ミスミ

超硬直刃テーパエンドミル 2枚刃/面取り刃付タイプ

通常単価(税別): -

税込単価: -

通常出荷日：3日目

【特長】・工程削減が求められるテーパ加工に力強く寄与するテーパ形状の首部面取り刃付タイプ・追加工指定で...

詳細を確認

未確定：候補が12型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

選定サポート情報

●角度表記
ミスミ超硬直刃エンドミルでは角度の指定方法が度（°）- 分（'）となっています。
お手元の加工図面、工具図面がコンマ表記で角度を示している場合には
小数点以下に60を掛けて、分に直してご指定ください。

（例1）
1.5°の場合・・・0.5°×60=30'　▶1°30'となります
（例2）
2.25°の場合・・・0.25°×60=15'　▶2°15'となります

●底刃形状
・T（中ベコ）　：底刃すかし角が1°30'程度付いています。通常の加工時にご利用をおすすめします。
・F（フラット）：底刃すかし角が付いていないためワークをフラットに仕上げます。座繰り加工などにご利用ください。

規格表

型番		刃径Ｄ 0.01mm単位指定	片角 θ 度 − 分 1'単位指定	刃長＊ℓ 0.5mm単位指定		面取り刃幅＊ CM 0.1mm単位指定	底刃形状 (選択)	刃部 ℓ1	全長Ｌ
	シャンク径 d
				指定範囲	ℓmax.
STCMEM	4	0.50〜2.50	0°15'〜30°0'	① 0.5≦ℓ≦D×4 and ② ℓ≦ℓmax. (右表参照) and ③	10.0	0.5≦CM≦＊	T (中ベコ) Ｆ (フラット)	ℓ1＝ℓ＋CM	50
	6	0.50〜4.50			18.0				60
	8	0.50〜6.50			26.0				60
	10	0.50〜8.50			34.0				80
	12	0.50〜10.50			36.0				80
	16	0.50〜14.50			48.0				100

＊ℓは①、②、③の条件全てに合うようご指定ください。
＊ℓのサイズによって勾配角の全てが刃長になることがあります。最大面取り刃幅 CM（max）＝（d−D−tanθ×ℓ×2）/2

■数量スライド価格（[ ! ]1円未満切捨て）

数　量	1〜2	3〜4	5〜14	15〜
値引率	価格表	7％	16％	[お見積り]

納期

追加工

コーティングご注文方法・料金詳細はこちら

推奨切削条件

自由指定直刃エンドミルによる切削

機械、チャックは剛性のある精度の高いものをご使用ください。
切削油は被削材に適したものを選定してください。
刃径の90%以上の径のドリルで下穴をあけた後、ご使用ください。
ご使用の機械で回転速度が上がらない場合は、送り速度と回転速度を同じ比率で下げてご使用ください。
ロングシャンク（LS-）は送り量・回転速度ともに下記条件の70%でご使用ください。

型番 STCMEM

被削材	機械構造用炭素鋼（S45C～S55C）		合金工具鋼（SKD、SUS、SCM）		調質鋼（35～40HRC）（HPM、NAK）
刃径D	1回転当たりの送り量（feed/rev）	回転速度（min^-1）	1回転当たりの送り量（feed/rev）	回転速度（min^-1）	1回転当たりの送り量（feed/rev）	回転速度（min^-1）
2	0.05～0.08	3,200～4,800	0.02～0.03	2,400～4,900	0.02～0.03	1,600～3,200
2.5	0.05～0.08	2,500～3,800	0.02～0.03	1,900～3,200	0.02～0.03	1,300～2,500
3	0.05～0.08	2,100～3,200	0.02～0.03	1,600～2,700	0.02～0.03	1,100～2,500
3.5	0.05～0.08	1,800～2,700	0.02～0.03	1,400～2,300	0.02～0.03	900～1,800
4	0.05～0.08	1,600～2,400	0.02～0.03	1,200～2,000	0.02～0.03	800～1,600
4.5	0.08～0.15	1,400～2,100	0.03～0.05	1,100～1,800	0.03～0.05	700～1,400
5	0.08～0.15	1,300～1,900	0.03～0.05	1,000～1,600	0.03～0.05	600～1,300
5.5	0.08～0.15	1,200～1,700	0.03～0.05	900～1,500	0.03～0.05	600～1,200
6	0.08～0.15	1,100～1,600	0.03～0.05	800～1,300	0.03～0.05	500～1,100
7	0.08～0.15	900～1,400	0.03～0.05	700～1,100	0.03～0.05	400～900
8	0.08～0.15	800～1,200	0.03～0.05	600～1,000	0.03～0.05	400～800
9	0.08～0.15	700～1,100	0.03～0.05	500～900	0.03～0.05	300～700
10	0.08～0.15	700～1,000	0.03～0.05	500～800	0.03～0.05	300～700
11	0.08～0.15	600～900	0.03～0.05	400～700	0.03～0.05	300～600
12	0.08～0.15	600～800	0.03～0.05	400～700	0.03～0.05	300～600
13	0.08～0.15	500～700	0.03～0.05	400～600	0.03～0.05	200～500
14	0.08～0.15	500～700	0.03～0.05	300～600	0.03～0.05	200～500
15	0.08～0.15	400～600	0.03～0.05	300～500	0.03～0.05	200～400
16	0.08～0.15	400～600	0.03～0.05	300～500	0.03～0.05	200～400

注意・禁止事項

初めてご使用になる場合、必ず汎用機にてテストカットしてください。
切削条件は都度調整してください。
加工時に異音が発生した場合、直ちに加工を中止してください。

技術情報

型番リスト

表示件数

型番

STCMEM4-[0.5-2.5/0.01]-[0-30/1]-[0-59/1]-[0.5-10/0.5]-[0.5-1.7/0.1]-[F,T]

STCMEM4-[0.5-2.5/0.01]-[0-30/1]-[0-59/1]-[1D,2D,3D,4D]-[0.5-1.7/0.1]-[F,T]

STCMEM6-[0.5-4.5/0.01]-[0-30/1]-[0-59/1]-[0.5-18/0.5]-[0.5-2.7/0.1]-[F,T]

STCMEM6-[0.5-4.5/0.01]-[0-30/1]-[0-59/1]-[1D,2D,3D,4D]-[0.5-2.7/0.1]-[F,T]

STCMEM8-[0.5-6.5/0.01]-[0-30/1]-[0-59/1]-[0.5-26/0.5]-[0.5-3.7/0.1]-[F,T]

STCMEM8-[0.5-6.5/0.01]-[0-30/1]-[0-59/1]-[1D,2D,3D,4D]-[0.5-3.7/0.1]-[F,T]

STCMEM10-[0.5-8.5/0.01]-[0-30/1]-[0-59/1]-[0.5-34/0.5]-[0.5-4.7/0.1]-[F,T]

STCMEM10-[0.5-8.5/0.01]-[0-30/1]-[0-59/1]-[1D,2D,3D,4D]-[0.5-4.7/0.1]-[F,T]

STCMEM12-[0.5-10.5/0.01]-[0-30/1]-[0-59/1]-[0.5-36/0.5]-[0.5-5.7/0.1]-[F,T]

STCMEM12-[0.5-10.5/0.01]-[0-30/1]-[0-59/1]-[1D,2D,3D,4D]-[0.5-5.7/0.1]-[F,T]

STCMEM16-[0.5-14.5/0.01]-[0-30/1]-[0-59/1]-[0.5-48/0.5]-[0.5-7.7/0.1]-[F,T]

STCMEM16-[0.5-14.5/0.01]-[0-30/1]-[0-59/1]-[1D,2D,3D,4D]-[0.5-7.7/0.1]-[F,T]

刃径D

(mm)

片角θ（度）

片角θ（分）

刃長ℓ

(mm)

底刃形状

シャンク径d

(mm)

全長L

(mm)

面取り刃幅CM

(mm)

最小発注数量

0.5 ～ 2.5	0 ～ 30	0 ～ 59	0.5 ～ 10	F（フラット） / T（中ベコ）	4	50	0.5 ～ 1.7	1個
0.5 ～ 2.5	0 ～ 30	0 ～ 59	1	F（フラット） / T（中ベコ）	4	50	0.5 ～ 1.7	1個
0.5 ～ 4.5	0 ～ 30	0 ～ 59	0.5 ～ 18	F（フラット） / T（中ベコ）	6	60	0.5 ～ 2.7	1個
0.5 ～ 4.5	0 ～ 30	0 ～ 59	1	F（フラット） / T（中ベコ）	6	60	0.5 ～ 2.7	1個
0.5 ～ 6.5	0 ～ 30	0 ～ 59	0.5 ～ 26	F（フラット） / T（中ベコ）	8	60	0.5 ～ 3.7	1個
0.5 ～ 6.5	0 ～ 30	0 ～ 59	1	F（フラット） / T（中ベコ）	8	60	0.5 ～ 3.7	1個
0.5 ～ 8.5	0 ～ 30	0 ～ 59	0.5 ～ 34	F（フラット） / T（中ベコ）	10	80	0.5 ～ 4.7	1個
0.5 ～ 8.5	0 ～ 30	0 ～ 59	1	F（フラット） / T（中ベコ）	10	80	0.5 ～ 4.7	1個
0.5 ～ 10.5	0 ～ 30	0 ～ 59	0.5 ～ 36	F（フラット） / T（中ベコ）	12	80	0.5 ～ 5.7	1個
0.5 ～ 10.5	0 ～ 30	0 ～ 59	1	F（フラット） / T（中ベコ）	12	80	0.5 ～ 5.7	1個
0.5 ～ 14.5	0 ～ 30	0 ～ 59	0.5 ～ 48	F（フラット） / T（中ベコ）	16	100	0.5 ～ 7.7	1個
0.5 ～ 14.5	0 ～ 30	0 ～ 59	1	F（フラット） / T（中ベコ）	16	100	0.5 ～ 7.7	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目

詳細情報

基本情報

基本情報

【特長】
・工程削減が求められるテーパ加工に力強く寄与するテーパ形状の首部面取り刃付タイプ
・追加工指定で、被削材に適したコーティングの選択が可能

カタログ

商品TOP

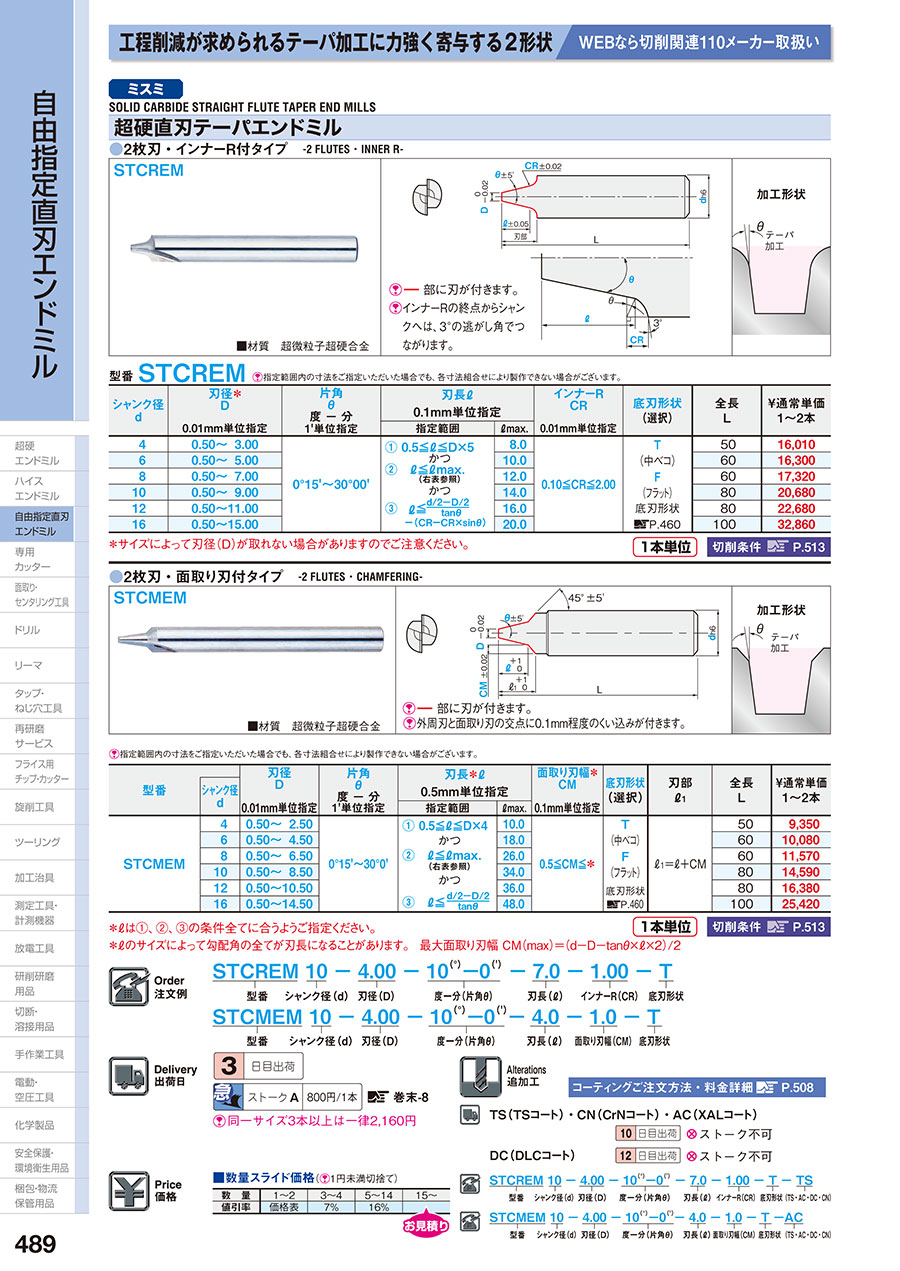

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。また、価格は適宜変更しております。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
