ミスミ

超硬直刃ボールエンドミル 2枚刃/ボール

平均満足度4.0

この商品のレビューをみる（3件）

通常単価(税別): -

税込単価: -

【特長】・定番ボール形状の寸法指定タイプ・追加工指定で、被削材に適したコーティ...

詳細情報を確認する

加工形状
ボール
工具材種
超微粒子超硬合金
刃数 (枚)
2
刃径D (mm)
R×2

未確定：候補が13型番あります。

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

外形図

規格表

型番		先端Ｒ 0.01mm単位指定	刃長 ℓ 0.5mm単位指定	刃径Ｄ	全長Ｌ
	シャンク径 d				全長Ｌ
	シャンク径 d				SBEM	LS−SBEM
SBEM LS−SBEM (ロングシャンク)	3	0.30〜0.50	0.5〜 1.0	R×2	40	60
		0.51〜0.75	0.5〜 5.0		40	60
		0.76〜1.00	0.5〜10.0		40	60
		1.01〜1.50	0.5〜15.0		40	60
	4	1.51〜2.00	0.5〜20.0		50	80
	6	2.01〜3.00	3.0〜24.0		60	90
	8	3.01〜4.00	4.0〜28.0		60	90
	10	4.01〜5.00	5.0〜35.0		80	120
	12	5.01〜6.00	6.0〜36.0		80	120
	16	6.01〜8.00	8.0〜48.0		100	−

■数量スライド価格（[ ! ]1円未満切捨て）

数　量	1〜2	3〜4	5〜14	15〜
値引率	価格表	7％	16％	[お見積り]

追加工

コーティングご注文方法・料金詳細はこちら

推奨切削条件

自由指定直刃エンドミルによる溝切削

この表は、Ad（切込み深さ）＝0.1～0.3Dを基準に作成してあります。
機械、チャックは剛性のある精度の高いものを使用してください。
切削油は被削材に適したものを選定してください。
刃部に形状が付いている場合は切削条件も変わりますので、下表を参考に最適切削条件を調整してください。
刃径Dの端数サイズは大きい方の数値を参考にしてください。
ロングシャンク（LS-）は送り速度・回転速度ともに下記条件の70%でご使用ください。

型番 SBEM / LS-SBEM

被削材	機械構造用炭素鋼（S45C～S55C）		合金工具鋼（SKD、SUS、SCM）		調質鋼（35～40HRC）（HPM、NAK）
刃径D	送り速度（mm/min）	回転速度（min-1）	送り速度（mm/min）	回転速度（min-1）	送り速度（mm/min）	回転速度（min-1）
0.3～0.5	25～38	12,700～19,100	10～18	9,600～15,900	6～12	6,400～12,700
1	38～58	6,400～9,600	19～32	4,800～8,000	9～17	3,200～8,000
2	42～64	3,200～4,800	27～45	2,400～4,000	9～17	1,600～3,200
3	42～64	2,100～3,200	36～62	1,600～2,700	9～17	1,100～2,500
4	42～64	1,600～2,400	36～62	1,200～2,000	9～17	800～1,600
5	42～64	1,300～1,900	36～62	1,000～1,600	25～52	600～1,300
6	42～64	1,100～1,600	36～62	800～1,300	25～52	500～1,100
7	42～64	900～1,400	36～62	700～1,100	25～52	500～900
8	42～64	800～1,200	36～62	600～1,000	25～52	400～800
9	42～64	700～1,000	36～62	500～900	25～52	300～700
10	42～64	600～1,000	36～62	500～800	25～52	300～600
11	42～64	600～900	36～62	400～700	25～52	300～600
12	42～64	500～800	36～62	400～700	25～52	300～600
13	42～64	500～700	36～62	400～600	25～52	300～500
14	42～64	500～700	36～62	300～600	25～52	200～500
15	42～64	500～600	36～62	300～500	25～52	200～500
16	42～64	500～600	36～62	300～500	25～52	200～500

注意・禁止事項

初めてご使用になる場合、必ず汎用機にてテストカットしてください。
切削条件は都度調整してください。
加工時に異音が発生した場合、直ちに加工を中止してください。

技術情報

型番リスト

表示件数

型番

LS-SBEM3-[0.3-1.5/0.01]-[0.5-15/0.5]

LS-SBEM4-[1.51-2/0.01]-[0.5-20/0.5]

LS-SBEM6-[2.01-3/0.01]-[3-24/0.5]

LS-SBEM8-[3.01-4/0.01]-[4-28/0.5]

LS-SBEM10-[4.01-5/0.01]-[5-35/0.5]

LS-SBEM12-[5.01-6/0.01]-[6-36/0.5]

SBEM3-[0.3-1.5/0.01]-[0.5-15/0.5]

SBEM4-[1.51-2/0.01]-[0.5-20/0.5]

SBEM6-[2.01-3/0.01]-[3-24/0.5]

SBEM8-[3.01-4/0.01]-[4-28/0.5]

SBEM10-[4.01-5/0.01]-[5-35/0.5]

SBEM12-[5.01-6/0.01]-[6-36/0.5]

SBEM16-[6.01-8/0.01]-[8-48/0.5]

先端R

(mm)

刃長ℓ

(mm)

シャンク径d

(mm)

全長L

(mm)

最小発注数量

0.3 ～ 1.5	0.5 ～ 15	3	60	1個
1.51 ～ 2	0.5 ～ 20	4	80	1個
2.01 ～ 3	3 ～ 24	6	90	1個
3.01 ～ 4	4 ～ 28	8	90	1個
4.01 ～ 5	5 ～ 35	10	120	1個
5.01 ～ 6	6 ～ 36	12	120	1個
0.3 ～ 1.5	0.5 ～ 15	3	40	1個
1.51 ～ 2	0.5 ～ 20	4	50	1個
2.01 ～ 3	3 ～ 24	6	60	1個
3.01 ～ 4	4 ～ 28	8	60	1個
4.01 ～ 5	5 ～ 35	10	80	1個
5.01 ～ 6	6 ～ 36	12	80	1個
6.01 ～ 8	8 ～ 48	16	100	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目

詳細情報

基本情報

基本情報

【特長】
・定番ボール形状の寸法指定タイプ
・追加工指定で、被削材に適したコーティングの選択が可能
・再研磨可能。ご利用手順・対応範囲・価格・納期などは「再研磨サービス」専用ページをご確認ください。

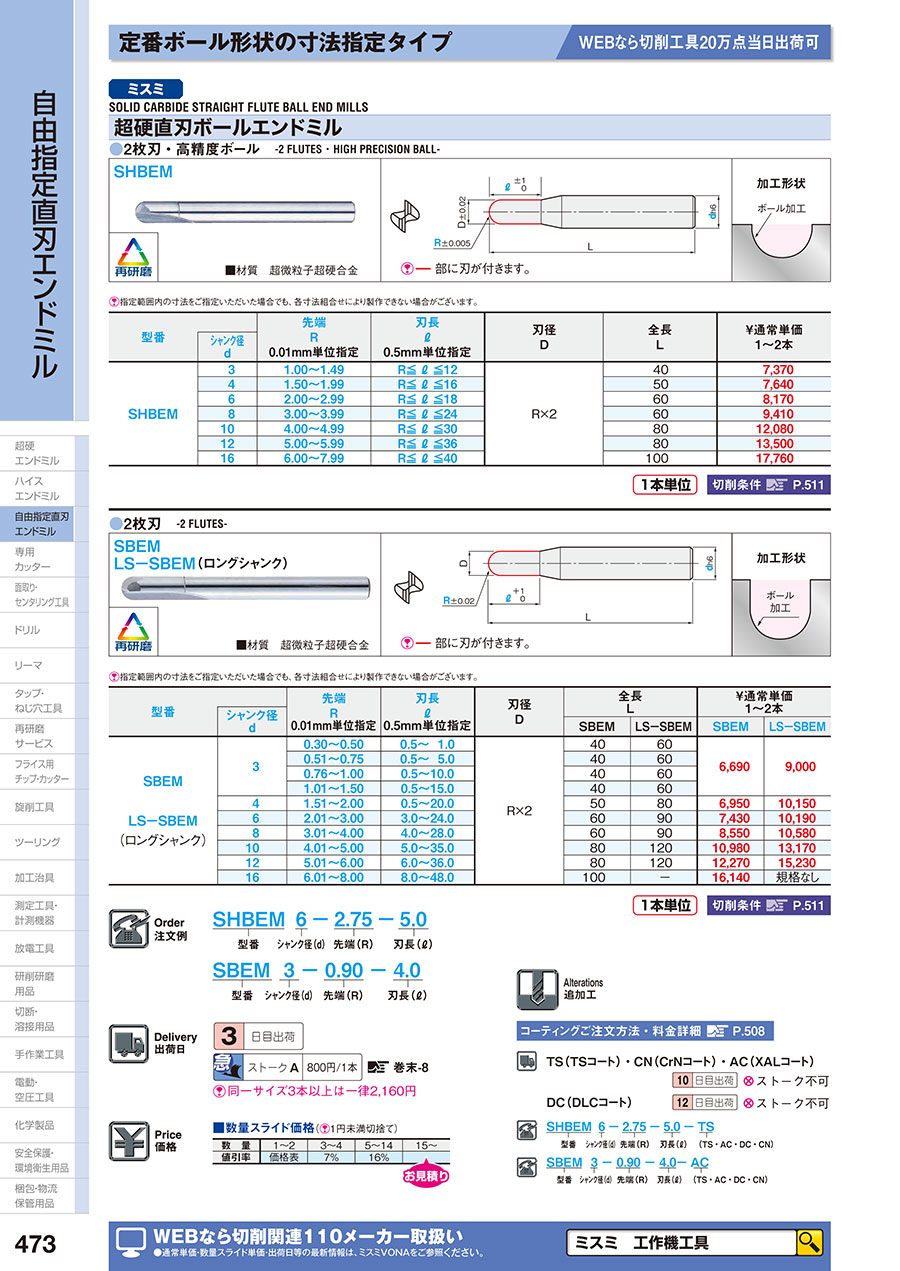

カタログ

商品TOP

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。また、価格は適宜変更しております。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

超硬直刃ボールエンドミル 2枚刃/ボールのレビュー

4平均満足度：4.03件のレビュー

星5
0%
星4
100%
星3
0%
星2
0%
星1
0%

ミゾ加工

満足度：4.02021/04/22

Rミゾの加工に使用しています。種類が必要なので今後も種類をそろえていきます。持ちもよく助かります。

0人が参考にしています。

樹脂加工

満足度：4.02021/03/02

公差のあるR溝加工に使用しました。 Rの指定が0.01単位で指定できるので公差内寸法で指定して一発で加工しました。仕...もっと読む

0人が参考にしています。

45ｃからSKD11までの被削材に対して使用

満足度：4.02019/03/12

45ｃから SKD11 までの被削材に対して使用しており、ボール形状などの加工を施す際に使用しています。以前から使用し...もっと読む

0人が参考にしています。
