ミスミ

ハイス鋼ラフィングエンドミルショート/センターカット/ノンコートタイプ

通常単価(税別): 1,820円～22,600円

税込単価: 2,002円～24,860円

通常出荷日：在庫品1日目当日出荷可能

【特長】・粗加工に最適なピッチ幅のハイス鋼ラフィングノンコートショート刃長タイプ・再研磨可能。ご利用手...

詳細を確認

4.24.2

「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

よく一緒に見られています

ミスミ

ＴｉＡlＮコートハイス鋼ラフィングエンドミルショート/センターカット

通常価格(税別)： 1,930円 (税込価格：2,123円)

通常出荷日：在庫品1日目

よく一緒に見られています

ミスミ

ハイス鋼ラフィングエンドミルレギュラー/センターカット/ノンコートタイプ

通常価格(税別)： 2,360円 (税込価格：2,596円)

通常出荷日：在庫品1日目

未確定：候補が25型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

納期

推奨切削条件

型番 RFEMS

溝切削は、Ad=1.0D、側面切削は、Ad=1.5D、Rd=0.5Dを基準としています。
機械、チャックは剛性のある精度の高いものをご使用ください。
切削油は被削材に適したものを選定してください。
ご使用の機械で回転速度が上がらない場合は、送り速度と回転速度を同じ比率で下げてご使用ください。

■溝切削・側面切削

被削材	機械構造用炭素鋼（S45C～S55C）			合金工具鋼（SKD、SUS、SCM）			調質鋼（35～40HRC）（HPM、NAK）			アルミニウム合金
刃径D	送り速度（mm/min）		回転速度（min^-1）	送り速度（mm/min）		回転速度（min^-1）	送り速度（mm/min）		回転速度	送り速度（mm/min）		回転速度（min^-1）
刃径D	溝	側面	回転速度（min^-1）	溝	側面	回転速度（min^-1）	溝	側面	（min^-1）	溝	側面	回転速度（min^-1）
5	40	75	1,870	25	50	1,600	15	30	980	80	130	3,560
6	40	75	1,560	30	60	1,340	20	35	820	85	150	2,970
8	55	100	1,170	50	85	1,000	30	50	615	105	180	2,220
10	80	150	940	55	100	805	35	55	490	150	265	1,785
12	80	150	780	60	105	665	40	60	405	150	260	1,485
14	80	150	665	60	105	575	40	60	350	150	260	1,275
16	80	130	590	55	100	505	35	60	310	130	230	1,110
18	80	130	520	55	100	450	35	60	270	130	230	990
20	80	130	470	55	100	400	35	60	245	130	230	890
22	70	120	430	55	90	365	35	60	225	120	220	810
25	65	120	370	50	90	320	30	55	200	115	200	715
28	65	120	340	50	90	290	30	55	175	115	200	640
30	65	110	315	50	85	265	30	50	160	110	195	560

ハイス鋼ラフィングエンドミル　ショート・センターカット／ノンコートタイプ:関連画像

型番リスト

表示件数

型番

加工用途（加工形状）

刃径

(mm)

刃数

(枚)

刃長

(mm)

シャンク径

(mm)

全長

(mm)

刃径公差

首角

(°)

最小発注数量

平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	5	3	13	6	57	±0.060	15°	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	6	3	13	6	57	±0.060	-	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	7	3	16	10	66	±0.075	15°	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	8	4	19	10	69	±0.075	15°	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	9	4	19	10	69	±0.075	15°	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	10	4	22	10	72	±0.075	-	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	11	4	22	12	79	±0.090	15°	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	12	4	26	12	83	±0.090	-	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	13	4	26	12	83	±0.090	-	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	14	4	26	12	83	±0.090	-	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	15	4	26	12	83	±0.090	-	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	16	4	32	16	92	±0.090	-	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	17	4	32	16	92	±0.090	-	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	18	4	32	16	92	±0.090	-	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	19	4	32	16	92	±0.105	-	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	20	4	38	20	104	±0.105	-	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	22	4	38	20	104	±0.105	-	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	25	4	45	25	121	±0.105	-	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	28	5	45	25	121	±0.105	-	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	30	5	45	25	121	±0.105	-	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	32	6	53	32	133	±0.107	-	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	35	6	53	32	133	±0.107	-	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	40	6	63	32	143	±0.107	-	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	45	6	63	42	143	±0.107	-	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	50	6	75	42	177	±0.107	-	1個

通常単価(税別) (税込単価)	通常出荷日

1,820円 ( 2,002円 )	在庫品1日目当日出荷可能
1,820円 ( 2,002円 )	在庫品1日目当日出荷可能
1,980円 ( 2,178円 )	在庫品1日目当日出荷可能
2,090円 ( 2,299円 )	在庫品1日目当日出荷可能
2,180円 ( 2,398円 )	在庫品1日目当日出荷可能
2,360円 ( 2,596円 )	在庫品1日目当日出荷可能
2,610円 ( 2,871円 )	在庫品1日目当日出荷可能
2,940円 ( 3,234円 )	在庫品1日目当日出荷可能
3,050円 ( 3,355円 )	在庫品1日目当日出荷可能
3,270円 ( 3,597円 )	在庫品1日目当日出荷可能
2,930円 ( 3,223円 )	在庫品1日目当日出荷可能
3,640円 ( 4,004円 )	在庫品1日目当日出荷可能
3,650円 ( 4,015円 )	在庫品1日目当日出荷可能
3,470円 ( 3,817円 )	在庫品1日目当日出荷可能
4,060円 ( 4,466円 )	在庫品1日目当日出荷可能
4,290円 ( 4,719円 )	在庫品1日目当日出荷可能
4,960円 ( 5,456円 )	在庫品1日目当日出荷可能
5,140円 ( 5,654円 )	在庫品1日目当日出荷可能
7,120円 ( 7,832円 )	在庫品1日目当日出荷可能
9,000円 ( 9,900円 )	在庫品1日目当日出荷可能
8,780円 ( 9,658円 )	在庫品1日目当日出荷可能
10,390円 ( 11,429円 )	在庫品1日目当日出荷可能
14,320円 ( 15,752円 )	在庫品1日目当日出荷可能
18,880円 ( 20,768円 )	在庫品1日目当日出荷可能
22,600円 ( 24,860円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

【特長】
・粗加工に最適なピッチ幅のハイス鋼ラフィングノンコートショート刃長タイプ
・再研磨可能。ご利用手順・対応範囲・価格・納期などは「再研磨サービス」専用ページをご確認ください。

ご注意

「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

カタログ

商品TOP

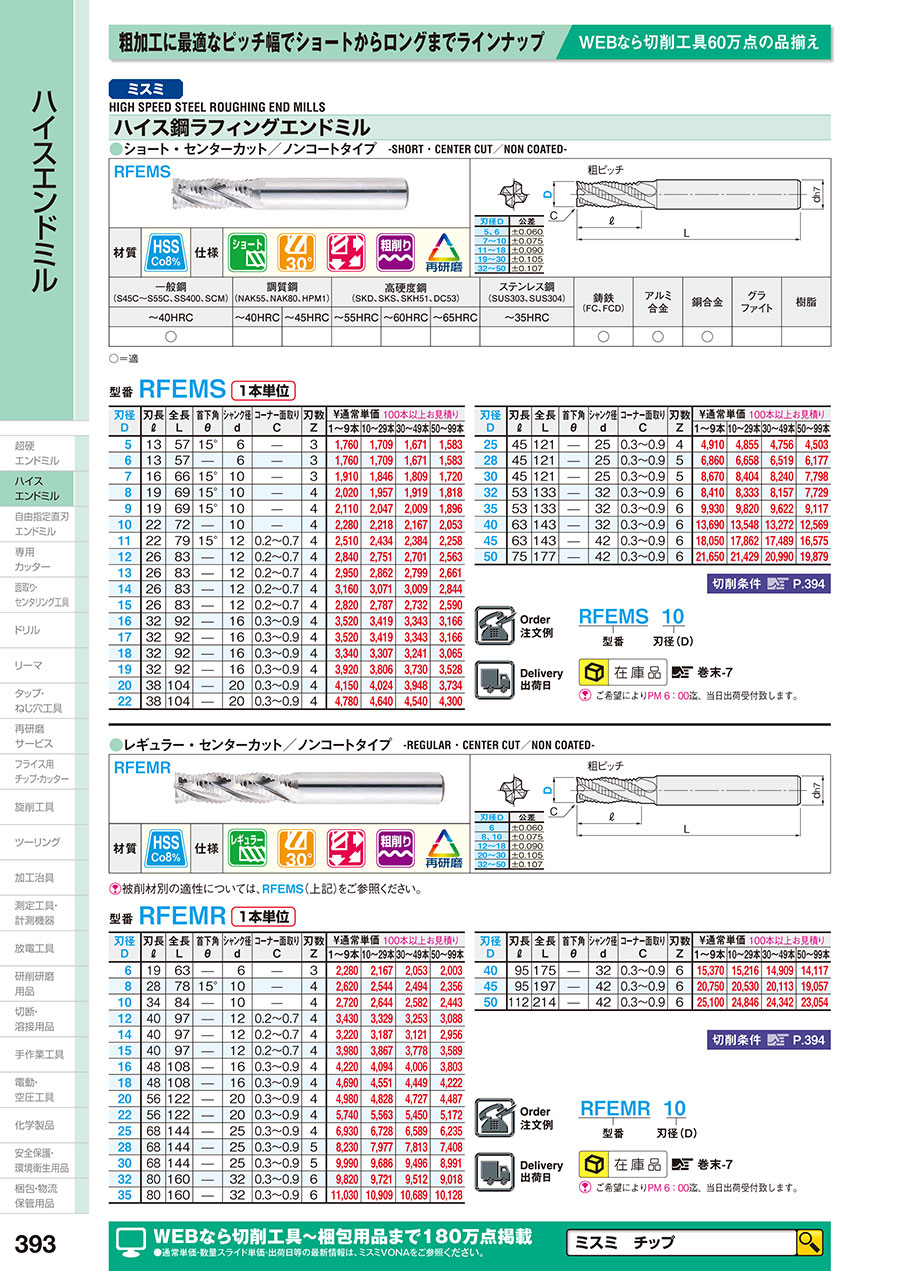

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
