コーナー形状
~mm
- C面
タイプ
~mm
- RFPLS
CAD
- 2D
- 3D
出荷日
- すべて
- 当日出荷可能

ミスミ

ハイス鋼ラフィングエンドミルショート/ロングシャンク/センターカット/ノンコートタイプ

数量スライド割引
当日出荷可能

平均満足度4.0

この商品のレビューをみる（1件）

通常単価(税別): 3,250円～13,060円

税込単価: 3,575円～14,366円

【特長】・粗加工に最適なピッチ幅のハイス鋼ラフィングノンコートロングシャンクタ...

詳細情報を確認する

規格・仕様：

ノンコート
3枚刃
S（ショート）

工具材質
コバルトハイス
被削材
一般鋼 / 鋳鉄 / アルミ / 銅
ねじれ角
標準ネジレ(30～44°)
コーティング
ノンコート
標準/追加工区分
メーカー標準品
CAM・工具管理ソフト用データ
tebis / Zoller
CADデータ有無 (2D/3D)
2D/3D

ご注意

「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

未確定：候補が12型番あります。

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

納期

推奨切削条件

型番 RFPLS

溝切削は、Ad=1.0D、側面切削は、Ad=1.5D、Rd=0.5Dを基準としています。
機械、チャックは剛性のある精度の高いものをご使用ください。
切削油は被削材に適したものを選定してください。
ご使用の機械で回転速度が上がらない場合は、送り速度と回転速度を同じ比率で下げてご使用ください。

■溝切削・側面切削

被削材	機械構造用炭素鋼（S45C～S55C）			合金工具鋼（SKD、SUS、SCM）			調質鋼（35～40HRC）（HPM、NAK）			アルミニウム合金
刃径D	送り速度（mm/min）		回転速度（min^-1）	送り速度（mm/min）		回転速度（min^-1）	送り速度（mm/min）		回転速度	送り速度（mm/min）		回転速度（min^-1）
刃径D	溝	側面	回転速度（min^-1）	溝	側面	回転速度（min^-1）	溝	側面	（min^-1）	溝	側面	回転速度（min^-1）
5	20	40	940	10	30	800	10	20	490	40	70	1,780
6	20	40	780	20	30	670	10	20	410	40	80	1,490
8	30	50	590	30	40	500	20	30	310	50	90	1,110
10	40	80	470	30	50	400	20	30	250	80	130	890
12	40	80	390	30	50	330	20	30	200	80	130	740
14	40	80	330	30	50	290	20	30	180	80	130	640
16	40	70	300	30	50	250	20	30	160	70	120	560
18	40	70	260	30	50	230	20	30	140	70	120	500
20	40	70	240	30	50	200	20	30	120	70	120	450
22	40	60	220	30	50	180	20	30	110	60	110	410
25	30	60	190	30	50	160	20	30	100	60	100	360
28	30	60	170	30	50	150	20	30	90	60	100	320
30	30	60	160	30	40	130	20	30	80	60	100	280

ハイス鋼ラフィングエンドミル　ショート・ロングシャンク・センターカット／ノンコートタイプ:関連画像

型番リスト

表示件数

型番

加工用途（加工形状）

刃径

(mm)

刃数

(枚)

刃長

(mm)

シャンク径

(mm)

全長

(mm)

コーナー形状

刃径公差

首角

(°)

最小発注数量

平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	6	3	11	6	80	C面	±0.060	-	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	8	3	17	8	85	C面	±0.075	-	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	10	3	22	10	100	C面	±0.075	-	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	12	3	26	12	110	C面	±0.090	-	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	14	3	26	12	110	C面	±0.090	-	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	15	3	26	16	120	C面	±0.090	15°	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	16	3	32	16	125	C面	±0.090	-	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	20	3	38	20	140	C面	±0.105	-	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	22	3	38	20	140	C面	±0.105	-	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	25	4	45	25	160	C面	±0.105	-	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	28	4	45	25	160	C面	±0.105	-	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	30	4	45	25	160	C面	±0.105	-	1個

通常単価(税別) (税込単価)	通常出荷日

3,250円 ( 3,575円 )	在庫品1日目当日出荷可能
3,610円 ( 3,971円 )	在庫品1日目当日出荷可能
4,020円 ( 4,422円 )	在庫品1日目当日出荷可能
4,480円 ( 4,928円 )	在庫品1日目当日出荷可能
4,630円 ( 5,093円 )	在庫品1日目当日出荷可能
5,000円 ( 5,500円 )	在庫品1日目当日出荷可能
5,290円 ( 5,819円 )	在庫品1日目当日出荷可能
5,430円 ( 5,973円 )	在庫品1日目当日出荷可能
6,520円 ( 7,172円 )	在庫品1日目当日出荷可能
8,260円 ( 9,086円 )	在庫品1日目当日出荷可能
9,770円 ( 10,747円 )	在庫品1日目当日出荷可能
13,060円 ( 14,366円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

【特長】
・粗加工に最適なピッチ幅のハイス鋼ラフィングノンコートロングシャンクタイプ
・深彫り加工にも対応可能
・再研磨可能。ご利用手順・対応範囲・価格・納期などは「再研磨サービス」専用ページをご確認ください。

ご注意

「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

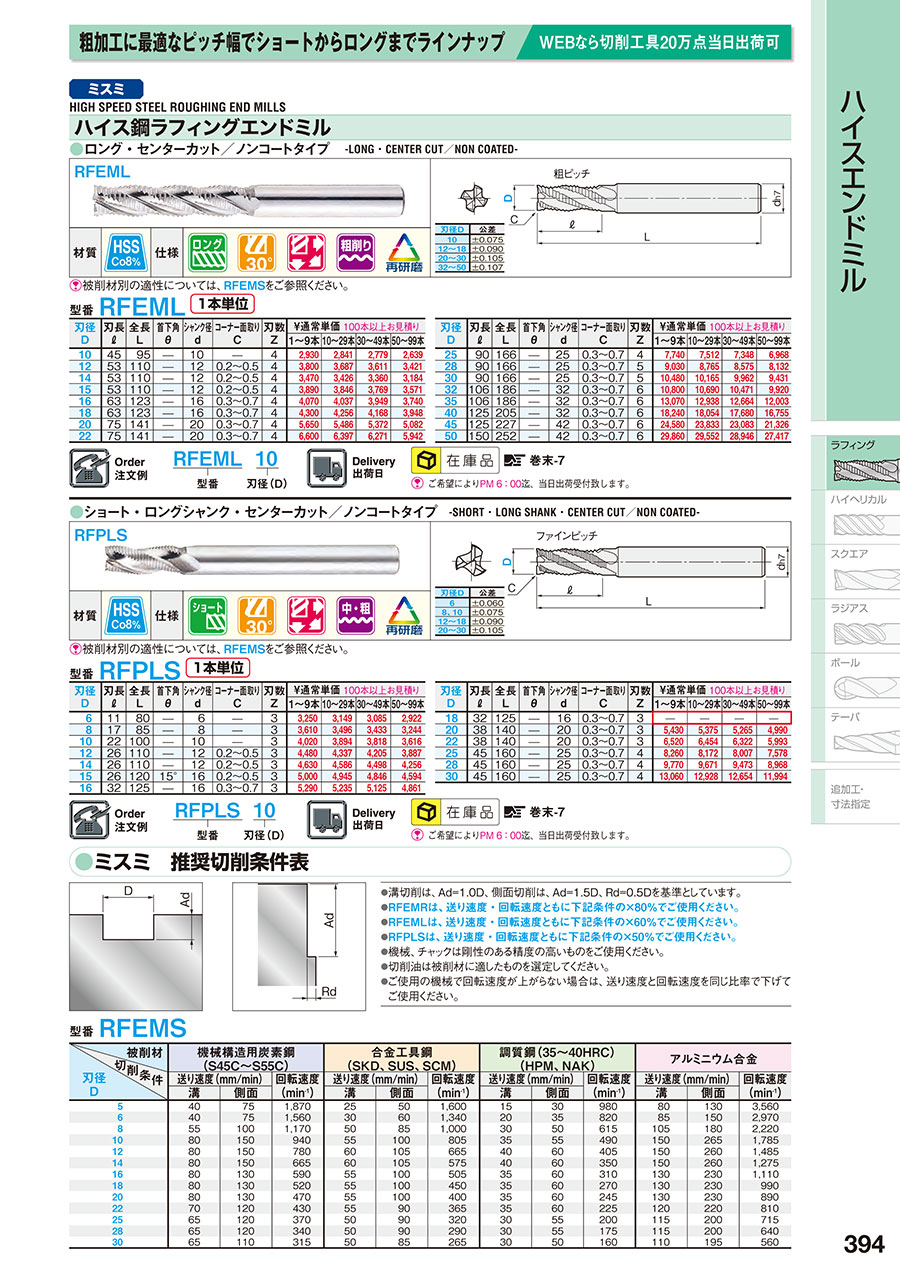

カタログ

商品TOP

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
