ミスミ

TSCシリーズ超硬ラフィングエンドミルファインピッチ/ロングレギュラータイプ

通常単価(税別): -

税込単価: -

通常出荷日：在庫品1日目～5日目一部当日出荷可能

【特長】・ファインピッチニック採用で粗・中粗加工が可能なラフィングエンドミル・ロングシャンクタイプによ...

詳細を確認

4.24.2

「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

よく一緒に見られています

ミスミ

TSCシリーズ超硬ラフィングエンドミルファインピッチ/レギュラータイプ

通常価格(税別)： 5,800円 (税込価格：6,380円)

通常出荷日：在庫品1日目

よく一緒に見られています

ミスミ

XALシリーズ超硬ラフィングエンドミルファインピッチ/ロングレギュラータイプ

通常価格(税別)： 6,100円 (税込価格：6,710円)

通常出荷日：在庫品1日目

未確定：候補が31型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

外形図
型番リスト
詳細情報

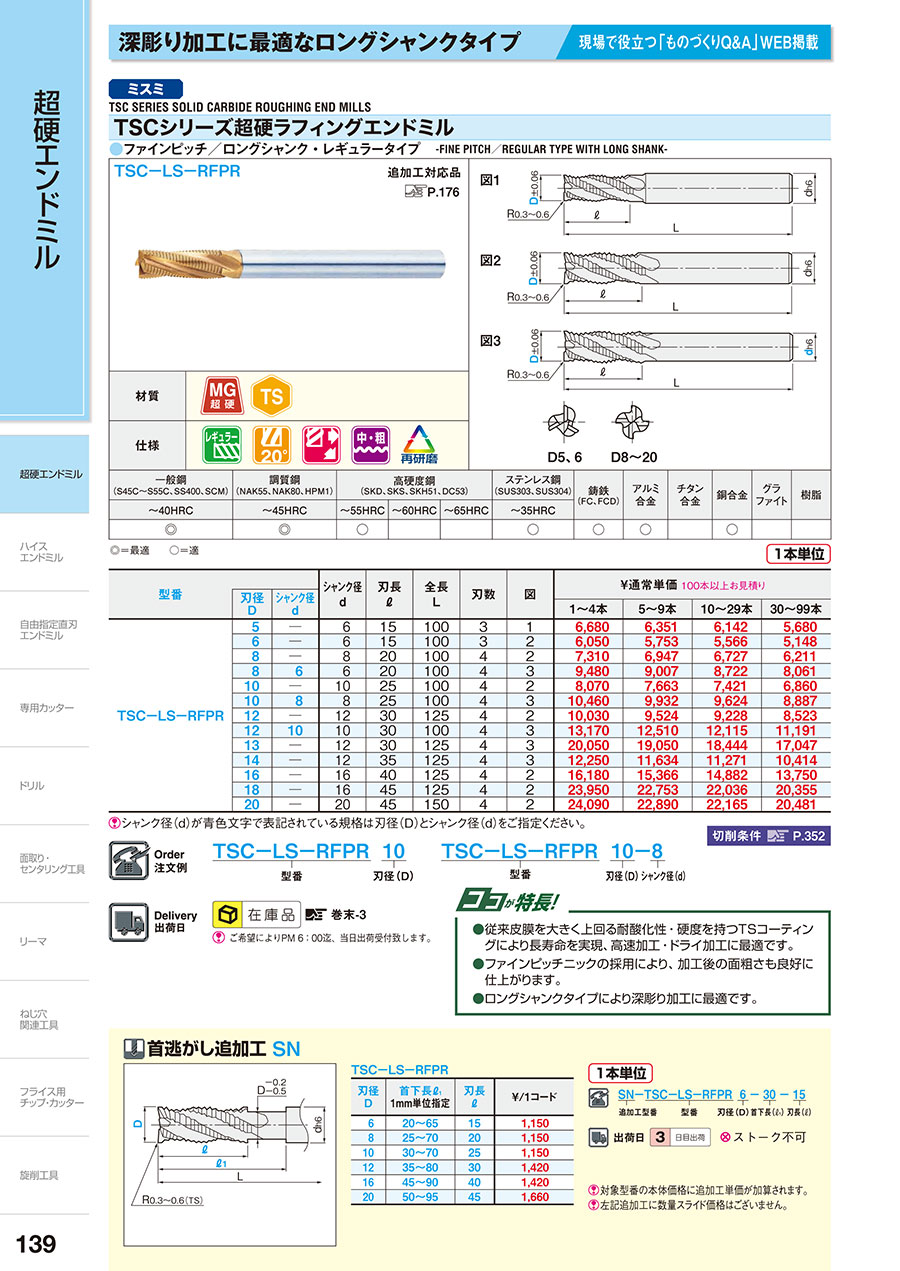

カタログ

外形図

ＴＳＣシリーズ超硬ラフィングエンドミル　ファインピッチ／ロングレギュラータイプ:関連画像

型番リスト

表示件数

型番

加工用途（加工形状）

標準/追加工区分

刃径

(mm)

刃数

(枚)

刃長

(mm)

首下長

(mm)

シャンク径

(mm)

全長

(mm)

CAM・工具管理ソフト用データ

CADデータ有無

(2D/3D)

首径

(mm)

図

●在庫品　□製作品

最小発注数量

平面 / 側面 / 溝 / 傾斜切り込み	追加工（首逃しのみ）	5	3	15	20 ～ 65	6	100	-	-	4.5～4.8	1	□	1個
平面 / 側面 / 溝 / 傾斜切り込み	追加工（首逃しのみ）	6	3	15	20 ～ 65	6	100	-	-	5.5～5.8	2	□	1個
平面 / 側面 / 傾斜切り込み	追加工（首逃しのみ）	8	4	20	25 ～ 70	8	100	-	-	7.5～7.8	2	□	1個
平面 / 側面 / 傾斜切り込み	追加工（首逃しのみ）	10	4	25	30 ～ 70	10	100	-	-	9.5～9.8	2	□	1個
平面 / 側面 / 傾斜切り込み	追加工（首逃しのみ）	12	4	30	35 ～ 80	12	125	-	-	11.5～11.8	2	□	1個
平面 / 側面 / 溝 / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	5	3	15	-	6	100	-	-	-	1	□	1個
平面 / 側面 / 溝 / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	6	3	15	-	6	100	-	-	-	2	□	1個
平面 / 側面 / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	8	4	20	-	8	100	-	-	-	2	□	1個
平面 / 側面 / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	8	4	20	-	6	100	-	-	-	3	□	1個
平面 / 側面 / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	10	4	25	-	10	100	-	-	-	2	□	1個
平面 / 側面 / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	10	4	25	-	8	100	-	-	-	3	□	1個
平面 / 側面 / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	12	4	30	-	12	125	-	-	-	2	□	1個
平面 / 側面 / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	12	4	30	-	10	100	-	-	-	2	□	1個
平面 / 側面 / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	13	4	30	-	12	125	-	-	-	3	□	1個
平面 / 側面 / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	14	4	35	-	12	125	-	-	-	3	□	1個
平面 / 側面 / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	16	4	40	-	16	125	-	-	-	2	□	1個
平面 / 側面 / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	18	4	45	-	16	125	-	-	-	2	□	1個
平面 / 側面 / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	20	4	45	-	20	150	-	-	-	2	□	1個
平面 / 側面 / 溝 / 傾斜切り込み	メーカー標準品	5	3	15	-	6	100	tebis / Zoller	2D/3D	-	1	●	1個
平面 / 側面 / 溝 / 傾斜切り込み	メーカー標準品	6	3	15	-	6	100	tebis / Zoller	2D/3D	-	2	●	1個
平面 / 側面 / 傾斜切り込み	メーカー標準品	8	4	20	-	8	100	tebis / Zoller	2D/3D	-	2	●	1個
平面 / 側面 / 傾斜切り込み	メーカー標準品	8	4	20	-	6	100	tebis / Zoller	2D/3D	-	3	●	1個
平面 / 側面 / 傾斜切り込み	メーカー標準品	10	4	25	-	10	100	tebis / Zoller	2D/3D	-	2	●	1個
平面 / 側面 / 傾斜切り込み	メーカー標準品	10	4	25	-	8	100	tebis / Zoller	2D/3D	-	3	●	1個
平面 / 側面 / 傾斜切り込み	メーカー標準品	12	4	30	-	12	125	tebis / Zoller	2D/3D	-	2	●	1個
平面 / 側面 / 傾斜切り込み	メーカー標準品	12	4	30	-	10	100	tebis / Zoller	2D/3D	-	2	●	1個
平面 / 側面 / 傾斜切り込み	メーカー標準品	13	4	30	-	12	125	tebis / Zoller	2D/3D	-	3	●	1個
平面 / 側面 / 傾斜切り込み	メーカー標準品	14	4	35	-	12	125	tebis / Zoller	2D/3D	-	3	●	1個
平面 / 側面 / 傾斜切り込み	メーカー標準品	16	4	40	-	16	125	tebis / Zoller	2D/3D	-	2	●	1個
平面 / 側面 / 傾斜切り込み	メーカー標準品	18	4	45	-	16	125	tebis / Zoller	2D/3D	-	2	●	1個
平面 / 側面 / 傾斜切り込み	メーカー標準品	20	4	45	-	20	150	tebis / Zoller	2D/3D	-	2	●	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
8,030円 ( 8,833円 )	在庫品1日目当日出荷可能
7,010円 ( 7,711円 )	在庫品1日目当日出荷可能
9,170円 ( 10,087円 )	在庫品1日目当日出荷可能
11,130円 ( 12,243円 )	在庫品1日目当日出荷可能
10,970円 ( 12,067円 )	在庫品1日目当日出荷可能
14,090円 ( 15,499円 )	在庫品1日目当日出荷可能
14,040円 ( 15,444円 )	在庫品1日目当日出荷可能
17,770円 ( 19,547円 )	在庫品1日目当日出荷可能
28,390円 ( 31,229円 )	在庫品1日目当日出荷可能
16,560円 ( 18,216円 )	在庫品1日目当日出荷可能
25,130円 ( 27,643円 )	在庫品1日目当日出荷可能
37,220円 ( 40,942円 )	在庫品1日目当日出荷可能
42,180円 ( 46,398円 )	在庫品1日目当日出荷可能

基本情報

【特長】
・ファインピッチニック採用で粗・中粗加工が可能なラフィングエンドミル
・ロングシャンクタイプにより深彫り加工に最適
・高耐酸化性、高硬度の特性を持つコーティングにより、長寿命化を実現。被膜特性として、高速加工・ドライ加工で効果を発揮
・再研磨可能。ご利用手順・対応範囲・価格・納期などは「再研磨サービス」専用ページをご確認ください。

ご注意

「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

技術情報

規格・価格

納期

特徴・使用例

仕様・概要

●従来皮膜を大きく上回る耐酸化性・硬度を持つTSコーティングにより長寿命を実現、高速加工・ドライ加工に最適です。
●ファインピッチニックの採用により、加工後の面粗さも良好に仕上がります。
●ロングシャンクタイプにより深彫り加工に最適です。

推奨切削条件

型番 TSC-LS-RFPR

機械、チャックは剛性のある精度の高いものをご使用ください。
切削油は被削材に適したものを選定してください。
ご使用の加工機で回転速度が上がらない場合は、送り速度と回転速度を同じ比率で下げてご使用ください。
エンドミル取り付け時の刃先の振れは0.01mm以内に抑えてください。
標準エンドミルから修正加工されたオプションメニューのエンドミルは切削条件を下げてご使用ください。
側面切削はダウンカットでご使用ください。
側面加工でビビリが生じた場合は切削条件を下げてご使用ください。
首逃がしエンドミルは下記条件でご使用ください。

■溝切削条件

被削材	機械構造用炭素鋼（S45C～S55C）		合金工具鋼（SKD、SCM、SUS）		調質鋼（35～40HRC）（HPM、NAK）
刃径D	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）
3	340	6,800	240	5,500	190	4,800
4	340	5,100	230	4,100	190	3,600
5	340	4,500	240	3,600	170	3,100
6	340	4,000	240	3,300	190	2,800
7	390	3,500	270	2,800	210	2,400
8	380	2,900	270	2,500	210	2,100
9	400	2,700	290	2,200	230	1,800
10	390	2,400	280	2,000	230	1,700
11	400	2,200	270	1,700	230	1,500
12	390	2,000	280	1,600	220	1,400
13	350	1,800	250	1,400	210	1,300
14	330	1,700	250	1,400	190	1,200
16	290	1,500	210	1,200	160	1,000
18	270	1,400	190	1,100	160	1,000
20	230	1,200	180	1,000	140	900
Ad	≦0.4D		≦0.4D		≦0.3D

■側面切削条件

被削材	機械構造用炭素鋼（S45C～S55C）		合金工具鋼（SKD、SCM、SUS）		調質鋼（35～40HRC）（HPM、NAK）
刃径D	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）
3	530	8,500	370	6,900	290	5,900
4	530	6,400	370	5,200	290	4,500
5	530	5,600	370	4,500	290	4,200
6	530	5,000	370	4,100	290	3,500
7	600	4,300	420	3,500	330	3,000
8	600	3,700	420	3,100	330	2,600
9	610	3,300	440	2,700	360	2,300
10	610	3,000	440	2,500	360	2,100
11	610	2,700	440	2,200	360	1,900
12	610	2,500	440	2,000	360	1,800
13	560	2,300	400	1,800	320	1,600
14	510	2,100	400	1,800	300	1,500
16	460	1,900	330	1,500	260	1,300
18	410	1,700	310	1,400	240	1,200
20	370	1,500	260	1,200	220	1,100
Ad	≦1.5D		≦1.5D		≦1.5D
Rd	≦0.3D		≦0.3D		≦0.2D
