ミスミ

XALシリーズ超硬スクエアエンドミル 4枚刃/刃長2.5Dタイプ

数量スライド割引
規格拡大
一部当日出荷可能

4.5

平均満足度4.5

この商品のレビューをみる（49件）

通常単価(税別): -

税込単価: -

【特長】・一般鋼、アルミ、銅合金の加工に高いパフォーマンスを発揮・刃長はショー...

詳細情報を確認する

規格・仕様：

XAL
一般鋼
4枚刃

工具材質
超硬
被削材
一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / アルミ / 銅 / 樹脂
ねじれ角
標準ネジレ(30～44°)
コーティング
鋼用
刃数 (枚)
4
刃径公差
-0.02～0

ご注意

追加工オプションの対象商品には現在CADデータ、CAM・工具管理ソフト用データのご用意がございません。
「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

未確定：候補が82型番あります。

特徴・使用例
型番リスト
詳細情報

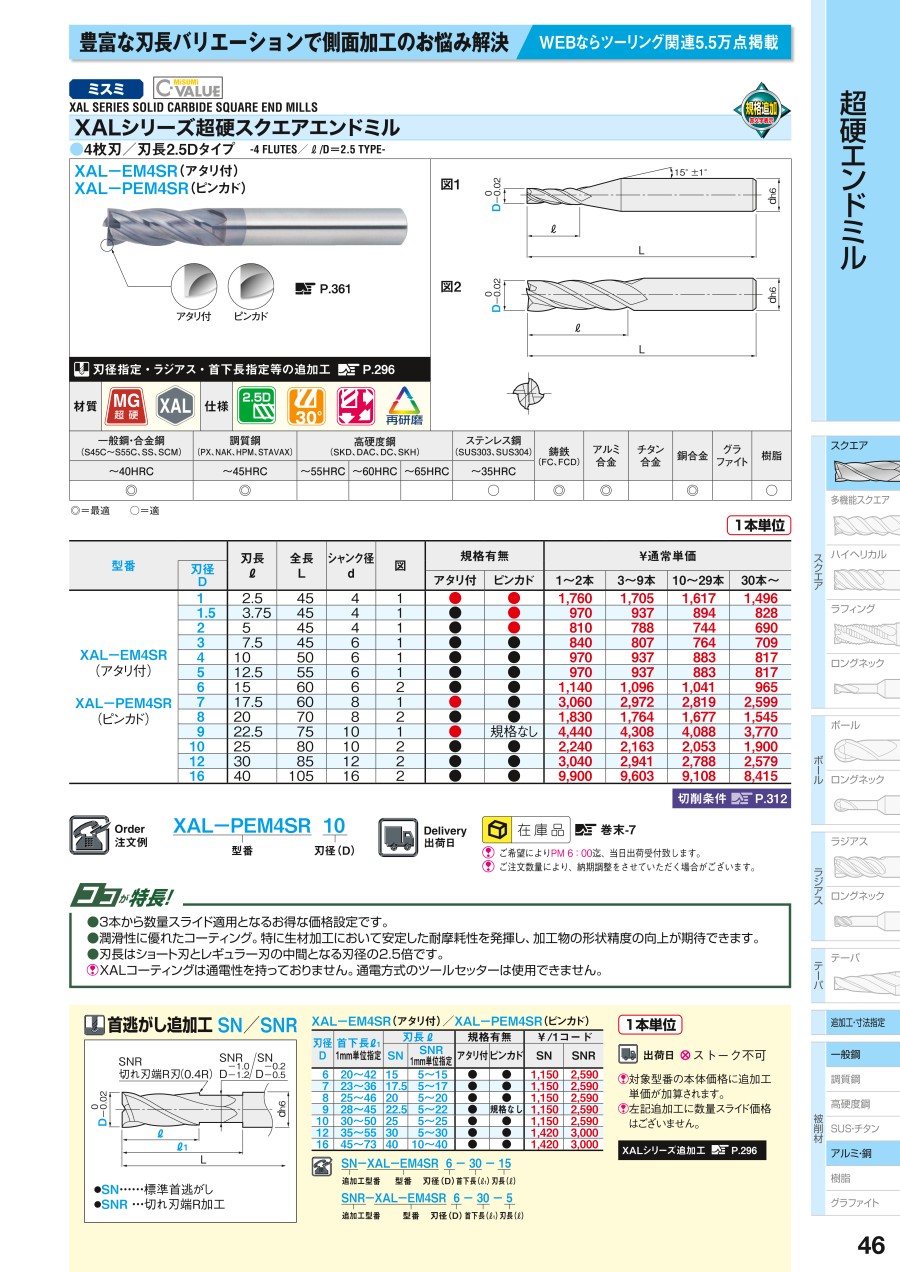

カタログ

特徴・使用例

追加工エンドミル指定方法

追加工（首逃しのみ）　SN－/ SNR－

● 「首逃し追加工のみ」の追加工型番
　SN－：標準首逃し加工／SNR－：首逃し切れ刃端R付（0.4R）加工
● 最短3日目出荷で対応

寸法図 1

型番例

種類	型番例	型番の意味
標準品	XAL-EM4SR4	刃径：4mm コーナー形状：アタリ付き
標準品	XAL-PEM4SR4	刃径：4mm コーナー形状：ピンカド
追加工	SN-XAL-PEM4SR1.5-12-3.75	※首逃がし追加工のみ（標準首逃し加工）刃径：1.5mm 首下長：12mm 刃長：3.75mm コーナー形状：ピンカド
追加工	SNR-XAL-PEM4SR4-25-9	※首逃がし追加工のみ（首逃し切れ刃端R付）刃径：4mm 首下長：25mm 刃長：9mm コーナー形状：ピンカド

追加工（刃先・刃径・首逃し等）　 T－

● 「刃先・刃径」指定、「首逃し・再コート」との複数指定時の追加工型番
● 最短5日目出荷で対応

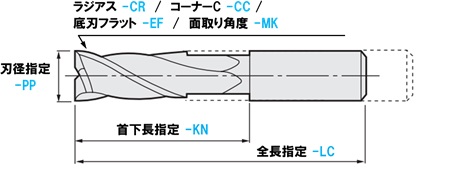

寸法図 2

型番例

種類	型番例	型番の意味
追加工	T-XAL-EM4SR8-PP7.75-CR1-KN35-AC	※追加工（刃先・刃径・首逃し等）刃径：8mm 刃径指定-PP：7.75mm ラジアス指定-CR：1mm 首下長指定-KN：35mm コーティング追加指定：ACコート（鋼用）コーナー形状：アタリ付き

外形図

技術情報

Q スクエアエンドミルのピンカド、アタリ付の違いは？
A ピンカドは刃先先端が鋭く、コーナの切れ味をよくしています。
アタリ付は先端の厚みを残して、刃先強度を増しています。

ピンカド		アタリ付

Q ハイスエンドミルを使い慣れているのですが、超硬のメリットは？
A 刃径が16以上ではハイスが安価ですが、10未満のよく使われる径では
  価格差は無くなってきています。
  切削速度を2～3倍以上にできる超硬は、加工時間の短縮になり
  また、刃の寿命も長いのでランニングコストも抑えられます。
  加工物の硬度によっては超硬でないと加工できない場合があります。
  アルミなど切れ味重視の場合、ハイスの選択もあります。

推奨切削条件

機械、チャックは剛性のある精度の高いものをご使用ください。
切削油は被削材に適したものを選定してください。
高速条件では発火性の高い切削油の使用は避け、エアーブローまたはMQLでご使用ください。
ご使用の加工機で回転速度が上がらない場合は、送り速度と回転速度を同じ比率で下げてご使用ください。
エンドミル取り付け時の刃先の振れは0.01mm以内に抑えてください。
ノンコート品、刃部逃がしエンドミルは、送り速度、回転速度ともに下記条件の70%以下でご使用ください。
ノンコート品での高速切削は避けてください。
標準エンドミルから修正加工されたオプションエンドミルは切削条件を下げてご使用ください。
標準首逃がしエンドミルは下記条件で、切れ刃端R加工エンドミルは下記条件の70%以下でご使用ください。

型番 XAL-EM4SR / XAL-PEM4SR

■側面切削条件

被削材	機械構造用炭素鋼（S45C～S55C）		合金工具鋼（SKD、SUS、SCM）		調質鋼（35～40HRC）（HPM、NAK）		銅合金		アルミ合金
刃径 D	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）
1	280	22,900	220	18,200	180	15,000	210	16,100	560	35,000
1.5	310	15,300	240	12,100	200	10,200	210	16,100	560	35,000
2	370	11,500	290	9,100	240	7,600	210	8,050	560	22,260
2.5	400	9,200	320	7,300	270	6,100	210	8,050	560	22,260
3	430	7,600	340	6,100	290	5,100	280	5,600	560	14,840
3.5	450	6,600	350	5,200	300	4,400	280	5,600	560	14,840
4	480	5,700	380	4,500	320	3,800	280	4,200	700	11,130
4.5	510	5,100	400	4,000	340	3,400	280	4,200	700	11,130
5	510	4,600	410	3,600	340	3,100	280	3,500	700	8,890
5.5	500	4,200	400	3,300	330	2,800	280	3,500	700	8,890
6	490	3,800	390	3,000	330	2,600	280	2,800	700	7,420
8	460	2,900	360	2,300	310	1,900	280	2,100	840	5,600
10	460	2,300	360	1,800	310	1,500	280	1,680	840	4,480
12	390	1,600	310	1,300	260	1,100	280	1,400	980	3,710
刃径D	Ad	Rd	Ad	Rd	Ad	Rd	Ad	Rd	Ad	Rd
1≦D＜3	≦1.5D	≦0.05D	≦1.5D	≦0.05D	≦1.5D	≦0.05D	≦1.5D	0.1D	≦1.5D	0.1D
3≦D＜6		≦0.07D		≦0.07D		≦0.07D		0.2D		0.2D
6≦D		≦0.1D		≦0.1D		≦0.1D		0.2D		0.2D

※お望みの仕様が見つからなければ超硬スクエアエンドミル寸法フリー指定もご検討ください。

型番リスト

表示件数

型番

SN-XAL-EM4SR1.5-[5-15/1]-3.75

SN-XAL-EM4SR2-[6-20/1]-5

SN-XAL-EM4SR3-[9-20/1]-7.5

SN-XAL-EM4SR4-[11-25/1]-10

SN-XAL-EM4SR5-[14-30/1]-12.5

SN-XAL-EM4SR6-[20-42/1]-15

SN-XAL-EM4SR7-[23-36/1]-17.5

SN-XAL-EM4SR8-[25-46/1]-20

SN-XAL-EM4SR9-[28-50/1]-22.5

SN-XAL-EM4SR10-[30-50/1]-25

SN-XAL-EM4SR12-[35-55/1]-30

SN-XAL-PEM4SR1.5-[5-15/1]-3.75

SN-XAL-PEM4SR2-[6-20/1]-5

SN-XAL-PEM4SR3-[9-20/1]-7.5

SN-XAL-PEM4SR4-[11-25/1]-10

SN-XAL-PEM4SR5-[14-30/1]-12.5

SN-XAL-PEM4SR6-[20-42/1]-15

SN-XAL-PEM4SR7-[23-36/1]-17.5

SN-XAL-PEM4SR8-[25-46/1]-20

SN-XAL-PEM4SR10-[30-50/1]-25

SN-XAL-PEM4SR12-[35-55/1]-30

SNR-XAL-EM4SR4-[11-25/1]-[5-10/1]

SNR-XAL-EM4SR5-[14-30/1]-12.5

SNR-XAL-EM4SR5-[14-30/1]-[5-12/1]

SNR-XAL-EM4SR6-[20-42/1]-[5-15/1]

SNR-XAL-EM4SR7-[23-36/1]-[5-17/1]

SNR-XAL-EM4SR8-[25-46/1]-[5-20/1]

SNR-XAL-EM4SR9-[28-50/1]-[5-22/1]

SNR-XAL-EM4SR10-[30-50/1]-[5-25/1]

SNR-XAL-EM4SR12-[35-55/1]-[5-30/1]

SNR-XAL-EM4SR16-[45-73/1]-[10-40/1]

SNR-XAL-PEM4SR4-[11-25/1]-[5-10/1]

SNR-XAL-PEM4SR5-[14-30/1]-12.5

SNR-XAL-PEM4SR5-[14-30/1]-[5-12/1]

SNR-XAL-PEM4SR6-[20-42/1]-[5-15/1]

SNR-XAL-PEM4SR7-[23-36/1]-[5-17/1]

SNR-XAL-PEM4SR8-[25-46/1]-[5-20/1]

SNR-XAL-PEM4SR10-[30-50/1]-[5-25/1]

SNR-XAL-PEM4SR12-[35-55/1]-[5-30/1]

SNR-XAL-PEM4SR16-[45-73/1]-[10-40/1]

加工用途（加工形状）

標準/追加工区分

刃径

(mm)

刃長

(mm)

首下長

(mm)

シャンク径

(mm)

全長

(mm)

コーナー形状

CAM・工具管理ソフト用データ

CADデータ有無

(2D/3D)

首径

(mm)

図

●在庫品　□製作品

最小発注数量

平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	1.5	3.75	5 ～ 15	4	45	アタリ付き	-	-	1～1.3	-	□	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	2	5	6 ～ 20	4	45	アタリ付き	-	-	1.5～1.8	-	□	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	3	7.5	9 ～ 20	6	45	アタリ付き	-	-	2.5～2.8	-	□	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	4	10	11 ～ 25	6	50	アタリ付き	-	-	3.5～3.8	-	□	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	5	12.5	14 ～ 30	6	55	アタリ付き	-	-	4.5～4.8	-	□	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	6	15	20 ～ 42	6	60	アタリ付き	-	-	5.5～5.8	-	□	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	7	17.5	23 ～ 36	8	60	アタリ付き	-	-	6.5～6.8	-	□	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	8	20	25 ～ 46	8	70	アタリ付き	-	-	7.5～7.8	-	□	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	9	22.5	28 ～ 50	10	80	アタリ付き	-	-	8.5～8.8	-	□	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	10	25	30 ～ 50	10	80	アタリ付き	-	-	9.5～9.8	-	□	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	12	30	35 ～ 55	12	85	アタリ付き	-	-	11.5～11.8	-	□	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	1.5	3.75	5 ～ 15	4	45	ピンカド	-	-	1～1.3	-	□	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	2	5	6 ～ 20	4	45	ピンカド	-	-	1.5～1.8	-	□	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	3	7.5	9 ～ 20	6	45	ピンカド	-	-	2.5～2.8	-	□	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	4	10	11 ～ 25	6	50	ピンカド	-	-	3.5～3.8	-	□	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	5	12.5	14 ～ 30	6	55	ピンカド	-	-	4.5～4.8	-	□	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	6	15	20 ～ 42	6	60	ピンカド	-	-	5.5～5.8	-	□	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	7	17.5	23 ～ 36	8	60	ピンカド	-	-	6.5～6.8	-	□	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	8	20	25 ～ 46	8	70	ピンカド	-	-	7.5～7.8	-	□	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	10	25	30 ～ 50	10	80	ピンカド	-	-	9.5～9.8	-	□	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	12	30	35 ～ 55	12	85	ピンカド	-	-	11.5～11.8	-	□	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	4	5 ～ 10	11 ～ 25	6	50	アタリ付き	-	-	2.8～3	-	□	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	5	12.5	14 ～ 30	6	55	アタリ付き	-	-	3.8～4	-	□	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	5	5 ～ 12	14 ～ 30	6	55	アタリ付き	-	-	3.8～4	-	□	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	6	5 ～ 15	20 ～ 42	6	60	アタリ付き	-	-	4.8～5	-	□	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	7	5 ～ 17	23 ～ 36	8	60	アタリ付き	-	-	5.8～6	-	□	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	8	5 ～ 20	25 ～ 46	8	70	アタリ付き	-	-	6.8～7	-	□	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	9	5 ～ 22	28 ～ 50	10	80	アタリ付き	-	-	7.8～8	-	□	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	10	5 ～ 25	30 ～ 50	10	80	アタリ付き	-	-	8.8～9	-	□	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	12	5 ～ 30	35 ～ 55	12	85	アタリ付き	-	-	10.8～11	-	□	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	16	10 ～ 40	45 ～ 73	16	105	アタリ付き	-	-	14.8～15	-	□	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	4	5 ～ 10	11 ～ 25	6	50	ピンカド	-	-	2.8～3	-	□	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	5	12.5	14 ～ 30	6	55	ピンカド	-	-	3.8～4	-	□	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	5	5 ～ 12	14 ～ 30	6	55	ピンカド	-	-	3.8～4	-	□	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	6	5 ～ 15	20 ～ 42	6	60	ピンカド	-	-	4.8～5	-	□	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	7	5 ～ 17	23 ～ 36	8	60	ピンカド	-	-	5.8～6	-	□	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	8	5 ～ 20	25 ～ 46	8	70	ピンカド	-	-	6.8～7	-	□	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	10	5 ～ 25	30 ～ 50	10	80	ピンカド	-	-	8.8～9	-	□	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	12	5 ～ 30	35 ～ 55	12	85	ピンカド	-	-	10.8～11	-	□	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	16	10 ～ 40	45 ～ 73	16	105	ピンカド	-	-	14.8～15	-	□	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	4	10	-	6	50	アタリ付き	-	-	-	-	□	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	5	12.5	-	6	55	アタリ付き	-	-	-	-	□	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	6	15	-	6	60	アタリ付き	-	-	-	-	□	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	7	17.5	-	8	60	アタリ付き	-	-	-	-	□	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	8	20	-	8	70	アタリ付き	-	-	-	-	□	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	9	22.5	-	10	80	アタリ付き	-	-	-	-	□	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	10	25	-	10	80	アタリ付き	-	-	-	-	□	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	12	30	-	12	85	アタリ付き	-	-	-	-	□	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	16	40	-	16	105	アタリ付き	-	-	-	-	□	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	4	10	-	6	50	ピンカド	-	-	-	-	□	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	5	12.5	-	6	55	ピンカド	-	-	-	-	□	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	6	15	-	6	60	ピンカド	-	-	-	-	□	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	7	17.5	-	8	60	ピンカド	-	-	-	-	□	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	8	20	-	8	70	ピンカド	-	-	-	-	□	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	10	25	-	10	80	ピンカド	-	-	-	-	□	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	12	30	-	12	85	ピンカド	-	-	-	-	□	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	16	40	-	16	105	ピンカド	-	-	-	-	□	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	1	2.5	-	4	45	アタリ付き	tebis / Zoller	2D/3D	-	1	●	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	1.5	3.75	-	4	45	アタリ付き	tebis / Zoller	2D/3D	-	1	●	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	2	5	-	4	45	アタリ付き	tebis / Zoller	2D/3D	-	1	●	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
1,760円 ( 1,936円 )	在庫品1日目当日出荷可能
970円 ( 1,067円 )	在庫品1日目当日出荷可能
810円 ( 891円 )	在庫品1日目当日出荷可能

基本情報

基本情報

【特長】
・一般鋼、アルミ、銅合金の加工に高いパフォーマンスを発揮
・刃長はショート刃とレギュラー刃の中間となる刃径の2.5倍
・汎用的な30°ネジレ角により、低～中回転域での加工に最適
・潤滑性に優れたコーティングで、特に生材加工において安定した耐摩耗性を発揮し、加工物の形状精度が向上（XALコーティングは通電性を持っておりません。通電方式のツールセッターは使用できません）
・再研磨可能。ご利用手順・対応範囲・価格・納期などは「再研磨サービス」専用ページをご確認ください。

ご注意

追加工オプションの対象商品には現在CADデータ、CAM・工具管理ソフト用データのご用意がございません。
「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

技術情報

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。また、価格は適宜変更しております。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

XALシリーズ超硬スクエアエンドミル 4枚刃/刃長2.5Dタイプのレビュー

4.5平均満足度：4.549件のレビュー

星5
61%
星4
33%
星3
6%
星2
0%
星1
0%

切削

満足度：5.02016/06/01

廉価なので使ってみました。品質も安定していてなんの問題もありません。この品質でこの価格はとてもいいと思います。

3人が参考にしています。

鉄系製品の切削

満足度：5.02016/11/23

他社の安価品よりも安くて品質のばらつきが無いので十分使えます。寿命もそんなに変わりは有りません。

2人が参考にしています。

マシニングセンタでの加工

満足度：5.02018/11/14

SＳ400、Ｓ50Ｃ等の加工で主に使用します。超硬なのに、切削メーカーのハイスエンドミルより安価なものもあり、結構使えま...もっと読む

1人が参考にしています。

金型製作

満足度：4.02017/12/19

最近うちはミスミのエンドミルばかり買っているので、問屋があまり来なくなりました。今まで中間マージンを取られていたのがバ...もっと読む

1人が参考にしています。

MC加工

満足度：4.02017/09/28

サイズが豊富で、価格も手ごろだし、即納品が多いためちょうほうしています。

1人が参考にしています。

49件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品 XALシリーズ超硬スクエアエンドミル 4枚刃/刃長2.5Dタイプ	XALシリーズ超硬スクエアエンドミル 2枚刃/刃長3.5Dタイプ	XALシリーズ超硬スクエアエンドミル 4枚刃/刃長3.5Dタイプ	XALシリーズ超硬スクエアエンドミル 4枚刃/刃長2D（ショート）タイプ	XALシリーズ超硬スクエアエンドミル 2枚刃/刃長4D（ロング）タイプ	XALシリーズ超硬スクエアエンドミル 2枚刃/刃長3Dタイプ
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-
通常出荷日	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜
工具材質	超硬	超硬	超硬	超硬	超硬	超硬
被削材	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / アルミ / 銅 / 樹脂	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / アルミ / 銅 / 樹脂	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / アルミ / 銅 / 樹脂	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / アルミ / 銅 / 樹脂	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / アルミ / 銅 / 樹脂	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / アルミ / 銅 / 樹脂
ねじれ角	標準ネジレ(30～44°)	標準ネジレ(30～44°)	標準ネジレ(30～44°)	標準ネジレ(30～44°)	標準ネジレ(30～44°)	標準ネジレ(30～44°)
コーティング	鋼用	鋼用	鋼用	鋼用	鋼用	鋼用
刃数(枚)	4	2	4	4	2	2
