XALシリーズ超硬スクエアエンドミル 2枚刃/刃長4D（ロング）タイプ

数量スライド割引
一部当日出荷可能

4.5

平均満足度4.5

この商品のレビューをみる（48件）

この商品のFAQをみる（1件）

通常単価(税別): -

税込単価: -

【特長】・一般鋼、アルミ、銅合金の加工に高いパフォーマンスを発揮・深彫り加工に...

詳細情報を確認する

規格・仕様：

XAL
一般鋼
2枚刃

工具材質
超硬
被削材
一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / アルミ / 銅 / 樹脂
ねじれ角
標準ネジレ(30～44°)
コーティング
鋼用
刃数 (枚)
2
刃径公差
0～-0.02

ご注意

追加工オプションの対象商品には現在CADデータ、CAM・工具管理ソフト用データのご用意がございません。
「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

未確定：候補が91型番あります。

外形図
型番リスト
詳細情報

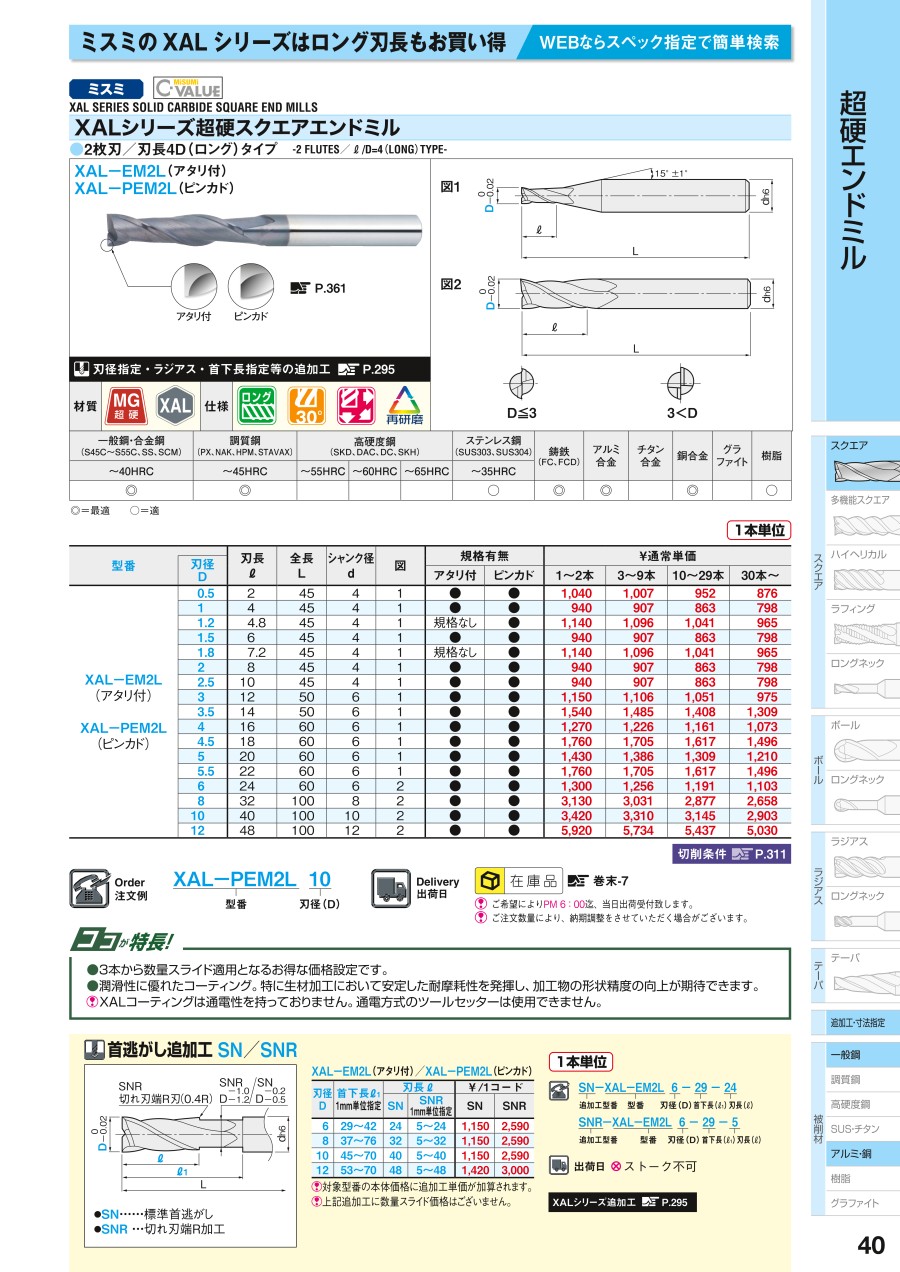

カタログ

外形図

ＸＡＬシリーズ超硬スクエアエンドミル　２枚刃／刃長４Ｄ（ロング）タイプ:関連画像

※お望みの仕様が見つからなければ超硬スクエアエンドミル寸法フリー指定もご検討ください。

型番リスト

表示件数

型番

SN-XAL-EM2L1.5-[7-15/1]-6

SN-XAL-EM2L2-[9-20/1]-8

SN-XAL-EM2L2.5-[11-20/1]-10

SN-XAL-EM2L3-[13-25/1]-12

SN-XAL-EM2L3.5-[15-25/1]-14

SN-XAL-EM2L4-[17-35/1]-16

SN-XAL-EM2L4.5-[19-35/1]-18

SN-XAL-EM2L5-[21-35/1]-20

SN-XAL-EM2L5.5-[23-35/1]-22

SN-XAL-EM2L6-[29-42/1]-24

SN-XAL-EM2L8-[37-76/1]-32

SN-XAL-EM2L10-[45-70/1]-40

SN-XAL-EM2L12-[53-70/1]-48

SN-XAL-PEM2L1.5-[7-15/1]-6

SN-XAL-PEM2L1.8-[9-18/1]-7.2

SN-XAL-PEM2L2-[9-20/1]-8

SN-XAL-PEM2L2.5-[11-20/1]-10

SN-XAL-PEM2L3-[13-25/1]-12

SN-XAL-PEM2L3.5-[15-25/1]-14

SN-XAL-PEM2L4-[17-35/1]-16

SN-XAL-PEM2L4.5-[19-35/1]-18

SN-XAL-PEM2L5-[21-35/1]-20

SN-XAL-PEM2L5.5-[23-35/1]-22

SN-XAL-PEM2L6-[29-42/1]-24

SN-XAL-PEM2L8-[37-76/1]-32

SN-XAL-PEM2L10-[45-70/1]-40

SN-XAL-PEM2L12-[53-70/1]-48

SNR-XAL-EM2L4-[17-35/1]-[5-16/1]

SNR-XAL-EM2L4.5-[19-35/1]-[5-18/1]

SNR-XAL-EM2L5-[21-35/1]-[5-20/1]

SNR-XAL-EM2L5.5-[23-35/1]-[5-22/1]

SNR-XAL-EM2L6-[29-42/1]-[5-24/1]

SNR-XAL-EM2L8-[37-76/1]-[5-32/1]

SNR-XAL-EM2L10-[45-70/1]-[5-40/1]

SNR-XAL-EM2L12-[53-70/1]-[5-48/1]

SNR-XAL-PEM2L4-[17-35/1]-[5-16/1]

SNR-XAL-PEM2L4.5-[19-35/1]-[5-18/1]

SNR-XAL-PEM2L5-[21-35/1]-[5-20/1]

SNR-XAL-PEM2L5.5-[23-35/1]-[5-22/1]

SNR-XAL-PEM2L6-[29-42/1]-[5-24/1]

SNR-XAL-PEM2L8-[37-76/1]-[5-32/1]

SNR-XAL-PEM2L10-[45-70/1]-[5-40/1]

SNR-XAL-PEM2L12-[53-70/1]-[5-48/1]

加工用途（加工形状）

標準/追加工区分

刃径

(mm)

刃長

(mm)

首下長

(mm)

シャンク径

(mm)

全長

(mm)

コーナー形状

CAM・工具管理ソフト用データ

CADデータ有無

(2D/3D)

首径

(mm)

図

●在庫品　□製作品

最小発注数量

平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	1.5	6	7 ～ 15	4	45	アタリ付き	-	-	1～1.3	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	2	8	9 ～ 20	4	45	アタリ付き	-	-	1.5～1.8	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	2.5	10	11 ～ 20	4	45	アタリ付き	-	-	2～2.3	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	3	12	13 ～ 25	6	50	アタリ付き	-	-	2.5～2.8	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	3.5	14	15 ～ 25	6	50	アタリ付き	-	-	3～3.3	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	4	16	17 ～ 35	6	60	アタリ付き	-	-	3.5～3.8	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	4.5	18	19 ～ 35	6	60	アタリ付き	-	-	4～4.3	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	5	20	21 ～ 35	6	60	アタリ付き	-	-	4.5～4.8	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	5.5	22	23 ～ 35	6	60	アタリ付き	-	-	5～5.3	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	6	24	29 ～ 42	6	60	アタリ付き	-	-	5.5～5.8	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	8	32	37 ～ 76	8	100	アタリ付き	-	-	7.5～7.8	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	10	40	45 ～ 70	10	100	アタリ付き	-	-	9.5～9.8	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	12	48	53 ～ 70	12	100	アタリ付き	-	-	11.5～11.8	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	1.5	6	7 ～ 15	4	45	ピンカド	-	-	1～1.3	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	1.8	7.2	9 ～ 18	4	45	ピンカド	-	-	1.3～1.6	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	2	8	9 ～ 20	4	45	ピンカド	-	-	1.5～1.8	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	2.5	10	11 ～ 20	4	45	ピンカド	-	-	2～2.3	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	3	12	13 ～ 25	6	50	ピンカド	-	-	2.5～2.8	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	3.5	14	15 ～ 25	6	50	ピンカド	-	-	3～3.3	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	4	16	17 ～ 35	6	60	ピンカド	-	-	3.5～3.8	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	4.5	18	19 ～ 35	6	60	ピンカド	-	-	4～4.3	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	5	20	21 ～ 35	6	60	ピンカド	-	-	4.5～4.8	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	5.5	22	23 ～ 35	6	60	ピンカド	-	-	5～5.3	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	6	24	29 ～ 42	6	60	ピンカド	-	-	5.5～5.8	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	8	32	37 ～ 76	8	100	ピンカド	-	-	7.5～7.8	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	10	40	45 ～ 70	10	100	ピンカド	-	-	9.5～9.8	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	12	48	53 ～ 70	12	100	ピンカド	-	-	11.5～11.8	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	4	5 ～ 16	17 ～ 35	6	60	アタリ付き	-	-	2.8～3	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	4.5	5 ～ 18	19 ～ 35	6	60	アタリ付き	-	-	3.3～3.5	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	5	5 ～ 20	21 ～ 35	6	60	アタリ付き	-	-	3.8～4	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	5.5	5 ～ 22	23 ～ 35	6	60	アタリ付き	-	-	4.3～4.5	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	6	5 ～ 24	29 ～ 42	6	60	アタリ付き	-	-	4.8～5	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	8	5 ～ 32	37 ～ 76	8	100	アタリ付き	-	-	6.8～7	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	10	5 ～ 40	45 ～ 70	10	100	アタリ付き	-	-	8.8～9	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	12	5 ～ 48	53 ～ 70	12	100	アタリ付き	-	-	10.8～11	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	4	5 ～ 16	17 ～ 35	6	60	ピンカド	-	-	2.8～3	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	4.5	5 ～ 18	19 ～ 35	6	60	ピンカド	-	-	3.3～3.5	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	5	5 ～ 20	21 ～ 35	6	60	ピンカド	-	-	3.8～4	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	5.5	5 ～ 22	23 ～ 35	6	60	ピンカド	-	-	4.3～4.5	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	6	5 ～ 24	29 ～ 42	6	60	ピンカド	-	-	4.8～5	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	8	5 ～ 32	37 ～ 76	8	100	ピンカド	-	-	6.8～7	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	10	5 ～ 40	45 ～ 70	10	100	ピンカド	-	-	8.8～9	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	12	5 ～ 48	53 ～ 70	12	100	ピンカド	-	-	10.8～11	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	4	16	-	6	60	アタリ付き	-	-	-	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	4.5	18	-	6	60	アタリ付き	-	-	-	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	5	20	-	6	60	アタリ付き	-	-	-	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	5.5	22	-	6	60	アタリ付き	-	-	-	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	6	24	-	6	60	アタリ付き	-	-	-	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	8	32	-	8	100	アタリ付き	-	-	-	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	10	40	-	10	100	アタリ付き	-	-	-	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	12	48	-	12	100	アタリ付き	-	-	-	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	4	16	-	6	60	ピンカド	-	-	-	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	4.5	18	-	6	60	ピンカド	-	-	-	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	5	20	-	6	60	ピンカド	-	-	-	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	5.5	22	-	6	60	ピンカド	-	-	-	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	6	24	-	6	60	ピンカド	-	-	-	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	8	32	-	8	100	ピンカド	-	-	-	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	10	40	-	10	100	ピンカド	-	-	-	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	12	48	-	12	100	ピンカド	-	-	-	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	0.5	2	-	4	45	アタリ付き	tebis / Zoller	2D/3D	-	1	●	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
1,040円 ( 1,144円 )	在庫品1日目当日出荷可能

基本情報
特徴・使用例
追加工・追加コーディング

基本情報

【特長】
・一般鋼、アルミ、銅合金の加工に高いパフォーマンスを発揮
・深彫り加工に対応したロング刃長タイプ
・汎用的な30°ネジレ角により、低～中回転域での加工に最適
・潤滑性に優れたコーティングで、特に生材加工において安定した耐摩耗性を発揮し、加工物の形状精度が向上（XALコーティングは通電性を持っておりません。通電方式のツールセッターは使用できません）
・再研磨可能。ご利用手順・対応範囲・価格・納期などは「再研磨サービス」専用ページをご確認ください。

ご注意

追加工オプションの対象商品には現在CADデータ、CAM・工具管理ソフト用データのご用意がございません。
「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

技術情報

特徴・使用例

技術情報

Q スクエアエンドミルのピンカド、アタリ付の違いは？
A ピンカドは刃先先端が鋭く、コーナの切れ味をよくしています。
アタリ付は先端の厚みを残して、刃先強度を増しています。

ピンカド		アタリ付

Q ハイスエンドミルを使い慣れているのですが、超硬のメリットは？
A 刃径が16以上ではハイスが安価ですが、10未満のよく使われる径では
  価格差は無くなってきています。
  切削速度を2～3倍以上にできる超硬は、加工時間の短縮になり
  また、刃の寿命も長いのでランニングコストも抑えられます。
  加工物の硬度によっては超硬でないと加工できない場合があります。
  アルミなど切れ味重視の場合、ハイスの選択もあります。

推奨切削条件

機械、チャックは剛性のある精度の高いものをご使用ください。
切削油は被削材に適したものを選定してください。
ご使用の加工機で回転速度が上がらない場合は、送り速度と回転速度を同じ比率で下げてご使用ください。
エンドミル取り付け時の刃先の振れは0.01mm以内に抑えてください。
側面切削ではダウンカットでご使用ください。

型番 XAL-EM2L / XAL-PEM2L

■溝切削・側面切削

被削材	機械構造用炭素鋼（S45C～S55C）			合金工具鋼（SKD、SUS、SCM）			調質鋼（35～40HRC）（HPM、NAK）			銅合金・アルミ合金
刃径 D	送り速度（mm/min）		回転速度（min^-1）	送り速度（mm/min）		回転速度（min^-1）	送り速度（mm/min）		回転速度（min^-1）	送り速度（mm/min）		回転速度（min^-1）
刃径 D	溝	側面	回転速度（min^-1）	溝	側面	回転速度（min^-1）	溝	側面	回転速度（min^-1）	溝	側面	回転速度（min^-1）
0.1	50	110	23,520	40	90	23,520	20	40	23,520	80	150	36,750
0.2	60	130	23,520	60	110	23,520	30	50	23,520	110	200	36,750
0.3	80	160	23,520	60	120	23,520	40	80	23,520	130	250	36,750
0.4	90	180	23,520	60	130	23,520	40	90	20,220	140	280	36,750
0.5	90	180	22,790	60	130	18,380	40	90	16,170	150	290	36,750
0.6	90	180	19,850	60	130	14,340	40	90	12,500	170	340	36,750
0.7	90	180	17,640	60	130	12,500	40	90	11,030	180	370	36,750
0.8	90	180	15,810	60	130	11,400	50	100	9,930	210	430	36,750
0.9	90	180	13,970	60	130	9,930	50	100	8,820	240	470	36,020
1	90	180	12,870	60	130	9,190	50	100	8,090	260	520	34,920
1.2	90	180	11,030	60	130	7,720	50	100	6,840	250	500	29,770
1.3	90	180	10,290	60	130	7,280	50	100	6,400	250	480	27,930
1.5	90	180	9,190	60	130	6,550	50	100	5,810	240	470	23,520
1.8	100	190	7,720	60	130	5,520	50	100	5,000	240	470	20,580
2	100	190	7,130	60	130	5,150	50	110	4,630	230	460	17,640
2.5	120	240	6,030	60	130	4,490	50	110	3,900	260	520	14,700
3	130	250	5,080	80	150	3,900	60	110	3,230	290	590	11,760
3.5	140	280	4,410	90	180	3,380	60	120	2,790	310	620	10,290
4	150	310	3,970	90	180	3,090	60	130	2,580	330	670	8,820
4.5	180	350	3,750	100	190	2,870	70	140	2,350	370	740	7,720
5	200	400	3,530	100	190	2,580	80	150	2,210	400	790	6,990
5.5	200	400	3,230	100	190	2,350	80	150	1,990	400	790	6,470
6	200	400	2,940	100	190	2,140	80	150	1,840	390	780	5,810
7	200	400	2,500	100	190	1,840	80	150	1,550	390	780	5,080
8	190	390	2,210	90	180	1,620	80	150	1,400	390	760	4,340
9	190	390	1,910	90	180	1,400	80	150	1,110	380	750	3,900
10	180	370	1,760	90	180	1,250	70	140	1,110	370	740	3,460
11	180	370	1,620	90	180	1,180	70	140	990	370	740	3,230
12	180	370	1,470	90	180	1,030	70	140	880	380	750	2,940
14	170	330	1,290	90	180	920	60	130	740	340	670	2,580
16	150	290	1,110	80	170	810	60	120	590	290	590	2,210
20	110	220	880	60	130	590	40	90	440	220	440	1,760
刃径D	Ad		Rd	Ad		Rd	Ad		Rd	Ad		Rd
刃径D	溝	側面		溝	側面		溝	側面		溝	側面
D<1	≦0.02D	≦1.5D	≦0.05D	≦0.02D	≦1.5D	≦0.05D	≦0.02D	≦1.5D	≦0.05D	≦0.1D	≦1.5D	≦0.1D
1≦D＜3	≦0.05D		≦0.07D	≦0.05D		≦0.07D	≦0.05D		≦0.07D	≦0.2D		≦0.2D
3≦D＜6	≦0.15D		≦0.1D	≦0.15D		≦0.1D	≦0.15D		≦0.1D
6≦D	≦0.2D		≦0.15D	≦0.2D		≦0.15D	≦0.2D		≦0.15D

XALシリーズ超硬スクエアエンドミル 2枚刃/刃長4D（ロング）タイプ:関連画像

追加工・追加コーディング

追加工エンドミル指定方法

追加工（首逃しのみ）　SN－/ SNR－

● 「首逃し追加工のみ」の追加工型番
　SN－：標準首逃し加工／SNR－：首逃し切れ刃端Ｒ付（0.4Ｒ）加工
● 最短3日目出荷で対応

XALシリーズ超硬スクエアエンドミル 2枚刃/刃長4D（ロング）タイプ:関連画像

― 追加工ご指定手順 ―

（1）ミスミVONAトップページより、【切削工具】→【エン
ドミル】→【超硬エンドミル】を選択

（2）【メーカーで絞り込む】で「ミスミ」、【標準/追加工
区分】で「追加工（首逃しのみ）」を選択

（3）「刃径・刃数」等の【仕様・寸法】を指定し、追加工
対象となる商品シリーズページへ移動

（4）【仕様・寸法で絞り込む】の【タイプ】より、ご希望の
「追加工型番（タイプ）」を選択

（5） SN-は「首下長」、SNR-は「刃長・首下長」寸法を
指定し、追加工型番を確定

（6）【価格を確認】で、価格・出荷日をチェックし発注

※追加工型番がお決まりの場合は、ミスミVONA
　　トップページの「検索ボックス」へ直接入力

追加工（刃先・刃径・首逃し等）　Ｔ－

● 「刃先・刃径」指定、「首逃し・再コート」との複数指定時の追加工型番
● 最短5日目出荷で対応

XALシリーズ超硬スクエアエンドミル 2枚刃/刃長4D（ロング）タイプ:関連画像

― 追加工ご指定手順 ―

（1）ミスミVONAトップページより、【切削工具】→【エン
ドミル】→【超硬エンドミル】を選択

（2）【メーカーで絞り込む】で「ミスミ」、【標準/追加工
区分】で「追加工（刃先・刃径・首逃し等）」を選択

（3）「刃径・刃数」等の【仕様・寸法】を指定し、追加工
対象となる商品シリーズページへ移動

（4）【仕様・寸法で絞り込む】の【タイプ】より、ご希望の
「追加工型番（タイプ）」を選択

（5）【追加工・オプションを選択する】で、追加工内容・
寸法を指定し、追加工型番を確定

（6）【価格を確認】で、価格・出荷日をチェックし発注

※追加工型番がお決まりの場合は、ミスミVONA
　　トップページの「検索ボックス」へ直接入力

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

XALシリーズ超硬スクエアエンドミル 2枚刃/刃長4D（ロング）タイプのレビュー

4.5平均満足度：4.548件のレビュー

星5
58%
星4
40%
星3
2%
星2
0%
星1
0%

S53CN材の深堀り加工に使用

満足度：5.02019/08/29

S53CN材の試作部品の深堀りに使用しました。ロングの刃長のエンドミルは概ね価格設定が高いので購入を躊躇いますが、キレ...もっと読む

2人が参考にしています。

樹脂～軽金属まで

満足度：4.02018/02/23

樹脂、アルミ等の加工に使用。耐久性が高いわけではないですがコストパフォーマンスがよいです。ここまで安いと研磨して再使用す...もっと読む

1人が参考にしています。

アルミ端面切削

満足度：4.02016/12/03

ロング刃で手頃な値段のものを探しておりました。使用感も満足しております。

1人が参考にしています。

樹脂部品加工

満足度：4.02024/04/01

切れ味は問題ありません、あとはどれくらい切れ味が続くかどうかです。ロングの刃物の値段として、助かりますし良いと思い...もっと読む

0人が参考にしています。

社内部品加工用

満足度：5.02023/07/04

アルミや鉄系統の加工をしていますが全く問題ありません。エンドミルの形状指定も詳細に指定出来るので大変重宝しています。

0人が参考にしています。

48件全て見る

よくあるご質問（FAQ）

Qカタログに刃長12ｍｍとありますが、12ｍｍまで刃はありますか？

刃長12ｍｍは確保しています。ややコンマ台のプラス公差で作製しております。

この商品を見た人は、こんな商品も見ています

	今見ている商品 XALシリーズ超硬スクエアエンドミル 2枚刃/刃長4D（ロング）タイプ	XALシリーズ超硬スクエアエンドミル 4枚刃/刃長4D（ロング）タイプ	XALシリーズ超硬スクエアエンドミル 4枚刃/刃長2D（ショート）タイプ	XALシリーズ超硬スクエアエンドミル 4枚刃/刃長2.5Dタイプ	XALシリーズ超硬スクエアエンドミル 2枚刃/刃長3Dタイプ	XALシリーズ超硬スクエアエンドミル 2枚刃/刃長2D（ショート）タイプ
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-
通常出荷日	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜
工具材質	超硬	超硬	超硬	超硬	超硬	超硬
被削材	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / アルミ / 銅 / 樹脂	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / アルミ / 銅 / 樹脂	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / アルミ / 銅 / 樹脂	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / アルミ / 銅 / 樹脂	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / アルミ / 銅 / 樹脂	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / アルミ / 銅 / 樹脂
ねじれ角	標準ネジレ(30～44°)	標準ネジレ(30～44°)	標準ネジレ(30～44°)	標準ネジレ(30～44°)	標準ネジレ(30～44°)	標準ネジレ(30～44°)
コーティング	鋼用	鋼用	鋼用	鋼用	鋼用	鋼用
刃数(枚)	2	4	4	4	2	2
