ミスミ

ＴＳコート超硬面取り用エンドミル 2枚刃

数量スライド割引
当日出荷可能

3.7

平均満足度3.7

この商品のレビューをみる（17件）

この商品のFAQをみる（4件）

通常単価(税別): 5,140円～20,040円

税込単価: 5,654円～22,044円

【特長】・面取り・Ｖ溝加工に最適・高耐酸化性、高硬度の特性を持つコーティングに...

詳細情報を確認する

規格・仕様：

TS
一般鋼
2枚刃

用途
センタリング（位置決め） / 穴面取り / 面取り・横走り
カウンターシンク
×
刃数
2
外周刃有無
無
被削材
一般鋼 / 調質鋼 / 高硬度鋼 / ステンレス鋼 / 鋳鉄 / アルミ / 銅
工具材種
超硬
コーティング
TS
先端芯厚
≦0.3
直径公差
0～-0.02
シャンク径公差
h6
CADデータ有無 (2D/3D)
2D/3D
CAM・工具管理ソフト用データ
tebis/zoller

ご注意

「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

未確定：候補が21型番あります。

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

ＴＳコート超硬面取り・Ｖ溝加工用エンドミル　２枚刃:関連画像

特長

ＴＳコート超硬面取り・Ｖ溝加工用エンドミル　２枚刃:関連画像

●面取りに最適です。
●従来皮膜を大きく上回る耐酸化性・硬度を持つTSコーティングにより、長寿命を実現、高速加工・ドライ加工に最適です。

推奨切削条件

XAL・TSCシリーズ超硬面取り用エンドミルによる切削

・穴面取りを行う場合は下記の面取り条件で送りを50％でご使用下さい。（面取り加工のみ）
・機械、チャックは剛性のある精度の高いものをご使用ください。
・切削油は被削材に適したものを選定してください。
・ご使用の加工機で回転速度が上がらない場合は、送り速度と回転速度を同じ比率で下げてご使用ください。
・エンドミル取り付け時の刃先の振れは0.01mm以内に抑えてください。
・刃の根本付近を使用した場合の加工条件です。（面取り加工のみ）

型番 TSC-SVEM
＜面取り加工＞

被削材	機械構造用炭素鋼（S45C～S55C）		合金工具鋼（SKD、SUS、SCM）		アルミ合金（A5052等）
刃径D	送り速度（mm/min）	回転速度（min-1）	送り速度（mm/min）	回転速度（min-1）	送り速度（mm/min）	回転速度（min-1）
3	860	9,600	480	8,000	1,150	19,200
4	650	7,200	360	6,000	860	14,400
6	430	4,800	240	4,000	580	9,600
8	430	3,600	180	3,000	580	7,200
10	410	2,900	140	2,400	530	5,800
12	380	2,400	120	2,000	510	4,800
16	300	1,800	100	1,500	400	3,600
Ad	≦0.3D

＜V溝加工＞

被削材	機械構造用炭素鋼（S45C～S55C）		合金工具鋼（SKD、SUS、SCM）		アルミ合金（A5052等）
V溝幅 Rd	送り速度（mm/min）	回転速度（min-1）	送り速度（mm/min）	回転速度（min-1）	送り速度（mm/min）	回転速度（min-1）
0.5	373	50,000	240	48,000	370	50,000
1	430	28,800	240	24,000	580	38,400
1.5	430	19,200	240	16,000	580	25,600
2	430	14,400	240	12,000	580	19,200
3	430	9,600	240	8,000	580	12,800
4	330	7,200	180	6,000	430	9,600
5	260	5,800	140	4,800	344	7,700
Ad	≦0.1D

技術情報

型番リスト

表示件数

型番

面取り刃両角（θ）

(°)

大径（D）

(mm)

シャンクサイズ

全長

(mm)

最小発注数量

60	3	3	50	1個
90	3	3	50	1個
120	3	3	50	1個
60	4	4	50	1個
90	4	4	50	1個
120	4	4	50	1個
60	6	6	60	1個
90	6	6	60	1個
120	6	6	60	1個
60	8	8	60	1個
90	8	8	60	1個
120	8	8	60	1個
60	10	10	65	1個
90	10	10	65	1個
120	10	10	65	1個
60	12	12	75	1個
90	12	12	75	1個
120	12	12	75	1個
60	16	16	100	1個
90	16	16	100	1個
120	16	16	100	1個

通常単価(税別) (税込単価)	通常出荷日

5,140円 ( 5,654円 )	在庫品1日目当日出荷可能
5,140円 ( 5,654円 )	在庫品1日目当日出荷可能
5,140円 ( 5,654円 )	在庫品1日目当日出荷可能
5,540円 ( 6,094円 )	在庫品1日目当日出荷可能
5,540円 ( 6,094円 )	在庫品1日目当日出荷可能
5,540円 ( 6,094円 )	在庫品1日目当日出荷可能
5,940円 ( 6,534円 )	在庫品1日目当日出荷可能
5,940円 ( 6,534円 )	在庫品1日目当日出荷可能
5,940円 ( 6,534円 )	在庫品1日目当日出荷可能
6,930円 ( 7,623円 )	在庫品1日目当日出荷可能
6,930円 ( 7,623円 )	在庫品1日目当日出荷可能
6,930円 ( 7,623円 )	在庫品1日目当日出荷可能
9,900円 ( 10,890円 )	在庫品1日目当日出荷可能
9,900円 ( 10,890円 )	在庫品1日目当日出荷可能
9,900円 ( 10,890円 )	在庫品1日目当日出荷可能
11,600円 ( 12,760円 )	在庫品1日目当日出荷可能
11,600円 ( 12,760円 )	在庫品1日目当日出荷可能
11,600円 ( 12,760円 )	在庫品1日目当日出荷可能
20,040円 ( 22,044円 )	在庫品1日目当日出荷可能
20,040円 ( 22,044円 )	在庫品1日目当日出荷可能
20,040円 ( 22,044円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

【特長】
・面取り・Ｖ溝加工に最適
・高耐酸化性、高硬度の特性を持つコーティングにより、長寿命化を実現。被膜特性として、高速加工・ドライ加工で効果を発揮
・再研磨可能。ご利用手順・対応範囲・価格・納期などは「再研磨サービス」専用ページをご確認ください。

ご注意

「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

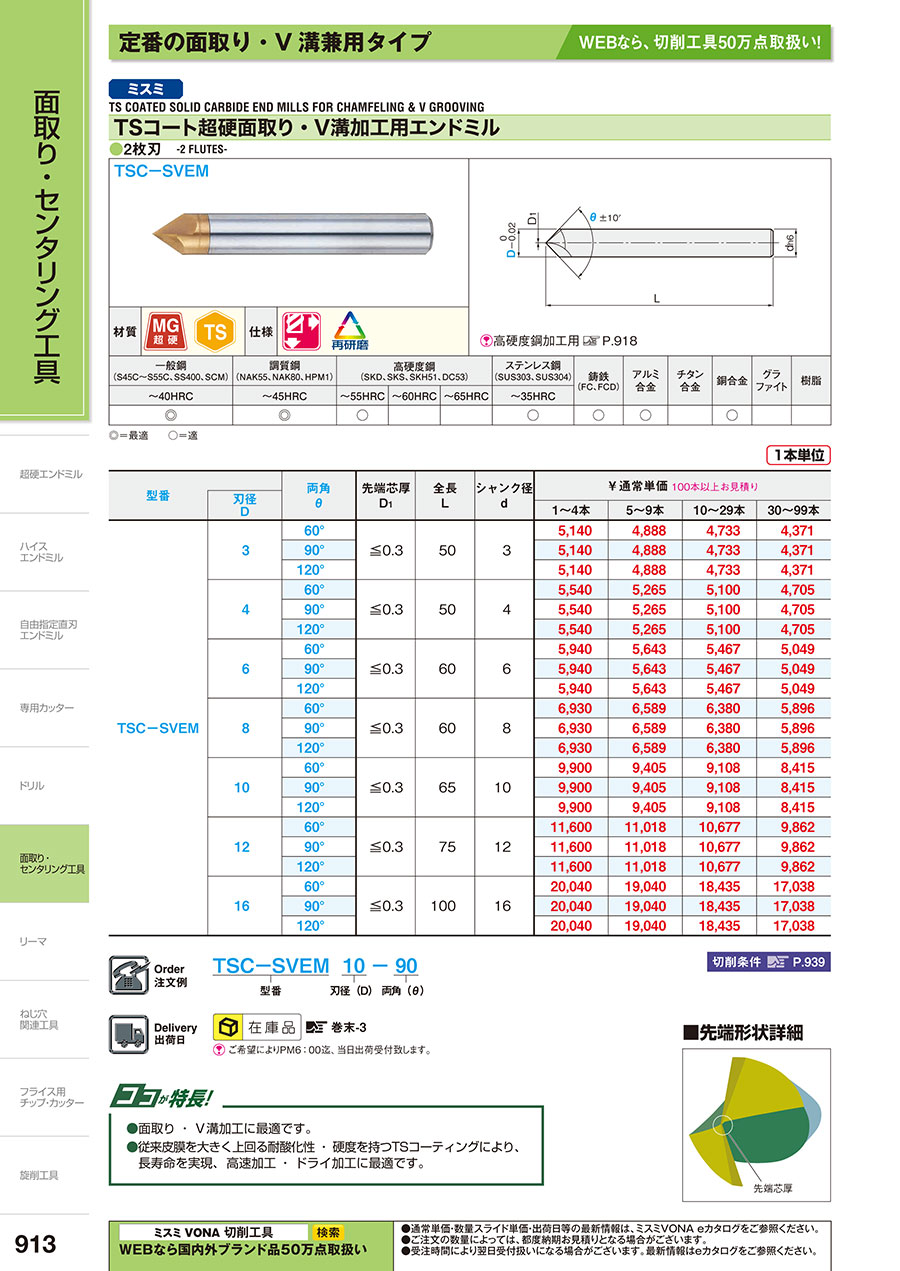

カタログ

商品TOP

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ＴＳコート超硬面取り用エンドミル 2枚刃のレビュー

3.7平均満足度：3.717件のレビュー

星5
18%
星4
65%
星3
0%
星2
6%
星1
12%

ベークライト板（紙)へ深さ4mmの穴空け

満足度：1.02016/07/04

穴４個目で先端が欠けた。超硬がベークライト板で欠ける物でしょうか、ステンレスのV溝加工が出来るのか不透明。

8人が参考にしています。

V溝加工

満足度：1.02016/05/18

先端の研磨不具合でアルミA7075を深さ０，３削り　回転数１７０００送りF300加工距離１００ミリ～３００ミリ位で先端は...もっと読む

7人が参考にしています。

樹脂材への面取り加工

満足度：4.02016/07/17

60、90、120度のΦ6を長年使用しております。先端芯最少が選択のポイントですが、60度は先端が欠けやすいです。

3人が参考にしています。

面取り

満足度：4.02018/09/29

アルミや真鍮でしたら刃持ちは良いのですがステンレスですとそこまで持ちません。価格は安くないので慎重に使っています。

1人が参考にしています。

位置確認のV溝指定を加工に使用

満足度：5.02022/11/09

リップ鋼へのV溝位置決め指定があり、加工出来るエンドミルが無いかと探していたら、ドンピシャのエンドミルでした。切れ味も...もっと読む

0人が参考にしています。

17件全て見る

よくあるご質問（FAQ）

Q面取り用のエンドミルはありますでしょうか？

超硬ですがTSC-SVEMがあります。

Q被削材：鋼、アルミ　両角６０度　０．５ｍｍのＶ溝を加工したいが、どれが良いですか？また、フライスは２０００ｒｐｍしか回らないが、切削条件は？

TSC-SVEM6-60をご紹介致します。回転数は本来１０,０００ｒｐｍ以上を推奨しますが、２,０００ｒｐｍの場合送りは50mm/minまで落として下さい。

Qシャンク径：3 or 4 or 6　で、先端：90°のV字型エンドミルの型式を教えて欲しい。被削材：アルミ、FRP（頻度は低い）、用途　：V溝（側刃は無くても良い）　

被超硬のTSC-SVEM3-90、SVEM4-90、SVEM6-90　をご紹介します。

その他のよくあるご質問（1件）を見る
