ＴｉCＮコート粉末ハイス鋼ラフィングエンドミル ロング/センターカット

ＴｉCＮコート粉末ハイス鋼ラフィングエンドミル ロング/センターカット
  • ＴｉCＮコート粉末ハイス鋼ラフィングエンドミル ロング/センターカット
  • VPM-RFPL10
  • VPM-RFPL10
  • VPM-RFPL15
通常単価(税別)
4,500円～16,480円
税込単価
4,950円～18,128円
通常出荷日：在庫品1日目当日出荷可能

【特長】・耐久性が期待できる粉末ハイス鋼ラフィングのロング刃長タイプ・潤滑性に優れたコーティングでウェ...

詳細を確認
  • 「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
    詳細は「切削工具データダウンロードサービス」ページからご確認ください。

よく一緒に見られています

ＴｉCＮコート粉末ハイス鋼ラフィングエンドミル ショート/センターカット

ミスミ

ＴｉCＮコート粉末ハイス鋼ラフィングエンドミル ショート/センターカット
通常価格(税別)： 2,770円 (税込価格：3,047円)

通常出荷日：在庫品1日目

よく一緒に見られています

ＴｉCＮコート粉末ハイス鋼ラフィングエンドミル レギュラー/センターカット

ミスミ

ＴｉCＮコート粉末ハイス鋼ラフィングエンドミル レギュラー/センターカット
通常価格(税別)： 3,160円 (税込価格：3,476円)

通常出荷日：在庫品1日目

未確定：候補が8型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品仕様

納期



仕様・概要

ＴｉＣＮコート粉末ハイス鋼ラフィングエンドミル　ロング・センターカット:関連画像

推奨切削条件

型番 VPM-RFPL

ＴｉCＮコート粉末ハイス鋼ラフィングエンドミル ロング/センターカット 推奨切削条件
  • 溝切削は、Ad=1.0D、側面切削は、Ad=1.5D、Rd=0.5Dを基準としています。
  • 機械、チャックは剛性のある精度の高いものをご使用ください。
  • 切削油は被削材に適したものを選定してください。
  • ご使用の機械で回転速度が上がらない場合は、送り速度と回転速度を同じ比率で下げてご使用ください。

D＞dのサイズは、下記条件の×80%でご使用ください。

■溝切削・側面切削

被削材機械構造用炭素鋼
（S45C～S55C）		合金工具鋼
（SKD、SUS、SCM）		調質鋼（35～40HRC）
（HPM、NAK）		アルミニウム合金
刃径D送り速度（mm/min）回転速度
（min-1）		送り速度（mm/min）回転速度
（min-1）		送り速度（mm/min）回転速度
（min-1）		送り速度（mm/min）回転速度
（min-1）
溝側面溝側面溝側面溝側面
5801302,160701001,62040701,0801302003,240
6801401,800701101,35040709001302102,700
8801401,350701101,06040707201302102,040
101001601,0607012086050805701402301,620
121001609007012072050804801602501,380
141001707708014061050904101602601,140
161201906808014054050903601802901,020
1812020061010016048070100320180300900
2012020054010016043070100280180300840
2212020048010016038070100250180300720
25120200430801403405090230180300660
28120190390801403005090200180290590
30120190360801402805090190180290540
32110170340801402505080170160260500


ＴｉＣＮコート粉末ハイス鋼ラフィングエンドミル　ロング・センターカット:関連画像

型番リスト

表示件数
  • 1
    • 型番
    VPM-RFPL10
    VPM-RFPL12
    VPM-RFPL15
    VPM-RFPL16
    VPM-RFPL18
    VPM-RFPL20
    VPM-RFPL25
    VPM-RFPL30

    加工用途（加工形状）

    刃径

    (mm)

    刃数

    (枚)

    刃長

    (mm)

    シャンク径

    (mm)

    全長

    (mm)

    刃径公差

    		最小発注数量
    平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み
    10
    4
    45
    10
    95
    ±0.075
    1個
    平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み
    12
    4
    53
    12
    110
    ±0.090
    1個
    平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み
    15
    4
    53
    12
    110
    ±0.090
    1個
    平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み
    16
    4
    63
    16
    123
    ±0.090
    1個
    平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み
    18
    4
    63
    16
    123
    ±0.090
    1個
    平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み
    20
    4
    75
    20
    141
    ±0.105
    1個
    平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み
    25
    4
    90
    25
    166
    ±0.105
    1個
    平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み
    30
    5
    90
    25
    166
    ±0.105
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    4,500円
    ( 4,950円 )
    在庫品1日目当日出荷可能
    5,810円
    ( 6,391円 )
    在庫品1日目当日出荷可能
    6,930円
    ( 7,623円 )
    在庫品1日目当日出荷可能
    7,280円
    ( 8,008円 )
    在庫品1日目当日出荷可能
    7,660円
    ( 8,426円 )
    在庫品1日目当日出荷可能
    8,520円
    ( 9,372円 )
    在庫品1日目当日出荷可能
    12,080円
    ( 13,288円 )
    在庫品1日目当日出荷可能
    16,480円
    ( 18,128円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    【特長】
    ・耐久性が期待できる粉末ハイス鋼ラフィングのロング刃長タイプ
    ・潤滑性に優れたコーティングでウェット加工や切削速度40m/min以下での加工に効果的
    ・再研磨可能。ご利用手順・対応範囲・価格・納期などは「再研磨サービス」専用ページをご確認ください。

    ご注意

    • 「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
      詳細は「切削工具データダウンロードサービス」ページからご確認ください。

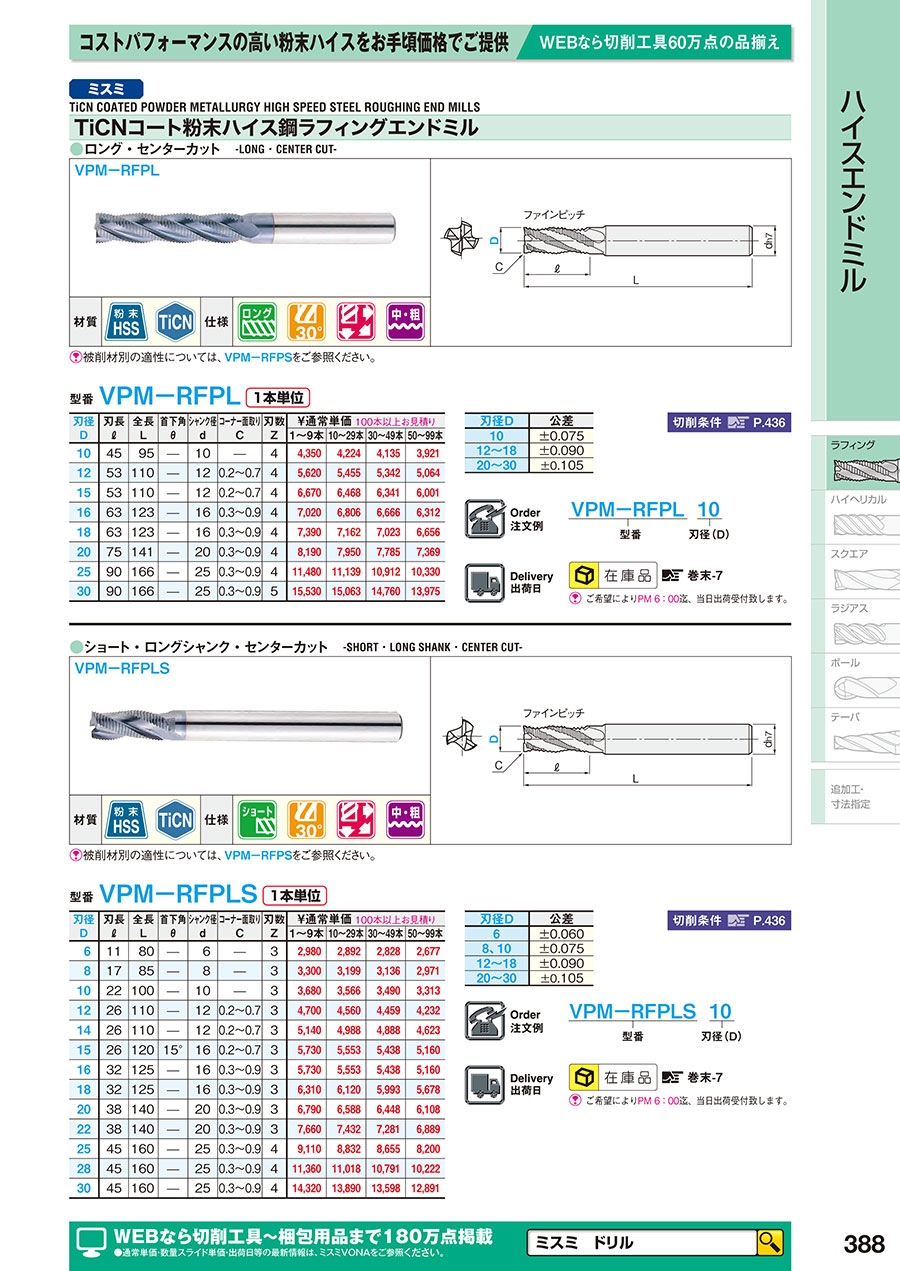

    カタログ

    • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

    388

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    ＴｉCＮコート粉末ハイス鋼ラフィングエンドミル ロング/センターカットのレビュー
    4.3平均満足度：4.39件のレビュー
    切削加工
    4
    満足度：4.02023/01/27
    割と刃の持ちがよいように思えます。商品が短納期で届くので助かっています。
    0人が参考にしています。
    粗取り加工
    4
    満足度：4.02022/04/28
    ミスミの刃物は国産メーカー品と比べて価格が安いので助かります。使用した感じは品質も問題なく普通に使えます。納期も早いので...もっと読む
    0人が参考にしています。
    部品加工用
    5
    満足度：5.02022/04/05
    この商品は以前から同じものを部品加工用として、機械に装着して使用しているものになります。長年使用しているものですので、使...もっと読む
    0人が参考にしています。
    焼き入れ
    4
    満足度：4.02021/08/26
    焼き入れ材を 荒加工で切削できるので 普通のエンドミルだと無理ですね
    0人が参考にしています。
    フライス加工
    4
    満足度：4.02021/06/15
    深く削る必要があり、ロングのラフィングエンドミルを探していました。 コーティング付でこの価格で購入でき良かったです。
