4,480円 ( 4,928円 ) | 在庫品1日目当日出荷可能 |
4,480円 ( 4,928円 ) | 在庫品1日目当日出荷可能 |
2,990円 ( 3,289円 ) | 在庫品1日目当日出荷可能 |
2,990円 ( 3,289円 ) | 在庫品1日目当日出荷可能 |
2,990円 ( 3,289円 ) | 在庫品1日目当日出荷可能 |
3,340円 ( 3,674円 ) | 在庫品1日目当日出荷可能 |
3,340円 ( 3,674円 ) | 在庫品1日目当日出荷可能 |
3,340円 ( 3,674円 ) | 在庫品1日目当日出荷可能 |
3,340円 ( 3,674円 ) | 在庫品1日目当日出荷可能 |
3,340円 ( 3,674円 ) | 在庫品1日目当日出荷可能 |
3,800円 ( 4,180円 ) | 在庫品1日目当日出荷可能 |
3,800円 ( 4,180円 ) | 在庫品1日目当日出荷可能 |
3,800円 ( 4,180円 ) | 在庫品1日目当日出荷可能 |

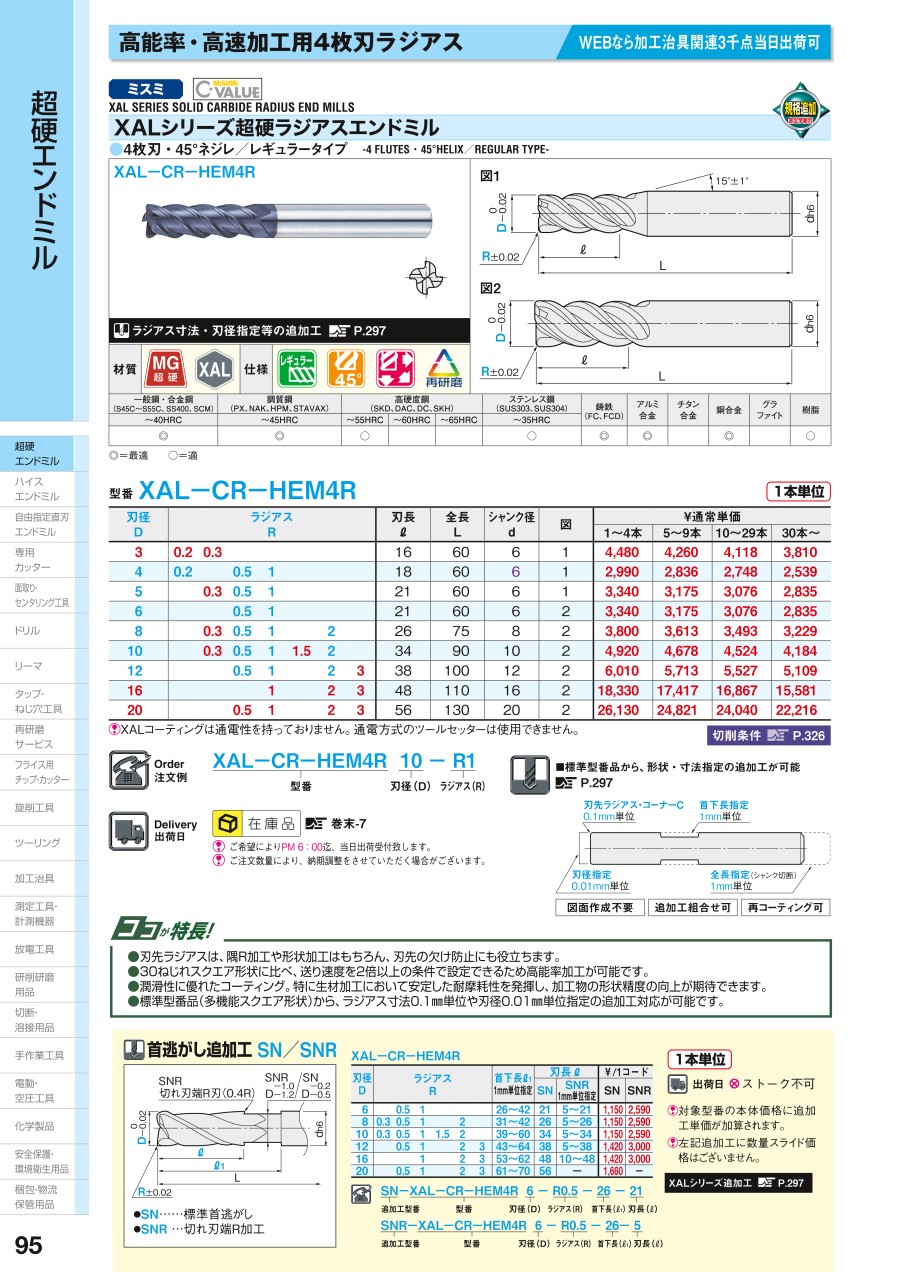

【特長】
・アルミ・銅・S45C・SS材・NAK55等の部品加工、金型加工に幅広く使用可能
・刃先ラジアス形状により、隅R加工や形状加工はもちろん、刃先の欠け防止にもお役立ち
・切れ味重視の刃先形状・潤滑性に優れたコーティングにより、形状精度・耐摩耗性向上（XALシリーズは通電性を持っておりません。通電方式のツールセッターは使用できません）
・再研磨可能。ご利用手順・対応範囲・価格・納期などは「再研磨サービス」専用ページをご確認ください。
三次元形状の倣い加工に、ボールエンドミルではなくラジアスエンドミルを使用するという話を最近よく聞きます。ラジアスエンドミルを使うと具体的にどのようなメリットがあるのでしょうか。
ボールエンドミルの刃径は刃先Rの2倍ですが、ラジアスエンドミルの刃径は刃先Rの寸法に関係なく大きくすることが可能です。刃径が大きいと以下の点で切削条件が良化します。
刃径が大きいと工具剛性が高く、特に小径の場合たおれを小さく抑えることができ、安定した切削が可能です。また、実切削径が大きくなり速い切削速度で加工することが可能なため、加工面精度の向上や工具寿命の向上が見込めます。
ラジアスエンドミルは、ボールエンドミルよりもピックフィードを大きくとることができ、粗加工における加工能率の向上が可能です。
| シリーズ名 | コーティング種 | 主な被削材 | 耐酸化性（°） | 表面硬度(HV) |
| XAL | AlCrN系 | 一般鋼～調質鋼 | 約1,000前後 | 約3,100前後 |
■溝切削条件
| 被削材 | 機械構造用炭素鋼 （S45C～S55C） | 合金工具鋼 （SKD、SUS、SCM） | 調質鋼（35～40HRC） （HPM、NAK） | 銅合金・アルミ合金 | ||||
|---|---|---|---|---|---|---|---|---|
| 刃径 D | 送り速度 （mm/min） | 回転速度 （min-1） | 送り速度 （mm/min） | 回転速度 （min-1） | 送り速度 （mm/min） | 回転速度 （min-1） | 送り速度 （mm/min） | 回転速度 （min-1） |
| 1 | 410 | 19,920 | 350 | 14,880 | 230 | 12,890 | 500 | 23,910 |
| 1.5 | 460 | 16,600 | 390 | 12,400 | 260 | 10,740 | 550 | 19,920 |
| 2 | 550 | 13,340 | 470 | 9,960 | 310 | 8,630 | 660 | 16,000 |
| 2.5 | 660 | 10,710 | 560 | 8,000 | 380 | 6,930 | 790 | 12,850 |
| 3 | 740 | 8,930 | 620 | 6,670 | 420 | 5,780 | 890 | 10,710 |
| 4 | 740 | 6,670 | 710 | 4,990 | 470 | 4,360 | 890 | 8,000 |
| 5 | 750 | 5,360 | 690 | 3,990 | 500 | 3,470 | 900 | 6,430 |
| 6 | 750 | 4,460 | 590 | 3,360 | 520 | 2,890 | 900 | 5,360 |
| 8 | 690 | 3,360 | 580 | 2,520 | 540 | 2,150 | 830 | 4,030 |
| 10 | 640 | 2,680 | 560 | 2,000 | 490 | 1,730 | 770 | 3,210 |
| 12 | 640 | 2,210 | 500 | 1,680 | 460 | 1,470 | 770 | 2,650 |
| 16 | 640 | 1,680 | 450 | 1,260 | 390 | 1,100 | 770 | 2,020 |
| 20 | 540 | 1,310 | 400 | 1,000 | 350 | 870 | 640 | 1,580 |
| Ad | ≦0.5D | |||||||
■側面切削条件
| 被削材 | 機械構造用炭素鋼 （S45C～S55C） | 合金工具鋼 （SKD、SUS、SCM） | 調質鋼（35～40HRC） （HPM、NAK） | 銅合金・アルミ合金 | ||||
|---|---|---|---|---|---|---|---|---|
| 刃径 D | 送り速度 （mm/min） | 回転速度 （min-1） | 送り速度 （mm/min） | 回転速度 （min-1） | 送り速度 （mm/min） | 回転速度 （min-1） | 送り速度 （mm/min） | 回転速度 （min-1） |
| 1 | 570 | 24,850 | 440 | 19,460 | 320 | 15,470 | 680 | 29,820 |
| 1.5 | 640 | 20,710 | 500 | 16,210 | 360 | 12,890 | 770 | 24,850 |
| 2 | 760 | 16,630 | 600 | 13,020 | 440 | 10,350 | 920 | 19,960 |
| 2.5 | 910 | 13,360 | 710 | 10,460 | 520 | 8,320 | 1,100 | 16,030 |
| 3 | 1,020 | 11,130 | 800 | 8,720 | 580 | 6,930 | 1,230 | 13,360 |
| 4 | 1,050 | 8,350 | 860 | 6,510 | 620 | 5,200 | 1,260 | 10,020 |
| 5 | 1,100 | 6,670 | 890 | 5,200 | 660 | 4,150 | 1,320 | 8,000 |
| 6 | 1,310 | 5,570 | 990 | 4,360 | 690 | 3,470 | 1,580 | 6,680 |
| 8 | 1,310 | 4,200 | 940 | 3,260 | 670 | 2,570 | 1,580 | 5,040 |
| 10 | 1,160 | 3,360 | 900 | 2,630 | 620 | 2,050 | 1,390 | 4,030 |
| 12 | 1,160 | 2,780 | 890 | 2,150 | 560 | 1,730 | 1,390 | 3,340 |
| 16 | 1,000 | 2,100 | 780 | 1,630 | 470 | 1,310 | 1,200 | 2,520 |
| 20 | 800 | 1,680 | 620 | 1,310 | 410 | 1,030 | 960 | 2,020 |
| Ad | ≦1.5D | ≦1.5D | ≦1.5D | ≦1.5D | ||||
| Rd | ≦0.2D | ≦0.1D | ≦0.1D | ≦0.2D | ||||
● 「首逃し追加工のみ」 の追加工型番
SN－：標準首逃し加工 ／SNR－：首逃し切れ刃端Ｒ付（0.4Ｒ）加工
● 最短3日目出荷で対応
― 追加工ご指定手順 ― （1） ミスミVONAトップページより、【切削工具】→【エン （2） 【メーカーで絞り込む】で「ミスミ」、【標準/追加工 （3） 「刃径・刃数」等の【仕様・寸法】を指定し、追加工 （4） 【仕様・寸法で絞り込む】の【タイプ】より、ご希望の （5） SN-は「首下長」、SNR-は「刃長・首下長」寸法を （6） 【価格を確認】で、価格・出荷日をチェックし発注 ※追加工型番がお決まりの場合は、ミスミVONA |
● 「刃先・刃径」指定、「首逃し・再コート」との複数指定時の追加工型番
● 最短5日目出荷で対応
― 追加工ご指定手順 ― （1） ミスミVONAトップページより、【切削工具】→【エン （2） 【メーカーで絞り込む】で「ミスミ」、【標準/追加工 （3） 「刃径・刃数」等の【仕様・寸法】を指定し、追加工 （4） 【仕様・寸法で絞り込む】の【タイプ】より、ご希望の （5） 【追加工・オプションを選択する】で、追加工内容・ （6） 【価格を確認】で、価格・出荷日をチェックし発注 ※追加工型番がお決まりの場合は、ミスミVONA |
