超硬スクエアエンドミル 2枚刃/刃長2D（ショート）タイプ

数量スライド割引
一部当日出荷可能

平均満足度4.0

この商品のレビューをみる（6件）

通常単価(税別): -

税込単価: -

【特長】・汎用性が高く、幅広い用途で使用可能・ノンコート2枚刃の刃長2Dショー...

詳細情報を確認する

規格・仕様：

ノンコート
一般鋼
2枚刃
S（ショート）

工具材質
超硬
被削材
一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / アルミ / 銅
ねじれ角
標準ネジレ(30～44°)
コーティング
ノンコート
刃数 (枚)
2
刃径公差
0～-0.02

ご注意

「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が633型番あります。

外形図
型番リスト
詳細情報

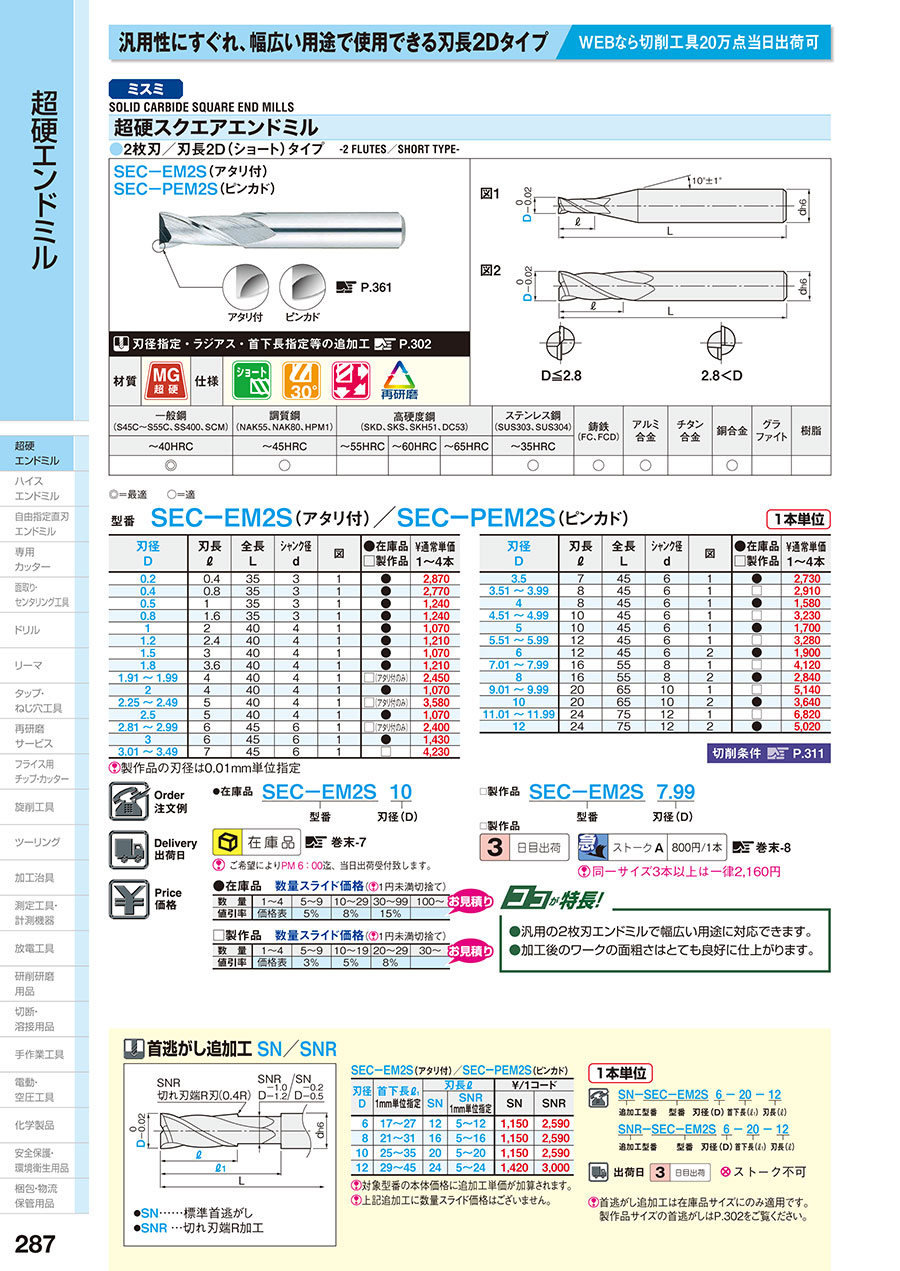

カタログ

外形図

超硬スクエアエンドミル　２枚刃／刃長２Ｄ（ショート）タイプ:関連画像

型番リスト

表示件数

...

型番

加工用途（加工形状）

標準/追加工区分

刃径

(mm)

刃長

(mm)

首下長

(mm)

シャンク径

(mm)

全長

(mm)

コーナー形状

CAM・工具管理ソフト用データ

CADデータ有無

(2D/3D)

首径

(mm)

図

●在庫品　□製作品

最小発注数量

平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	0.2	0.4	-	3	35	アタリ付き	tebis / Zoller	2D/3D	-	1	●	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	0.4	0.8	-	3	35	アタリ付き	tebis / Zoller	2D/3D	-	1	●	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	0.5	1	-	3	35	アタリ付き	tebis / Zoller	2D/3D	-	1	●	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	0.8	1.6	-	3	35	アタリ付き	tebis / Zoller	2D/3D	-	1	●	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	1	2	-	4	40	アタリ付き	tebis / Zoller	2D/3D	-	1	●	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	1.2	2.4	-	4	40	アタリ付き	tebis / Zoller	2D/3D	-	1	●	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	1.5	3	-	4	40	アタリ付き	tebis / Zoller	2D/3D	-	1	●	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	1.8	3.6	-	4	40	アタリ付き	tebis / Zoller	2D/3D	-	1	●	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	1.91	4	-	4	40	アタリ付き	-	-	-	1	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	1.92	4	-	4	40	アタリ付き	-	-	-	1	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	1.93	4	-	4	40	アタリ付き	-	-	-	1	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	1.94	4	-	4	40	アタリ付き	-	-	-	1	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	1.95	4	-	4	40	アタリ付き	-	-	-	1	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	1.96	4	-	4	40	アタリ付き	-	-	-	1	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	1.97	4	-	4	40	アタリ付き	-	-	-	1	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	1.98	4	-	4	40	アタリ付き	-	-	-	1	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	1.99	4	-	4	40	アタリ付き	-	-	-	1	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	2	4	-	4	40	アタリ付き	tebis / Zoller	2D/3D	-	1	●	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	2.5	5	-	4	40	アタリ付き	tebis / Zoller	2D/3D	-	1	●	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	2.25	5	-	4	40	アタリ付き	-	-	-	1	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	2.26	5	-	4	40	アタリ付き	-	-	-	1	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	2.27	5	-	4	40	アタリ付き	-	-	-	1	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	2.28	5	-	4	40	アタリ付き	-	-	-	1	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	2.29	5	-	4	40	アタリ付き	-	-	-	1	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	2.3	5	-	4	40	アタリ付き	-	-	-	1	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	2.31	5	-	4	40	アタリ付き	-	-	-	1	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	2.32	5	-	4	40	アタリ付き	-	-	-	1	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	2.33	5	-	4	40	アタリ付き	-	-	-	1	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	2.34	5	-	4	40	アタリ付き	-	-	-	1	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	2.35	5	-	4	40	アタリ付き	-	-	-	1	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	2.36	5	-	4	40	アタリ付き	-	-	-	1	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	2.37	5	-	4	40	アタリ付き	-	-	-	1	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	2.38	5	-	4	40	アタリ付き	-	-	-	1	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	2.39	5	-	4	40	アタリ付き	-	-	-	1	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	2.4	5	-	4	40	アタリ付き	-	-	-	1	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	2.41	5	-	4	40	アタリ付き	-	-	-	1	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	2.42	5	-	4	40	アタリ付き	-	-	-	1	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	2.43	5	-	4	40	アタリ付き	-	-	-	1	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	2.44	5	-	4	40	アタリ付き	-	-	-	1	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	2.45	5	-	4	40	アタリ付き	-	-	-	1	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	2.46	5	-	4	40	アタリ付き	-	-	-	1	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	2.47	5	-	4	40	アタリ付き	-	-	-	1	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	2.48	5	-	4	40	アタリ付き	-	-	-	1	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	2.49	5	-	4	40	アタリ付き	-	-	-	1	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	2.81	6	-	6	45	アタリ付き	-	-	-	1	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	2.82	6	-	6	45	アタリ付き	-	-	-	1	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	2.83	6	-	6	45	アタリ付き	-	-	-	1	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	2.84	6	-	6	45	アタリ付き	-	-	-	1	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	2.85	6	-	6	45	アタリ付き	-	-	-	1	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	2.86	6	-	6	45	アタリ付き	-	-	-	1	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	2.87	6	-	6	45	アタリ付き	-	-	-	1	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	2.88	6	-	6	45	アタリ付き	-	-	-	1	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	2.89	6	-	6	45	アタリ付き	-	-	-	1	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	2.9	6	-	6	45	アタリ付き	-	-	-	1	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	2.91	6	-	6	45	アタリ付き	-	-	-	1	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	2.92	6	-	6	45	アタリ付き	-	-	-	1	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	2.93	6	-	6	45	アタリ付き	-	-	-	1	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	2.94	6	-	6	45	アタリ付き	-	-	-	1	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	2.95	6	-	6	45	アタリ付き	-	-	-	1	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	2.96	6	-	6	45	アタリ付き	-	-	-	1	□	1個

通常単価(税別) (税込単価)	通常出荷日

2,870円 ( 3,157円 )	在庫品1日目当日出荷可能
2,770円 ( 3,047円 )	在庫品1日目当日出荷可能
1,240円 ( 1,364円 )	在庫品1日目当日出荷可能
1,240円 ( 1,364円 )	在庫品1日目当日出荷可能
1,070円 ( 1,177円 )	在庫品1日目当日出荷可能
1,210円 ( 1,331円 )	在庫品1日目当日出荷可能
1,070円 ( 1,177円 )	在庫品1日目当日出荷可能
1,210円 ( 1,331円 )	在庫品1日目当日出荷可能
2,450円 ( 2,695円 )	3日目
2,450円 ( 2,695円 )	3日目
2,450円 ( 2,695円 )	3日目
2,450円 ( 2,695円 )	3日目
2,450円 ( 2,695円 )	3日目
2,450円 ( 2,695円 )	3日目
2,450円 ( 2,695円 )	3日目
2,450円 ( 2,695円 )	3日目
2,450円 ( 2,695円 )	3日目
1,070円 ( 1,177円 )	在庫品1日目当日出荷可能
1,070円 ( 1,177円 )	在庫品1日目当日出荷可能
3,580円 ( 3,938円 )	3日目
3,580円 ( 3,938円 )	3日目
3,580円 ( 3,938円 )	3日目
3,580円 ( 3,938円 )	3日目
3,580円 ( 3,938円 )	3日目
3,580円 ( 3,938円 )	3日目
3,580円 ( 3,938円 )	3日目
3,580円 ( 3,938円 )	3日目
3,580円 ( 3,938円 )	3日目
3,580円 ( 3,938円 )	3日目
3,580円 ( 3,938円 )	3日目
3,580円 ( 3,938円 )	3日目
3,580円 ( 3,938円 )	3日目
3,580円 ( 3,938円 )	3日目
3,580円 ( 3,938円 )	3日目
3,580円 ( 3,938円 )	3日目
3,580円 ( 3,938円 )	3日目
3,580円 ( 3,938円 )	3日目
3,580円 ( 3,938円 )	3日目
3,580円 ( 3,938円 )	3日目
3,580円 ( 3,938円 )	3日目
3,580円 ( 3,938円 )	3日目
3,580円 ( 3,938円 )	3日目
3,580円 ( 3,938円 )	3日目
3,580円 ( 3,938円 )	3日目
2,400円 ( 2,640円 )	3日目
2,400円 ( 2,640円 )	3日目
2,400円 ( 2,640円 )	3日目
2,400円 ( 2,640円 )	3日目
2,400円 ( 2,640円 )	3日目
2,400円 ( 2,640円 )	3日目
2,400円 ( 2,640円 )	3日目
2,400円 ( 2,640円 )	3日目
2,400円 ( 2,640円 )	3日目
2,400円 ( 2,640円 )	3日目
2,400円 ( 2,640円 )	3日目
2,400円 ( 2,640円 )	3日目
2,400円 ( 2,640円 )	3日目
2,400円 ( 2,640円 )	3日目
2,400円 ( 2,640円 )	3日目
2,400円 ( 2,640円 )	3日目

...

基本情報
特徴・使用例
追加工・追加コーディング

基本情報

【特長】
・汎用性が高く、幅広い用途で使用可能
・ノンコート2枚刃の刃長2Dショートタイプ
・再研磨可能。ご利用手順・対応範囲・価格・納期などは「再研磨サービス」専用ページをご確認ください。

ご注意

「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

技術情報

特徴・使用例

技術情報

Q スクエアエンドミルのピンカド、アタリ付の違いは？
A ピンカドは刃先先端が鋭く、コーナの切れ味をよくしています。
アタリ付は先端の厚みを残して、刃先強度を増しています。

ピンカド		アタリ付

Q 「追加工（首逃しのみ）」「追加工（刃先・刃径・首逃し等）」とは？
A 標準在庫エンドミルに追加工を施すサービスです。

	標準型番の頭にSN-が付いた型番 ⇒標準首逃がし追加工型番標準型番の頭にSNR-が付いた型番 ⇒切れ刃端R付首逃し追加工型番

	標準型番の頭にT-が付いた型番 ⇒刃先形状、刃径変更、首逃がし等　様々な設定ができる追加工型番

詳細は下段の　追加工エンドミル指定方法　をご覧ください

推奨切削条件

機械、チャックは剛性のある精度の高いものをご使用ください。
切削油は被削材に適したものを選定してください。
ご使用の加工機で回転速度が上がらない場合は、送り速度と回転速度を同じ比率で下げてご使用ください。
エンドミル取り付け時の刃先の振れは0.01mm以内に抑えてください。
側面切削ではダウンカットでご使用ください。

型番 SEC-EM2S / SEC-PEM2S

■溝切削・側面切削

被削材	機械構造用炭素鋼（S45C～S55C）			合金工具鋼（SKD、SUS、SCM）			調質鋼（35～40HRC）（HPM、NAK）			銅合金・アルミ合金
刃径 D	送り速度（mm/min）		回転速度（min^-1）	送り速度（mm/min）		回転速度（min^-1）	送り速度（mm/min）		回転速度（min^-1）	送り速度（mm/min）		回転速度（min^-1）
刃径 D	溝	側面	回転速度（min^-1）	溝	側面	回転速度（min^-1）	溝	側面	回転速度（min^-1）	溝	側面	回転速度（min^-1）
0.1	50	110	23,520	40	90	23,520	20	40	23,520	80	150	36,750
0.2	60	130	23,520	60	110	23,520	30	50	23,520	110	200	36,750
0.3	80	160	23,520	60	120	23,520	40	80	23,520	130	250	36,750
0.4	90	180	23,520	60	130	23,520	40	90	20,220	140	280	36,750
0.5	90	180	22,790	60	130	18,380	40	90	16,170	150	290	36,750
0.6	90	180	19,850	60	130	14,340	40	90	12,500	170	340	36,750
0.7	90	180	17,640	60	130	12,500	40	90	11,030	180	370	36,750
0.8	90	180	15,810	60	130	11,400	50	100	9,930	210	430	36,750
0.9	90	180	13,970	60	130	9,930	50	100	8,820	240	470	36,020
1	90	180	12,870	60	130	9,190	50	100	8,090	260	520	34,920
1.2	90	180	11,030	60	130	7,720	50	100	6,840	250	500	29,770
1.3	90	180	10,290	60	130	7,280	50	100	6,400	250	480	27,930
1.5	90	180	9,190	60	130	6,550	50	100	5,810	240	470	23,520
1.8	100	190	7,720	60	130	5,520	50	100	5,000	240	470	20,580
2	100	190	7,130	60	130	5,150	50	110	4,630	230	460	17,640
2.5	120	240	6,030	60	130	4,490	50	110	3,900	260	520	14,700
3	130	250	5,080	80	150	3,900	60	110	3,230	290	590	11,760
3.5	140	280	4,410	90	180	3,380	60	120	2,790	310	620	10,290
4	150	310	3,970	90	180	3,090	60	130	2,580	330	670	8,820
4.5	180	350	3,750	100	190	2,870	70	140	2,350	370	740	7,720
5	200	400	3,530	100	190	2,580	80	150	2,210	400	790	6,990
5.5	200	400	3,230	100	190	2,350	80	150	1,990	400	790	6,470
6	200	400	2,940	100	190	2,140	80	150	1,840	390	780	5,810
7	200	400	2,500	100	190	1,840	80	150	1,550	390	780	5,080
8	190	390	2,210	90	180	1,620	80	150	1,400	390	760	4,340
9	190	390	1,910	90	180	1,400	80	150	1,110	380	750	3,900
10	180	370	1,760	90	180	1,250	70	140	1,110	370	740	3,460
11	180	370	1,620	90	180	1,180	70	140	990	370	740	3,230
12	180	370	1,470	90	180	1,030	70	140	880	380	750	2,940
14	170	330	1,290	90	180	920	60	130	740	340	670	2,580
16	150	290	1,110	80	170	810	60	120	590	290	590	2,210
20	110	220	880	60	130	590	40	90	440	220	440	1,760
刃径D	Ad		Rd	Ad		Rd	Ad		Rd	Ad		Rd
刃径D	溝	側面		溝	側面		溝	側面		溝	側面
D<1	≦0.02D	≦1.5D	≦0.05D	≦0.02D	≦1.5D	≦0.05D	≦0.02D	≦1.5D	≦0.05D	≦0.1D	≦1.5D	≦0.1D
1≦D＜3	≦0.05D		≦0.07D	≦0.05D		≦0.07D	≦0.05D		≦0.07D	≦0.2D		≦0.2D
3≦D＜6	≦0.15D		≦0.1D	≦0.15D		≦0.1D	≦0.15D		≦0.1D
6≦D	≦0.2D		≦0.15D	≦0.2D		≦0.15D	≦0.2D		≦0.15D

追加工・追加コーディング

追加工

追加工エンドミル指定方法

追加工（首逃しのみ）　SN－/ SNR－

● 「首逃し追加工のみ」の追加工型番
　SN－：標準首逃し加工／SNR－：首逃し切れ刃端R付（0.4R）加工
● 最短3日目出荷で対応

超硬スクエアエンドミル 2枚刃/刃長2D（ショート）タイプ:関連画像

― 追加工ご指定手順 ―

（1）ミスミVONAトップページより、【切削工具】→【エン
ドミル】→【超硬エンドミル】を選択

（2）【メーカーで絞り込む】で「ミスミ」、【標準/追加工
区分】で「追加工（首逃しのみ）」を選択

（3）「刃径・刃数」等の【仕様・寸法】を指定し、追加工
対象となる商品シリーズページへ移動

（4）【仕様・寸法で絞り込む】の【タイプ】より、ご希望の
「追加工型番（タイプ）」を選択

（5） SN-は「首下長」、SNR-は「刃長・首下長」寸法を
指定し、追加工型番を確定

（6）【価格を確認】で、価格・出荷日をチェックし発注

※追加工型番がお決まりの場合は、ミスミVONA
　　トップページの「検索ボックス」へ直接入力

追加工（刃先・刃径・首逃し等）　Ｔ－

● 「刃先・刃径」指定、「首逃し・再コート」との複数指定時の追加工型番
● 最短5日目出荷で対応

超硬スクエアエンドミル 2枚刃/刃長2D（ショート）タイプ:関連画像

― 追加工ご指定手順 ―

（1）ミスミVONAトップページより、【切削工具】→【エン
ドミル】→【超硬エンドミル】を選択

（2）【メーカーで絞り込む】で「ミスミ」、【標準/追加工
区分】で「追加工（刃先・刃径・首逃し等）」を選択

（3）「刃径・刃数」等の【仕様・寸法】を指定し、追加工
対象となる商品シリーズページへ移動

（4）【仕様・寸法で絞り込む】の【タイプ】より、ご希望の
「追加工型番（タイプ）」を選択

（5）【追加工・オプションを選択する】で、追加工内容・
寸法を指定し、追加工型番を確定

（6）【価格を確認】で、価格・出荷日をチェックし発注

※追加工型番がお決まりの場合は、ミスミVONA
　　トップページの「検索ボックス」へ直接入力

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。また、価格は適宜変更しております。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

超硬スクエアエンドミル 2枚刃/刃長2D（ショート）タイプのレビュー

4平均満足度：4.06件のレビュー

星5
0%
星4
100%
星3
0%
星2
0%
星1
0%

ミーリング加工

満足度：4.02023/04/15

S45Cのミーリング加工に使用ノンコートでも数量は稼げました。

0人が参考にしています。

切削加工

満足度：4.02023/02/26

エンドミルの外径寸法を0.01mm単位で選定できるのでとても便利でよい商品だと思います。

0人が参考にしています。

細かいサイズ

満足度：4.02022/09/09

0.01のサイズまで決めれるので、良いです。中途半端なリーマかこちらで迷いましたが、今回はこちらで。SUS304しようで...もっと読む

0人が参考にしています。

シール溝加工

満足度：4.02017/08/29

刃径を０．０１ミリ単位で指定でき、かつこの納期で手に入るのは大変心強いです。仕上がりの面粗度も充分です。星が４つの理...もっと読む

0人が参考にしています。

キー溝加工用に

満足度：4.02017/08/21

0.01単位にてエンドミルが欲しく、別作で製作しても、費用も日数も掛かり、困っていましたが、3日で届き、しかも安価で大変...もっと読む

0人が参考にしています。

6件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品超硬スクエアエンドミル 2枚刃/刃長2D（ショート）タイプ	超硬スクエアエンドミル 4枚刃/刃長2D（ショート）タイプ	TSCシリーズ超硬スクエアエンドミル 2枚刃/刃長2D（ショート）タイプ	XALシリーズ超硬スクエアエンドミル 2枚刃/刃長2D（ショート）タイプ	超硬スクエアエンドミルアルミ加工用/3枚刃/刃長2D（ショート）タイプ	TSCシリーズ超硬スクエアエンドミル 4枚刃/刃長2D（ショート）タイプ
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-
通常出荷日	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜
工具材質	超硬	超硬	超硬	超硬	超硬	超硬
被削材	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / アルミ / 銅	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / アルミ / 銅	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / アルミ / 銅	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / アルミ / 銅 / 樹脂	アルミ / 銅 / グラファイト / 樹脂	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / アルミ / 銅
ねじれ角	標準ネジレ(30～44°)	標準ネジレ(30～44°)	標準ネジレ(30～44°)	標準ネジレ(30～44°)	強ネジレ(45～60°)	標準ネジレ(30～44°)
コーティング	ノンコート	ノンコート	鋼用	鋼用	ノンコート	鋼用
刃数(枚)	2	4	2	2	3	4
