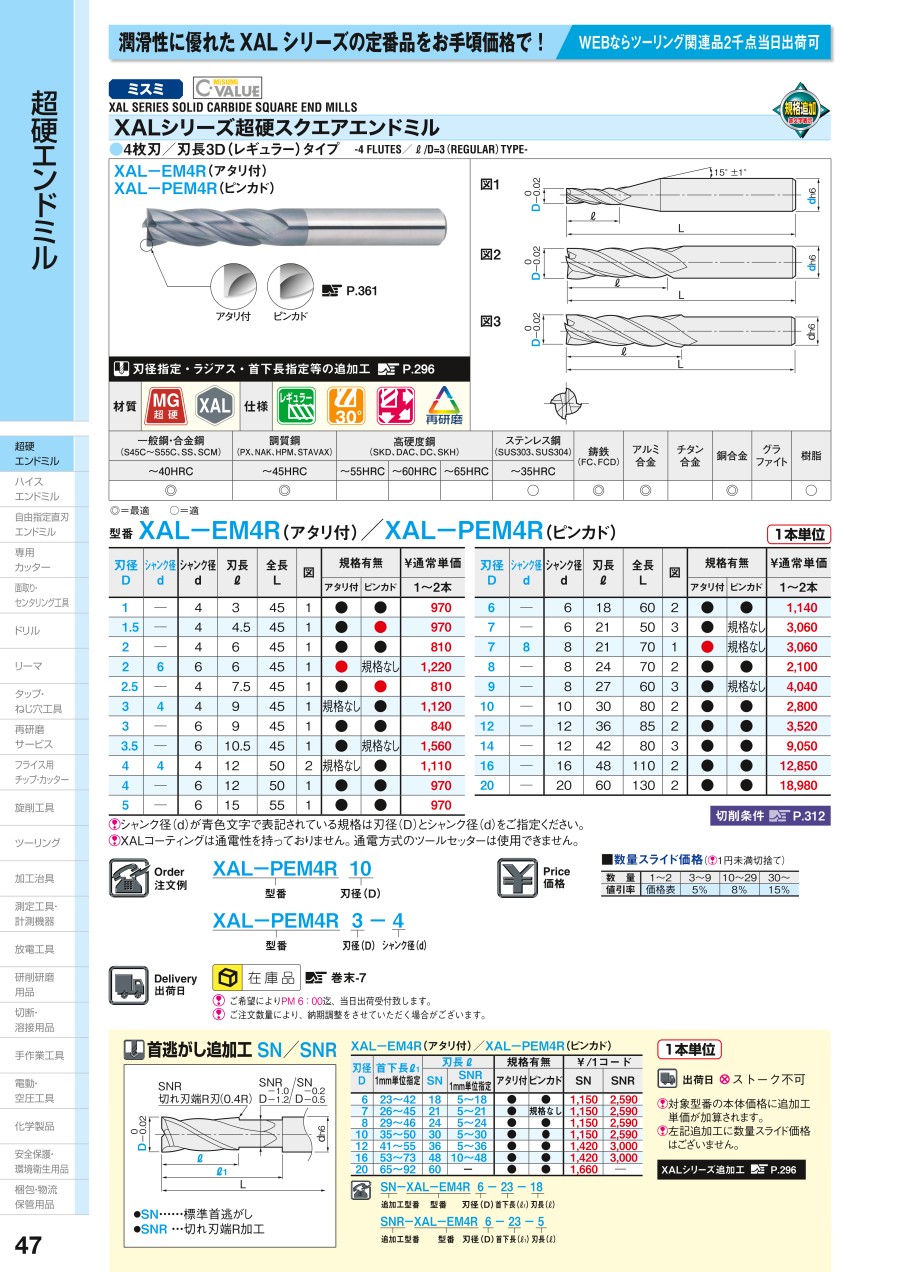

XALシリーズ超硬スクエアエンドミル 4枚刃/刃長3D（レギュラー）タイプ
- XAL
- 一般鋼
- 4枚刃
- 工具材質
- 超硬
- ねじれ角
- 標準ネジレ(30～44°)
- コーティング
- 鋼用
- 刃数 (枚)
- 4
- 刃径公差
- -0.02～0
ご注意
- 追加工オプションの対象商品には現在CADデータ、CAM・工具管理ソフト用データのご用意がございません。
- 「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。
特徴・使用例
追加工エンドミル指定方法
追加工（首逃しのみ） SN－/ SNR－
● 「首逃し追加工のみ」 の追加工型番
SN－：標準首逃し加工 ／SNR－：首逃し切れ刃端Ｒ付（0.4Ｒ）加工
● 最短3日目出荷で対応
追加工（刃先・刃径・首逃し等） Ｔ－
● 「刃先・刃径」指定、「首逃し・再コート」との複数指定時の追加工型番
● 最短5日目出荷で対応
技術情報
A ピンカドは刃先先端が鋭く、コーナの切れ味をよくしています。
アタリ付は先端の厚みを残して、刃先強度を増しています。
| ピンカド | アタリ付 | |
 |  |
A 刃径が16以上ではハイスが安価ですが、10未満のよく使われる径では
価格差は無くなってきています。
切削速度を2～3倍以上にできる超硬は、加工時間の短縮になり
また、刃の寿命も長いのでランニングコストも抑えられます。
加工物の硬度によっては超硬でないと加工できない場合があります。
アルミなど切れ味重視の場合、ハイスの選択もあります。
推奨切削条件
- 機械、チャックは剛性のある精度の高いものをご使用ください。
- 切削油は被削材に適したものを選定してください。
- 高速条件では発火性の高い切削油の使用は避け、エアーブローまたはMQLでご使用ください。
- ご使用の加工機で回転速度が上がらない場合は、送り速度と回転速度を同じ比率で下げてご使用ください。
- エンドミル取り付け時の刃先の振れは0.01mm以内に抑えてください。
- ノンコート品での高速切削は避けてください。
- 標準エンドミルから修正加工されたオプションメニューのエンドミルは切削条件を下げてご使用ください。
- ダウンカットでご使用ください。ビビリが生じた場合は切削条件を下げてご使用ください。
- 標準首逃がしエンドミルは下記条件で、切れ刃端R加工エンドミルは下記条件の70%以下でご使用ください。
型番 XAL-EM4R / XAL-PEM4R
■側面切削条件
| 被削材 | 機械構造用炭素鋼 （S45C～S55C） | 合金工具鋼 （SKD、SUS、SCM） | 調質鋼（35～40HRC） （HPM、NAK） | 銅合金 | アルミ合金 | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| 刃径 D | 送り速度 （mm/min） | 回転速度 （min-1） | 送り速度 （mm/min） | 回転速度 （min-1） | 送り速度 （mm/min） | 回転速度 （min-1） | 送り速度 （mm/min） | 回転速度 （min-1） | 送り速度 （mm/min） | 回転速度 （min-1） |
| 1・1.5 | 370 | 28,000 | 290 | 24,500 | 190 | 17,500 | 300 | 23,000 | 800 | 50,000 |
| 2・2.5 | 580 | 14,000 | 350 | 12,300 | 270 | 8,800 | 300 | 11,500 | 800 | 31,800 |
| 3・3.5 | 620 | 9,300 | 380 | 8,200 | 270 | 5,800 | 400 | 8,000 | 800 | 21,200 |
| 4・4.5 | 620 | 7,000 | 380 | 6,100 | 290 | 4,400 | 400 | 6,000 | 1,000 | 15,900 |
| 5・5.5 | 750 | 5,600 | 420 | 4,900 | 320 | 3,500 | 400 | 5,000 | 1,000 | 12,700 |
| 6・6.5 | 770 | 4,700 | 430 | 4,100 | 320 | 2,900 | 400 | 4,000 | 1,000 | 10,600 |
| 7・7.5 | 750 | 4,000 | 430 | 3,500 | 320 | 2,500 | 400 | 3,500 | 1,000 | 9,300 |
| 8・8.5 | 750 | 3,500 | 430 | 3,100 | 320 | 2,200 | 400 | 3,000 | 1,200 | 8,000 |
| 9・9.5 | 800 | 3,100 | 460 | 2,700 | 320 | 1,900 | 400 | 2,700 | 1,200 | 7,200 |
| 10 | 770 | 2,800 | 450 | 2,500 | 320 | 1,800 | 400 | 2,400 | 1,200 | 6,400 |
| 11 | 770 | 2,550 | 420 | 2,170 | 320 | 1,650 | 400 | 2,200 | 1,200 | 5,850 |
| 12 | 750 | 2,300 | 420 | 2,000 | 320 | 1,500 | 400 | 2,000 | 1,400 | 5,300 |
| 13 | 650 | 2,150 | 400 | 1,840 | 320 | 1,400 | 400 | 1,875 | 1,400 | 4,615 |
| 14 | 560 | 2,000 | 400 | 1,800 | 320 | 1,300 | 400 | 1,750 | 1,400 | 3,930 |
| 15 | 490 | 1,870 | 350 | 1,590 | 290 | 1,210 | 400 | 1,625 | 1,400 | 3,715 |
| 16 | 450 | 1,800 | 320 | 1,500 | 260 | 1,100 | 400 | 1,500 | 1,400 | 3,500 |
| 18 | 390 | 1,560 | 290 | 1,330 | 230 | 1,010 | 400 | 1,350 | 1,400 | 3,200 |
| 20 | 350 | 1,400 | 270 | 1,200 | 190 | 900 | 400 | 1,200 | 1,400 | 2,900 |
| Ad | ≦1.5D | |||||||||
| Rd | ≦0.05D | ≦0.2D | ||||||||
※お望みの仕様が見つからなければ超硬スクエアエンドミル 寸法フリー指定もご検討ください。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
詳細情報
基本情報
【特長】
・一般鋼、アルミ、銅合金の加工に高いパフォーマンスを発揮
・加工頻度の高い、生材の側面加工に最適な4枚刃エンドミル
・汎用的な30°ネジレ角により、低～中回転域での加工に最適
・潤滑性に優れたコーティングで、特に生材加工において安定した耐摩耗性を発揮し、加工物の形状精度が向上（XALコーティングは通電性を持っておりません。通電方式のツールセッターは使用できません）
・再研磨可能。ご利用手順・対応範囲・価格・納期などは「再研磨サービス」専用ページをご確認ください。
ご注意
- 追加工オプションの対象商品には現在CADデータ、CAM・工具管理ソフト用データのご用意がございません。
- 「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。
