XALシリーズ超硬スクエアエンドミル 2枚刃/刃長2D（ショート）タイプ

数量スライド割引
規格拡大
一部当日出荷可能

4.5

平均満足度4.5

この商品のレビューをみる（154件）

通常単価(税別): -

税込単価: -

【特長】・一般鋼、アルミ、銅合金の加工に高いパフォーマンスを発揮・汎用性が高く...

詳細情報を確認する

規格・仕様：

XAL
一般鋼
2枚刃

工具材質
超硬
被削材
一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / アルミ / 銅 / 樹脂
ねじれ角
標準ネジレ(30～44°)
コーティング
鋼用
刃数 (枚)
2
刃径公差
-0.02～0

ご注意

XALコーティングは通電性を持っておりません。通電方式のツールセッターは使用できません。
以下の首逃がし追加工型番はご指定いただけません。
・SNR-XAL-PEM2S2-6-[2-4]
・SN-XAL-PEM2S2-6-4
・SNR-XAL-EM2S2-6-[2-4]
・SN-XAL-EM2S2-6-4
追加工オプションの対象商品には現在CADデータ、CAM・工具管理ソフト用データのご用意がございません。
「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

未確定：候補が166型番あります。

特徴・使用例
型番リスト
詳細情報

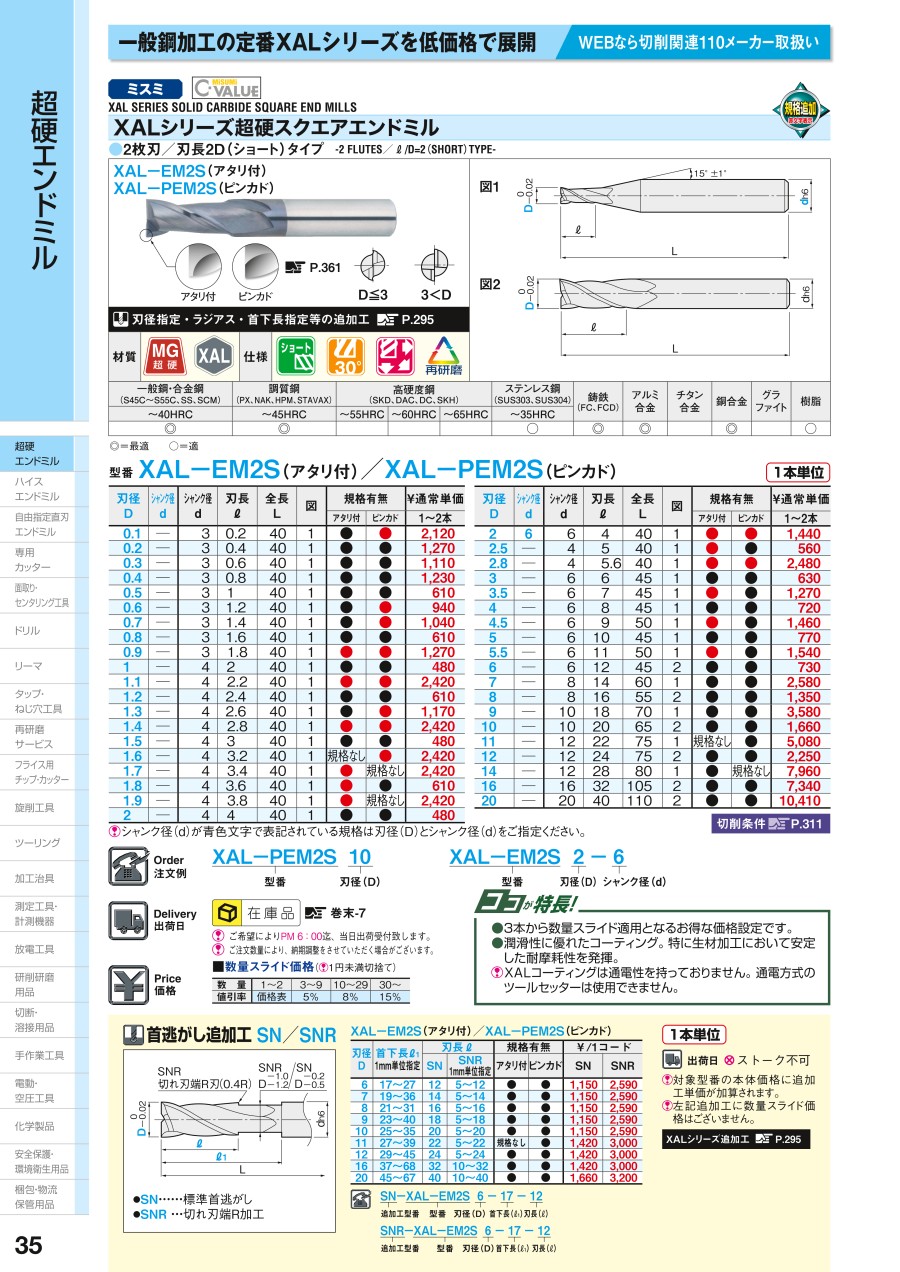

カタログ

特徴・使用例

追加工エンドミル指定方法

追加工（首逃しのみ）　SN－/ SNR－

● 「首逃し追加工のみ」の追加工型番
　SN－：標準首逃し加工／SNR－：首逃し切れ刃端Ｒ付（0.4Ｒ）加工
● 最短3日目出荷で対応

XALシリーズ超硬スクエアエンドミル 2枚刃/刃長2D（ショート）タイプ:関連画像

追加工（刃先・刃径・首逃し等）　Ｔ－

● 「刃先・刃径」指定、「首逃し・再コート」との複数指定時の追加工型番
● 最短5日目出荷で対応

XALシリーズ超硬スクエアエンドミル 2枚刃/刃長2D（ショート）タイプ:関連画像

※ 上記の型番は説明のために作成したもので実際の型番とは異なります。

技術情報

Q スクエアエンドミルのピンカド、アタリ付の違いは？
A ピンカドは刃先先端が鋭く、コーナの切れ味をよくしています。
アタリ付は先端の厚みを残して、刃先強度を増しています。

ピンカド		アタリ付

Q ハイスエンドミルを使い慣れているのですが、超硬のメリットは？
A 刃径が16以上ではハイスが安価ですが、10未満のよく使われる径では
  価格差は無くなってきています。
  切削速度を2～3倍以上にできる超硬は、加工時間の短縮になり
  また、刃の寿命も長いのでランニングコストも抑えられます。
  加工物の硬度によっては超硬でないと加工できない場合があります。
  アルミなど切れ味重視の場合、ハイスの選択もあります。

推奨切削条件

機械、チャックは剛性のある精度の高いものをご使用ください。
切削油は被削材に適したものを選定してください。
ご使用の加工機で回転速度が上がらない場合は、送り速度と回転速度を同じ比率で下げてご使用ください。
エンドミル取り付け時の刃先の振れは0.01mm以内に抑えてください。
側面切削ではダウンカットでご使用ください。

型番 XAL-EM2S / XAL-PEM2S

■溝切削・側面切削

被削材	機械構造用炭素鋼（S45C～S55C）			合金工具鋼（SKD、SUS、SCM）			調質鋼（35～40HRC）（HPM、NAK）			銅合金・アルミ合金
刃径 D	送り速度（mm/min）		回転速度（min^-1）	送り速度（mm/min）		回転速度（min^-1）	送り速度（mm/min）		回転速度（min^-1）	送り速度（mm/min）		回転速度（min^-1）
刃径 D	溝	側面	回転速度（min^-1）	溝	側面	回転速度（min^-1）	溝	側面	回転速度（min^-1）	溝	側面	回転速度（min^-1）
0.1	70	150	33,600	60	130	33,600	30	60	33,600	110	210	52,500
0.2	90	190	33,600	80	160	33,600	40	70	33,600	150	290	52,500
0.3	120	230	33,600	80	170	33,600	60	120	33,600	180	360	52,500
0.4	130	250	33,600	90	190	33,600	60	130	28,880	200	400	52,500
0.5	130	250	32,550	90	190	26,250	60	130	23,100	210	420	52,500
0.6	130	250	28,350	90	190	20,480	60	130	17,850	240	480	52,500
0.7	130	250	25,200	90	190	17,850	60	130	15,750	260	530	52,500
0.8	130	250	22,580	90	190	16,280	70	140	14,180	300	610	52,500
0.9	130	250	19,950	90	190	14,180	70	140	12,600	340	670	51,450
1	130	250	18,380	90	190	13,130	70	140	11,550	370	740	49,880
1.2	130	250	15,750	90	190	11,030	70	140	9,770	360	710	42,530
1.3	130	250	14,700	90	190	10,400	70	140	9,140	350	690	39,900
1.5	130	250	13,130	90	190	9,350	70	140	8,300	340	670	33,600
1.8	140	270	11,030	90	190	7,880	70	140	7,140	340	670	29,400
2	140	270	10,190	90	190	7,350	70	150	6,620	330	650	25,200
2.5	170	340	8,610	90	190	6,410	70	150	5,570	370	740	21,000
3	180	360	7,250	110	210	5,570	80	160	4,620	420	840	16,800
3.5	200	400	6,300	130	250	4,830	80	170	3,990	440	880	14,700
4	220	440	5,670	130	260	4,410	90	190	3,680	470	950	12,600
4.5	250	500	5,360	140	270	4,100	100	200	3,360	530	1,050	11,030
5	280	570	5,040	140	270	3,680	110	210	3,150	570	1,130	9,980
5.5	280	570	4,620	140	270	3,360	110	210	2,840	570	1,130	9,240
6	280	570	4,200	140	270	3,050	110	210	2,630	560	1,110	8,300
7	280	570	3,570	140	270	2,630	110	210	2,210	560	1,110	7,250
8	270	550	3,150	130	260	2,310	110	210	2,000	550	1,090	6,200
9	270	550	2,730	130	260	2,000	110	210	1,580	540	1,070	5,570
10	260	530	2,520	130	260	1,790	100	200	1,580	530	1,050	4,940
11	260	530	2,310	130	260	1,680	100	200	1,420	530	1,050	4,620
12	260	530	2,100	130	260	1,470	100	200	1,260	540	1,070	4,200
14	240	470	1,840	130	250	1,310	90	180	1,050	480	960	3,680
16	210	420	1,580	120	240	1,160	80	170	840	420	840	3,150
20	160	320	1,260	90	190	840	60	130	630	320	630	2,520
刃径D	Ad		Rd	Ad		Rd	Ad		Rd	Ad		Rd
刃径D	溝	側面		溝	側面		溝	側面		溝	側面
D<1	≦0.02D	≦1.5D	≦0.05D	≦0.02D	≦1.5D	≦0.05D	≦0.02D	≦1.5D	≦0.05D	≦0.1D	≦1.5D	≦0.1D
1≦D＜3	≦0.05D		≦0.07D	≦0.05D		≦0.07D	≦0.05D		≦0.07D	≦0.2D		≦0.2D
3≦D＜6	≦0.15D		≦0.1D	≦0.15D		≦0.1D	≦0.15D		≦0.1D
6≦D	≦0.2D		≦0.15D	≦0.2D		≦0.15D	≦0.2D		≦0.15D

XALシリーズ超硬スクエアエンドミル 2枚刃/刃長2D（ショート）タイプ:関連画像

※お望みの仕様が見つからなければ超硬スクエアエンドミル寸法フリー指定もご検討ください。

型番リスト

表示件数

型番

SN-XAL-EM2S1.5-[4-15/1]-3

SN-XAL-EM2S1.7-[5-15/1]-3.4

SN-XAL-EM2S1.8-[5-15/1]-3.6

SN-XAL-EM2S1.9-[5-15/1]-3.8

SN-XAL-EM2S2-5-4

SN-XAL-EM2S2-6-[5-15/1]-4

SN-XAL-EM2S2-[7-15/1]-4

SN-XAL-EM2S2.5-[6-15/1]-5

SN-XAL-EM2S2.8-[7-15/1]-5.6

SN-XAL-EM2S3-[7-20/1]-6

SN-XAL-EM2S3.5-[8-20/1]-7

SN-XAL-EM2S4-[9-20/1]-8

SN-XAL-EM2S4.5-[10-25/1]-9

SN-XAL-EM2S5-[11-20/1]-10

SN-XAL-EM2S5.5-[12-25/1]-11

SN-XAL-EM2S6-[17-27/1]-12

SN-XAL-EM2S7-[19-36/1]-14

SN-XAL-EM2S8-[21-31/1]-16

SN-XAL-EM2S9-[23-40/1]-18

SN-XAL-EM2S10-[25-35/1]-20

SN-XAL-EM2S12-[29-45/1]-24

SN-XAL-PEM2S1.5-[4-15/1]-3

SN-XAL-PEM2S1.6-[5-15/1]-3.2

SN-XAL-PEM2S1.8-[5-15/1]-3.6

SN-XAL-PEM2S2-5-4

SN-XAL-PEM2S2-6-[5-20/1]-4

SN-XAL-PEM2S2-[7-15/1]-4

SN-XAL-PEM2S2.5-[6-15/1]-5

SN-XAL-PEM2S2.8-[7-15/1]-5.6

SN-XAL-PEM2S3-[7-20/1]-6

SN-XAL-PEM2S3.5-[8-20/1]-7

SN-XAL-PEM2S4-[9-20/1]-8

SN-XAL-PEM2S4.5-[10-25/1]-9

SN-XAL-PEM2S5-[11-20/1]-10

SN-XAL-PEM2S5.5-[12-25/1]-11

SN-XAL-PEM2S6-[17-27/1]-12

SN-XAL-PEM2S7-[19-36/1]-14

SN-XAL-PEM2S8-[21-31/1]-16

SN-XAL-PEM2S9-[23-40/1]-18

SN-XAL-PEM2S10-[25-35/1]-20

SN-XAL-PEM2S11-[27-39/1]-22

SN-XAL-PEM2S12-[29-45/1]-24

SNR-XAL-EM2S4-[9-20/1]-[5-8/1]

SNR-XAL-EM2S4.5-[10-25/1]-[5-9/1]

SNR-XAL-EM2S5-[11-20/1]-[5-10/1]

SNR-XAL-EM2S5.5-[12-25/1]-[5-11/1]

SNR-XAL-EM2S6-[17-27/1]-[5-12/1]

SNR-XAL-EM2S7-[19-36/1]-[5-14/1]

SNR-XAL-EM2S8-[21-31/1]-[5-16/1]

SNR-XAL-EM2S9-[23-40/1]-[5-18/1]

SNR-XAL-EM2S10-[25-35/1]-[5-20/1]

SNR-XAL-EM2S12-[29-45/1]-[5-24/1]

SNR-XAL-EM2S16-[37-73/1]-[10-32/1]

SNR-XAL-EM2S20-[45-72/1]-[10-40/1]

SNR-XAL-PEM2S4-[9-20/1]-[5-8/1]

SNR-XAL-PEM2S4.5-[10-25/1]-[5-9/1]

SNR-XAL-PEM2S5-[11-20/1]-[5-10/1]

SNR-XAL-PEM2S5.5-[12-25/1]-[5-11/1]

SNR-XAL-PEM2S6-[17-27/1]-[5-12/1]

SNR-XAL-PEM2S7-[19-36/1]-[5-14/1]

加工用途（加工形状）

標準/追加工区分

刃径

(mm)

刃長

(mm)

首下長

(mm)

シャンク径

(mm)

全長

(mm)

コーナー形状

CAM・工具管理ソフト用データ

CADデータ有無

(2D/3D)

首径

(mm)

図

●在庫品　□製作品

最小発注数量

平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	1.5	3	4 ～ 15	4	40	アタリ付き	-	-	1～1.3	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	1.7	3.4	5 ～ 15	4	40	アタリ付き	-	-	1.2～1.5	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	1.8	3.6	5 ～ 15	4	40	アタリ付き	-	-	1.3～1.6	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	1.9	3.8	5 ～ 15	4	40	アタリ付き	-	-	1.4～1.7	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	2	4	5	4	40	アタリ付き	-	-	1.5～1.8	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	2	4	5 ～ 15	6	40	アタリ付き	-	-	1.5～1.8	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	2	4	7 ～ 15	4	40	アタリ付き	-	-	1.5～1.8	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	2.5	5	6 ～ 15	4	40	アタリ付き	-	-	2～2.3	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	2.8	5.6	7 ～ 15	4	40	アタリ付き	-	-	2.3～2.6	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	3	6	7 ～ 20	6	45	アタリ付き	-	-	2.5～2.8	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	3.5	7	8 ～ 20	6	45	アタリ付き	-	-	3～3.3	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	4	8	9 ～ 20	6	45	アタリ付き	-	-	3.5～3.8	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	4.5	9	10 ～ 25	6	50	アタリ付き	-	-	4～4.3	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	5	10	11 ～ 20	6	45	アタリ付き	-	-	4.5～4.8	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	5.5	11	12 ～ 25	6	50	アタリ付き	-	-	5～5.3	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	6	12	17 ～ 27	6	45	アタリ付き	-	-	5.5～5.8	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	7	14	19 ～ 36	8	60	アタリ付き	-	-	6.5～6.8	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	8	16	21 ～ 31	8	55	アタリ付き	-	-	7.5～7.8	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	9	18	23 ～ 40	10	70	アタリ付き	-	-	8.5～8.8	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	10	20	25 ～ 35	10	65	アタリ付き	-	-	9.5～9.8	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	12	24	29 ～ 45	12	75	アタリ付き	-	-	11.5～11.8	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	1.5	3	4 ～ 15	4	40	ピンカド	-	-	1～1.3	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	1.6	3.2	5 ～ 15	4	40	ピンカド	-	-	1.1～1.4	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	1.8	3.6	5 ～ 15	4	40	ピンカド	-	-	1.3～1.6	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	2	4	5	4	40	ピンカド	-	-	1.5～1.8	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	2	4	5 ～ 20	6	45	ピンカド	-	-	1.5～1.8	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	2	4	7 ～ 15	4	40	ピンカド	-	-	1.5～1.8	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	2.5	5	6 ～ 15	4	40	ピンカド	-	-	2～2.3	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	2.8	5.6	7 ～ 15	4	40	ピンカド	-	-	2.3～2.6	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	3	6	7 ～ 20	6	45	ピンカド	-	-	2.5～2.8	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	3.5	7	8 ～ 20	6	45	ピンカド	-	-	3～3.3	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	4	8	9 ～ 20	6	45	ピンカド	-	-	3.5～3.8	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	4.5	9	10 ～ 25	6	50	ピンカド	-	-	4～4.3	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	5	10	11 ～ 20	6	45	ピンカド	-	-	4.5～4.8	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	5.5	11	12 ～ 25	6	50	ピンカド	-	-	5～5.3	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	6	12	17 ～ 27	6	45	ピンカド	-	-	5.5～5.8	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	7	14	19 ～ 36	8	60	ピンカド	-	-	6.5～6.8	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	8	16	21 ～ 31	8	55	ピンカド	-	-	7.5～7.8	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	9	18	23 ～ 40	10	70	ピンカド	-	-	8.5～8.8	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	10	20	25 ～ 35	10	65	ピンカド	-	-	9.5～9.8	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	11	22	27 ～ 39	12	75	ピンカド	-	-	10.5～10.8	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	12	24	29 ～ 45	12	75	ピンカド	-	-	11.5～11.8	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	4	5 ～ 8	9 ～ 20	6	45	アタリ付き	-	-	2.8～3	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	4.5	5 ～ 9	10 ～ 25	6	50	アタリ付き	-	-	3.3～3.5	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	5	5 ～ 10	11 ～ 20	6	45	アタリ付き	-	-	3.8～4	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	5.5	5 ～ 11	12 ～ 25	6	50	アタリ付き	-	-	4.3～4.5	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	6	5 ～ 12	17 ～ 27	6	45	アタリ付き	-	-	4.8～5	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	7	5 ～ 14	19 ～ 36	8	60	アタリ付き	-	-	5.8～6	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	8	5 ～ 16	21 ～ 31	8	55	アタリ付き	-	-	6.8～7	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	9	5 ～ 18	23 ～ 40	10	70	アタリ付き	-	-	7.8～8	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	10	5 ～ 20	25 ～ 35	10	65	アタリ付き	-	-	8.8～9	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	12	5 ～ 24	29 ～ 45	12	75	アタリ付き	-	-	10.8～11	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	16	10 ～ 32	37 ～ 73	16	105	アタリ付き	-	-	14.8～15	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	20	10 ～ 40	45 ～ 72	20	110	アタリ付き	-	-	18.8～19	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	4	5 ～ 8	9 ～ 20	6	45	ピンカド	-	-	2.8～3	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	4.5	5 ～ 9	10 ～ 25	6	50	ピンカド	-	-	3.3～3.5	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	5	5 ～ 10	11 ～ 20	6	45	ピンカド	-	-	3.8～4	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	5.5	5 ～ 11	12 ～ 25	6	50	ピンカド	-	-	4.3～4.5	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	6	5 ～ 12	17 ～ 27	6	45	ピンカド	-	-	4.8～5	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	7	5 ～ 14	19 ～ 36	8	60	ピンカド	-	-	5.8～6	-	□	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	5日目
- ( - )	5日目

基本情報

基本情報

【特長】
・一般鋼、アルミ、銅合金の加工に高いパフォーマンスを発揮
・汎用性が高く、幅広い用途で使用できる2枚刃・刃長2Dタイプ
・汎用的な30°ネジレ角により、低～中回転域での加工に最適
・潤滑性に優れたコーティングで、特に生材加工において安定した耐摩耗性を発揮し、加工物の形状精度が向上（XALコーティングは通電性を持っておりません。通電方式のツールセッターは使用できません）
・再研磨可能。ご利用手順・対応範囲・価格・納期などは「再研磨サービス」専用ページをご確認ください。

ご注意

XALコーティングは通電性を持っておりません。通電方式のツールセッターは使用できません。
以下の首逃がし追加工型番はご指定いただけません。
・SNR-XAL-PEM2S2-6-[2-4]
・SN-XAL-PEM2S2-6-4
・SNR-XAL-EM2S2-6-[2-4]
・SN-XAL-EM2S2-6-4
追加工オプションの対象商品には現在CADデータ、CAM・工具管理ソフト用データのご用意がございません。
「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

技術情報

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。また、価格は適宜変更しております。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

商品担当おすすめ

ミスミ
XALシリーズ超硬不等リード不等分割スクエアエンドミル 4枚刃/3Dタイプ
ミスミ
XALシリーズ超硬不等リード不等分割スクエアエンドミル 4枚刃/2Dタイプ
MOLDINO(モルディノ・旧三菱日立ツール)
立壁仕上げ用8枚刃エンドミルスクエア

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

XALシリーズ超硬スクエアエンドミル 2枚刃/刃長2D（ショート）タイプのレビュー

4.5平均満足度：4.5154件のレビュー

星5
65%
星4
31%
星3
3%
星2
1%
星1
1%

Φ0.3　快削真鍮板彫刻加工

満足度：1.02019/04/24

ミスミの良く使う　Φ1.0、Φ1.5、Φ2.0は、問題なくコストも良くて良いのだが、その信頼で、精密な彫刻の為に買った...もっと読む

10人が参考にしています。

樹脂パーツの切削加工に使用

満足度：5.02019/09/18

超硬ですが安価なので、荒取り加工～仕上げ加工まで幅広く使用できとても重宝しております。

4人が参考にしています。

金型部品のポケット加工

満足度：5.02019/07/03

金型部品の入れ子用ポケットの仕上げ加工に使用しました。そこそこの精度が必要な加工でしたが、問題なくクリアできました。 ...もっと読む

4人が参考にしています。

S50C,SS400の加工

満足度：5.02019/04/30

波長が短いのでたおれの心配はあまりない。アタリ付なので先端のカケも少なく多少の無理もききます。

3人が参考にしています。

金型加工

満足度：5.02019/03/20

メーカー品と比べて価格も安く納期も早いです。性能も劣っていないのでコスパが非常に良いです。

3人が参考にしています。

154件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品 XALシリーズ超硬スクエアエンドミル 2枚刃/刃長2D（ショート）タイプ	XALシリーズ超硬スクエアエンドミル 4枚刃/刃長2D（ショート）タイプ	XALシリーズ超硬スクエアエンドミル 2枚刃/刃長3Dタイプ	XALシリーズ超硬スクエアエンドミル 2枚刃/刃長4D（ロング）タイプ	XALシリーズ超硬スクエアエンドミル 4枚刃/刃長2.5Dタイプ	XALシリーズ超硬スクエアエンドミル 2枚刃/刃長3.5Dタイプ
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-
通常出荷日	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜
工具材質	超硬	超硬	超硬	超硬	超硬	超硬
被削材	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / アルミ / 銅 / 樹脂	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / アルミ / 銅 / 樹脂	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / アルミ / 銅 / 樹脂	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / アルミ / 銅 / 樹脂	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / アルミ / 銅 / 樹脂	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / アルミ / 銅 / 樹脂
ねじれ角	標準ネジレ(30～44°)	標準ネジレ(30～44°)	標準ネジレ(30～44°)	標準ネジレ(30～44°)	標準ネジレ(30～44°)	標準ネジレ(30～44°)
コーティング	鋼用	鋼用	鋼用	鋼用	鋼用	鋼用
刃数(枚)	2	4	2	2	4	2
