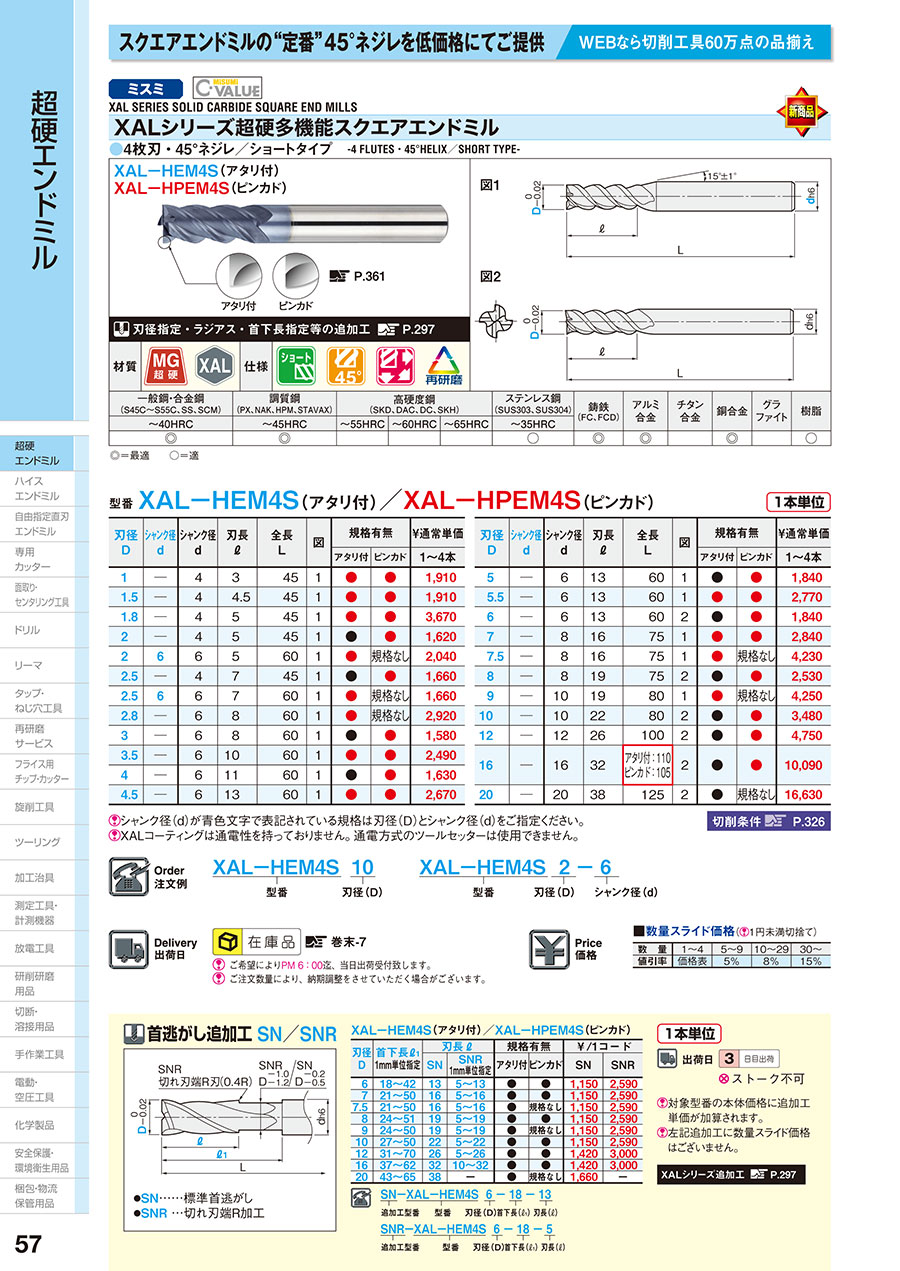

XALシリーズ超硬多機能スクエアエンドミル 4枚刃/45゜ネジレ/ショートタイプ
規格・仕様：
- XAL
- 一般鋼
- 4枚刃
- 工具材質
- 超硬
- ねじれ角
- 強ネジレ(45～60°)
- コーティング
- 鋼用
- 刃数 (枚)
- 4
- 刃径公差
- -0.02～0
ご注意
- XAL-HPEM4Sの切削条件はXAL-HEM4Sと同じです。
XALコーティングは通電性を持っておりません。通電方式のツールセッターは使用できません。 - 以下の首逃がし追加工型番はご指定いただけません。
・SNR-XAL-HEM4S2-6-[2-5]
・SN-XAL-HEM4S2-6-5 - 「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。 - 追加工オプションの対象商品には現在CADデータ、CAM・工具管理ソフト用データのご用意がございません。
未確定：候補が120型番あります。
特徴・使用例
追加工エンドミル指定方法

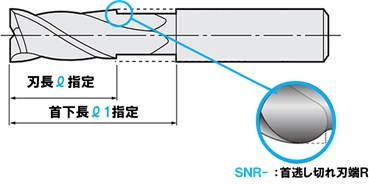

追加工（首逃しのみ） SN－/ SNR－
● 「首逃し追加工のみ」 の追加工型番
SN－：標準首逃し加工 ／SNR－：首逃し切れ刃端R付（0.4R）加工
● 最短3日目出荷で対応
型番例
| 種類 | 型番例 | 型番の意味 |
|---|---|---|
| 標準品 | XAL-HEM4S2 | 刃径：2mm コーナー形状：アタリ付き |
| XAL-HPEM4S2-6 | 刃径：2mm 刃長：6mm コーナー形状：ピンカド | |
| 追加工 | SN-XAL-HPEM4S1.5-6-10-4.5 | ※首逃がし追加工のみ（標準首逃し加工） 刃径：1.5mm シャンク径：6mm 首下長：10mm 刃長：4.5mm コーナー形状：ピンカド |
| SNR-XAL-HEM4S4-30-10 | ※首逃がし追加工のみ（首逃し切れ刃端R付） 刃径：4mm 首下長：30mm 刃長：10mm コーナー形状：アタリ付き |
追加工（刃先・刃径・首逃し等） Ｔ－
● 「刃先・刃径」指定、「首逃し・再コート」との複数指定時の追加工型番
● 最短5日目出荷で対応
型番例
| 種類 | 型番例 | 型番の意味 |
|---|---|---|
| 追加工 | T-XAL-HEM4S4-CR1-AC | ※追加工（刃先・刃径・首逃し等） 刃径：4mm ラジアス指定-CR：1mm コーティング追加指定：ACコート（鋼用） コーナー形状：アタリ付き |
| T-XAL-HEM4S10-PP9.55-AC | ※追加工（刃先・刃径・首逃し等） 刃径：10mm 刃径指定-PP：9.55mm コーティング追加指定：ACコート（鋼用） コーナー形状：アタリ付き |
外形図
技術情報
Q 突込みから溝加工や側面加工ができるエンドミルはありますか？
A 多機能エンドミルは突込みや溝加工が可能な独自チップポケット形状で、
高効率側面加工にも適した45°ねじれのエンドミルです。
多機能 4枚刃
A 多機能エンドミルは突込みや溝加工が可能な独自チップポケット形状で、
高効率側面加工にも適した45°ねじれのエンドミルです。
多機能 4枚刃Q 突込みのときの切削条件は？
A 突っ込み加工の切削条件は溝加工の切削条件を参考にして、
回転数は溝加工の80％、送り速度は30～40％に設定します。
1度の切込み深さは0.2D～0.5D以下にします。
A 突っ込み加工の切削条件は溝加工の切削条件を参考にして、
回転数は溝加工の80％、送り速度は30～40％に設定します。
1度の切込み深さは0.2D～0.5D以下にします。
この商品の関連技術情報
ねじれ角の違うエンドミルの使い分け
エンドミルでの突っ込み加工
加工の幅が広がるエンドミル ～スクエア・ラジアス編～
ポケット加工時のドリル下穴加工を削減する方法
エンドミルでの加工方法（ツールパス）
ねじれ角の違うエンドミルの使い分け
エンドミルでの突っ込み加工
加工の幅が広がるエンドミル ～スクエア・ラジアス編～
ポケット加工時のドリル下穴加工を削減する方法
エンドミルでの加工方法（ツールパス）
推奨切削条件
- 機械、チャックは剛性のある精度の高いものをご使用ください。
- 切削油は被削材に適したものを選定してください。
- ご使用の加工機で回転速度が上がらない場合は、送り速度と回転速度を同じ比率で下げてご使用ください。
- エンドミル取り付け時の刃先の振れは0.01mm以内に抑えてください。
型番 XAL-HEM4S / XAL-HPEM4S
■溝切削条件
| 被削材 | 機械構造用炭素鋼 （S45C～S55C） | 合金工具鋼 （SKD、SUS、SCM） | 調質鋼（35～40HRC） （HPM、NAK） | 銅合金・アルミ合金 | ||||
|---|---|---|---|---|---|---|---|---|
| 刃径 D | 送り速度 （mm/min） | 回転速度 （min-1） | 送り速度 （mm/min） | 回転速度 （min-1） | 送り速度 （mm/min） | 回転速度 （min-1） | 送り速度 （mm/min） | 回転速度 （min-1） |
| 1 | 410 | 19,920 | 350 | 14,880 | 230 | 12,890 | 500 | 23,910 |
| 1.5 | 460 | 16,600 | 390 | 12,400 | 260 | 10,740 | 550 | 19,920 |
| 2 | 550 | 13,340 | 470 | 9,960 | 310 | 8,630 | 660 | 16,000 |
| 2.5 | 660 | 10,710 | 560 | 8,000 | 380 | 6,930 | 790 | 12,850 |
| 3 | 740 | 8,930 | 620 | 6,670 | 420 | 5,780 | 890 | 10,710 |
| 4 | 740 | 6,670 | 710 | 4,990 | 470 | 4,360 | 890 | 8,000 |
| 5 | 750 | 5,360 | 690 | 3,990 | 500 | 3,470 | 900 | 6,430 |
| 6 | 750 | 4,460 | 590 | 3,360 | 520 | 2,890 | 900 | 5,360 |
| 8 | 690 | 3,360 | 580 | 2,520 | 540 | 2,150 | 830 | 4,030 |
| 10 | 640 | 2,680 | 560 | 2,000 | 490 | 1,730 | 770 | 3,210 |
| 12 | 640 | 2,210 | 500 | 1,680 | 460 | 1,470 | 770 | 2,650 |
| 16 | 640 | 1,680 | 450 | 1,260 | 390 | 1,100 | 770 | 2,020 |
| 20 | 540 | 1,310 | 400 | 1,000 | 350 | 870 | 640 | 1,580 |
| Ad | ≦0.5D | |||||||
■側面切削条件
| 被削材 | 機械構造用炭素鋼 （S45C～S55C） | 合金工具鋼 （SKD、SUS、SCM） | 調質鋼（35～40HRC） （HPM、NAK） | 銅合金・アルミ合金 | ||||
|---|---|---|---|---|---|---|---|---|
| 刃径 D | 送り速度 （mm/min） | 回転速度 （min-1） | 送り速度 （mm/min） | 回転速度 （min-1） | 送り速度 （mm/min） | 回転速度 （min-1） | 送り速度 （mm/min） | 回転速度 （min-1） |
| 1 | 570 | 24,850 | 440 | 19,460 | 320 | 15,470 | 680 | 29,820 |
| 1.5 | 640 | 20,710 | 500 | 16,210 | 360 | 12,890 | 770 | 24,850 |
| 2 | 760 | 16,630 | 600 | 13,020 | 440 | 10,350 | 920 | 19,960 |
| 2.5 | 910 | 13,360 | 710 | 10,460 | 520 | 8,320 | 1,100 | 16,030 |
| 3 | 1,020 | 11,130 | 800 | 8,720 | 580 | 6,930 | 1,230 | 13,360 |
| 4 | 1,050 | 8,350 | 860 | 6,510 | 620 | 5,200 | 1,260 | 10,020 |
| 5 | 1,100 | 6,670 | 890 | 5,200 | 660 | 4,150 | 1,320 | 8,000 |
| 6 | 1,310 | 5,570 | 990 | 4,360 | 690 | 3,470 | 1,580 | 6,680 |
| 8 | 1,310 | 4,200 | 940 | 3,260 | 670 | 2,570 | 1,580 | 5,040 |
| 10 | 1,160 | 3,360 | 900 | 2,630 | 620 | 2,050 | 1,390 | 4,030 |
| 12 | 1,160 | 2,780 | 890 | 2,150 | 560 | 1,730 | 1,390 | 3,340 |
| 16 | 1,000 | 2,100 | 780 | 1,630 | 470 | 1,310 | 1,200 | 2,520 |
| 20 | 800 | 1,680 | 620 | 1,310 | 410 | 1,030 | 960 | 2,020 |
| Ad | ≦1.5D | ≦1.5D | ≦1.5D | ≦1.5D | ||||
| Rd | ≦0.2D | ≦0.1D | ≦0.1D | ≦0.2D | ||||
XAL-HPEM4Sの切削条件はXAL-HEM4Sと同じです。※お望みの仕様が見つからなければ超硬スクエアエンドミル 寸法フリー指定もご検討ください。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
詳細情報
基本情報
【特長】
・一般鋼、アルミ、銅合金の加工に高いパフォーマンスを発揮
・30°ネジレのスクエアエンドミルに比べ、回転・送り共に2倍以上の高速加工が可能
・45°ネジレ角により汎用的な30°ネジレに比べ高速加工に最適
・潤滑性に優れたコーティングで、特に生材加工において安定した耐摩耗性を発揮し、加工物の形状精度が向上（XALコーティングは通電性を持っておりません。通電方式のツールセッターは使用できません）
・再研磨可能。ご利用手順・対応範囲・価格・納期などは「再研磨サービス」専用ページをご確認ください。
ご注意
- XAL-HPEM4Sの切削条件はXAL-HEM4Sと同じです。
XALコーティングは通電性を持っておりません。通電方式のツールセッターは使用できません。 - 以下の首逃がし追加工型番はご指定いただけません。
・SNR-XAL-HEM4S2-6-[2-5]
・SN-XAL-HEM4S2-6-5 - 「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。 - 追加工オプションの対象商品には現在CADデータ、CAM・工具管理ソフト用データのご用意がございません。
