ミスミ

XALシリーズ超硬多機能スクエアエンドミル 3枚刃/45゜ネジレ/ショートタイプ

数量スライド割引
規格拡大
一部当日出荷可能

4.4

平均満足度4.4

この商品のレビューをみる（22件）

通常単価(税別): -

税込単価: -

【特長】・一般鋼、アルミ、銅合金の加工に高いパフォーマンスを発揮・30°ネジレ...

詳細情報を確認する

規格・仕様：

XAL
一般鋼
3枚刃

工具材質
超硬
被削材
一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / アルミ / 銅 / 樹脂
ねじれ角
強ネジレ(45～60°)
コーティング
鋼用
刃数 (枚)
3

ご注意

XALコーティングは通電性を持っておりません。通電方式のツールセッターは使用できません。
以下の首逃がし追加工型番はご指定いただけません。
・SNR-XAL-HEM3S1.5-6-[1-2.3]
・SN-XAL-HEM3S1.5-6-2.3
・SNR-XAL-HEM3S2.5-6-[2-3.8]
・SN-XAL-HEM3S2.5-6-3.8
追加工オプションの対象商品には現在CADデータ、CAM・工具管理ソフト用データのご用意がございません。
「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

未確定：候補が148型番あります。

特徴・使用例
型番リスト
詳細情報
カタログ

特徴・使用例

追加工エンドミル指定方法

追加工（首逃しのみ）　SN－/ SNR－

● 「首逃し追加工のみ」の追加工型番
　SN－：標準首逃し加工／SNR－：首逃し切れ刃端Ｒ付（0.4Ｒ）加工
● 最短3日目出荷で対応

XALシリーズ超硬多機能スクエアエンドミル 3枚刃/45゜ネジレ/ショートタイプ:関連画像

追加工（刃先・刃径・首逃し等）　Ｔ－

● 「刃先・刃径」指定、「首逃し・再コート」との複数指定時の追加工型番
● 最短5日目出荷で対応

XALシリーズ超硬多機能スクエアエンドミル 3枚刃/45゜ネジレ/ショートタイプ:関連画像

※ 上記の型番は説明のために作成したもので実際の型番とは異なります。

技術情報

Q 多機能エンドミルとはどのようなエンドミルですか？
A 突込みから横方向への溝加工や、傾斜加工からのポケット加工、
壁面の側面加工など1本のエンドミルであらゆる方向の加工が
可能なエンドミルです。

多機能 3枚刃

Q ３枚刃のメリットは？
A 切削条件や切り屑排出性能など２枚刃と４枚刃の中間的な性質ですが
最も異なるのは、奇数刃で切れ刃が対角線上に向かい合わないため、
ビビリが発生しづらい形状となっています。

推奨切削条件

機械、チャックは剛性のある精度の高いものをご使用ください。
切削油は被削材に適したものを選定してください。
ご使用の加工機で回転速度が上がらない場合は、送り速度と回転速度を同じ比率で下げてご使用ください。
エンドミル取り付け時の刃先の振れは0.01mm以内に抑えてください。

型番 XAL-HEM3S / XAL-HPEM3S

■溝切削条件

被削材	機械構造用炭素鋼（S45C～S55C）		合金工具鋼（SKD、SUS、SCM）		調質鋼（35～40HRC）（HPM、NAK）		銅合金・アルミ合金
刃径 D	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）
1	310	19,920	260	14,880	170	12,890	380	23,910
1.5	350	16,600	290	12,400	200	10,740	410	19,920
2	410	13,340	350	9,960	230	8,630	500	16,000
2.5	500	10,710	420	8,000	290	6,930	590	12,850
3	560	8,930	470	6,670	320	5,780	670	10,710
4	560	6,670	530	4,990	350	4,360	670	8,000
5	560	5,360	520	3,990	380	3,470	680	6,430
6	560	4,460	440	3,360	390	2,890	680	5,360
8	520	3,360	440	2,520	410	2,150	620	4,030
10	480	2,680	420	2,000	370	1,730	580	3,210
12	480	2,210	380	1,680	350	1,470	580	2,650
16	480	1,680	340	1,260	290	1,100	580	2,020
20	410	1,310	300	1,000	260	870	480	1,580
Ad	≦0.5D

■側面切削条件

被削材	機械構造用炭素鋼（S45C～S55C）		合金工具鋼（SKD、SUS、SCM）		調質鋼（35～40HRC）（HPM、NAK）		銅合金・アルミ合金
刃径 D	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）
1	430	24,850	330	19,460	240	15,470	510	29,820
1.5	480	20,710	380	16,210	270	12,890	580	24,850
2	570	16,630	450	13,020	330	10,350	690	19,960
2.5	680	13,360	530	10,460	390	8,320	830	16,030
3	770	11,130	600	8,720	440	6,930	920	13,360
4	790	8,350	650	6,510	470	5,200	950	10,020
5	830	6,670	670	5,200	500	4,150	990	8,000
6	980	5,570	740	4,360	520	3,470	1,190	6,680
8	980	4,200	710	3,260	500	2,570	1,190	5,040
10	870	3,360	680	2,630	470	2,050	1,040	4,030
12	870	2,780	670	2,150	420	1,730	1,040	3,340
16	750	2,100	590	1,630	350	1,310	900	2,520
20	600	1,680	470	1,310	310	1,030	720	2,020
Ad	≦1.5D		≦1.5D		≦1.5D		≦1.5D
Rd	≦0.2D		≦0.1D		≦0.1D		≦0.2D

XALシリーズ超硬多機能スクエアエンドミル 3枚刃/45゜ネジレ/ショートタイプ:関連画像

※お望みの仕様が見つからなければ超硬スクエアエンドミル寸法フリー指定もご検討ください。

型番リスト

表示件数

型番

SN-XAL-HEM3S1.5-6-[4-5/1]-2.3

SN-XAL-HEM3S1.5-6-[7-15/1]-2.3

SN-XAL-HEM3S1.5-[4-5/1]-2.3

SN-XAL-HEM3S1.5-[7-15/1]-2.3

SN-XAL-HEM3S1.8-[4-18/1]-2.7

SN-XAL-HEM3S2-[4-20/1]-3

SN-XAL-HEM3S2.5-5-3.8

SN-XAL-HEM3S2.5-6-5-3.8

SN-XAL-HEM3S2.5-6-[7-25/1]-3.8

SN-XAL-HEM3S2.5-[7-20/1]-3.8

SN-XAL-HEM3S2.8-[6-28/1]-4.2

SN-XAL-HEM3S3-[9-30/1]-8

SN-XAL-HEM3S3.5-[11-35/1]-10

SN-XAL-HEM3S4-[12-35/1]-11

SN-XAL-HEM3S4.5-[13-35/1]-12

SN-XAL-HEM3S5-[14-35/1]-13

SN-XAL-HEM3S5.5-[14-35/1]-13

SN-XAL-HEM3S6-[18-42/1]-13

SN-XAL-HEM3S6.5-[19-46/1]-14

SN-XAL-HEM3S7-[21-36/1]-16

SN-XAL-HEM3S7.5-[21-46/1]-16

SN-XAL-HEM3S8-[24-51/1]-19

SN-XAL-HEM3S9-[24-45/1]-19

SN-XAL-HEM3S10-[27-50/1]-22

SN-XAL-HEM3S11-[27-70/1]-22

SN-XAL-HEM3S12-[31-70/1]-26

SN-XAL-HPEM3S1.5-[4-15/1]-2.3

SN-XAL-HPEM3S1.8-[4-18/1]-2.7

SN-XAL-HPEM3S2-[4-20/1]-3

SN-XAL-HPEM3S2.5-[6-25/1]-3.8

SN-XAL-HPEM3S2.8-[6-28/1]-4.2

SN-XAL-HPEM3S3-[9-30/1]-8

SN-XAL-HPEM3S3.5-[11-35/1]-10

SN-XAL-HPEM3S4-[12-35/1]-11

SN-XAL-HPEM3S4.5-[13-35/1]-12

SN-XAL-HPEM3S5-[14-35/1]-13

SN-XAL-HPEM3S5.5-[14-35/1]-13

SN-XAL-HPEM3S6-[18-42/1]-13

SN-XAL-HPEM3S6.5-[19-46/1]-14

SN-XAL-HPEM3S7-[21-46/1]-16

SN-XAL-HPEM3S8-[24-51/1]-19

SN-XAL-HPEM3S9-[24-45/1]-19

SN-XAL-HPEM3S10-[27-50/1]-22

SN-XAL-HPEM3S11-[27-64/1]-22

SN-XAL-HPEM3S12-[31-64/1]-26

SNR-XAL-HEM3S4-[12-35/1]-[5-11/1]

SNR-XAL-HEM3S4.5-[13-35/1]-[5-12/1]

SNR-XAL-HEM3S5-[14-35/1]-[5-13/1]

SNR-XAL-HEM3S5.5-[14-35/1]-[5-13/1]

SNR-XAL-HEM3S6-[18-42/1]-[5-13/1]

SNR-XAL-HEM3S6.5-[19-45/1]-[5-14/1]

SNR-XAL-HEM3S7-[21-36/1]-[5-16/1]

SNR-XAL-HEM3S7.5-[21-45/1]-[5-16/1]

SNR-XAL-HEM3S8-[24-51/1]-[5-19/1]

SNR-XAL-HEM3S9-[24-45/1]-[5-19/1]

SNR-XAL-HEM3S10-[27-50/1]-[5-22/1]

SNR-XAL-HEM3S11-[27-70/1]-[5-22/1]

SNR-XAL-HEM3S12-[31-70/1]-[5-26/1]

SNR-XAL-HEM3S16-[37-57/1]-[10-32/1]

SNR-XAL-HEM3S20-[43-52/1]-[10-38/1]

加工用途（加工形状）

標準/追加工区分

刃径

(mm)

刃長

(mm)

首下長

(mm)

シャンク径

(mm)

全長

(mm)

コーナー形状

CAM・工具管理ソフト用データ

CADデータ有無

(2D/3D)

刃径公差

首径

(mm)

図

●在庫品　□製作品

最小発注数量

平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	1.5	2.3	4 ～ 5	6	60	アタリ付き	-	-	-0.02～0	1～1.3	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	1.5	2.3	7 ～ 15	6	60	アタリ付き	-	-	-0.02～0	1～1.3	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	1.5	2.3	4 ～ 5	4	45	アタリ付き	-	-	-0.02～0	1～1.3	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	1.5	2.3	7 ～ 15	4	45	アタリ付き	-	-	-0.02～0	1～1.3	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	1.8	2.7	4 ～ 18	6	60	アタリ付き	-	-	-0.02～0	1.3～1.6	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	2	3	4 ～ 20	4	45	アタリ付き	-	-	-0.02～0	1.5～1.8	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	2.5	3.8	5	4	45	アタリ付き	-	-	-0.02～0	2～2.3	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	2.5	3.8	5	6	60	アタリ付き	-	-	-0.02～0	2～2.3	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	2.5	3.8	7 ～ 25	6	60	アタリ付き	-	-	-0.02～0	2～2.3	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	2.5	3.8	7 ～ 20	4	45	アタリ付き	-	-	-0.02～0	2～2.3	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	2.8	4.2	6 ～ 28	6	60	アタリ付き	-	-	-0.02～0	2.3～2.6	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	3	8	9 ～ 30	6	60	アタリ付き	-	-	-0.02～0	2.5～2.8	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	3.5	10	11 ～ 35	6	60	アタリ付き	-	-	-0.02～0	3～3.3	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	4	11	12 ～ 35	6	60	アタリ付き	-	-	-0.02～0	3.5～3.8	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	4.5	12	13 ～ 35	6	60	アタリ付き	-	-	-0.02～0	4～4.3	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	5	13	14 ～ 35	6	60	アタリ付き	-	-	-0.02～0	4.5～4.8	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	5.5	13	14 ～ 35	6	60	アタリ付き	-	-	-0.02～0	5～5.3	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	6	13	18 ～ 42	6	60	アタリ付き	-	-	-0.02～0	5.5～5.8	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	6.5	14	19 ～ 46	8	70	アタリ付き	-	-	-0.02～0	6～6.3	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	7	16	21 ～ 36	8	70	アタリ付き	-	-	-0.02～0	6.5～6.8	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	7.5	16	21 ～ 46	8	70	アタリ付き	-	-	-0.02～0	7～7.3	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	8	19	24 ～ 51	8	75	アタリ付き	-	-	-0.02～0	7.5～7.8	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	9	19	24 ～ 45	10	75	アタリ付き	-	-	-0.02～0	8.5～8.8	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	10	22	27 ～ 50	10	80	アタリ付き	-	-	-0.02～0	9.5～9.8	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	11	22	27 ～ 70	12	100	アタリ付き	-	-	-0.02～0	10.5～10.8	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	12	26	31 ～ 70	12	100	アタリ付き	-	-	-0.02～0	11.5～11.8	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	1.5	2.3	4 ～ 15	4	45	ピンカド	-	-	-0.02～0	1～1.3	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	1.8	2.7	4 ～ 18	6	60	ピンカド	-	-	-0.02～0	1.3～1.6	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	2	3	4 ～ 20	4	45	ピンカド	-	-	-0.02～0	1.5～1.8	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	2.5	3.8	6 ～ 25	4	45	ピンカド	-	-	-0.02～0	2～2.3	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	2.8	4.2	6 ～ 28	6	60	ピンカド	-	-	-0.02～0	2.3～2.6	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	3	8	9 ～ 30	6	60	ピンカド	-	-	-0.02～0	2.5～2.8	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	3.5	10	11 ～ 35	6	60	ピンカド	-	-	-0.02～0	3～3.3	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	4	11	12 ～ 35	6	60	ピンカド	-	-	-0.02～0	3.5～3.8	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	4.5	12	13 ～ 35	6	60	ピンカド	-	-	-0.02～0	4～4.3	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	5	13	14 ～ 35	6	60	ピンカド	-	-	-0.02～0	4.5～4.8	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	5.5	13	14 ～ 35	6	60	ピンカド	-	-	-0.02～0	5～5.3	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	6	13	18 ～ 42	6	60	ピンカド	-	-	-	5.5～5.8	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	6.5	14	19 ～ 46	8	70	ピンカド	-	-	-	6～6.3	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	7	16	21 ～ 46	8	70	ピンカド	-	-	-	6.5～6.8	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	8	19	24 ～ 51	8	75	ピンカド	-	-	-	7.5～7.8	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	9	19	24 ～ 45	10	75	ピンカド	-	-	-	8.5～8.8	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	10	22	27 ～ 50	10	80	ピンカド	-	-	-	9.5～9.8	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	11	22	27 ～ 64	12	100	ピンカド	-	-	-	10.5～10.8	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	12	26	31 ～ 64	12	100	ピンカド	-	-	-	11.5～11.8	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	4	5 ～ 11	12 ～ 35	6	60	アタリ付き	-	-	-0.02～0	2.8～3	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	4.5	5 ～ 12	13 ～ 35	6	60	アタリ付き	-	-	-0.02～0	3.3～3.5	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	5	5 ～ 13	14 ～ 35	6	60	アタリ付き	-	-	-0.02～0	3.8～4	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	5.5	5 ～ 13	14 ～ 35	6	60	アタリ付き	-	-	-0.02～0	4.3～4.5	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	6	5 ～ 13	18 ～ 42	6	60	アタリ付き	-	-	-0.02～0	4.8～5	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	6.5	5 ～ 14	19 ～ 45	8	70	アタリ付き	-	-	-0.02～0	5.3～5.5	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	7	5 ～ 16	21 ～ 36	8	70	アタリ付き	-	-	-0.02～0	5.8～6	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	7.5	5 ～ 16	21 ～ 45	8	70	アタリ付き	-	-	-0.02～0	6.3～6.5	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	8	5 ～ 19	24 ～ 51	8	75	アタリ付き	-	-	-0.02～0	6.8～7	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	9	5 ～ 19	24 ～ 45	10	75	アタリ付き	-	-	-0.02～0	7.8～8	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	10	5 ～ 22	27 ～ 50	10	80	アタリ付き	-	-	-0.02～0	8.8～9	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	11	5 ～ 22	27 ～ 70	12	100	アタリ付き	-	-	-0.02～0	9.8～10	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	12	5 ～ 26	31 ～ 70	12	100	アタリ付き	-	-	-0.02～0	10.8～11	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	16	10 ～ 32	37 ～ 57	16	105	アタリ付き	-	-	-0.02～0	14.8～15	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	20	10 ～ 38	43 ～ 52	20	110	アタリ付き	-	-	-0.02～0	18.8～19	-	□	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目

基本情報

基本情報

【特長】
・一般鋼、アルミ、銅合金の加工に高いパフォーマンスを発揮
・30°ネジレのスクエアエンドミルに比べ、回転・送り共に高速・高能率な加工が可能
・45°ネジレ角により汎用的な30°ネジレに比べ高速加工に最適
・潤滑性に優れたコーティングで、特に生材加工において安定した耐摩耗性を発揮し、加工物の形状精度が向上（XALコーティングは通電性を持っておりません。通電方式のツールセッターは使用できません）
・再研磨可能。ご利用手順・対応範囲・価格・納期などは「再研磨サービス」専用ページをご確認ください。

ご注意

XALコーティングは通電性を持っておりません。通電方式のツールセッターは使用できません。
以下の首逃がし追加工型番はご指定いただけません。
・SNR-XAL-HEM3S1.5-6-[1-2.3]
・SN-XAL-HEM3S1.5-6-2.3
・SNR-XAL-HEM3S2.5-6-[2-3.8]
・SN-XAL-HEM3S2.5-6-3.8
追加工オプションの対象商品には現在CADデータ、CAM・工具管理ソフト用データのご用意がございません。
「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

技術情報

カタログ

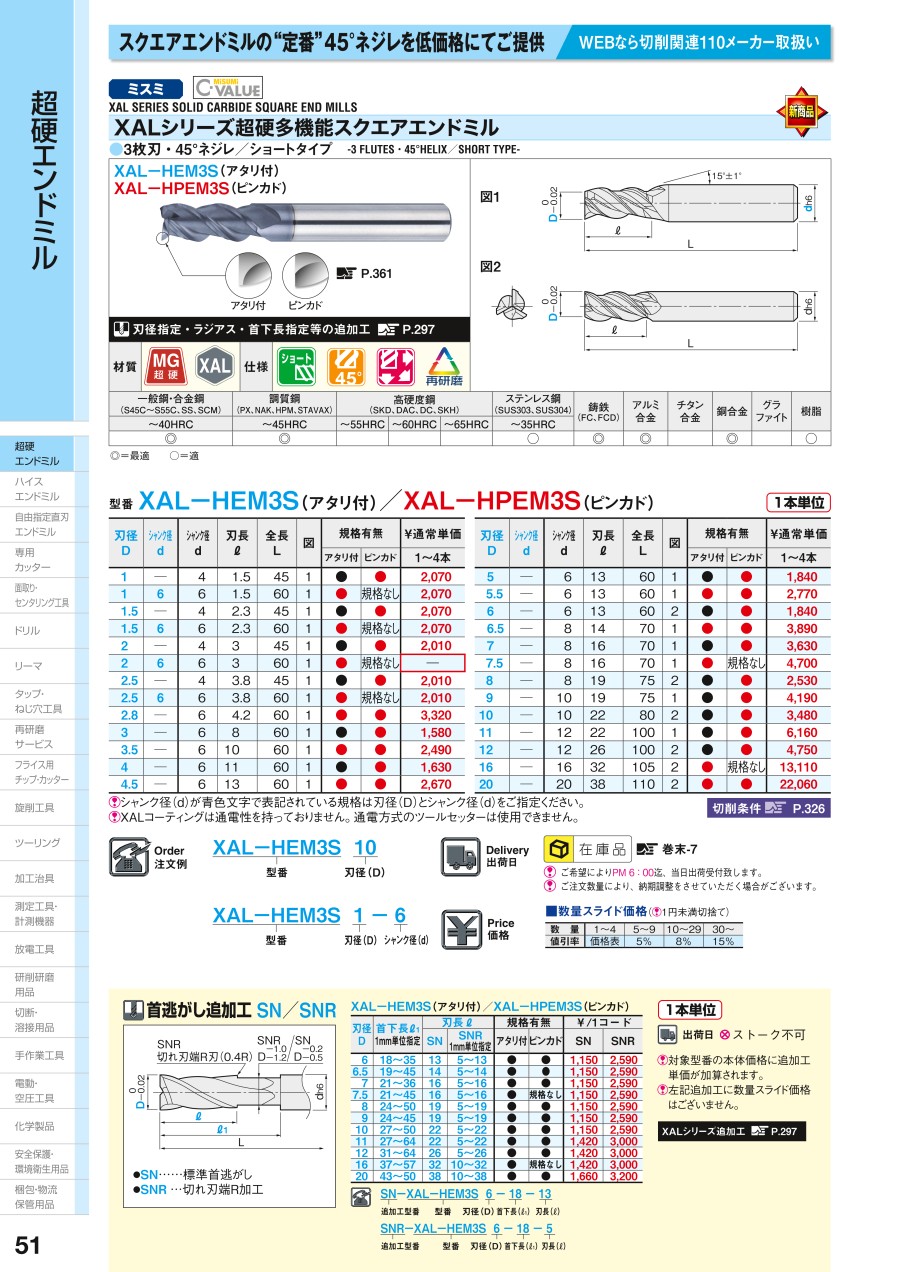

カタログ (見開き版)

以下「カタログ」に記載の一部型番は廃番となりました。現在ご注文いただけるのは上記「型番リスト」に掲載されている型番のみとなります。なお在庫品当日出荷受付時間はPM 5:00までとなります。また、価格は適宜変更しております。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

XALシリーズ超硬多機能スクエアエンドミル 3枚刃/45゜ネジレ/ショートタイプのレビュー

4.4平均満足度：4.422件のレビュー

星5
64%
星4
27%
星3
5%
星2
0%
星1
5%

ステンレス溝切削

満足度：1.02024/03/10

XAL-HEM3S4を二本購入。二本とも一瞬で折れた。恐らく推奨切削条件の表が間違っている。一本は推奨条件で使用して...もっと読む

ミスミからのコメント

この度は貴重なご意見いただきありがとうございます。いただいたご意見をもとに、溝加工における切削条件の最適化に向けた改善を検討させていただきます。また、ステンレスの溝切削において、ビビり等工具負荷軽減の観点から不等分割のスクエアエンドミルもおすすめしております。 XALシリーズは一般鋼からステンレスまで幅広くお使いいただけ、VACシリーズはその中でも難削材により適した商品となっております。ぜひお試しください。 XALシリーズ超硬不等リード不等分割スクエアエンドミル4枚刃/2Dタイプ商品URL: https://jp.misumi-ec.com/vona2/detail/110610534149/?PNSearch=XAL-VHEM4S&HissuCode=XAL-VHEM4S&Keyword=XAL-VHEM4S&list=SuggestPreview&searchFlow=histpreview2products VACシリーズ超硬不等リードエンドミル難削材用/4枚刃/ショートタイプ商品URL: https://jp.misumi-ec.com/vona2/detail/110600437740/?PNSearch=VAC-FMS-VHEM4S&HissuCode=VAC-FMS-VHEM4S&Keyword=VAC-FMS-VHEM4S&list=SuggestPreview&searchFlow=preview2products

0人が参考にしています。

加工

満足度：5.02022/08/25

安価で短納期で入ってきます。このシリーズは重宝しています。

0人が参考にしています。

段差加工やポケット加工の仕上げ

満足度：5.02022/07/31

段差加工やポケット加工の仕上げに使用しています。ネジレ角度が強いため削りやすいです

0人が参考にしています。

NAK55溝入れ

満足度：4.02022/05/13

刃径と刃長で探しました。NAK55の溝入れ（深さ3.5mmほど、18本L160mm）に使用しましたが刃持ち良かったです。

0人が参考にしています。

金型加工

満足度：5.02022/02/15

金型の加工に使用しています。他メーカー品だと高価なため安価で助かります。

0人が参考にしています。

22件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品 XALシリーズ超硬多機能スクエアエンドミル 3枚刃/45゜ネジレ/ショートタイプ	XALシリーズ超硬多機能スクエアエンドミル 4枚刃/45゜ネジレ/ショートタイプ	XALシリーズ超硬多機能スクエアエンドミル 3枚刃/45°ネジレ/ロングタイプ	XALシリーズ超硬多機能スクエアエンドミル 3枚刃/45゜ネジレ/レギュラータイプ	XALシリーズ超硬多機能スクエアエンドミル 3枚刃/45°ネジレ/スタブタイプ	XALシリーズ超硬多機能スクエアエンドミル 4枚刃/45゜ネジレ/ロングタイプ
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-
通常出荷日	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜
工具材質	超硬	超硬	超硬	超硬	超硬	超硬
被削材	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / アルミ / 銅 / 樹脂	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / アルミ / 銅 / 樹脂	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / アルミ / 銅 / 樹脂	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / アルミ / 銅 / 樹脂	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / アルミ / 銅 / 樹脂	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / アルミ / 銅 / 樹脂
ねじれ角	強ネジレ(45～60°)	強ネジレ(45～60°)	強ネジレ(45～60°)	強ネジレ(45～60°)	強ネジレ(45～60°)	強ネジレ(45～60°)
コーティング	鋼用	鋼用	鋼用	鋼用	鋼用	鋼用
刃数(枚)	3	4	3	3	3	4
