ミスミ

【穴加工無料】鉄製フリーサイズ制御ボックスハンドル手前開き FSRシリーズ

通常単価(税別): -

税込単価: -

通常出荷日：3日目

2025年6月17日ご注文分より、タップ穴加工指示を頂いた場合、リピート注文を含め加工数が101個以上の場合は塗装前の
マスキングゴムを省略させていただきます。ねじ山に塗料が多少付着する可能性があることをあらかじめご了承ください。
製品の安定供給と短納期の維持のため、何卒ご理解とご協力を賜りますようお願い申し上げます。
例）タップ穴合計100個の場合、すべてマスキングを”実施”、タップ穴合計101個の場合、すべてマスキングを”省略”
追加工コードはボックス穴加工サービスへ進む前にご選定ください
（※一部追加工コードは穴加工サービスをご利用いただけません）
本商品は西濃運輸にて出荷いたします。他宅配便のご指定はできかねます。
機器取付作業を行う際は、ボックス縦置き状態(底面を下向き)を推奨しております。
寝かせた状態（背面を下向き）で作業をすると、扉の開閉限界を超え、蝶番が損傷する恐れがあります。予めご注意ください。
ハンドルの安定供給を目的とし、2023年10月1日弊社出荷分よりハンドルの仕様を変更いたします。予めご了承ください。仕様変更の詳細については部材ハンドル詳細にてご確認願います。

詳細を確認

よく一緒に見られています

ミスミ

【穴加工無料】鉄製フリーサイズ制御ボックスハンドル FSAシリーズ

通常出荷日：3 日目

よく一緒に見られています

ミスミ

【穴加工無料】鉄製フリーサイズ制御ボックス扉中板ハンドル FSTシリーズ

通常出荷日：3 日目

未確定：候補が2型番あります。

ボックス穴加工サービスはこちらの型番ではご利用いただけません。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

【基本仕様】

	板厚	材質
扉	t1.6	SPHC
本体	t1.6	SPHC
中板	t2.3	SPHC

サイズ	範囲	単位
W（幅）	300～1000mm	1mm
H（高さ）	200～1000mm	1mm
D（奥行）	160～400mm	5mm

備考	D≦W、D≦Hの場合のみ製作可能
	Wが800mm以上はハンドル・ステーは各2個取付

【ボックス穴加工サービスのご案内】

穴加工サービス
使い方ガイド

設計データ
確認・編集ガイド

DXFデータ
ダウンロード_※1

スチール・ステンレスボックス
穴加工対応一覧

アルミ・樹脂製ボックス
穴加工対応一覧

汎用パネル・部品板
穴加工対応一覧

日東工業製ボックス
穴加工対応一覧

※1 DXFダウンロードはWOSログインが必要となります。

その他、加工に関するお問い合わせは以下リンクから

特注お見積もりについて

Q&A

ボックス商品の仕様に関する
問い合わせ窓口

お手持ちの穴加工図面で特注見積お受けします！

詳細は上記「特注見積もりのご案内」ボタンからご確認ください。

規格表

規格一覧

「×」部は製作不可です。

D	H	W
D	H	300～399	400～499	500～599	600～699	700～799	800～899	900～1000
160～195	200～299	○	○	○	×	×	×	×
	300～399	○	○	○	○	×	×	×
	400～499	○	○	○	○	○	○	×
	500～599	○	○	○	○	○	○	○
	600～699	○	○	○	○	○	○	○
	700～799	○	○	○	○	○	○	○
	800～899	○	○	○	○	○	○	○
	900～1000	○	○	○	○	○	○	○
200～245	200～299	○	○	○	×	×	×	×
	300～399	○	○	○	○	×	×	×
	400～499	○	○	○	○	○	○	×
	500～599	○	○	○	○	○	○	○
	600～699	○	○	○	○	○	○	○
	700～799	○	○	○	○	○	○	○
	800～899	○	○	○	○	○	○	○
	900～1000	○	○	○	○	○	○	○
250～295	200～299	○	○	○	×	×	×	×
	300～399	○	○	○	○	×	×	×
	400～499	○	○	○	○	○	○	×
	500～599	○	○	○	○	○	○	○
	600～699	○	○	○	○	○	○	○
	700～799	○	○	○	○	○	○	○
	800～899	○	○	○	○	○	○	○
	900～1000	○	○	○	○	○	○	○
300～350	200～299	×	×	×	×	×	×	×
	300～399	○	○	○	○	×	×	×
	400～499	○	○	○	○	○	○	×
	500～599	○	○	○	○	○	○	○
	600～699	○	○	○	○	○	○	○
	700～799	○	○	○	○	○	○	○
	800～899	○	○	○	○	○	○	○
	900～1000	○	○	○	○	○	○	○
355～400	200～299	×	×	×	×	×	×	×
	300～399	×	×	×	×	×	×	×
	400～499	×	○	○	○	○	○	×
	500～599	×	○	○	○	○	○	○
	600～699	×	○	○	○	○	○	○
	700～799	×	○	○	○	○	○	○
	800～899	×	○	○	○	○	○	○
	900～1000	×	○	○	○	○	○	○

D≦W、D≦Hの場合のみ製作可能

配送について

本商品は西濃運輸にて出荷いたします。
運送便に対する要望・ご質問は必ずご注文時にＱＣＴマーケティングセンターにご連絡ください。

穴加工サービス標準公差

■丸穴加工公差

丸穴サイズ	サイズ指定単位	公差
（mm）	（mm）	（mm）
2～31.9	0.1	±0.2
32～60	1.0	+0.4
32～60	1.0	-0.2
61～120	1.0	+0.8
61～120	1.0	-0.2
121～	1.0	+0.8
121～	1.0	-0.2

■角穴加工公差

角穴サイズ	5~30	30.1~60	60.1~130	131～
（mm）
公差	±0.2	+0.3	+0.3	+0.3
（mm）		-0.2	-0.2	-0.2

[ ! ] 公差は、塗装塗膜の状況により若干異なります
[ ! ] 加工する穴が接近する場合は2mm以上の間隔を空けてご設計ください。
[ ! ] 塗装品につきましては塗装の膜厚を考慮の上、設計をお願い申し上げます。

概要仕様

Ｗ800以上の場合、ハンドル・ステーは各2個取付

型番リスト

表示件数

型番

FSR-[300-1000/1]-[200-1000/1]-[160-400/5]-[E,G,K]

FSR-NS-[300-1000/1]-[200-1000/1]-[160-400/5]

外形寸法W 横(幅)

(mm)

外形寸法H 縦(高さ)

(mm)

外形寸法D 奥行(厚み)

(mm)

塗装色

表面処理

RoHS?

最小発注数量

300 ～ 1000	200 ～ 1000	160 ～ 400	クリーム（2.5Y9/1） / グレー（5Y7/1） / E（5Y8/1）	なし	10	1個
300 ～ 1000	200 ～ 1000	160 ～ 400	-	下地処理	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目

基本情報

【穴加工無料】鉄製フリーサイズ制御ボックスハンドル手前開き FSRシリーズ

ご注意

2025年6月17日ご注文分より、タップ穴加工指示を頂いた場合、リピート注文を含め加工数が101個以上の場合は塗装前の
マスキングゴムを省略させていただきます。ねじ山に塗料が多少付着する可能性があることをあらかじめご了承ください。
製品の安定供給と短納期の維持のため、何卒ご理解とご協力を賜りますようお願い申し上げます。
例）タップ穴合計100個の場合、すべてマスキングを”実施”、タップ穴合計101個の場合、すべてマスキングを”省略”
追加工コードはボックス穴加工サービスへ進む前にご選定ください
（※一部追加工コードは穴加工サービスをご利用いただけません）
本商品は西濃運輸にて出荷いたします。他宅配便のご指定はできかねます。
機器取付作業を行う際は、ボックス縦置き状態(底面を下向き)を推奨しております。
寝かせた状態（背面を下向き）で作業をすると、扉の開閉限界を超え、蝶番が損傷する恐れがあります。予めご注意ください。
ハンドルの安定供給を目的とし、2023年10月1日弊社出荷分よりハンドルの仕様を変更いたします。予めご了承ください。仕様変更の詳細については部材ハンドル詳細にてご確認願います。

大口注文もお任せください！
20個までの数量は、即見積・即注文可能！

3方向フリーサイズ！強度面に優れたサッシ型！
●全面アルミ材質の為、加工性に優れ軽量仕様になっております。
●穴加工の有無に関らず5日目出荷。
●全6面にタップ加工が可能です。

外形図や、穴加工有効寸法はこちらをご確認ください。

使用方法

使用例

外形図

共通仕様

下地処理について

下地処理サービスのご案内

梱包形態

下塗り塗装との違い

下地処理対応シリーズ

●Rシリーズボックス

商品シリーズ・形状	開閉方式	商品型式	処理方法
スチールスタンダード自立盤タイプ	ハンドル	RJSA	りん酸亜鉛皮膜
スチールハンドル錠内蝶番タイプ	ハンドル	RSAU	鉄皮膜
スチールハンドル＋2点ネジタイプ	ハンドル	RSH	鉄皮膜
スチールパチン錠水切なしタイプ	パチン錠	RSC	鉄皮膜
スチールパチン錠水切ありタイプ	パチン錠	RSB	鉄皮膜
スチール4点ネジ止めタイプ	ネジ止め	RSDX	鉄皮膜
スチール中継ボックス・ネジ止め	ネジ止め	RTE	鉄皮膜

●Fシリーズ制御盤ボックス

商品シリーズ・形状	開閉方式	商品型式	処理方法
スチールスタンダード自立盤タイプハンドル	ハンドル	HJSA	りん酸亜鉛皮膜
スチール奥行対応盤タイプ	ハンドル	FDLA	りん酸亜鉛皮膜
スチール自立盤ボックス短納期タイプ	ハンドル	FJSA	りん酸亜鉛皮膜
スチール架台HJSAシリーズ対応	-	HSCB	りん酸亜鉛皮膜
スチール架台FJSAシリーズ対応	-	FSCB	りん酸亜鉛皮膜
スタンダードタイプ	ハンドル	FSA	りん酸亜鉛皮膜
扉中板タイプ	ハンドル	FST	りん酸亜鉛皮膜
省スペース両開きタイプ	ハンドル	XASFなど	りん酸亜鉛皮膜
厚板タイプ	ハンドル	FTA	りん酸亜鉛皮膜
スタンダードタイプ	パチン錠	FSB	りん酸亜鉛皮膜
中板無し制御盤ボックス	パチン錠	RFSB, RFSP	りん酸亜鉛皮膜
水切なし制御盤ボックス	パチン錠	FSP	りん酸亜鉛皮膜
サイドハンドル	サイドハンドル	FSG, FSE	りん酸亜鉛皮膜
ネジ止め制御盤ボックス	ネジ止め	FSD	りん酸亜鉛皮膜
中型ネジ止めタイプ/簡易ネジ止めタイプ	ネジ止め	FSTM, FSTR, FSTX	りん酸亜鉛皮膜
組合せタイプ	ネジ止め	FCS	りん酸亜鉛皮膜
扉無し制御盤ボックス	-	FSF	りん酸亜鉛皮膜

ご注意

下地処理・下塗り塗装のいずれの場合も防錆性はございません。
製品の保管環境により、短時間で錆びが発生する場合があります。速やかに上塗り塗装をお願いします。

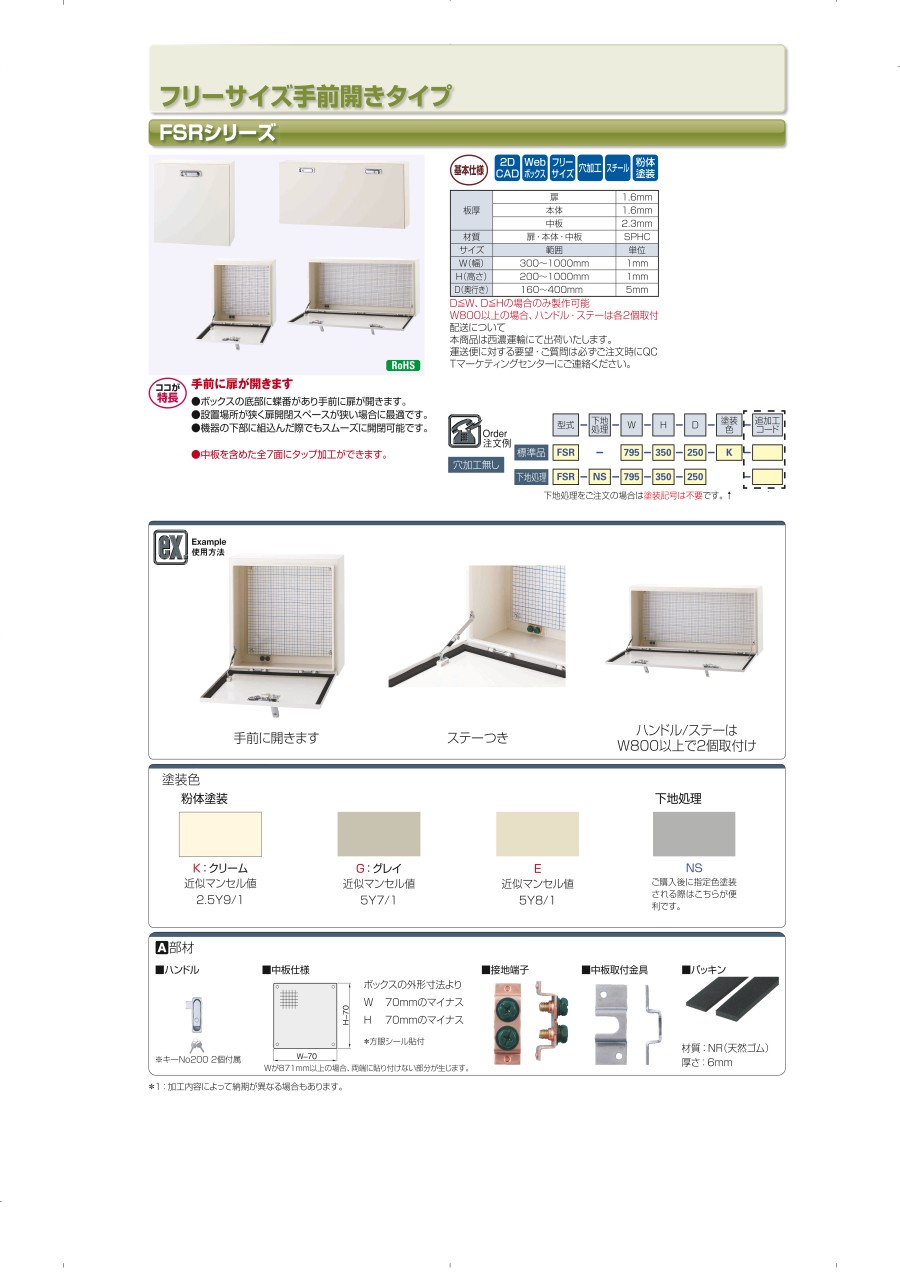

カタログ

カタログ (見開き版)

商品担当おすすめ

ミスミ
【穴加工無料】鉄製フリーサイズ制御ボックスハンドル FSAシリーズ
WEBで設計、穴加工無料のフリーサイズボックス<br>スタンダードタイプ
ミスミ
【穴加工無料】鉄製フリーサイズ制御ボックスネジ止めハンドル FSHシリーズ
WEBで設計、穴加工無料のフリーサイズボックス<br>スタンダードタイプ
ミスミ
【穴加工無料】鉄製フリーサイズ制御ボックスハンドル FTAシリーズ
WEBで設計、穴加工無料のフリーサイズボックス<br>板厚2.3mm、スタンダードタイプ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
