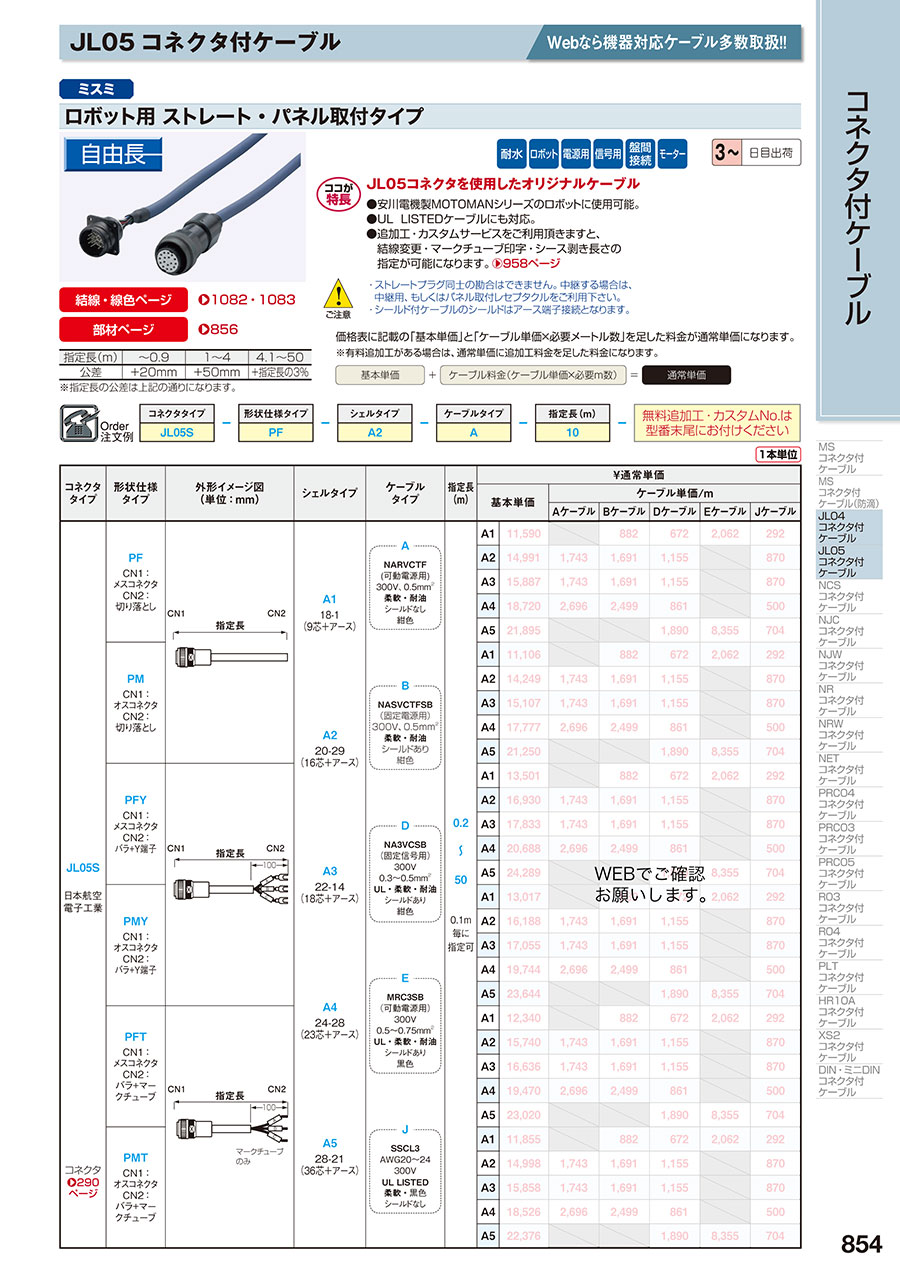

JL05コネクタ付ケーブルロボット用ストレート・パネル取付タイプ

通常単価(税別): -

税込単価: -

通常出荷日：3日目

JL05コネクタを使用したオリジナルケーブル安川電機製MOTOMANシリーズのロボットに使用可能! U...

詳細を確認

55.0

【販売終了案内】
以下に記載の型番は、2025年2月末にて販売終了予定です。本件に対するお問い合わせは本ページ右上の『エレクトロニクス部品技術窓口』のチャット・お問合せフォームからお願いします。
【代替品リスト】こちらよりご確認ください。
【代替品商品ページ】同商品ページ内にございます。
本ページの一部商品にて材料や部材入手難などの影響により一時的に受注停止をしております。
受注停止の型番については、ご注文の型番確定時に注文停止の案内がされます。

詳細を確認

よく一緒に見られています

ミスミ

ＭＳコネクタ付ケーブルストレート・中継・パネル取付タイプ (ミスミオリジナルコネクタ使用)

通常出荷日：3 日目

よく一緒に見られています

ミスミ

ＭＳコネクタ付ケーブルストレート・中継・パネル取付タイプ

通常出荷日：3 日目～

未確定：候補が120型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

【ご注意】
・ストレートプラグ同士の勘合はできません。中継する場合は、中継用、もしくはパネル取付レセプタクルをご利用下さい。
・シールド付ケーブルのシールドはアース端子接続となります。

部材情報

結線・線色情報

価格は型番リストの通常単価、または商品確定後「価格を確認」をクリックしてご確認お願いいたします。

コネクタタイプ：JL05S (日本航空電子工業コネクタ) td style="text-align: center;">取り扱いなし

形状仕様	外形イメージ図（単位：mm）	シェルタイプ	シェルタイプ	ケーブルタイプ別型式					指定長（m）
形状仕様	外形イメージ図（単位：mm）	シェルタイプ	シェルタイプ	Aケーブル (0.5㎟) AWG20(紺) 300V 耐油・柔軟シールドなし	Bケーブル (0.5㎟) AWG20(紺) 300V 耐油・柔軟 1重シールド	Dケーブル (0.3～0.5㎟) AWG20(紺) 300V UL・耐油・柔軟 1重シールド	Eケーブル (0.5～0.75㎟) AWG20(黒) 300V UL・耐油・柔軟 1重シールド	Jケーブル (0.2～0.5㎟) AWG20～24(黒) 300V UL LISTED・柔軟シールドなし	指定長（m）
PF メス	コネクタ・切り落とし	A1 18-1 （9芯＋アース） A2 20-29 （16芯＋アース） A3 22-14 （18芯＋アース） A4 24-28 （23芯＋アース） A5 28-21 （36芯＋アース）	A1	取り扱いなし	JL05S-PF-A1-B	JL05S-PF-A1-D	JL05S-PF-A1-E	JL05S-PF-A1-J	0.2 ～ 50 0.1m 毎に指定可
			A2	JL05S-PF-A2-A	JL05S-PF-A2-B	取り扱いなし	取り扱いなし	JL05S-PF-A2-J
			A3	JL05S-PF-A3-A	JL05S-PF-A3-B	取り扱いなし	取り扱いなし	JL05S-PF-A3-J
			A4	取り扱いなし	取り扱いなし	JL05S-PF-A4-D	取り扱いなし	JL05S-PF-A4-J
			A5	取り扱いなし	取り扱いなし	JL05S-PF-A5-D	取り扱いなし	JL05S-PF-A5-J
PM オス			A1	取り扱いなし	JL05S-PM-A1-B	JL05S-PM-A1-D	JL05S-PM-A1-E	JL05S-PM-A1-J
			A2	JL05S-PM-A2-A	JL05S-PM-A2-B	取り扱いなし	取り扱いなし	JL05S-PM-A2-J
			A3	JL05S-PM-A3-A	JL05S-PM-A3-B	取り扱いなし	取り扱いなし	JL05S-PM-A3-J
			A4	取り扱いなし	取り扱いなし	JL05S-PM-A4-D	取り扱いなし	JL05S-PM-A4-J
			A5	取り扱いなし	取り扱いなし	JL05S-PM-A5-D	取り扱いなし	JL05S-PM-A5-J
PFY メス	コネクタ・バラ+Y端子		A1	取り扱いなし	JL05S-PFY-A1-B	JL05S-PFY-A1-D	JL05S-PFY-A1-E	JL05S-PFY-A1-J
			A2	JL05S-PFY-A2-A	JL05S-PFY-A2-B	取り扱いなし	取り扱いなし	JL05S-PFY-A2-J
			A3	JL05S-PFY-A3-A	JL05S-PFY-A3-B	取り扱いなし	取り扱いなし	JL05S-PFY-A3-J
			A4	取り扱いなし	取り扱いなし	JL05S-PFY-A4-D	取り扱いなし	JL05S-PFY-A4-J
			A5	取り扱いなし	取り扱いなし	JL05S-PFY-A5-D	取り扱いなし	JL05S-PFY-A5-J
PMY オス			A1	取り扱いなし	JL05S-PMY-A1-B	JL05S-PMY-A1-D	JL05S-PMY-A1-E	JL05S-PMY-A1-J	0.2 ～ 50 0.1m 毎に指定可
			A2	JL05S-PMY-A2-A	JL05S-PMY-A2-B	取り扱いなし	取り扱いなし	JL05S-PMY-A2-J
			A3	JL05S-PMY-A3-A	JL05S-PMY-A3-B	取り扱いなし	取り扱いなし	JL05S-PMY-A3-J
			A4	取り扱いなし	取り扱いなし	JL05S-PMY-A4-D	取り扱いなし	JL05S-PMY-A4-J
			A5	取り扱いなし	取り扱いなし	JL05S-PMY-A5-D	取り扱いなし	JL05S-PMY-A5-J
PFT メス	コネクタ・バラ+マークチューブ		A1	取り扱いなし	JL05S-PFT-A1-B	JL05S-PFT-A1-D	JL05S-PFT-A1-E	JL05S-PFT-A1-J
			A2	JL05S-PFT-A2-A	JL05S-PFT-A2-B	取り扱いなし	取り扱いなし	JL05S-PFT-A2-J
			A3	JL05S-PFT-A3-A	JL05S-PFT-A3-B	取り扱いなし	取り扱いなし	JL05S-PFT-A3-J
			A4	取り扱いなし	JL05S-PFT-A4-D	取り扱いなし	JL05S-PFT-A4-J
			A5	取り扱いなし	取り扱いなし	JL05S-PFT-A5-D	取り扱いなし	JL05S-PFT-A5-J
PMT オス			A1	取り扱いなし	JL05S-PMT-A1-B	JL05S-PMT-A1-D	JL05S-PMT-A1-E	JL05S-PMT-A1-J
			A2	JL05S-PMT-A2-A	JL05S-PMT-A2-B	取り扱いなし	取り扱いなし	JL05S-PMT-A2-J
			A3	JL05S-PMT-A3-A	JL05S-PMT-A3-B	取り扱いなし	取り扱いなし	JL05S-PMT-A3-J
			A4	取り扱いなし	取り扱いなし	JL05S-PMT-A4-D	取り扱いなし	JL05S-PMT-A4-J
			A5	取り扱いなし	取り扱いなし	JL05S-PMT-A5-D	取り扱いなし	JL05S-PMT-A5-J

コネクタタイプ：JL05S (日本航空電子工業コネクタ)

形状仕様	外形イメージ図（単位：mm）	シェルタイプ	シェルタイプ	ケーブルタイプ別型式			指定長（m）
形状仕様	外形イメージ図（単位：mm）	シェルタイプ	シェルタイプ	Bケーブル (0.5㎟) AWG20(紺) 300V 耐油・柔軟 1重シールド	Dケーブル (0.3～0.5㎟) AWG20(紺) 300V UL・耐油・柔軟 1重シールド	Jケーブル (0.2～0.5㎟) AWG20～24(黒) 300V UL LISTED・柔軟シールドなし	指定長（m）
RF メス	パネルマウント・切り落とし（フランジ型）	A1 18-1 （9芯＋アース） A2 20-29 （16芯＋アース） A3 22-14 （18芯＋アース） A4 24-28 （23芯＋アース） A5 28-21 （36芯＋アース）	A1	JL05S-RF-A1-B	JL05S-RF-A1-D	JL05S-RF-A1-J	0.2 ～ 50 0.1m 毎に指定可
			A2	JL05S-RF-A2-B	取り扱いなし	JL05S-RF-A2-J
			A3	JL05S-RF-A3-B	取り扱いなし	JL05S-RF-A3-J
			A4	取り扱いなし	JL05S-RF-A4-D	JL05S-RF-A4-J
			A5	取り扱いなし	取り扱いなし	JL05S-RF-A5-J
RM オス			A1	JL05S-RM-A1-B	JL05S-RM-A1-D	JL05S-RM-A1-J
			A2	JL05S-RM-A2-B	取り扱いなし	JL05S-RM-A2-J
			A3	JL05S-RM-A3-B	取り扱いなし	JL05S-RM-A3-J
			A4	取り扱いなし	JL05S-RM-A4-D	JL05S-RM-A4-J
			A5	取り扱いなし	取り扱いなし	JL05S-RM-A5-J
RFY メス	パネルマウント・バラ+Y端子（フランジ型）		A1	JL05S-RFY-A1-B	JL05S-RFY-A1-D	JL05S-RFY-A1-J
			A2	JL05S-RFY-A2-B	取り扱いなし	JL05S-RFY-A2-J
			A3	JL05S-RFY-A3-B	取り扱いなし	JL05S-RFY-A3-J
			A4	取り扱いなし	JL05S-RFY-A4-D	JL05S-RFY-A4-J
			A5	取り扱いなし	取り扱いなし	JL05S-RFY-A5-J
RMY オス			A1	JL05S-RMY-A1-B	JL05S-RMY-A1-D	JL05S-RMY-A1-J	0.2 ～ 50 0.1m 毎に指定可
			A2	JL05S-RMY-A2-B	取り扱いなし	JL05S-RMY-A2-J
			A3	JL05S-RMY-A3-B	取り扱いなし	JL05S-RMY-A3-J
			A4	取り扱いなし	JL05S-RMY-A4-D	JL05S-RMY-A4-J
			A5	取り扱いなし	取り扱いなし	JL05S-RMY-A5-J
RFT メス	パネルマウント・バラ+マークチューブ（フランジ型）		A1	JL05S-RFT-A1-B	JL05S-RFT-A1-D	JL05S-RFT-A1-J
			A2	JL05S-RFT-A2-B	取り扱いなし	JL05S-RFT-A2-J
			A3	JL05S-RFT-A3-B	取り扱いなし	JL05S-RFT-A3-J
			A4	取り扱いなし	JL05S-RFT-A4-D	JL05S-RFT-A4-J
			A5	取り扱いなし	取り扱いなし	JL05S-RFT-A5-J
RMT オス			A1	JL05S-RMT-A1-B	JL05S-RMT-A1-D	JL05S-RMT-A1-J
			A2	JL05S-RMT-A2-B	取り扱いなし	JL05S-RMT-A2-J
			A3	JL05S-RMT-A3-B	取り扱いなし	JL05S-RMT-A3-J
			A4	取り扱いなし	JL05S-RMT-A4-D	JL05S-RMT-A4-J
			A5	取り扱いなし	取り扱いなし	JL05S-RMT-A5-J

指定長(m)	～0.9	1～4	4.1～50
公差	+20mm	+50mm	+指定長の3%

※指定長の公差は上記の通りになります。

ケーブル仕様

ケーブル

Aケーブル

>>1449ページ

特性レーダーチャート

主な仕様

※特性の目安としてご利用ください。
屈曲耐久性は当社試験比であり、実際の性能値ではございません。

シース色	ネイビー
取得規格	電安法
定格電圧	300			V
使用温度範囲	0～75			℃
難燃性	－
曲げ半径	仕上外径×	6	（固定部）
（mm）		6	（可動部）
※推奨値であり保証値ではございません

断面積	コネクタ種類
0.5mm²(AWG20)	A2、A3、A4

Bケーブル

>>1179ページ

特性レーダーチャート

主な仕様

※特性の目安としてご利用ください。

シース色	ネイビー
取得規格	電安法
定格電圧	300			V
使用温度範囲	0～75			℃
難燃性	VW-1/FT-1
曲げ半径	仕上外径×	6	（固定部）
（mm）		－	（可動部）
※推奨値であり保証値ではございません

断面積	コネクタ種類
0.5mm²(AWG20)	A1、A2、A3、A4

Dケーブル

>>1309ページ

特性レーダーチャート

主な仕様

※特性の目安としてご利用ください。

シース色	ネイビー
取得規格	ULAWM2517
定格電圧	300			V
使用温度範囲	-20～105			℃
難燃性	VW-1
曲げ半径	仕上外径×	6	（固定部）
（mm）		-	（可動部）
※推奨値であり保証値ではございません

断面積	コネクタ種類
AWG21(0.5mm²)	A1、A2、A3
AWG23(0.3mm²)	A4、A5

Eケーブル

>>1479ページ

特性レーダーチャート

主な仕様

※特性の目安としてご利用ください。

シース色	ブラック
取得規格	ULAWM2464/CSA
定格電圧	300			V
使用温度範囲	-20～80			℃
難燃性	VW-1
曲げ半径	仕上外径×	6	（固定部）
（mm）		6	（可動部）
※推奨値であり保証値ではございません

断面積	コネクタ種類
AWG20(0.5mm²)	A1
AWG18(0.75mm²)	A5

Jケーブル

>>1267ページ

特性レーダーチャート

主な仕様

※特性の目安としてご利用ください。

シース色	ブラック
取得規格	CL3, AWM2464
定格電圧	300			V
使用温度範囲	-15～CL3：90 (AWM：80)			℃
難燃性	VW-1
曲げ半径	仕上外径×	6	（固定部）
（mm）		－	（可動部）
※推奨値であり保証値ではございません

断面積	コネクタ種類
AWG20(0.5mm²)	A8、A9
AWG22(0.3mm²)	A10～13
AWG24(0.2mm²)	A14、A15

電気特性

シェルタイプ（配列NO/芯数）コンタクトサイズ	コネクタ		Aケーブル			Bケーブル			Cケーブル
	定格電流（A以下）	定格電圧（V以下）	断面積	定格電圧	許容電流 A(30℃)	断面積	定格電圧	許容電流 A(30℃)	断面積	定格電圧	許容電流 A(30℃)
		DC
A1 （18-1/9芯+アース）コンタクト：#16	23	700	-	-	-	0.5mm²(AWG20)	300V	2	0.5mm²(AWG21)	300V	7
A2 （20-29/16芯+アース）コンタクト：#16	13		0.5mm²(AWG20)	300V	1			1			6
A3 （22-14/18芯+アース）コンタクト：#16
A4 （24-28/23芯+アース）コンタクト：#16		250									5
A5 （28-21/36芯+アース）コンタクト：#16		700	-	-	-	-	-	-

シェルタイプ（配列NO/芯数）コンタクトサイズ	コネクタ		Dケーブル			Eケーブル			Jケーブル
	定格電流（A以下）	定格電圧（V以下）	断面積	定格電圧	許容電流 A(30℃)	断面積	定格電圧	許容電流 A(30℃)	断面積	定格電圧	許容電流 A(30℃)
		DC
A1 （18-1/9芯+アース）コンタクト：#16	23	700	AWG21(0.5mm²)	300V	4.8	AWG20(0.5mm²)	300V	4.1	AWG20(0.5mm²)	300V	4.2
A2 （20-29/16芯+アース）コンタクト：#16	13				3.6	-	-	-			3.1
A3 （22-14/18芯+アース）コンタクト：#16					3.6
A4 （24-28/23芯+アース）コンタクト：#16		250	AWG23(0.3mm²)		2.4				AWG22(0.3mm²)		1.8
A5 （28-21/36芯+アース）コンタクト：#16		700			1.7	AWG18(0.75mm²)	300V	2.9	AWG24(0.2mm²)		1.2

※コネクタの定格電流値はコネクタ1個当たりの値を示します。
※全ての製品のアース端子は、本体シェルに内部で接続され導通する構造になっていますが、配列No『. 24-10(G)』のパネルマウントだけは、
導通構造になっておりませんのでご注意下さい。
※各数値は参考値であり、保証値ではありません。

■関連商品のご案内

～ハーネス特注対応～

本ページには、
お探し商品がございませんか？

長さや結線などカスタマイズ
された商品もご対応中！

ハーネス追加工・カスタムサービス

追加工サービスとカスタムサービスの併用可能！

これまでのマークチューブ印字指定サービス、自由結線指定サービスに加え、さらに3つのサービスを開始！

●追加工のみ
必須形式の末尾に、（シース剥き、アース線、アース端子サイズ）のうち、指定される仕様のみ追加工形式をご指定下さい。

●カスタムのみ
必須形式の末尾に、識別記号「X」と「カスタムナンバー」をつけてご依頼ください。
※カスタムナンバー取得方法は左ページをご参照ください。

●追加工とカスタム
必須形式の末尾に、追加工形式、カスタムナンバーの順にご記入ください。

●全ての追加工とカスタム
必須形式の末尾に（シース剥き、アース線、アース端子サイズ）、カスタムナンバーの順にご記入ください。
JL05コネクタロボット用ストレート・パネル取付タイプ：関連画像

1　シース剥き長さ指定
JL05コネクタロボット用ストレート・パネル取付タイプ：関連画像

※Y端子付、もしくはマークチューブ入りの商品に限ります。

2　リード線が長さ指定
JL05コネクタロボット用ストレート・パネル取付タイプ：関連画像

※元々、リード線がある商品に限ります。

3　アース端子寸法指定
JL05コネクタロボット用ストレート・パネル取付タイプ：関連画像

※元々、リード線がある商品に限ります。

4　ラベル印字指定
JL05コネクタロボット用ストレート・パネル取付タイプ：関連画像

追加工・カスタムの注文方法

シース剥き長さ
追加工型式	シース剥き長さ	追加工料金
指定なし	100mm	-
02S	200mm	無料
03S	300mm	無料
04S	400mm	\150
05S	500mm
06S	600mm
07S	700mm	\300
08S	800mm
09S	900mm
10S	1000mm

CN1側アース線（無料）
追加工型式	寸法
指定なし	200mm
00E	アース線なし
01E	100mm
03E	300mm
04E	400mm
05E	500mm
06E	600mm
07E	700mm
08E	800mm
09E	900mm
10E	1000mm
15E	1500mm

CN2側アース線（無料）
追加工型式	寸法
指定なし	200mm
00F	アース線なし
01F	100mm
03F	300mm
04F	400mm
05F	500mm
06F	600mm
07F	700mm
08F	800mm
09F	900mm
10F	1000mm
15F	1500mm

アース端子サイズ（無料）
追加工型式	寸法
指定なし	M3.5
04T	M4

追加工の注文方法

シース剥き、アース線、アース端子サイズのうち、
ご指定されたい仕様のみ追加工型式をご選定の
上、型式に足してください。

　　（発注型式例：NDDJ-PY-E-9-1-04S-05E）

カスタムナンバーの取得方法

①A10-149ページの「カスタムナンバー取得用紙」に、ご希望の指定内容を記入します。
②用紙に記載されているFAX番号（03-5606-6329）までお送り下さい。
　のちほど7桁の「カスタムナンバー」を返信させていただきます。
③ご注文の際に型式の末尾に識別記号「X」と「カスタムナンバー」をつけてご依頼下さい。

　　　　　　　　　　　（発注型式例：NDDJ-PY-E-9-1-X-0100001）

追加工サービスとカスタムサービスの併用も可能です。

※追加工料金は変動する場合がございます。（有効期限：2017年3月31日）

ハーネス単価計算方法

価格表に記載の「基本単価」「ケーブル単価×必要メートル数」と「追加工料金」を足していただいた金額が商品単価になります。
型式：NDDJ-PY-E-9-1-04Sの場合

基本単価 ¥1,820

ケーブルメートル単価×全長 ¥170×1m

追加工 ¥150

商品単価 ¥2,140

※ケーブル料金の小数点以下は切り捨て

>>>カスタムナンバー取得用紙(Excel)
>>>カスタムナンバー取得用紙(PDF)(結線指定用)
>>>カスタムナンバー取得用紙(結線指定用)　記入例
>>>カスタムナンバー取得用紙(結線指定用)　記入例(PDF)
>>>カスタムナンバー取得用紙(PDF)(マークチューブ文字指定用)
>>>カスタムナンバー取得用紙(マークチューブ文字指定用)　記入例
>>>カスタムナンバー取得用紙(マークチューブ文字指定用)　記入例(PDF)

お申し込み

株式会社ミスミハーネス見積センター
Fax ：03-5805-7162　　　Tel ： 03-5805-7164
Mail ： harness@misumi.co.jp
受付時間：月～金 9:00～18:00 （祝日除く）

圧着タイプ・バヨネットロック防水大型コネクタ（JL05）

材料／仕上

●パネルマウントタイプ/コンタクト

項目	材料／仕上
シェル	アルミ合金／亜鉛メッキ（黒色系千渉色三価クロメート皮膜）
ベースインシュレータ	合成樹脂
カバーインシュレータ	合成樹脂
コンタクト	銅合金／銀メッキ
リティニングリング	銅合金／亜鉛メッキ（黒色系千渉色三価クロメート皮膜）
Ｏリング	合成ゴム
アースラグ	銅合金／銀メッキ

●ストレートタイプ/コンタクト

項目	材料／仕上
カップリングナット、バレル	アルミ合金／亜鉛メッキ（黒色系千渉色三価クロメート皮膜）
ベースインシュレータ	合成樹脂
カバーインシュレータ	合成樹脂
コンタクト	銅合金／銀メッキ
リティニングリング	銅合金／亜鉛メッキ（黒色系千渉色三価クロメート皮膜）
止メリング	ステンレス鋼
ウェーブスプリング	ステンレス鋼
アースラグ	銅合金／銀メッキ

●エンドベル（防水型）

項目	材料／仕上
エンドベル本体、グランドナット	アルミ合金／亜鉛メッキ（黒色系千渉色三価クロメート皮膜）
プッシング	合成ゴム（黒色）
スリープ	アルミ合金／亜鉛メッキ（黒色系千渉色三価クロメート皮膜）
Ｏリング	合成ゴム
六角穴付止めネジ	鋼／亜鉛メッキ（M3×0.5）

●エンドベル（非防水型）

項目	材料／仕上
エンドベル本体	アルミ合金／亜鉛メッキ（黒色系千渉色三価クロメート皮膜）
六角穴付止めネジ	鋼／亜鉛メッキ（M3×0.5）

電気的、機械的特性、互換性について

NB01/CE01シリーズと共通です。JL05コネクタは、CE01コネクタ、NB01コネクタと互換性があります。

コンタクト配列図

コンタクト数	4	5	7	7	8
配列No.	22-22	18-11	20-15	24-10	22-23
コンタクトサイズ	♯8	♯12	♯12	♯8	♯12
コンタクト配列（注1）（注2）
定格区分	A	A	A	A	D（4）,A（その他）

コンタクト数	10	17	19	19	24
配列No.	18-1	20-29	18-19A	22-14	24-28
コンタクトサイズ	♯16	♯16	♯20	♯16	♯16
コンタクト配列（注1）（注2）
定格区分	A（3,5,6,8）,INST（その他）	A	INST	A	INST

コンタクト数	30	37	52	73
配列No.	20-30A	28-21	24-52A	28-73A
コンタクトサイズ	♯20	♯16	♯20	♯20
コンタクト配列（注1）（注2）
定格区分	INST	A	INST	INST

（注1）オス（ピン）コネクタの結合面から見た図です。
（注2）配列表の○はアース端子（保護端子接続用）を示します。

パネルカット寸法図

	フロントマウンティング	リアマウンティング

適合シェルサイズ	φA ±0.5	φB +0.2 -0	C ±0.13	取付ネジ（参考）		リアマウンティングのパネル厚制限
適合シェルサイズ	φA ±0.5	φB +0.2 -0	C ±0.13	インチネジ	メートルネジ	リアマウンティングのパネル厚制限
18	30.2	3.3	26.97	#4-40	M3	3.0以下
20	34.9	3.3	29.36	#4-40	M3
22	36.6	3.3	31.75	#4-40	M3
24	39.7	4.3	34.92	#6-32	M4
28	46.1	4.3	39.67	#6-32	M4

組合せ方法

パネルマウント

ストレートコネクタ

エンドベル
（非防水）

エンドベル
（防水）

ケーブルクランプ
>>2319～2320ページ

※ケーブルクランプはMSコネクタと兼用。

組合せ例

＜防水タイプ＞
プラグ	エンドベル

＜非防水タイプ＞
プラグ	エンドベル	ケーブルクランプ

型番リスト

表示件数

型番

JL05S-PF-A1-B-[0.2-50/0.1]

JL05S-PF-A1-D-[0.2-50/0.1]

JL05S-PF-A1-E-[0.2-50/0.1]

JL05S-PF-A1-J-[0.2-50/0.1]

JL05S-PF-A2-A-[0.2-50/0.1]

JL05S-PF-A2-J-[0.2-50/0.1]

JL05S-PF-A3-A-[0.2-50/0.1]

JL05S-PF-A3-J-[0.2-50/0.1]

JL05S-PF-A4-D-[0.2-50/0.1]

JL05S-PF-A4-J-[0.2-50/0.1]

JL05S-PF-A5-D-[0.2-50/0.1]

JL05S-PF-A5-J-[0.2-50/0.1]

JL05S-PFT-A1-B-[0.3-50/0.1]

JL05S-PFT-A1-D-[0.3-50/0.1]

JL05S-PFT-A1-E-[0.3-50/0.1]

JL05S-PFT-A1-J-[0.3-50/0.1]

JL05S-PFT-A2-A-[0.3-50/0.1]

JL05S-PFT-A2-J-[0.3-50/0.1]

JL05S-PFT-A3-A-[0.3-50/0.1]

JL05S-PFT-A3-J-[0.3-50/0.1]

JL05S-PFT-A4-D-[0.3-50/0.1]

JL05S-PFT-A4-J-[0.3-50/0.1]

JL05S-PFT-A5-D-[0.3-50/0.1]

JL05S-PFT-A5-J-[0.3-50/0.1]

JL05S-PFY-A1-B-[0.3-50/0.1]

JL05S-PFY-A1-D-[0.3-50/0.1]

JL05S-PFY-A1-E-[0.3-50/0.1]

JL05S-PFY-A1-J-[0.3-50/0.1]

JL05S-PFY-A2-A-[0.3-50/0.1]

JL05S-PFY-A2-J-[0.3-50/0.1]

JL05S-PFY-A3-A-[0.3-50/0.1]

JL05S-PFY-A3-J-[0.3-50/0.1]

JL05S-PFY-A4-D-[0.3-50/0.1]

JL05S-PFY-A4-J-[0.3-50/0.1]

JL05S-PFY-A5-D-[0.3-50/0.1]

JL05S-PFY-A5-J-[0.3-50/0.1]

JL05S-PM-A1-B-[0.2-50/0.1]

JL05S-PM-A1-D-[0.2-50/0.1]

JL05S-PM-A1-E-[0.2-50/0.1]

JL05S-PM-A1-J-[0.2-50/0.1]

JL05S-PM-A2-A-[0.2-50/0.1]

JL05S-PM-A2-J-[0.2-50/0.1]

JL05S-PM-A3-A-[0.2-50/0.1]

JL05S-PM-A3-J-[0.2-50/0.1]

JL05S-PM-A4-D-[0.2-50/0.1]

JL05S-PM-A4-J-[0.2-50/0.1]

JL05S-PM-A5-D-[0.2-50/0.1]

JL05S-PM-A5-J-[0.2-50/0.1]

JL05S-PMT-A1-B-[0.3-50/0.1]

JL05S-PMT-A1-D-[0.3-50/0.1]

JL05S-PMT-A1-E-[0.3-50/0.1]

JL05S-PMT-A1-J-[0.3-50/0.1]

JL05S-PMT-A2-A-[0.3-50/0.1]

JL05S-PMT-A2-J-[0.3-50/0.1]

JL05S-PMT-A3-A-[0.3-50/0.1]

JL05S-PMT-A3-J-[0.3-50/0.1]

JL05S-PMT-A4-D-[0.3-50/0.1]

JL05S-PMT-A4-J-[0.3-50/0.1]

JL05S-PMT-A5-D-[0.3-50/0.1]

JL05S-PMT-A5-J-[0.3-50/0.1]

コネクタ1（CN1）

コネクタ2（CN2）

芯数

シェルタイプ

シェルサイズ

ケーブル規格（UL/CSA）

ツイストペア

導体寸法

(AWG)

ケーブルタイプ

指定長

(m)

耐環境

ケーブル色

シールド

RoHS?

最小発注数量

メスストレート

切落とし

なし

B: 紺色防滴/耐油・柔軟 1重シルード

0.2 ～ 50

防滴/耐油

ネイビー

1重

1個

メスストレート

切落とし

あり

D: 紺色耐油・柔軟 1重シルード

0.2 ～ 50

耐油

ネイビー

1重

1個

メスストレート

切落とし

UL/CSA

なし

E: 黒色耐油・柔軟 1重シルード

0.2 ～ 50

耐油

黒

1重

1個

メスストレート

切落とし

なし

J: 黒色耐環境なし・柔軟シルードなし

0.2 ～ 50

なし

黒

なし

1個

メスストレート

切落とし

なし

A: 紺色防滴/耐油・柔軟シルードなし

0.2 ～ 50

防滴/耐油

ネイビー

なし

1個

メスストレート

切落とし

なし

J: 黒色耐環境なし・柔軟シルードなし

0.2 ～ 50

なし

黒

なし

1個

メスストレート

切落とし

なし

A: 紺色防滴/耐油・柔軟シルードなし

0.2 ～ 50

防滴/耐油

ネイビー

なし

1個

メスストレート

切落とし

なし

J: 黒色耐環境なし・柔軟シルードなし

0.2 ～ 50

なし

黒

なし

1個

メスストレート

切落とし

あり

D: 紺色耐油・柔軟 1重シルード

0.2 ～ 50

耐油

ネイビー

1重

1個

メスストレート

切落とし

なし

J: 黒色耐環境なし・柔軟シルードなし

0.2 ～ 50

なし

黒

なし

1個

メスストレート

切落とし

あり

D: 紺色耐油・柔軟 1重シルード

0.2 ～ 50

耐油

ネイビー

1重

1個

メスストレート

切落とし

なし

J: 黒色耐環境なし・柔軟シルードなし

0.2 ～ 50

なし

黒

なし

1個

メスストレート

マークチューブのみ

なし

B: 紺色防滴/耐油・柔軟 1重シルード

0.3 ～ 50

防滴/耐油

ネイビー

1重

1個

メスストレート

マークチューブのみ

あり

D: 紺色耐油・柔軟 1重シルード

0.3 ～ 50

耐油

ネイビー

1重

1個

メスストレート

マークチューブのみ

UL/CSA

なし

E: 黒色耐油・柔軟 1重シルード

0.3 ～ 50

耐油

黒

1重

1個

メスストレート

マークチューブのみ

なし

J: 黒色耐環境なし・柔軟シルードなし

0.3 ～ 50

なし

黒

なし

1個

メスストレート

マークチューブのみ

なし

A: 紺色防滴/耐油・柔軟シルードなし

0.3 ～ 50

防滴/耐油

ネイビー

なし

1個

メスストレート

マークチューブのみ

なし

J: 黒色耐環境なし・柔軟シルードなし

0.3 ～ 50

なし

黒

なし

1個

メスストレート

マークチューブのみ

なし

A: 紺色防滴/耐油・柔軟シルードなし

0.3 ～ 50

防滴/耐油

ネイビー

なし

1個

メスストレート

マークチューブのみ

なし

J: 黒色耐環境なし・柔軟シルードなし

0.3 ～ 50

なし

黒

なし

1個

メスストレート

マークチューブのみ

あり

D: 紺色耐油・柔軟 1重シルード

0.3 ～ 50

耐油

ネイビー

1重

1個

メスストレート

マークチューブのみ

なし

J: 黒色耐環境なし・柔軟シルードなし

0.3 ～ 50

なし

黒

なし

1個

メスストレート

マークチューブのみ

あり

D: 紺色耐油・柔軟 1重シルード

0.3 ～ 50

耐油

ネイビー

1重

1個

メスストレート

マークチューブのみ

なし

J: 黒色耐環境なし・柔軟シルードなし

0.3 ～ 50

なし

黒

なし

1個

メスストレート

Y端子

なし

B: 紺色防滴/耐油・柔軟 1重シルード

0.3 ～ 50

防滴/耐油

ネイビー

1重

1個

メスストレート

Y端子

あり

D: 紺色耐油・柔軟 1重シルード

0.3 ～ 50

耐油

ネイビー

1重

1個

メスストレート

Y端子

UL/CSA

なし

E: 黒色耐油・柔軟 1重シルード

0.3 ～ 50

耐油

黒

1重

1個

メスストレート

Y端子

なし

J: 黒色耐環境なし・柔軟シルードなし

0.3 ～ 50

なし

黒

なし

1個

メスストレート

Y端子

なし

A: 紺色防滴/耐油・柔軟シルードなし

0.3 ～ 50

防滴/耐油

ネイビー

なし

1個

メスストレート

Y端子

なし

J: 黒色耐環境なし・柔軟シルードなし

0.3 ～ 50

なし

黒

なし

1個

メスストレート

Y端子

なし

A: 紺色防滴/耐油・柔軟シルードなし

0.3 ～ 50

防滴/耐油

ネイビー

なし

1個

メスストレート

Y端子

なし

J: 黒色耐環境なし・柔軟シルードなし

0.3 ～ 50

なし

黒

なし

1個

メスストレート

Y端子

あり

D: 紺色耐油・柔軟 1重シルード

0.3 ～ 50

耐油

ネイビー

1重

1個

メスストレート

Y端子

なし

J: 黒色耐環境なし・柔軟シルードなし

0.3 ～ 50

なし

黒

なし

1個

メスストレート

Y端子

あり

D: 紺色耐油・柔軟 1重シルード

0.3 ～ 50

耐油

ネイビー

1重

1個

メスストレート

Y端子

なし

J: 黒色耐環境なし・柔軟シルードなし

0.3 ～ 50

なし

黒

なし

1個

オスストレート

切落とし

なし

B: 紺色防滴/耐油・柔軟 1重シルード

0.2 ～ 50

防滴/耐油

ネイビー

1重

1個

オスストレート

切落とし

あり

D: 紺色耐油・柔軟 1重シルード

0.2 ～ 50

耐油

ネイビー

1重

1個

オスストレート

切落とし

UL/CSA

なし

E: 黒色耐油・柔軟 1重シルード

0.2 ～ 50

耐油

黒

1重

1個

オスストレート

切落とし

なし

J: 黒色耐環境なし・柔軟シルードなし

0.2 ～ 50

なし

黒

なし

1個

オスストレート

切落とし

なし

A: 紺色防滴/耐油・柔軟シルードなし

0.2 ～ 50

防滴/耐油

ネイビー

なし

1個

オスストレート

切落とし

なし

J: 黒色耐環境なし・柔軟シルードなし

0.2 ～ 50

なし

黒

なし

1個

オスストレート

切落とし

なし

A: 紺色防滴/耐油・柔軟シルードなし

0.2 ～ 50

防滴/耐油

ネイビー

なし

1個

オスストレート

切落とし

なし

J: 黒色耐環境なし・柔軟シルードなし

0.2 ～ 50

なし

黒

なし

1個

オスストレート

切落とし

あり

D: 紺色耐油・柔軟 1重シルード

0.2 ～ 50

耐油

ネイビー

1重

1個

オスストレート

切落とし

なし

J: 黒色耐環境なし・柔軟シルードなし

0.2 ～ 50

なし

黒

なし

1個

オスストレート

切落とし

あり

D: 紺色耐油・柔軟 1重シルード

0.2 ～ 50

耐油

ネイビー

1重

1個

オスストレート

切落とし

なし

J: 黒色耐環境なし・柔軟シルードなし

0.2 ～ 50

なし

黒

なし

1個

オスストレート

マークチューブのみ

なし

B: 紺色防滴/耐油・柔軟 1重シルード

0.3 ～ 50

防滴/耐油

ネイビー

1重

1個

オスストレート

マークチューブのみ

あり

D: 紺色耐油・柔軟 1重シルード

0.3 ～ 50

耐油

ネイビー

1重

1個

オスストレート

マークチューブのみ

UL/CSA

なし

E: 黒色耐油・柔軟 1重シルード

0.3 ～ 50

耐油

黒

1重

1個

オスストレート

マークチューブのみ

なし

J: 黒色耐環境なし・柔軟シルードなし

0.3 ～ 50

なし

黒

なし

1個

オスストレート

マークチューブのみ

なし

A: 紺色防滴/耐油・柔軟シルードなし

0.3 ～ 50

防滴/耐油

ネイビー

なし

1個

オスストレート

マークチューブのみ

なし

J: 黒色耐環境なし・柔軟シルードなし

0.3 ～ 50

なし

黒

なし

1個

オスストレート

マークチューブのみ

なし

A: 紺色防滴/耐油・柔軟シルードなし

0.3 ～ 50

防滴/耐油

ネイビー

なし

1個

オスストレート

マークチューブのみ

なし

J: 黒色耐環境なし・柔軟シルードなし

0.3 ～ 50

なし

黒

なし

1個

オスストレート

マークチューブのみ

あり

D: 紺色耐油・柔軟 1重シルード

0.3 ～ 50

耐油

ネイビー

1重

1個

オスストレート

マークチューブのみ

なし

J: 黒色耐環境なし・柔軟シルードなし

0.3 ～ 50

なし

黒

なし

1個

オスストレート

マークチューブのみ

あり

D: 紺色耐油・柔軟 1重シルード

0.3 ～ 50

耐油

ネイビー

1重

1個

オスストレート

マークチューブのみ

なし

J: 黒色耐環境なし・柔軟シルードなし

0.3 ～ 50

なし

黒

なし

1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目

基本情報
共通仕様

基本情報

JL05コネクタを使用したオリジナルケーブル
安川電機製MOTOMANシリーズのロボットに使用可能! UL LISTEDケーブルにも対応。

ご注意

【販売終了案内】
以下に記載の型番は、2025年2月末にて販売終了予定です。本件に対するお問い合わせは本ページ右上の『エレクトロニクス部品技術窓口』のチャット・お問合せフォームからお願いします。
【代替品リスト】こちらよりご確認ください。
【代替品商品ページ】同商品ページ内にございます。
本ページの一部商品にて材料や部材入手難などの影響により一時的に受注停止をしております。
受注停止の型番については、ご注文の型番確定時に注文停止の案内がされます。

共通仕様

カタログ

商品TOP

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
操作盤アルミタイプ
ミスミ
CC-Link IE, EtherCAT対応 CAT5e STP（二重シールド）高屈曲LANケーブル

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

JL05コネクタ付ケーブルロボット用ストレート・パネル取付タイプのレビュー

5平均満足度：5.02件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

治具と設備の連結

満足度：5.02019/02/05

バヨネットロック方式のため、何回も廻すことなく半ひねりで結合できるために治具段取り時間が短縮できる利点があります。 ...もっと読む

3人が参考にしています。

段替え治具用

満足度：5.02017/07/27

治具の段替え用に使用しました。マークチューブあり且つ、シース剥き長さも指定できるので製作時間を短縮できます。

1人が参考にしています。

2件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品 JL05コネクタ付ケーブルロボット用ストレート・パネル取付タイプ	JL04コネクタ付ケーブル防水・ストレート・パネル取付タイプ	NETコネクタ付ケーブルストレート・パネル取付タイプ	PRC03コネクタ付ケーブルワンタッチ・ストレート・パネル取付タイプ	NJWコネクタ付ケーブル防水・ストレート・中継・パネル取付タイプ	HR10Aコネクタ付ケーブル中継タイプ
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-
通常出荷日	3日目	3日目	3日目	3日目	3日目〜	3日目
コネクタメーカー	日本航空電子	日本航空電子	七星科学研究所	多治見無線電機	七星科学研究所	ヒロセ電機
コネクタ種類	JL05	JL04	NET	PRC03	NJW	HR10
ケーブル定格電圧(V)	300	600	600	300	300	30
ケーブル形状	丸	丸	丸	丸	丸	丸
耐屈曲	柔軟	-	-	-	-	-

丸型コネクタ付ケーブルカテゴリの売れ筋ランキング

通常価格、通常出荷日が表示と異なる場合がございます

技術サポート窓口

エレクトロニクス部品技術窓口

商品の仕様・技術のお問い合わせ

Webお問い合わせフォーム

営業時間：9:00～18:00（土曜日・日曜日・祝日は除く）

※お問い合わせフォームは24時間受付しております。

見積もり・発注後最短当日出荷　新規会員登録で2D・3D CADデータを無料でダウンロード

無料で会員登録

閉じる

比較リスト

回答可能（特定物質なし）	関連する各国主要規制に対応しているため、輸出案件等でも安心してご利用いただけます REACH SVHCおよび中国RoHSで規定される物質は、含有が禁止されるものではないため、特定物質には該当せず、回答可能の選択肢に含まれます（報告義務が発生する可能性がございます）・以下の条件に、いずれも該当する商品です　 - chemSHERPA-AI形式での回答が可能　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用していない
回答不可（調査不可/特定物質あり）	各国主要規制に対応していない（または調査不可）のため、輸出案件等でのご利用は推奨いたしません・以下の条件のうち、いずれかに該当する商品です　 - chemSHERPA-AI形式での回答が不可　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用している
調査中	現在調査中です。調査完了まで今しばらくお待ちください・調査中のため、現時点ではchemSHERPA-AI形式での回答ができない商品です

絞り込み条件

chemSHERPA・RoHS

コネクタ1（CN1）

コネクタ2（CN2）

芯数

シェルタイプ

シェルサイズ

ケーブル規格（UL/CSA）

ツイストペア

導体寸法(AWG)

ケーブルタイプ

指定長(m)

JL05コネクタ付ケーブル ロボット用 ストレート・パネル取付タイプ

商品仕様

価格は型番リストの通常単価、または商品確定後「価格を確認」をクリックしてご確認お願いいたします。

ケーブル仕様

特性レーダーチャート

主な仕様

特性レーダーチャート

主な仕様

特性レーダーチャート

主な仕様

特性レーダーチャート

主な仕様

特性レーダーチャート

主な仕様

電気特性

ハーネス追加工・カスタムサービス

追加工サービスとカスタムサービスの併用可能！

追加工・カスタムの注文方法

ハーネス単価計算方法

型番リスト

詳細情報

基本情報

ご注意

共通仕様

カタログ

商品担当おすすめ

この商品を見た人は、こんな商品も見ています

最近見た商品

丸型コネクタ付ケーブルカテゴリの売れ筋ランキング

技術サポート窓口

chemSHERPA

JL05コネクタ付ケーブルロボット用ストレート・パネル取付タイプ
