ミスミ

NARVCTF PSE対応

通常単価(税別): 1,327円～315,566円

税込単価: 1,460円～347,123円

通常出荷日：在庫品1日目～1日目一部当日出荷可能

300V PSE規格ロボットケーブル。ケーブルキャリア内も対応可能。

3.53.5

【取扱い終了品】一部型式において、在庫無くなり次第、ミスミでは受注受付を終了します。仕様の違いをご確認ください。本件に対するお問い合わせは本ページ右上の『エレクトロニクス部品技術窓口』のチャット・お問合せフォームからお願いします。
［在庫限り販売終了品］はこちら
※代替品シリーズ　工業自動化ケーブル VCTF23NXXシリーズ（耐震・UL／PSE対応）から仕様差異をご確認ください。
本ページの一部商品にて材料や部材入手難などの影響により一時的に受注停止をしております。
受注停止の型番については、ご注文の型番確定時に注文停止の案内がされます。推奨代替品は工業自動化ケーブル VCTF-43Zシリーズ、工業自動化ケーブル VCTF23NXXシリーズ（耐震・UL／PSE対応）、NA3CTR/NA6CTR UL規格可動電源用になります。現在、代替品へのご注文が集中し、一部製品で代替品でも受注停止が発生しておりますこと、予めご了承ください。
導体断面積0.5?（AWG目安：20）は電安法(PSE)非対応となります。

詳細を確認

よく一緒に見られています

ミスミ

SS300RCM CM（UL LISTED規格・NEPA対応）小径

通常価格(税別)： 553円 (税込価格：608円)

通常出荷日：在庫品1日目

よく一緒に見られています

ミスミ

NARVCT PSE対応

通常価格(税別)： 1,255円 (税込価格：1,381円)

通常出荷日：在庫品1日目

未確定：候補が3,014型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

型式表示方法

型番	−	断面積	−	芯数	−	長さ
NARVCTF	−	0.5	−	2	−	10

※「（：半角括弧」、「1：イチ」、「I：アイ」、「0：ゼロ」、「O：オー」などの記号が含まれる場合はご注文前に十分ご確認をお願いします。

概要仕様

特性レーダーチャート

商品比較

主な仕様

※特性の目安としてご利用ください。 >>P1685

※比較サイズはAWG18（0.75mm²）、4芯を参考にしております。
※比較内容について保証するものではございません。
商品選定の参考としてお使い下さい。

シース色	ネイビー
取得規格	電安法
定格電圧	300			V
使用温度範囲	0～75			℃
難燃性	-
曲げ半径（mm）	仕上外径×	6	（固定部）
		6	（可動部）
※推奨値であり保証値ではございません

仕様

型番	断面積（mm²）^※1	芯数	AWG 目安	撚合構造（図参照）	線芯本数	仕上外径 ^※5 （mm）	概算質量 kg/km	電気的特性				導体			絶縁		線芯外径約（mm）	シース		規格	サンプル提供 ※4
								許容電流 A（30℃）^※2	導体抵抗 Ω/km （20℃）	絶縁特性 MΩkm （20℃）	耐電圧 V/分	構成本/mm	外径約（mm）	メッキ^※3	厚さ（mm）	材質^※3		厚さ（mm）	材質^※3
								許容電流 A（30℃）^※2	導体抵抗 Ω/km （20℃）	絶縁特性 MΩkm （20℃）	耐電圧 V/分	構成本/mm	外径約（mm）	メッキ^※3	厚さ（mm）	材質^※3		厚さ（mm）	材質^※3
NARVCTF	0.5	2	20	芯／層撚り	2	6.30	49	4	36.1以下	5以上	3000	7/7/0.12	1.08	なし	0.51	PVC	2.10	1.00	PVC	-	◎
		3			3	6.60	59	3													◎
		4			4	7.20	68	3													◎
		6			6	8.40	96	2													◎
		8			8	9.70	125	2													◎
		10			10	11.00	156	2													◎
		12			12	10.80	163	2													◎
		16			16	12.00	209	1													◎
		20			20	13.20	253	1													◎
		30			30	15.80	369	1										1.10			◎
	0.75	2	18		2	7.10	62	6	25.1以下	5以上	3000	7/10/0.12	1.30		0.60		2.50	1.00		電安法対応	◎
		3			3	7.50	77	5													◎
		4			4	8.10	89	4													◎
		6			6	9.60	127	3													◎
		8			8	11.10	168	3													◎
		10			10	12.70	211	3													◎
		12			12	12.50	221	2													◎
		16			16	14.10	291	2										1.10			◎
	1.25	2	16		2	7.80	80	10	15.1以下	5以上	3000	7/16/0.12	1.65		0.60		2.85	1.00		電安法対応	◎
		3			3	8.20	100	9													◎
		4			4	9.00	118	8													◎
		6			6	10.70	170	6													◎
		8			8	12.40	225	6													◎
		10			10	14.40	290	5										1.10			◎
		12			12	14.10	307	4													◎
		16			16	15.70	398	4													◎
	2	2	14		2	8.70	105	15	9.79以下	5以上	3000	7/25/0.12	2.10		0.60		3.30	1.00		電安法対応	◎
		3			3	9.20	134	13													◎
		4			4	10.10	160	11													◎
		6			6	12.00	233	9													◎
		8			8	14.20	316	8										1.10			◎
		10			10	16.50	407	8										1.20			◎
		12			12	16.20	434	6										1.20			◎

【ご注意】
※1 サイズ変換はあくまでも目安となります。詳しくは>>P1688の対比表をご参照ください。
※2 許容電流の値はあくまでも参考値であって、保証値ではありません。
※3 材質の見方
【メッキ】すず…すずめっき軟銅線
【材質】PVC…塩化ビニル PE…ポリエチレン系素材
P…ポリエステル系素材フッ素…各種ふっ素樹脂 ※…その他
※4 サンプル提供についてはFAケーブルサンプル依頼フォームページを確認ください。
※5 ケーブル・電線のシース（外被部分）の外径サイズについては、上記表中の"仕上外径"の項目をご参照ください。

1688ページへ

電流減少係数

周囲温度（℃）	30	40	50	60	70
電流減少係数	1.00	0.89	0.75	0.58	0.34

許容電流値は周囲温度30℃空中1条布設時の計算値を示し保証値ではありません。
周囲温度30℃以上の場合は、上の電流減少係数を許容電流に乗じます。
（例）0.5mm²の2芯で周囲温度が40℃の場合の許容電流値
4×0.89=3.56（A）

構造

線芯識別表

NO.	色	NO.	色	NO.	色
1	黒	11	水	20	赤/白
2	白	12	紫	22	赤/黒
3	赤	13	白/黒	23	赤/緑
4	緑	14	白/赤	24	赤/青
5	黄	15	白/緑	25	緑/白
6	茶	16	白/青	26	緑/黒
7	青	17	黒/白	27	緑/赤
8	灰	18	黒/赤	28	緑/青
9	橙	19	黒/緑	29	黄/白
10	桃	20	黒/青	30	黄/黒

絶縁体色/スバイラルマーク色（1条）
（例）白/黒は白色絶縁体に黒インクのスバイラルマークを1条に施したものです。

サンプル手配はこちらから

無償サンプルを提供しております。
実際に手に取り、質感や作業性をご確認ください。
▼下記より必要情報を記入しサンプルをご依頼ください。
サンプル依頼フォーム
サンプル長は 1m未満です。
出荷にはご依頼日より一週間ほどかかる場合がございます。

型番リスト

表示件数

...

型番

芯数

(芯)

AWGサイズ

(AWG)

導体断面積

(mm²)

仕上り外径

(mm)

安全規格

全長

(m)

RoHS?

最小発注数量

2	[21～20] 20	0.5	6.3	-	1	10	1個
2	[21～20] 20	0.5	6.3	-	2	10	1個
2	[21～20] 20	0.5	6.3	-	3	10	1個
2	[21～20] 20	0.5	6.3	-	4	10	1個
2	[21～20] 20	0.5	6.3	-	5	10	1個
2	[21～20] 20	0.5	6.3	-	6	10	1個
2	[21～20] 20	0.5	6.3	-	7	10	1個
2	[21～20] 20	0.5	6.3	-	8	10	1個
2	[21～20] 20	0.5	6.3	-	9	10	1個
2	[21～20] 20	0.5	6.3	-	10	10	1個
2	[21～20] 20	0.5	6.3	-	11	10	1個
2	[21～20] 20	0.5	6.3	-	12	10	1個
2	[21～20] 20	0.5	6.3	-	13	10	1個
2	[21～20] 20	0.5	6.3	-	14	10	1個
2	[21～20] 20	0.5	6.3	-	15	10	1個
2	[21～20] 20	0.5	6.3	-	16	10	1個
2	[21～20] 20	0.5	6.3	-	17	10	1個
2	[21～20] 20	0.5	6.3	-	18	10	1個
2	[21～20] 20	0.5	6.3	-	19	10	1個
2	[21～20] 20	0.5	6.3	-	20	10	1個
2	[21～20] 20	0.5	6.3	-	21	10	1個
2	[21～20] 20	0.5	6.3	-	22	10	1個
2	[21～20] 20	0.5	6.3	-	23	10	1個
2	[21～20] 20	0.5	6.3	-	24	10	1個
2	[21～20] 20	0.5	6.3	-	25	10	1個
2	[21～20] 20	0.5	6.3	-	26	10	1個
2	[21～20] 20	0.5	6.3	-	27	10	1個
2	[21～20] 20	0.5	6.3	-	28	10	1個
2	[21～20] 20	0.5	6.3	-	29	10	1個
2	[21～20] 20	0.5	6.3	-	30	10	1個
2	[21～20] 20	0.5	6.3	-	31	10	1個
2	[21～20] 20	0.5	6.3	-	32	10	1個
2	[21～20] 20	0.5	6.3	-	33	10	1個
2	[21～20] 20	0.5	6.3	-	34	10	1個
2	[21～20] 20	0.5	6.3	-	35	10	1個
2	[21～20] 20	0.5	6.3	-	36	10	1個
2	[21～20] 20	0.5	6.3	-	37	10	1個
2	[21～20] 20	0.5	6.3	-	38	10	1個
2	[21～20] 20	0.5	6.3	-	39	10	1個
2	[21～20] 20	0.5	6.3	-	40	10	1個
2	[21～20] 20	0.5	6.3	-	41	10	1個
2	[21～20] 20	0.5	6.3	-	42	10	1個
2	[21～20] 20	0.5	6.3	-	43	10	1個
2	[21～20] 20	0.5	6.3	-	44	10	1個
2	[21～20] 20	0.5	6.3	-	45	10	1個
2	[21～20] 20	0.5	6.3	-	46	10	1個
2	[21～20] 20	0.5	6.3	-	47	10	1個
2	[21～20] 20	0.5	6.3	-	48	10	1個
2	[21～20] 20	0.5	6.3	-	49	10	1個
2	[21～20] 20	0.5	6.3	-	50	10	1個
2	[21～20] 20	0.5	6.3	-	51	10	1個
2	[21～20] 20	0.5	6.3	-	52	10	1個
2	[21～20] 20	0.5	6.3	-	53	10	1個
2	[21～20] 20	0.5	6.3	-	54	10	1個
2	[21～20] 20	0.5	6.3	-	55	10	1個
2	[21～20] 20	0.5	6.3	-	56	10	1個
2	[21～20] 20	0.5	6.3	-	57	10	1個
2	[21～20] 20	0.5	6.3	-	58	10	1個
2	[21～20] 20	0.5	6.3	-	59	10	1個
2	[21～20] 20	0.5	6.3	-	60	10	1個

通常単価(税別) (税込単価)	通常出荷日

1,327円 ( 1,460円 )	1日目
2,654円 ( 2,919円 )	1日目
3,983円 ( 4,381円 )	1日目
5,310円 ( 5,841円 )	1日目
6,637円 ( 7,301円 )	1日目
4,596円 ( 5,056円 )	1日目
5,361円 ( 5,897円 )	1日目
6,127円 ( 6,740円 )	1日目
6,893円 ( 7,582円 )	1日目
5,690円 ( 6,259円 )	1日目
6,260円 ( 6,886円 )	1日目
6,827円 ( 7,510円 )	1日目
7,396円 ( 8,136円 )	1日目
7,964円 ( 8,760円 )	1日目
8,534円 ( 9,387円 )	1日目
9,103円 ( 10,013円 )	1日目
9,671円 ( 10,638円 )	1日目
10,241円 ( 11,265円 )	1日目
10,810円 ( 11,891円 )	1日目
9,262円 ( 10,188円 )	1日目
9,725円 ( 10,698円 )	1日目
10,188円 ( 11,207円 )	1日目
10,651円 ( 11,716円 )	1日目
11,114円 ( 12,225円 )	1日目
11,577円 ( 12,735円 )	1日目
12,040円 ( 13,244円 )	1日目
12,504円 ( 13,754円 )	1日目
12,967円 ( 14,264円 )	1日目
13,429円 ( 14,772円 )	1日目
13,893円 ( 15,282円 )	1日目
14,356円 ( 15,792円 )	1日目
14,819円 ( 16,301円 )	1日目
15,282円 ( 16,810円 )	1日目
15,745円 ( 17,320円 )	1日目
16,208円 ( 17,829円 )	1日目
16,671円 ( 18,338円 )	1日目
17,135円 ( 18,849円 )	1日目
17,598円 ( 19,358円 )	1日目
18,060円 ( 19,866円 )	1日目
18,524円 ( 20,376円 )	1日目
18,986円 ( 20,885円 )	1日目
19,449円 ( 21,394円 )	1日目
19,912円 ( 21,903円 )	1日目
20,375円 ( 22,413円 )	1日目
20,838円 ( 22,922円 )	1日目
21,301円 ( 23,431円 )	1日目
21,765円 ( 23,942円 )	1日目
22,228円 ( 24,451円 )	1日目
22,690円 ( 24,959円 )	1日目
18,911円 ( 20,802円 )	1日目
19,290円 ( 21,219円 )	1日目
19,667円 ( 21,634円 )	1日目
20,047円 ( 22,052円 )	1日目
20,424円 ( 22,466円 )	1日目
20,803円 ( 22,883円 )	1日目
21,181円 ( 23,299円 )	1日目
21,559円 ( 23,715円 )	1日目
21,937円 ( 24,131円 )	1日目
22,316円 ( 24,548円 )	1日目
22,693円 ( 24,962円 )	1日目

...

基本情報

基本情報

300V PSE規格ロボットケーブル。ケーブルキャリア内も対応可能。

ご注意

【取扱い終了品】一部型式において、在庫無くなり次第、ミスミでは受注受付を終了します。仕様の違いをご確認ください。本件に対するお問い合わせは本ページ右上の『エレクトロニクス部品技術窓口』のチャット・お問合せフォームからお願いします。
［在庫限り販売終了品］はこちら
※代替品シリーズ　工業自動化ケーブル VCTF23NXXシリーズ（耐震・UL／PSE対応）から仕様差異をご確認ください。
本ページの一部商品にて材料や部材入手難などの影響により一時的に受注停止をしております。
受注停止の型番については、ご注文の型番確定時に注文停止の案内がされます。推奨代替品は工業自動化ケーブル VCTF-43Zシリーズ、工業自動化ケーブル VCTF23NXXシリーズ（耐震・UL／PSE対応）、NA3CTR/NA6CTR UL規格可動電源用になります。現在、代替品へのご注文が集中し、一部製品で代替品でも受注停止が発生しておりますこと、予めご了承ください。
導体断面積0.5?（AWG目安：20）は電安法(PSE)非対応となります。

【ご注意】
【PSE規格に関しまして】
本シリーズの導体断面積0.5mm²の商品はPSE規格に対応しておりません。
PSE規格の対象は導体断面積0.75mm²以上の商品となります。
※採用メーカー変更により、色味や柔らかさが若干変わる場合があります。

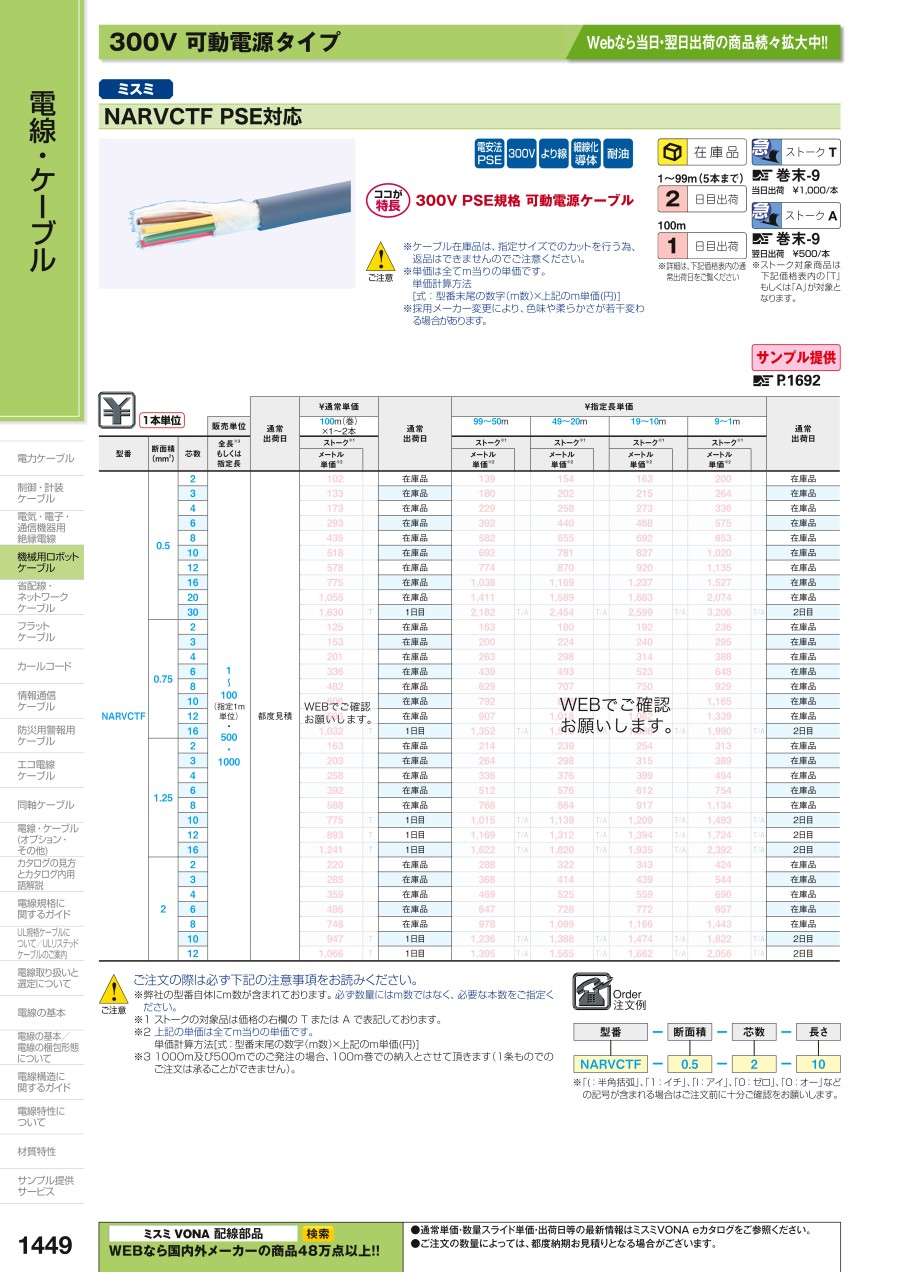

カタログ

商品TOP

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
ST30R 【大電×ミスミ】極細高耐久ロボットケーブル（シールド無・有）
30V細径耐屈曲ロボットケーブル。「大電」との協業で、細さと屈曲性に優れる商品をミスミ在庫販売！
ミスミ
ST300R 【大電×ミスミ】極細高耐久ロボットケーブル（シールド無・有）
300V細径耐屈曲ロボットケーブル。「大電」との協業で、細さと屈曲性に優れる商品をミスミ在庫販売！
ミスミ
SS30UCR UL／CE対応
30V　ロボットケーブル（UL・CE対応）。業界トップクラスの細さと屈曲性に優れたおすすめの商品。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

NARVCTF PSE対応のレビュー

3.5平均満足度：3.57件のレビュー

星5
14%
星4
43%
星3
29%
星2
14%
星1
0%

電源ケーブル

満足度：4.02020/04/22

仕上外径が細めで導体がロープ撚りなのはこの製品くらいしかありません。おすすめできます。

1人が参考にしています。

可動部のモーター配線

満足度：5.02021/01/28

可動部の配線でよく断線が発生していた箇所の置き換え用として購入しました。必要な長さで購入できるので費用を抑えること出来て...もっと読む

0人が参考にしています。

ケーブルベア

満足度：3.02020/11/12

青色で他の線と識別もできる。安価で手頃な価格。メータ売りなので必要数のみ購入でき、在庫管理しなくてもよくて便利。

0人が参考にしています。

装置可動部の配線

満足度：4.02019/11/05

それほど過酷ではない可動部の配線に使用しています。価格も手頃でVCTFと同じ感覚で配線できます。

0人が参考にしています。

可動用電源ケーブルの更新

満足度：2.02018/04/10

「構造図」や「線芯識別表」を見ると、10芯の1(黒)2(白)は、真ん中に位置しているが、届いた商品を見ると、他の線と同じ...もっと読む

0人が参考にしています。

7件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品 NARVCTF PSE対応	NARVCT PSE対応	NARVCTFSB PSE対応シールド付	NARVCTSB PSE対応シールド付	MASW-BSBD UL対応	MASW-CSNT UL対応
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	1,327円-	1,255円 -	1,634円 -	1,233円 -	736円 -	717円 -
通常出荷日	在庫品1日目〜	在庫品1日目〜	1日目	在庫品1日目〜	1日目	在庫品1日目
シールド	無	無	有	有	無	無
定格電圧	300V	600V	300V	600V	30V	30V
特性	耐油性	耐油性	耐油性	耐油性	耐熱性	耐油性 / 耐熱性
シース(外被)色	ネイビー色	ネイビー色	ネイビー色	ネイビー色	黒	黒
アース線	なし	なし	なし	なし	なし	なし

ロボットケーブルカテゴリの売れ筋ランキング

通常価格、通常出荷日が表示と異なる場合がございます

ロボットケーブルに関連する通販・販売特集

技術サポート窓口

エレクトロニクス部品技術窓口

商品の仕様・技術のお問い合わせ

Webお問い合わせフォーム

営業時間：9:00～18:00（土曜日・日曜日・祝日は除く）

※お問い合わせフォームは24時間受付しております。

見積もり・発注後最短当日出荷　新規会員登録で2D・3D CADデータを無料でダウンロード

無料で会員登録

閉じる

比較リスト

回答可能（特定物質なし）	関連する各国主要規制に対応しているため、輸出案件等でも安心してご利用いただけます REACH SVHCおよび中国RoHSで規定される物質は、含有が禁止されるものではないため、特定物質には該当せず、回答可能の選択肢に含まれます（報告義務が発生する可能性がございます）・以下の条件に、いずれも該当する商品です　 - chemSHERPA-AI形式での回答が可能　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用していない
回答不可（調査不可/特定物質あり）	各国主要規制に対応していない（または調査不可）のため、輸出案件等でのご利用は推奨いたしません・以下の条件のうち、いずれかに該当する商品です　 - chemSHERPA-AI形式での回答が不可　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用している
調査中	現在調査中です。調査完了まで今しばらくお待ちください・調査中のため、現時点ではchemSHERPA-AI形式での回答ができない商品です

絞り込み条件

chemSHERPA・RoHS

芯数(芯)

AWGサイズ(AWG)

導体断面積(mm2)

仕上り外径(mm)

安全規格

全長(m)

出荷日

NARVCTF PSE対応

商品仕様

型式表示方法

概要仕様

特性レーダーチャート

商品比較

主な仕様

仕様

電流減少係数

構造

線芯識別表

サンプル手配はこちらから

型番リスト

詳細情報

基本情報

ご注意

カタログ

商品担当おすすめ

この商品を見た人は、こんな商品も見ています

最近見た商品

ロボットケーブルカテゴリの売れ筋ランキング

ロボットケーブルに関連する通販・販売特集

技術サポート窓口

chemSHERPA

導体断面積(mm²)
