【穴加工無料】鉄製フリーサイズ制御ボックスパチン錠 PFSBシリーズ

通常単価(税別): -

税込単価: -

通常出荷日：3日目

上面と側面の溝をパテ埋め処理後に上塗り塗装。スッキリした外観ののボックス。

2025年6月17日ご注文分より、タップ穴加工指示を頂いた場合、リピート注文を含め加工数が101個以上の場合は塗装前の
マスキングゴムを省略させていただきます。ねじ山に塗料が多少付着する可能性があることをあらかじめご了承ください。
製品の安定供給と短納期の維持のため、何卒ご理解とご協力を賜りますようお願い申し上げます。
例）タップ穴合計100個の場合、すべてマスキングを”実施”、タップ穴合計101個の場合、すべてマスキングを”省略”
本商品は西濃運輸にて出荷いたします。他宅配便のご指定はできかねます。
2020年11月よりオプションETの接地端子の高さが15mmとなります。
追加工コードはボックス穴加工サービスへ進む前にご選定ください
（※一部追加工コードは穴加工サービスをご利用いただけません）

詳細を確認

よく一緒に見られています

ミスミ

【穴加工無料】鉄製フリーサイズ制御ボックスパチン錠水切りなし FSPシリーズ

通常出荷日：3 日目

よく一緒に見られています

ミスミ

【穴加工無料】鉄製フリーサイズ制御ボックスパチン錠 FSBシリーズ

通常出荷日：3 日目

型番:

PFSB-[200-700/1]-[200-800/1]-[100-400/5]-[E,G,K]

解除

ボックス穴加工サービスはこちらの型番ではご利用いただけません。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

PFSB-[200-700/1]-[200-800/1]-[100-400/5]-[E,G,K]の仕様・寸法情報

用途

制御・中継

材質

鉄

外形寸法W 横(幅)(mm)

200 ～ 700

外形寸法H 縦(高さ)(mm)

200 ～ 800

外形寸法D 奥行(厚み)(mm)

100 ～ 400

穴加工対応

Web設計対応

開閉形状

パチン錠

基板・中板

鉄製

保護機能(耐環境性)

無

塗装色

クリーム（2.5Y9/1） / グレー（5Y7/1） / E（5Y8/1）

板厚（本体）(mm)

1.6

板厚（扉・カバー）(mm)

1.6

板厚（中板）(mm)

2.3

代表規格

なし

RoHS?

chemSHERPA

調査中

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

【基本仕様】

	板厚	材質
扉	t1.6	SPHC
本体	t1.6	SPHC
中板	t2.3	SPHC

サイズ	範囲	単位
W（幅）	200～700mm	1mm
H（高さ）	200～800mm	1mm
D（奥行）	100～400mm	5mm

備考	D≦W、D≦Hの場合のみ製作可能
	防水仕様ではありません

外形図は（>>こちら）、穴加工有効寸法は（>>こちら）をご確認ください。

【ボックス穴加工サービスのご案内】

穴加工サービス
使い方ガイド

設計データ
確認・編集ガイド

DXFデータ
ダウンロード_※1

スチール・ステンレスボックス
穴加工対応一覧

アルミ・樹脂製ボックス
穴加工対応一覧

汎用パネル・部品板
穴加工対応一覧

日東工業製ボックス
穴加工対応一覧

※1 DXFダウンロードはWOSログインが必要となります。

その他、加工に関するお問い合わせは以下リンクから

特注お見積もりについて

Q&A

ボックス商品の仕様に関する
問い合わせ窓口

特注お見積もりとは・・・
・特殊な穴形状・加工可能範囲外への加工、中板追加（扉・底面等）
・穴加工サービスでは指示できない加工、穴数が多く設計が困難な場合

規格表

		型番	-	穴加工	-	W	-	H	-	D	-	塗装色	-	追加工コード	-	穴加工コード
穴加工無し	標準品	PFSB	-			250	-	200	-	120	-	E
穴加工有り	表面処理	PFSB	-	PS	-	250	-	200	-	120	-	E	-	FW	-	WB□□□□□□□□□□
追加工の詳細は（>>こちら）をご確認ください。

納期に関するお断り
本商品の稼働日は土曜・祝日を含みません。
詳細な出荷日はWOS(Web Order System)にてご確認ください。

規格一覧

「×」部は製作不可です。

D	H	W
D	H	200〜299	300〜399	400〜499	500〜599	600〜700
100〜135	200〜299	○	○	○	×	×
	300〜399	○	○	○	○	○
	400〜499	○	○	○	○	○
	500〜599	○	○	○	○	○
	600〜699	○	○	○	○	○
	700〜800	○	○	○	○	○
140〜155	200〜299	○	○	○	×	×
	300〜399	○	○	○	○	○
	400〜499	○	○	○	○	○
	500〜599	○	○	○	○	○
	600〜699	○	○	○	○	○
	700〜800	○	○	○	○	○
160〜195	200〜299	○	○	○	×	×
	300〜399	○	○	○	○	○
	400〜499	○	○	○	○	○
	500〜599	○	○	○	○	○
	600〜699	○	○	○	○	○
	700〜800	○	○	○	○	○
200〜245	200〜299	○	○	○	×	×
	300〜399	○	○	○	○	○
	400〜499	○	○	○	○	○
	500〜599	○	○	○	○	○
	600〜699	○	○	○	○	○
	700〜800	○	○	○	○	○
250〜295	200〜299	○	○	○	×	×
	300〜399	○	○	○	○	○
	400〜499	○	○	○	○	○
	500〜599	○	○	○	○	○
	600〜699	○	○	○	○	○
	700〜800	○	○	○	○	○
300〜350	200〜299	×	×	×	×	×
	300〜399	×	○	○	○	○
	400〜499	×	○	○	○	○
	500〜599	×	○	○	○	○
	600〜699	×	○	○	○	○
	700〜800	×	○	○	○	○
355〜400	200〜299	×	×	×	×	×
	300〜399	×	×	×	×	×
	400〜499	×	×	○	○	○
	500〜599	×	×	○	○	○
	600〜699	×	×	○	○	○
	700〜800	×	×	○	○	○

[ ! ]D≦W、D≦Hの場合のみ製作可能
D>W、D>Hをご希望の場合は、特注お見積りへご相談ください。

穴加工サービス標準公差

■丸穴加工公差

丸穴サイズ	サイズ指定単位	公差
（mm）	（mm）	（mm）
2～31.9	0.1	±0.2
32～60	1.0	+0.4
32～60	1.0	-0.2
61～120	1.0	+0.8
61～120	1.0	-0.2
121～	1.0	+0.8
121～	1.0	-0.2

■角穴加工公差

角穴サイズ	5~30	30.1~60	60.1~130	131～
（mm）
公差	±0.2	+0.3	+0.3	+0.3
（mm）		-0.2	-0.2	-0.2

[ ! ] 公差は、塗装塗膜の状況により若干異なります
[ ! ] 加工する穴が接近する場合は2mm以上の間隔を空けてご設計ください。
[ ! ] 塗装品につきましては塗装の膜厚を考慮の上、設計をお願い申し上げます。

立体図、展開図

立体図	展開図
※1　黒矢印は面の矢視方向を示しています ※2　色矢印は外形寸法を示しています ※3　中板は扉を開け内側から見た矢視方向ですボックス本体の加工面はすべて外から見た図となります。	中板は扉を開けて正面側から見た図面となります。

概要仕様

[ ! ] 塗装は追加工後に行います。

型番リスト

表示件数

型番

PFSB-[200-700/1]-[200-800/1]-[100-400/5]-[E,G,K]

外形寸法W 横(幅)

(mm)

外形寸法H 縦(高さ)

(mm)

外形寸法D 奥行(厚み)

(mm)

塗装色

RoHS?

最小発注数量

200 ～ 700

200 ～ 800

100 ～ 400

クリーム（2.5Y9/1） / グレー（5Y7/1） / E（5Y8/1）

1個

通常単価(税別) (税込単価)	通常出荷日

( - )

3日目

基本情報

上面と側面の溝をパテ埋め処理後に上塗り塗装。スッキリした外観ののボックス。

ご注意

2025年6月17日ご注文分より、タップ穴加工指示を頂いた場合、リピート注文を含め加工数が101個以上の場合は塗装前の
マスキングゴムを省略させていただきます。ねじ山に塗料が多少付着する可能性があることをあらかじめご了承ください。
製品の安定供給と短納期の維持のため、何卒ご理解とご協力を賜りますようお願い申し上げます。
例）タップ穴合計100個の場合、すべてマスキングを”実施”、タップ穴合計101個の場合、すべてマスキングを”省略”
本商品は西濃運輸にて出荷いたします。他宅配便のご指定はできかねます。
2020年11月よりオプションETの接地端子の高さが15mmとなります。
追加工コードはボックス穴加工サービスへ進む前にご選定ください
（※一部追加工コードは穴加工サービスをご利用いただけません）

大口注文もお任せください！
20個までの数量は、即見積・即注文可能！

上面に溝がないパチン錠タイプのボックスです
●FSBシリーズの上面溶接継目なしのタイプ。
●穴加工の有無に関わらず最短3日目出荷。＊1
●中板含めた全7面にタップ加工可能です。

配送について
本商品は西濃運輸にて出荷致します。
運送便に対する要望・ご質問は必ずご注文時にQCTセンターにご連絡ください。

共通仕様

下地処理について

下地処理サービスのご案内

梱包形態

下塗り塗装との違い

下地処理対応シリーズ

●Rシリーズボックス

商品シリーズ・形状	開閉方式	商品型式	処理方法
スチールスタンダード自立盤タイプ	ハンドル	RJSA	りん酸亜鉛皮膜
スチールハンドル錠内蝶番タイプ	ハンドル	RSAU	鉄皮膜
スチールハンドル＋2点ネジタイプ	ハンドル	RSH	鉄皮膜
スチールパチン錠水切なしタイプ	パチン錠	RSC	鉄皮膜
スチールパチン錠水切ありタイプ	パチン錠	RSB	鉄皮膜
スチール4点ネジ止めタイプ	ネジ止め	RSDX	鉄皮膜
スチール中継ボックス・ネジ止め	ネジ止め	RTE	鉄皮膜

●Fシリーズ制御盤ボックス

商品シリーズ・形状	開閉方式	商品型式	処理方法
スチールスタンダード自立盤タイプハンドル	ハンドル	HJSA	りん酸亜鉛皮膜
スチール奥行対応盤タイプ	ハンドル	FDLA	りん酸亜鉛皮膜
スチール自立盤ボックス短納期タイプ	ハンドル	FJSA	りん酸亜鉛皮膜
スチール架台HJSAシリーズ対応	-	HSCB	りん酸亜鉛皮膜
スチール架台FJSAシリーズ対応	-	FSCB	りん酸亜鉛皮膜
スタンダードタイプ	ハンドル	FSA	りん酸亜鉛皮膜
扉中板タイプ	ハンドル	FST	りん酸亜鉛皮膜
省スペース両開きタイプ	ハンドル	XASFなど	りん酸亜鉛皮膜
厚板タイプ	ハンドル	FTA	りん酸亜鉛皮膜
スタンダードタイプ	パチン錠	FSB	りん酸亜鉛皮膜
中板無し制御盤ボックス	パチン錠	RFSB, RFSP	りん酸亜鉛皮膜
水切なし制御盤ボックス	パチン錠	FSP	りん酸亜鉛皮膜
サイドハンドル	サイドハンドル	FSG, FSE	りん酸亜鉛皮膜
ネジ止め制御盤ボックス	ネジ止め	FSD	りん酸亜鉛皮膜
中型ネジ止めタイプ/簡易ネジ止めタイプ	ネジ止め	FSTM, FSTR, FSTX	りん酸亜鉛皮膜
組合せタイプ	ネジ止め	FCS	りん酸亜鉛皮膜
扉無し制御盤ボックス	-	FSF	りん酸亜鉛皮膜

ご注意

下地処理・下塗り塗装のいずれの場合も防錆性はございません。
製品の保管環境により、短時間で錆びが発生する場合があります。速やかに上塗り塗装をお願いします。

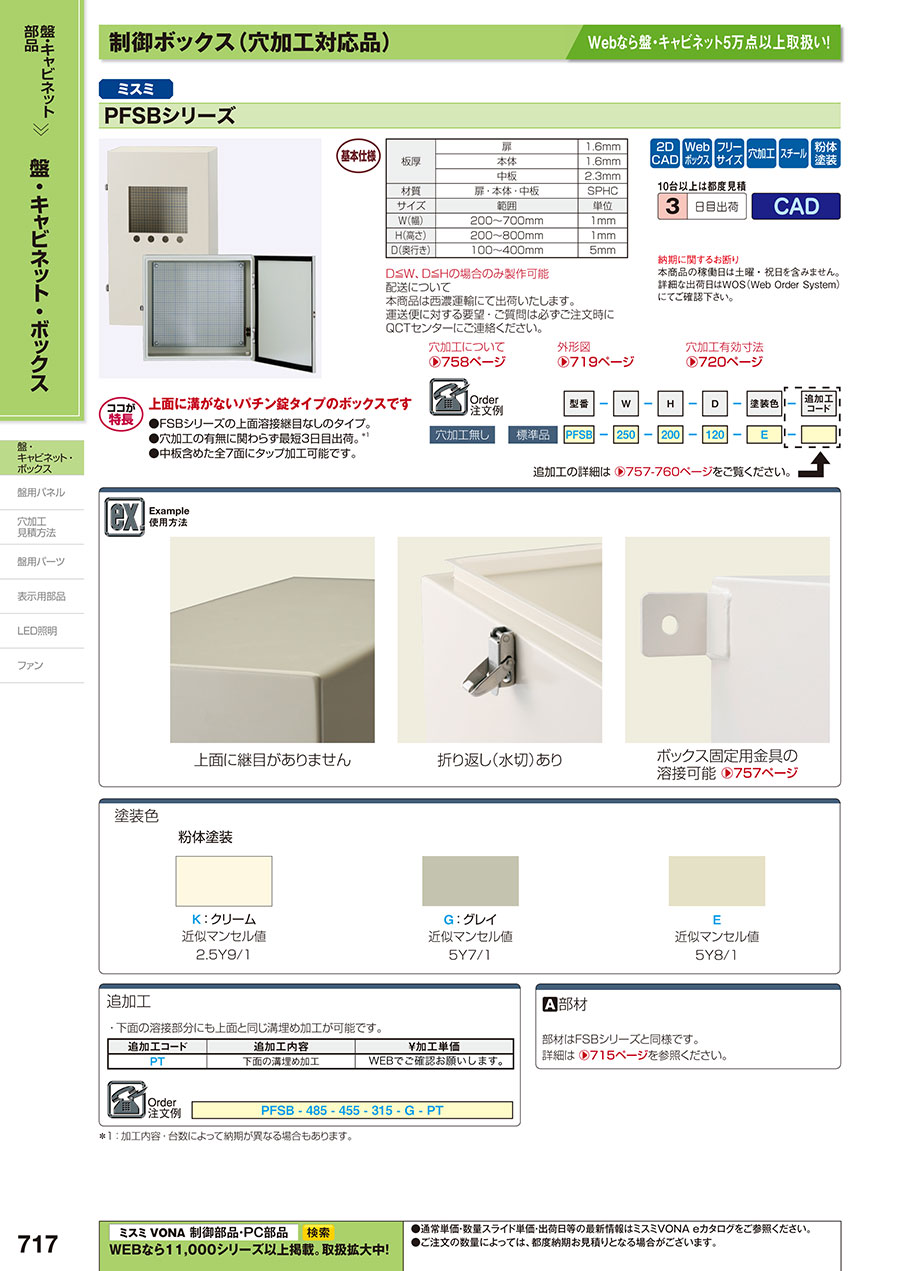

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
【穴加工無料】鉄製フリーサイズ制御ボックスパチン錠 FSBシリーズ
WEBで設計、穴加工無料のフリーサイズボックス<br>スタンダードタイプ
ミスミ
【穴加工無料】鉄製フリーサイズ制御ボックスパチン錠 PFTBシリーズ
WEBで設計、穴加工無料のフリーサイズボックス<br>板厚2.3mm、上面パテ埋めで、溝なし
ミスミ
【穴加工無料】鉄製フリーサイズ制御ボックスパチン錠中板無し水切りあり RFSBシリーズ
WEBで設計、穴加工無料のフリーサイズボックス

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

【穴加工無料】鉄製フリーサイズ制御ボックスパチン錠 PFSBシリーズのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q穴加工の指定方法を教えて下さい。

下記URLををご参照ください。
https://jp.misumi-ec.com/maker/misumi/el/service/box/

QWeb設計ボックスサイトの使用方法を教えてください。

下記URLををご参照ください。
https://jp.misumi-ec.com/maker/misumi/el/service/box/

Q塗装記号NS(下地処理）の扱いはありますか？

申し訳ございません。溝埋めをしているパテが非常に脆く、塗装品以外はお受けしておりません。
