ミスミ

【穴加工無料】鉄製フリーサイズ制御ボックス自立盤ハンドル FJTAシリーズ

Web設計対応

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

【穴加工無料】鉄製フリーサイズ制御ボックスハンドル FSAシリーズ

4.8

通常出荷日：3 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

【穴加工無料】鉄製フリーサイズ制御ボックス両開き横長ハンドル RWATシリーズ

通常出荷日：7 日目

下面にケーブル引き込み用の開口と開口を塞ぐプレートも付いた自立盤。t2.3の厚...

詳細情報を確認する

規格・仕様：

スチール
フリーサイズ
粉体塗装

用途
自立
材質
鉄
穴加工対応
Web設計対応
開閉形状
ハンドル
基板・中板
鉄製
保護機能(耐環境性)
無
板厚（本体） (mm)
2.3
板厚（扉・カバー） (mm)
2.3
板厚（中板） (mm)
2.3
代表規格
なし

ご注意

2025年6月17日ご注文分より、タップ穴加工指示を頂いた場合、リピート注文を含め加工数が101個以上の場合は塗装前の
マスキングゴムを省略させていただきます。ねじ山に塗料が多少付着する可能性があることをあらかじめご了承ください。
製品の安定供給と短納期の維持のため、何卒ご理解とご協力を賜りますようお願い申し上げます。
例）タップ穴合計100個の場合、すべてマスキングを”実施”、タップ穴合計101個の場合、すべてマスキングを”省略”
架台に取付けた上で、所定のアンカーボルトの他にも転倒防止の処理を必要に応じて実施ください。
自立盤内に取付ける機器の重量や位置により台風や地震などの際に転倒する恐れがあります。
本商品は西濃運輸にて出荷いたします。他宅配便のご指定はできかねます。
追加工コードはボックス穴加工サービスへ進む前にご選定ください
（※一部追加工コードは穴加工サービスをご利用いただけません）

選定サポート情報：ボックス

未確定：候補が2型番あります。

ボックス穴加工サービスはこちらの型番ではご利用いただけません。

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

【基本仕様】

	板厚	材質
扉	t2.3	SPHC
本体	t2.3	SPHC
中板	t2.3	SPHC

サイズ	範囲	単位
W（幅）	400～1200mm	1mm
H（高さ）	400～1000mm	1mm
D（奥行）	250～400mm	5mm

備考	D≦W、D≦Hの場合のみ製作可能
	Wが800mm以上は両開き

【ボックス穴加工サービスのご案内】

穴加工サービス
使い方ガイド

設計データ
確認・編集ガイド

DXFデータ
ダウンロード_※1

スチール・ステンレスボックス
穴加工対応一覧

アルミ・樹脂製ボックス
穴加工対応一覧

汎用パネル・部品板
穴加工対応一覧

日東工業製ボックス
穴加工対応一覧

※1 DXFダウンロードはWOSログインが必要となります。

その他、加工に関するお問い合わせは以下リンクから

特注お見積もりについて

Q&A

ボックス商品の仕様に関する
問い合わせ窓口

特注お見積もりとは・・・
・特殊な穴形状・加工可能範囲外への加工、中板追加（扉・底面等）
・穴加工サービスでは指示できない加工、穴数が多く設計が困難な場合
[ ! ]扉のみのご注文は、ご購入済みのボックスに限り「特注お見積り」にてお受けしております。

規格表

		型番	-	穴加工	-	下地処理	-	W	-	H	-	D	-	塗装色※2	-	追加工コード1	-	追加工コード2	-	穴加工コード
穴加工無し	標準品	FJTA					-	1200	-	1000	-	400	-	E	-	AN	-	ET
穴加工無し	下地処理	FJTA	-			NS	-	1200	-	1000	-	400				AN	-	ET
穴加工有り		FJTA	-	PS			-	1200	-	1000	-	400	-	E	-	AN	-	ET	-	WB□□□□□□□□□□
穴加工有り	下地処理	FJTA	-	PS	-	NS	-	1200	-	1000	-	400	-			AN	-	ET	-	WB□□□□□□□□□□

※2　下地処理をご注文の場合は塗装記号は不要です。

規格一覧

「×」部は製作不可です。

D	H	W
D	H	400～499	500～599	600～699	700～799	800～899	900～1000	1001～1100	1101～1200
250～295	400～499	○	○	○	○	○	×	×	×
	500～599	○	○	○	○	○	○	○	○
	600～699	○	○	○	○	○	○	○	○
	700～799	○	○	○	○	○	○	○	○
	800～899	○	○	○	○	○	○	○	○
	900～1000	○	○	○	○	○	○	○	○
300～350	400～499	○	○	○	○	○	×	×	×
	500～599	○	○	○	○	○	○	○	○
	600～699	○	○	○	○	○	○	○	○
	700～799	○	○	○	○	○	○	○	○
	800～899	○	○	○	○	○	○	○	○
	900～1000	○	○	○	○	○	○	○	○
355～400	400～499	○	○	○	○	○	×	×	×
	500～599	○	○	○	○	○	○	○	○
	600～699	○	○	○	○	○	○	○	○
	700～799	○	○	○	○	○	○	○	○
	800～899	○	○	○	○	○	○	○	○
	900～1000	○	○	○	○	○	○	○	○

穴加工サービス標準公差

■丸穴加工公差

丸穴サイズ	サイズ指定単位	公差
（mm）	（mm）	（mm）
2～31.9	0.1	±0.2
32～60	1.0	+0.4
32～60	1.0	-0.2
61～120	1.0	+0.8
61～120	1.0	-0.2
121～	1.0	+0.8
121～	1.0	-0.2

■角穴加工公差

角穴サイズ	5~30	30.1~60	60.1~130	131～
（mm）
公差	±0.2	+0.3	+0.3	+0.3
（mm）		-0.2	-0.2	-0.2

[ ! ] 公差は、塗装塗膜の状況により若干異なります
[ ! ] 加工する穴が接近する場合は2mm以上の間隔を空けてご設計ください。
[ ! ] 塗装品につきましては塗装の膜厚を考慮の上、設計をお願い申し上げます。

概要仕様

穴加工対応

パターン	種類
丸穴
丸穴	丸穴	丸穴ビス穴 2個付	丸穴ビス穴 3個付	丸穴ビス穴 4個付	キー溝付丸穴	廻止メ丸穴	丸穴3個（PCD）	丸穴ビス穴 4個付（PCD）	弧切欠き丸穴	U時欠き丸穴
角穴
角穴	角穴	角穴ビス穴付	角穴ビス穴 4個	丸穴4個	角穴ビス穴 4個内付	角穴ビス穴 2個掛違い
角丸角穴
角丸角穴	角穴角丸	角穴角丸ビス穴付	角長穴	角長穴ビス穴付	ファン穴 1	ファン穴 2	ファン穴 3	ファン穴 4
ネジその他
ネジその他	タップ穴	タップ穴3個（PCD）	タップ穴4個	タップ穴4個（PCD）	ボス加工 ※3	スリット穴 1	スリット穴 2			D-sub （ハンダ・圧着）

※3　ボス加工

・溶接加工（貫通ではありません）
・溶接方向：ボックス本体の場合、内側／標準中板の場合、おもて面

【ボスサイズ】
M4：φ8、L12
M5：φ10、L12
M6：φ10、L15（背面、中板には対応しておりません。）

■塗装色
　粉体塗装


K：クリーム近似マンセル値 2.5Y9/1	G：グレイ近似マンセル値 5Y7/1	E 近似マンセル値 5Y8/1

[ ! ] 塗料補修が必要な場合、補修ペンをご購入ください。例）5Y7/1の場合、型番：REP-G （>>こちら）
[ ! ] 中板の塗装も対応しております。
[ ! ] 上記以外の塗装色は標準対応しておりません。

　下地処理

NS	※ご購入後に指定色塗装される際はこちらが便利です。詳細は下地処理について（>>こちら）をご参照ください。

■部材

ハンドル錠

中板仕様

中板取付金具

接地端子

パッキン

キーNo：200(2個付属)
ハンドル型番：MFL-110

ボックスの外形寸法より
W　70mmのマイナス
Ｈ　70mmのマイナス

※方眼シール貼付
Ｗが871mm以上の場合、
両端に貼り付けない部分が生じます。

ステンレス製

厚さ：6mm
幅：20mm
※単品販売なし

[ ! ]架台は付属しておりません。
[ ! ]M12アイボルト（ナット・バネ座金・平座金）、各2個は袋に入れ同梱。単品販売はしておりません。
鉄製フリーサイズ架台 FTCBシリーズを別途ご注文ください。

型番リスト

表示件数

型番

FJTA-[400-1200/1]-[400-1000/1]-[250-400/5]-[E,G,K]

FJTA-NS-[400-1200/1]-[400-1000/1]-[250-400/5]

外形寸法W 横(幅)

(mm)

外形寸法H 縦(高さ)

(mm)

外形寸法D 奥行(厚み)

(mm)

塗装色

表面処理

RoHS?

最小発注数量

400 ～ 1200	400 ～ 1000	250 ～ 400	クリーム（2.5Y9/1） / グレー（5Y7/1） / E（5Y8/1）	なし	10	1個
400 ～ 1200	400 ～ 1000	250 ～ 400	-	下地処理	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目

基本情報

下面にケーブル引き込み用の開口と開口を塞ぐプレートも付いた自立盤。t2.3の厚板タイプ。

ご注意

2025年6月17日ご注文分より、タップ穴加工指示を頂いた場合、リピート注文を含め加工数が101個以上の場合は塗装前の
マスキングゴムを省略させていただきます。ねじ山に塗料が多少付着する可能性があることをあらかじめご了承ください。
製品の安定供給と短納期の維持のため、何卒ご理解とご協力を賜りますようお願い申し上げます。
例）タップ穴合計100個の場合、すべてマスキングを”実施”、タップ穴合計101個の場合、すべてマスキングを”省略”
架台に取付けた上で、所定のアンカーボルトの他にも転倒防止の処理を必要に応じて実施ください。
自立盤内に取付ける機器の重量や位置により台風や地震などの際に転倒する恐れがあります。
本商品は西濃運輸にて出荷いたします。他宅配便のご指定はできかねます。
追加工コードはボックス穴加工サービスへ進む前にご選定ください
（※一部追加工コードは穴加工サービスをご利用いただけません）

【ご注意】

新型肺炎の影響によりハンドルの供給が安定しないため、一時的にH-85ハンドルに変更する場合がございます。ハンドルのご指定はいただけません。
予めご了承ください。
各商品の仕様は以下リンクよりご確認ください。
ハンドル型番：MFL-110
ハンドル型番：H-85

大口注文もお任せください！
20個までの数量は、即見積・即注文可能！

板厚2.3ｍｍの自立盤です。
●板厚2.3ｍｍのフリーサイズ自立盤ボックスです。
●穴加工の有無に関わらず最短3日目出荷。^＊1
●下面を除く全ての面にタップ加工可能です。

配送について
本商品は西濃運輸にて出荷いたします。運送便に対する要望・ご質問は必ずご注文時にＱＣＴマーケティングセンターにご連絡ください。

納期に関するお断り
本商品の稼働日は土曜・祝日を含みません。詳細な出荷日は>>6375ページページをご参照ください。

使用方法

使用例

外形図

共通仕様

下地処理について

下地処理サービスのご案内

梱包形態

下塗り塗装との違い

下地処理対応シリーズ

●Rシリーズボックス

商品シリーズ・形状	開閉方式	商品型式	処理方法
スチールスタンダード自立盤タイプ	ハンドル	RJSA	りん酸亜鉛皮膜
スチールハンドル錠内蝶番タイプ	ハンドル	RSAU	鉄皮膜
スチールハンドル＋2点ネジタイプ	ハンドル	RSH	鉄皮膜
スチールパチン錠水切なしタイプ	パチン錠	RSC	鉄皮膜
スチールパチン錠水切ありタイプ	パチン錠	RSB	鉄皮膜
スチール4点ネジ止めタイプ	ネジ止め	RSDX	鉄皮膜
スチール中継ボックス・ネジ止め	ネジ止め	RTE	鉄皮膜

●Fシリーズ制御盤ボックス

商品シリーズ・形状	開閉方式	商品型式	処理方法
スチールスタンダード自立盤タイプハンドル	ハンドル	HJSA	りん酸亜鉛皮膜
スチール奥行対応盤タイプ	ハンドル	FDLA	りん酸亜鉛皮膜
スチール自立盤ボックス短納期タイプ	ハンドル	FJSA	りん酸亜鉛皮膜
スチール架台HJSAシリーズ対応	-	HSCB	りん酸亜鉛皮膜
スチール架台FJSAシリーズ対応	-	FSCB	りん酸亜鉛皮膜
スタンダードタイプ	ハンドル	FSA	りん酸亜鉛皮膜
扉中板タイプ	ハンドル	FST	りん酸亜鉛皮膜
省スペース両開きタイプ	ハンドル	XASFなど	りん酸亜鉛皮膜
厚板タイプ	ハンドル	FTA	りん酸亜鉛皮膜
スタンダードタイプ	パチン錠	FSB	りん酸亜鉛皮膜
中板無し制御盤ボックス	パチン錠	RFSB, RFSP	りん酸亜鉛皮膜
水切なし制御盤ボックス	パチン錠	FSP	りん酸亜鉛皮膜
サイドハンドル	サイドハンドル	FSG, FSE	りん酸亜鉛皮膜
ネジ止め制御盤ボックス	ネジ止め	FSD	りん酸亜鉛皮膜
中型ネジ止めタイプ/簡易ネジ止めタイプ	ネジ止め	FSTM, FSTR, FSTX	りん酸亜鉛皮膜
組合せタイプ	ネジ止め	FCS	りん酸亜鉛皮膜
扉無し制御盤ボックス	-	FSF	りん酸亜鉛皮膜

ご注意

下地処理・下塗り塗装のいずれの場合も防錆性はございません。
製品の保管環境により、短時間で錆びが発生する場合があります。速やかに上塗り塗装をお願いします。

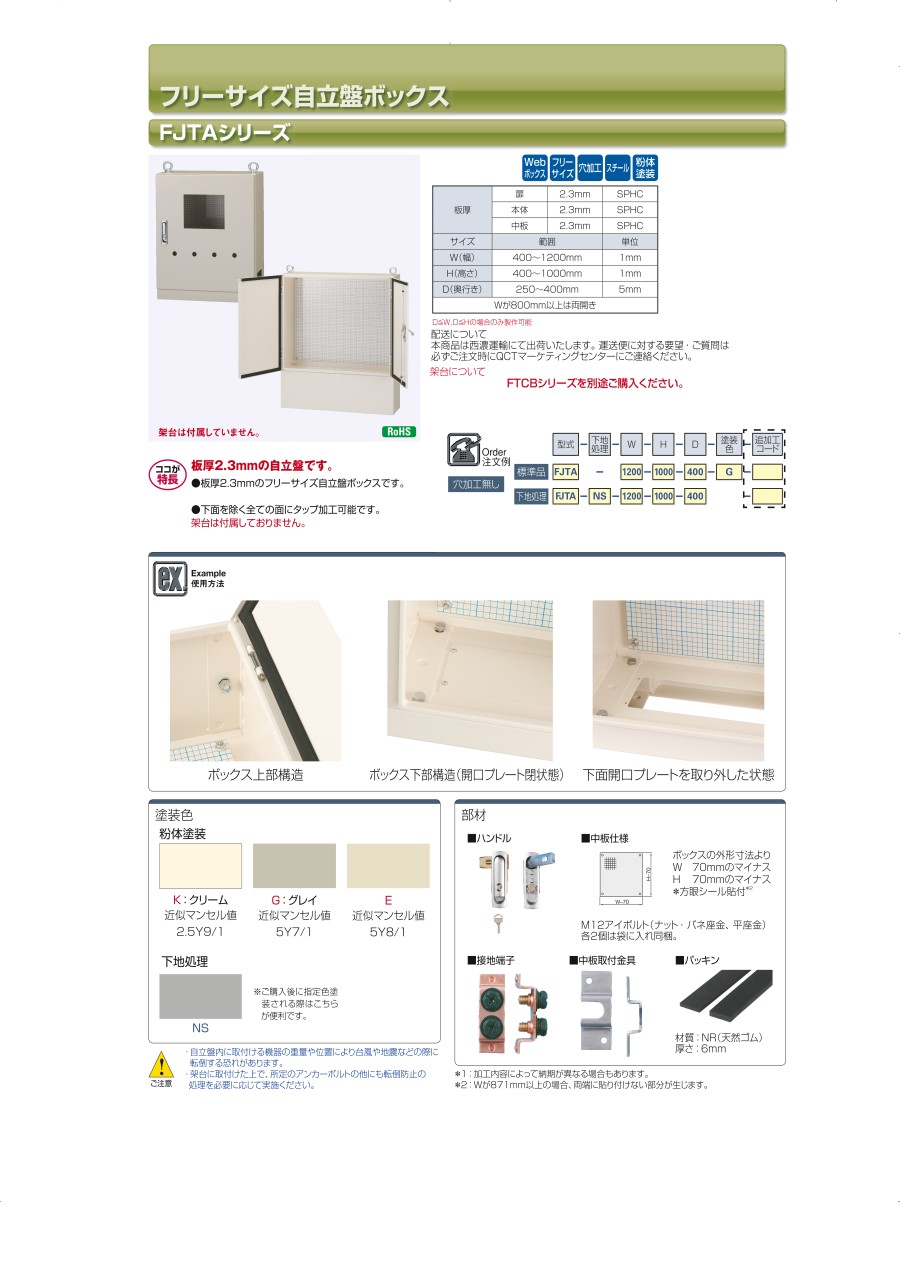

カタログ

カタログ (見開き版)
