NAKVVSB 100V未満シールド付

通常単価(税別): 1,869円～240,646円

税込単価: 2,056円～264,711円

通常出荷日：在庫品1日目～1日目一部当日出荷可能

耐油性、耐ノイズ性に優れた弱電流回路用のシールド付汎用信号ケーブル。

4.54.5

【取扱い終了品】一部型式において、在庫無くなり次第、ミスミでは受注受付を終了します。仕様の違いをご確認ください。本件に対するお問い合わせは本ページ右上の『エレクトロニクス部品技術窓口』のチャット・お問合せフォームからお願いします。
［在庫限り販売終了品］はこちら
※代替品シリーズ　OTSC(U) UL20620 　シールド付もしくは工業自動化電子機器配線用ケーブル KVC-36SBTシリーズから仕様差異をご確認ください。
本ページの一部商品にて材料や部材入手難などの影響により一時的に受注停止をしております。
受注停止の型番については、ご注文の型番確定時に注文停止の案内がされます。推奨代替品はOTSCVB 90V シールド付となります。現在、代替品へのご注文が集中し、一部製品で代替品でも受注停止が発生しておりますこと、予めご了承ください。

詳細を確認

よく一緒に見られています

ミスミ

SS300CMSB CM（UL LISTED規格・NEPA対応）細径シールド付

通常価格(税別)： 811円 (税込価格：892円)

通常出荷日：在庫品1日目

よく一緒に見られています

ミスミ

NA3VCSB UL規格シールド付

通常価格(税別)： 2,339円 (税込価格：2,573円)

通常出荷日：1 日目

未確定：候補が3,500型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

型式表示方法

型番	−	断面積	−	対数	−	長さ
NAKVVSB	−	0.2	−	1P	−	10

※「(：半角括弧」、「1：イチ」、「I：アイ」、「0：ゼロ」、「O：オー」などの記号が含まれる場合はご注文前に十分ご確認をお願いします。

概要仕様

特性レーダーチャート

商品比較

主な仕様

シース色	ネイビー
取得規格	―
定格電圧	弱電流回路用			V
使用温度範囲	-20～60			℃
難燃性	―
曲げ半径	仕上外径×	6	（固定部）
（mm）		-	（可動部）
※推奨値であり保証値ではございません

─ 一般計装用ケーブル
─ NAKVVSB

※比較内容について保証するものではございません。
商品選定の参考としてお使い下さい。

※特性の目安としてご利用ください。

→P1685

仕様

型番	断面積（mm²）^※1	対数^※1 1P=2芯	AWG サイズ目安^※2	撚合構造（図参照）	線芯本数	仕上外径（mm）	概算質量 kg/km	電気的特性				導体			絶縁		線芯外径約（mm）	シース		規格	サンプル提供^※5
型番	断面積（mm²）^※1	対数^※1 1P=2芯	AWG サイズ目安^※2	撚合構造（図参照）	線芯本数	仕上外径（mm）	概算質量 kg/km	許容電流 A（30℃）^※3	導体抵抗 Ω/km（20℃）	絶縁特性 MΩkm（20℃）	耐電圧 V/分	構成本/mm	外径約（mm）	メッキ^※4	厚さ（mm）	材質^※4	線芯外径約（mm）	厚さ（mm）	材質^※4	規格	サンプル提供^※5
NAKVVSB	0.2	1P	25	対撚り	2	4.6	30	3.5	121以下	10	1000	7/0.18	0.54	すず	0.25	PVC	1.04	0.90	PVC	なし	◎
		2P			4	5.9	45	2.8										1.00			◎
		3P			6	6.1	52	2.3										1.00			◎
		4P			8	6.5	60	2.0										1.00			◎
		5P			10	7.0	70	1.9										1.00			◎
		6P			12	7.4	79	1.7										1.00			◎
		7P			14	7.4	83	1.6										1.00			◎
		10P			20	9.4	114	1.4										1.20			◎
		12P			24	9.7	133	1.3										1.20			◎
		15P			30	10.5	156	1.2										1.20			◎
		18P			36	11.0	177	1.1										1.20			◎
		20P			40	11.7	197	1.0										1.30			◎
		25P			50	13.0	239	0.9										1.40			◎
	0.3	1P	23		2	5.1	37	5.1	71.1以下	10	1000	12/0.18	0.72		0.29		1.30	0.90			◎
		2P			4	6.7	59	4.0										1.00			◎
		3P			6	6.9	68	3.4										1.00			◎
		4P			8	7.5	82	3.0										1.00			◎
		5P			10	8.0	94	2.7										1.00			◎
		6P			12	8.9	113	2.5										1.10			◎
		7P			14	8.9	120	2.3										1.10			◎
		10P			20	11.0	174	2.1										1.20			◎
		12P			24	11.3	192	1.9										1.20			◎
		15P			30	12.8	228	1.8										1.40			◎
		18P			36	13.4	265	1.6										1.40			◎
		20P			40	14.0	292	1.5										1.40			◎
		25P			50	15.8	357	1.4										1.60			◎
	0.5	1P	21		2	5.7	50	7.2	41.9以下	10	1000	20/0.18	0.93		0.30		1.53	1.00			◎
		2P			4	7.4	72	5.6										1.00			◎
		3P			6	7.7	87	4.7										1.00			◎
		4P			8	8.5	109	4.2										1.10			◎
		5P			10	9.4	131	3.9										1.20			◎
		6P			12	10.1	150	3.6										1.20			◎
		7P			14	10.1	163	3.3										1.20			◎
		10P			20	12.4	224	3.0										1.30			◎
		12P			24	13.2	261	2.7										1.40			◎
		15P			30	14.4	310	2.5										1.40			◎
		18P			36	15.5	368	2.3										1.60			◎
		20P			40	16.2	402	2.2										1.60			◎

ご注意
※1　芯/対表記が1P（1PS）のときの線芯本数は「×2芯」となりますのでご注意ください。
※2　サイズ変換はあくまでも目安となります。詳しくは→P1688の対比表をご参照ください。
※3　許容電流の値はあくまでも参考値であって、保証値ではありません。
※4　材質の見方
【メッキ】　すず・・・すずめっき軟銅線　
【材質】 PVC・・・塩化ビニル　　PE・・・ポリエチレン系素材
P・・・ポリエステル系素材　　フッ素・・・各種ふっ素樹脂　　※・・・その他
※5　サンプル提供については FAケーブル　サンプル提供サービスページを確認ください。

1688ページへ
FAケーブル　サンプル提供サービスへ

電流減少係数

周囲温度（℃）	30以下	40	50	60	70
電流減少係数	1.00	0.88	0.75	0.58	0.33

許容電流値は周囲温度30℃空中1条布設時の計算値を示し保証値ではありません。
周囲温度30℃以上の場合は、上の電流減少係数を許容電流に乗じます。
（例）0.2の1Pで周囲温度が40℃の場合の許容電流値3.5×0.88=3.08（A）

構造

（注）所要芯数に応じ介在の挿入があります。

線芯識別表

〇内数字は付表の対No.を示す。

型番リスト

表示件数

...

型番

芯数

対数

AWGサイズ

(AWG)

導体断面積

(㎟)

仕上がり外径

(mm)

全長

(m)

導体断面積詳細

(mm²)

RoHS2（10物質）?

最小発注数量

2	1P	[25～24] 25	[0.2] 0.2	4.6	1	0.2	対応	1個
2	1P	[25～24] 25	[0.2] 0.2	4.6	2	0.2	対応	1個
2	1P	[25～24] 25	[0.2] 0.2	4.6	3	0.2	対応	1個
2	1P	[25～24] 25	[0.2] 0.2	4.6	4	0.2	対応	1個
2	1P	[25～24] 25	[0.2] 0.2	4.6	5	0.2	対応	1個
2	1P	[25～24] 25	[0.2] 0.2	4.6	6	0.2	対応	1個
2	1P	[25～24] 25	[0.2] 0.2	4.6	7	0.2	対応	1個
2	1P	[25～24] 25	[0.2] 0.2	4.6	8	0.2	対応	1個
2	1P	[25～24] 25	[0.2] 0.2	4.6	9	0.2	対応	1個
2	1P	[25～24] 25	[0.2] 0.2	4.6	10	0.2	対応	1個
2	1P	[25～24] 25	[0.2] 0.2	4.6	11	0.2	対応	1個
2	1P	[25～24] 25	[0.2] 0.2	4.6	12	0.2	対応	1個
2	1P	[25～24] 25	[0.2] 0.2	4.6	13	0.2	対応	1個
2	1P	[25～24] 25	[0.2] 0.2	4.6	14	0.2	対応	1個
2	1P	[25～24] 25	[0.2] 0.2	4.6	15	0.2	対応	1個
2	1P	[25～24] 25	[0.2] 0.2	4.6	16	0.2	対応	1個
2	1P	[25～24] 25	[0.2] 0.2	4.6	17	0.2	対応	1個
2	1P	[25～24] 25	[0.2] 0.2	4.6	18	0.2	対応	1個
2	1P	[25～24] 25	[0.2] 0.2	4.6	19	0.2	対応	1個
2	1P	[25～24] 25	[0.2] 0.2	4.6	20	0.2	対応	1個
2	1P	[25～24] 25	[0.2] 0.2	4.6	21	0.2	対応	1個
2	1P	[25～24] 25	[0.2] 0.2	4.6	22	0.2	対応	1個
2	1P	[25～24] 25	[0.2] 0.2	4.6	23	0.2	対応	1個
2	1P	[25～24] 25	[0.2] 0.2	4.6	24	0.2	対応	1個
2	1P	[25～24] 25	[0.2] 0.2	4.6	25	0.2	対応	1個
2	1P	[25～24] 25	[0.2] 0.2	4.6	26	0.2	対応	1個
2	1P	[25～24] 25	[0.2] 0.2	4.6	27	0.2	対応	1個
2	1P	[25～24] 25	[0.2] 0.2	4.6	28	0.2	対応	1個
2	1P	[25～24] 25	[0.2] 0.2	4.6	29	0.2	対応	1個
2	1P	[25～24] 25	[0.2] 0.2	4.6	30	0.2	対応	1個
2	1P	[25～24] 25	[0.2] 0.2	4.6	31	0.2	対応	1個
2	1P	[25～24] 25	[0.2] 0.2	4.6	32	0.2	対応	1個
2	1P	[25～24] 25	[0.2] 0.2	4.6	33	0.2	対応	1個
2	1P	[25～24] 25	[0.2] 0.2	4.6	34	0.2	対応	1個
2	1P	[25～24] 25	[0.2] 0.2	4.6	35	0.2	対応	1個
2	1P	[25～24] 25	[0.2] 0.2	4.6	36	0.2	対応	1個
2	1P	[25～24] 25	[0.2] 0.2	4.6	37	0.2	対応	1個
2	1P	[25～24] 25	[0.2] 0.2	4.6	38	0.2	対応	1個
2	1P	[25～24] 25	[0.2] 0.2	4.6	39	0.2	対応	1個
2	1P	[25～24] 25	[0.2] 0.2	4.6	40	0.2	対応	1個
2	1P	[25～24] 25	[0.2] 0.2	4.6	41	0.2	対応	1個
2	1P	[25～24] 25	[0.2] 0.2	4.6	42	0.2	対応	1個
2	1P	[25～24] 25	[0.2] 0.2	4.6	43	0.2	対応	1個
2	1P	[25～24] 25	[0.2] 0.2	4.6	44	0.2	対応	1個
2	1P	[25～24] 25	[0.2] 0.2	4.6	45	0.2	対応	1個
2	1P	[25～24] 25	[0.2] 0.2	4.6	46	0.2	対応	1個
2	1P	[25～24] 25	[0.2] 0.2	4.6	47	0.2	対応	1個
2	1P	[25～24] 25	[0.2] 0.2	4.6	48	0.2	対応	1個
2	1P	[25～24] 25	[0.2] 0.2	4.6	49	0.2	対応	1個
2	1P	[25～24] 25	[0.2] 0.2	4.6	50	0.2	対応	1個
2	1P	[25～24] 25	[0.2] 0.2	4.6	51	0.2	対応	1個
2	1P	[25～24] 25	[0.2] 0.2	4.6	52	0.2	対応	1個
2	1P	[25～24] 25	[0.2] 0.2	4.6	53	0.2	対応	1個
2	1P	[25～24] 25	[0.2] 0.2	4.6	54	0.2	対応	1個
2	1P	[25～24] 25	[0.2] 0.2	4.6	55	0.2	対応	1個
2	1P	[25～24] 25	[0.2] 0.2	4.6	56	0.2	対応	1個
2	1P	[25～24] 25	[0.2] 0.2	4.6	57	0.2	対応	1個
2	1P	[25～24] 25	[0.2] 0.2	4.6	58	0.2	対応	1個
2	1P	[25～24] 25	[0.2] 0.2	4.6	59	0.2	対応	1個
2	1P	[25～24] 25	[0.2] 0.2	4.6	60	0.2	対応	1個

通常単価(税別) (税込単価)	通常出荷日

1,869円 ( 2,056円 )	1日目
1,869円 ( 2,056円 )	1日目
1,869円 ( 2,056円 )	1日目
1,869円 ( 2,056円 )	1日目
1,869円 ( 2,056円 )	1日目
3,736円 ( 4,110円 )	1日目
3,736円 ( 4,110円 )	1日目
3,736円 ( 4,110円 )	1日目
3,736円 ( 4,110円 )	1日目
3,736円 ( 4,110円 )	1日目
3,058円 ( 3,364円 )	1日目
3,951円 ( 4,346円 )	1日目
4,279円 ( 4,707円 )	1日目
3,892円 ( 4,281円 )	1日目
4,170円 ( 4,587円 )	1日目
4,448円 ( 4,893円 )	1日目
4,726円 ( 5,199円 )	1日目
5,925円 ( 6,518円 )	1日目
6,254円 ( 6,879円 )	1日目
5,560円 ( 6,116円 )	1日目
6,598円 ( 7,258円 )	1日目
6,913円 ( 7,604円 )	1日目
7,228円 ( 7,951円 )	1日目
7,542円 ( 8,296円 )	1日目
7,855円 ( 8,641円 )	1日目
8,170円 ( 8,987円 )	1日目
8,484円 ( 9,332円 )	1日目
8,798円 ( 9,678円 )	1日目
9,111円 ( 10,022円 )	1日目
9,428円 ( 10,371円 )	1日目
9,741円 ( 10,715円 )	1日目
10,055円 ( 11,061円 )	1日目
10,369円 ( 11,406円 )	1日目
10,684円 ( 11,752円 )	1日目
10,997円 ( 12,097円 )	1日目
11,312円 ( 12,443円 )	1日目
11,626円 ( 12,789円 )	1日目
11,941円 ( 13,135円 )	1日目
12,255円 ( 13,481円 )	1日目
12,569円 ( 13,826円 )	1日目
12,882円 ( 14,170円 )	1日目
13,197円 ( 14,517円 )	1日目
13,512円 ( 14,863円 )	1日目
13,826円 ( 15,209円 )	1日目
14,141円 ( 15,555円 )	1日目
14,454円 ( 15,899円 )	1日目
14,768円 ( 16,245円 )	1日目
15,082円 ( 16,590円 )	1日目
15,398円 ( 16,938円 )	1日目
14,115円 ( 15,527円 )	1日目
14,399円 ( 15,839円 )	1日目
14,680円 ( 16,148円 )	1日目
14,963円 ( 16,459円 )	1日目
15,246円 ( 16,771円 )	1日目
15,528円 ( 17,081円 )	1日目
15,810円 ( 17,391円 )	1日目
16,093円 ( 17,702円 )	1日目
16,375円 ( 18,013円 )	1日目
16,656円 ( 18,322円 )	1日目
16,940円 ( 18,634円 )	1日目

...

基本情報

基本情報

耐油性、耐ノイズ性に優れた弱電流回路用のシールド付汎用信号ケーブル。

ご注意

【取扱い終了品】一部型式において、在庫無くなり次第、ミスミでは受注受付を終了します。仕様の違いをご確認ください。本件に対するお問い合わせは本ページ右上の『エレクトロニクス部品技術窓口』のチャット・お問合せフォームからお願いします。
［在庫限り販売終了品］はこちら
※代替品シリーズ　OTSC(U) UL20620 　シールド付もしくは工業自動化電子機器配線用ケーブル KVC-36SBTシリーズから仕様差異をご確認ください。
本ページの一部商品にて材料や部材入手難などの影響により一時的に受注停止をしております。
受注停止の型番については、ご注文の型番確定時に注文停止の案内がされます。推奨代替品はOTSCVB 90V シールド付となります。現在、代替品へのご注文が集中し、一部製品で代替品でも受注停止が発生しておりますこと、予めご了承ください。

【ご注意】
※ケーブル在庫品は、指定サイズでのカットを行う為、キャンセル・返品はできませんのでご注意ください
※採用メーカー変更により、色味や柔らかさが若干変わる場合があります
※電気用品安全法を取得しておりません。

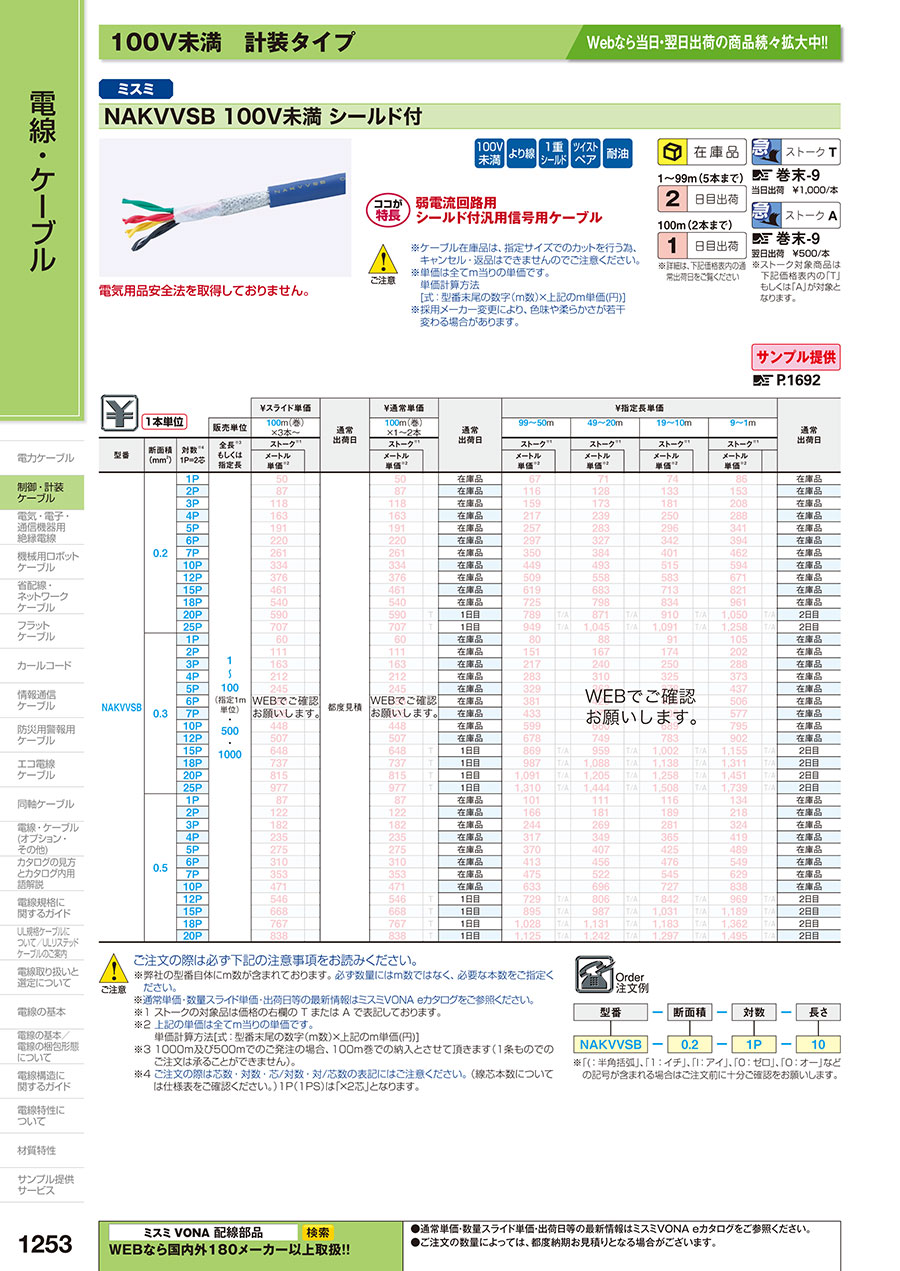

カタログ

商品TOP

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
SS30UCR UL／CE対応
30V　ロボットケーブル（UL・CE対応）。業界トップクラスの細さと屈曲性に優れたおすすめの商品。
ミスミ
SS300RCM CM（UL LISTED規格・NEPA対応）小径
300V　小径・ロボットケーブル(UL対応)。コストパフォーマンス・柔軟性に優れ、多くのシーンで使いやすいケーブルです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

NAKVVSB 100V未満シールド付のレビュー

4.5平均満足度：4.54件のレビュー

星5
50%
星4
50%
星3
0%
星2
0%
星1
0%

タッチパネルとPLCの通信

満足度：5.02020/07/21

問題なく動作動作しています。使い勝手も良かったので、また購入したいと考えています。

1人が参考にしています。

社内製作製品

満足度：4.02020/03/18

電線は1巻買いしても余るため、在庫ロスなく結果、安価となるので助かります。問題なく使用できました。

1人が参考にしています。

工場内のユニット間の信号線

満足度：5.02018/08/02

DC24Vを使用した信号線のノイズ対策として使用しました。特定の箇所のみに使用する場合は、この製品は自由長なので、大量の...もっと読む

1人が参考にしています。

装置内配線

満足度：4.02022/01/31

取り回しも癖なく良かったです。価格も良かったので、また利用したいと思います。

0人が参考にしています。

4件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品 NAKVVSB 100V未満シールド付	NAVCSB UL規格シールド付	NA3VCSB UL規格シールド付	NA20276HB 架橋ポリエチレン UL シールド付	計装用ケーブル U-TKVV（BS）（シールド付）	SS300CMSB CM（UL LISTED規格・NEPA対応）細径シールド付
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	タツタ電線（旧タツタ立井電線）	ミスミ
通常価格	1,869円-	2,340円 -	2,339円 -	1,934円 -	2,100円 -	811円 -
通常出荷日	在庫品1日目〜	在庫品1日目〜	1日目	在庫品1日目〜	1日目	在庫品1日目
シールド	有	有	有	有	有	有
定格電圧	100V	150V	300V	30V	300V	300V
シース（外皮）色	青	青	青	青	黒	黒
特性	耐油性	耐油性	耐油性	耐油性	耐油性 / 耐熱性	-
アース線	なし	なし	なし	なし	なし	なし

計装用ケーブルカテゴリの売れ筋ランキング

通常価格、通常出荷日が表示と異なる場合がございます

計装用ケーブルに関連する通販・販売特集

技術サポート窓口

エレクトロニクス部品技術窓口

商品の仕様・技術のお問い合わせ

Webお問い合わせフォーム

営業時間：9:00～18:00（土曜日・日曜日・祝日は除く）

※お問い合わせフォームは24時間受付しております。

見積もり・発注後最短当日出荷　新規会員登録で2D・3D CADデータを無料でダウンロード

無料で会員登録

閉じる

比較リスト

回答可能（特定物質なし）	関連する各国主要規制に対応しているため、輸出案件等でも安心してご利用いただけます REACH SVHCおよび中国RoHSで規定される物質は、含有が禁止されるものではないため、特定物質には該当せず、回答可能の選択肢に含まれます（報告義務が発生する可能性がございます）・以下の条件に、いずれも該当する商品です　 - chemSHERPA-AI形式での回答が可能　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用していない
回答不可（調査不可/特定物質あり）	各国主要規制に対応していない（または調査不可）のため、輸出案件等でのご利用は推奨いたしません・以下の条件のうち、いずれかに該当する商品です　 - chemSHERPA-AI形式での回答が不可　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用している
調査中	現在調査中です。調査完了まで今しばらくお待ちください・調査中のため、現時点ではchemSHERPA-AI形式での回答ができない商品です

絞り込み条件

chemSHERPA・RoHS

芯数

対数

AWGサイズ(AWG)

導体断面積(㎟)

仕上がり外径(mm)

全長(m)

導体断面積詳細(mm2)

出荷日

NAKVVSB 100V未満 シールド付

商品仕様

型式表示方法

概要仕様

特性レーダーチャート

商品比較

主な仕様

仕様

電流減少係数

構造

線芯識別表

型番リスト

詳細情報

基本情報

ご注意

カタログ

商品担当おすすめ

この商品を見た人は、こんな商品も見ています

最近見た商品

計装用ケーブルカテゴリの売れ筋ランキング

計装用ケーブルに関連する通販・販売特集

技術サポート窓口

chemSHERPA

導体断面積詳細(mm²)

NAKVVSB 100V未満シールド付
