NASVCTSB PSE対応 柔軟ビニルキャブタイヤ シールド付
- 通常単価(税別)
- 5,553円～271,506円
- 税込単価
- 6,108円～298,657円
通常出荷日：1日目一部当日出荷可能
600V ミスミオリジナルの柔軟タイプ 汎用電源のシールド付ケーブル。特長：シールド付きによる耐ノイズ...
詳細を確認- 【取扱い終了品】一部型式において、在庫無くなり次第、ミスミでは受注受付を終了します。仕様の違いをご確認ください。本件に対するお問い合わせは本ページ右上の『エレクトロニクス部品技術窓口』のチャット・お問合せフォームからお願いします。
［在庫限り販売終了品］はこちら
※代替品シリーズ 工業自動化 VCT 360SBシリーズ（PSE対応・シールド付タイプ）から仕様差異をご確認ください。
未確定：候補が1,008型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品仕様
概要仕様
| 特性レーダーチャート | |
 | |
| ※特性の目安としてご利用ください。 | ⇒P1685 |
| 商品比較 |
 |
| ※比較サイズはAWG24(0.2mm2）、6芯を参考にしております。 ※比較内容について保証するものではございません。 商品選定の参考としてお使い下さい。 |
| 主な仕様 | |||
| シース色 | ネイビー | ||
| 取得規格 | 電安法 | ||
| 定格電圧 | 600 | V | |
| 使用温度範囲 | 0～75 | ℃ | |
| 難燃性 | - | ||
| 曲げ半径（mm） | 仕上外径× | 6 | （固定部） |
| - | （可動部） | ||
| ※推奨値であり保証値ではございません | |||
仕様
| 型番 | 断面積（mm2） | 芯数 | AWGサイズ目安 ※1 | 撚合構造（図参照） | 線芯本数 | 仕上外径 （mm）※5 | 概算質量 kg/km | 電気的特性 | 導体 | 絶縁 | 線芯外径 約（mm） | シース | 規格 | サンプル提供 ※4 | |||||||
| 許容電流A（30℃） ※2 | 導体抵抗 Ω/km（20℃） | 絶縁特性 MΩkm（20℃） | 耐電圧 V/分 | 構成 本/mm | 外径 約（mm） | メッキ ※3 | 厚さ （mm） | 材質 ※3 | 厚さ （mm） | 材質 ※3 | |||||||||||
| NASVCTSB | 0.75 | 2 | 18 | 芯/層 撚り | 2 | 9.5 | 117 | 14 | 25.1以下 | 50以上 | 3000 | 30/0.18 | 1.1 | なし | 0.8 | PVC | 2.7 | 1.7 | PVC | 電安法対応 | ◎ |
| 3 | 3 | 9.9 | 137 | 12 | ◎ | ||||||||||||||||
| 4 | 4 | 10.8 | 168 | 10 | 1.8 | ◎ | |||||||||||||||
| 6 | 6 | 12.5 | 216 | 8 | 1.9 | ◎ | |||||||||||||||
| 1.25 | 2 | 16 | 2 | 10.5 | 148 | 19 | 15.1以下 | 50以上 | 3000 | 50/0.18 | 1.5 | 0.8 | 3.1 | 1.8 | 電安法対応 | ◎ | |||||
| 3 | 3 | 11 | 177 | 17 | ◎ | ||||||||||||||||
| 4 | 4 | 11.8 | 199 | 15 | ◎ | ||||||||||||||||
| 6 | 6 | 14 | 280 | 12 | 2 | ◎ | |||||||||||||||
| 8 | 8 | 14.9 | 335 | 11 | - | ◎ | |||||||||||||||
| 2 | 2 | 14 | 2 | 11 | 176 | 26 | 9.79以下 | 50以上 | 3000 | 37/0.26 | 1.8 | 0.8 | 3.4 | 1.8 | 電安法対応 | ◎ | |||||
| 3 | 3 | 11.5 | 208 | 23 | ◎ | ||||||||||||||||
| 4 | 4 | 12.7 | 243 | 20 | 1.9 | ◎ | |||||||||||||||
| 6 | 6 | 14.9 | 341 | 16 | 2 | ◎ | |||||||||||||||
※1 サイズ変換はあくまでも目安となります。詳しくは ⇒1688 の対比表をご参照ください。
※2 許容電流の値はあくまでも参考値であって、保証値ではありません。
※3 材質の見方
【メッキ】 すず…すずめっき軟銅線
【材質】 PVC…塩化ビニル PE…ポリエチレン系素材 P…ポリエステル系素材 フッ素…各種ふっ素樹脂 ※…その他
※4 サンプル提供については FAケーブル サンプル提供サービス ページを確認ください。
※5 ケーブル・電線のシース（外被部分）の外径サイズについては、上記表中の"仕上外径"の項目をご参照ください。
採用メーカー変更により、色味や柔らかさが若干変わる場合があります。
電流減少係数
| 周囲温度（℃） | 30 | 40 | 50 | 60 | 70 | |||
| 電流減少係数 | 1.00 | 0.89 | 0.75 | 0.58 | 0.34 | |||
| 許容電流値は周囲温度30℃空中1条布設時の計算値を示し保証値ではありません。 | ||||||||
| 周囲温度30℃以上の場合は、上の電流減少係数を許容電流に乗じます。 | ||||||||
| （例）AWG20の2芯で周囲温度が40℃の場合の許容電流値 | ||||||||
| 9×0.9=8.1（A） | ||||||||
| 構造図 |
 |
| 線芯識別表 |
 |
| No. | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| 第一種線芯 | 黒 | 白 | 赤 | 緑 | 黄 | 茶 | 青 | 灰 |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
5,555円 ( 6,111円 ) | 1日目 |
5,555円 ( 6,111円 ) | 1日目 |
5,555円 ( 6,111円 ) | 1日目 |
5,555円 ( 6,111円 ) | 1日目 |
5,555円 ( 6,111円 ) | 1日目 |
5,553円 ( 6,108円 ) | 1日目 |
6,479円 ( 7,127円 ) | 1日目 |
7,404円 ( 8,144円 ) | 1日目 |
8,329円 ( 9,162円 ) | 1日目 |
9,255円 ( 10,181円 ) | 1日目 |
10,181円 ( 11,199円 ) | 1日目 |
11,106円 ( 12,217円 ) | 1日目 |
12,032円 ( 13,235円 ) | 1日目 |
12,958円 ( 14,254円 ) | 1日目 |
13,882円 ( 15,270円 ) | 1日目 |
14,808円 ( 16,289円 ) | 1日目 |
15,733円 ( 17,306円 ) | 1日目 |
16,659円 ( 18,325円 ) | 1日目 |
17,585円 ( 19,344円 ) | 1日目 |
18,511円 ( 20,362円 ) | 1日目 |
19,435円 ( 21,379円 ) | 1日目 |
20,361円 ( 22,397円 ) | 1日目 |
21,287円 ( 23,416円 ) | 1日目 |
22,213円 ( 24,434円 ) | 1日目 |
23,139円 ( 25,453円 ) | 1日目 |
24,063円 ( 26,469円 ) | 1日目 |
24,988円 ( 27,487円 ) | 1日目 |
25,914円 ( 28,505円 ) | 1日目 |
26,840円 ( 29,524円 ) | 1日目 |
27,766円 ( 30,543円 ) | 1日目 |
28,691円 ( 31,560円 ) | 1日目 |
29,617円 ( 32,579円 ) | 1日目 |
30,542円 ( 33,596円 ) | 1日目 |
31,467円 ( 34,614円 ) | 1日目 |
32,393円 ( 35,632円 ) | 1日目 |
33,318円 ( 36,650円 ) | 1日目 |
34,244円 ( 37,668円 ) | 1日目 |
35,170円 ( 38,687円 ) | 1日目 |
36,095円 ( 39,705円 ) | 1日目 |
37,020円 ( 40,722円 ) | 1日目 |
37,946円 ( 41,741円 ) | 1日目 |
38,872円 ( 42,759円 ) | 1日目 |
39,798円 ( 43,778円 ) | 1日目 |
40,724円 ( 44,796円 ) | 1日目 |
41,647円 ( 45,812円 ) | 1日目 |
42,573円 ( 46,830円 ) | 1日目 |
43,499円 ( 47,849円 ) | 1日目 |
44,425円 ( 48,868円 ) | 1日目 |
45,351円 ( 49,886円 ) | 1日目 |
44,153円 ( 48,568円 ) | 1日目 |
45,037円 ( 49,541円 ) | 1日目 |
45,919円 ( 50,511円 ) | 1日目 |
46,803円 ( 51,483円 ) | 1日目 |
47,686円 ( 52,455円 ) | 1日目 |
48,569円 ( 53,426円 ) | 1日目 |
49,451円 ( 54,396円 ) | 1日目 |
50,335円 ( 55,369円 ) | 1日目 |
51,217円 ( 56,339円 ) | 1日目 |
52,101円 ( 57,311円 ) | 1日目 |
52,983円 ( 58,281円 ) | 1日目 |
詳細情報
基本情報
600V ミスミオリジナルの柔軟タイプ 汎用電源のシールド付ケーブル。
特長：シールド付きによる耐ノイズ性、優れた柔軟性、耐油性、耐捻回、耐環境物質を有する
ご注意
- 【取扱い終了品】一部型式において、在庫無くなり次第、ミスミでは受注受付を終了します。仕様の違いをご確認ください。本件に対するお問い合わせは本ページ右上の『エレクトロニクス部品技術窓口』のチャット・お問合せフォームからお願いします。
［在庫限り販売終了品］はこちら
※代替品シリーズ 工業自動化 VCT 360SBシリーズ（PSE対応・シールド付タイプ）から仕様差異をご確認ください。
【ご注意】
・採用メーカー変更により、色味や柔らかさが若干変わる場合があります
・採用メーカー変更により、色味や柔らかさが若干変わる場合があります

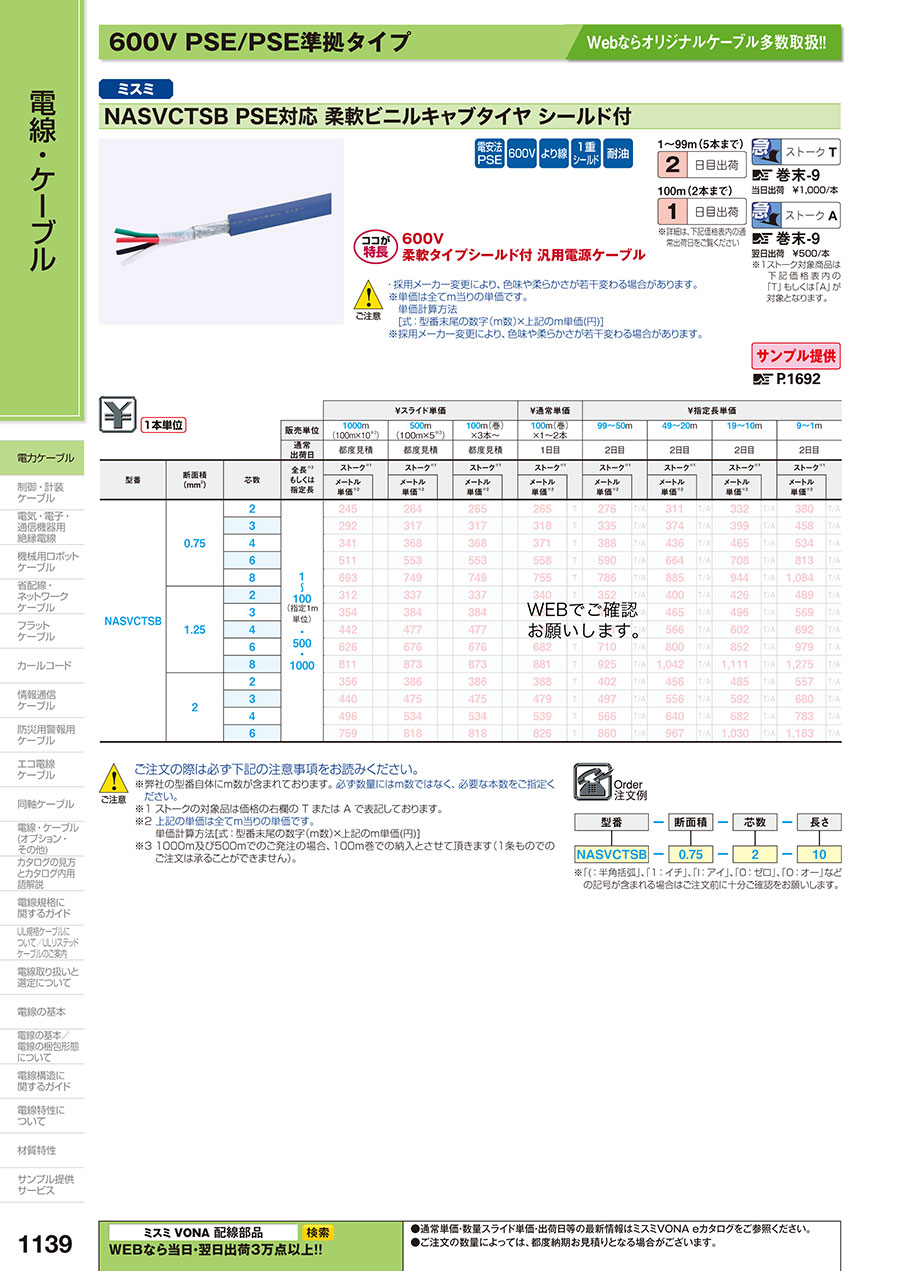

カタログ
商品担当おすすめ
NASVCTSB PSE対応 柔軟ビニルキャブタイヤ シールド付のレビュー
通信ケーブル用
4
4.02020/08/04
VCTとしては大変柔らかく取り回ししやすい為使いやすい。
ただし、シールドが外皮に噛み込んでいるため剥きにくい面はある。...もっと読む
0人が参考にしています。
加工機メンテナンス
5
5.02019/12/23
600Vシールド付としてはやわらかく使いやすいと思います。高電圧が必要な部分に使用しております。
0人が参考にしています。
ノイズの多い現場で
5
5.02017/07/25
シールド付きは硬いのが一般的ですが、これは柔らかく取り回しが良いです。この太さでは最も柔軟性があると思います。
0人が参考にしています。
