工業自動化ケーブル VCTF-43Zシリーズ

Name: 工業自動化ケーブル VCTF-43Zシリーズ
Brand: 倉茂電工
SKU: 222000229773
Rating: 3.7 (4 reviews)

カタログ

通常単価(税別): 1,407円～521,323円

税込単価: 1,548円～573,455円

通常出荷日：在庫品1日目～4日目一部当日出荷可能

【特長】・電気用品安全法（0.75mm2以上）＆UL、cUL AWM規格ケーブル・耐熱（105℃）、耐...

詳細を確認

3.73.7

【規格認証対応終了】本商品につきまして、これまで認証を取得しておりましたTR-CU（Customs Union Technical Regulations 関税同盟技術規則）が、昨今の国際情勢から認証更新が困難になりました。メーカーカタログに「EAC」表記がありますが、対応しておりませんので予めご了承ください。

よく一緒に見られています

倉茂電工

工業自動化ケーブル VCT531XXシリーズ（耐油/耐熱/耐震）

通常価格(税別)： 752円 (税込価格：827円)

通常出荷日：在庫品1日目

よく一緒に見られています

倉茂電工

工業自動化耐久性ロボット用ケーブル KDFシリーズ（UL規格）

通常価格(税別)： 849円 (税込価格：934円)

通常出荷日：在庫品1日目

未確定：候補が2,301型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

商品特長詳細

特徴

電気用品安全法（0.75mm²以上）&UL・cUL AWM 規格ケーブル
耐熱（105℃）・耐油・耐屈曲性可動用
素線径0.08㎜可とうより線（中心補強紐入り）
シースつや消し

構造概略

項目	構成
導体	軟銅複合より線（中心補強紐入り）
絶縁体	耐熱性ビニル混合物
より合わせ	線心を円形により合わせ
テープ	テープを重ね巻き
シールド	-
シース	耐油・耐熱性ビニル混合物（黒色）

技術情報設計アイデア

ケーブルタイプ	国内	UL・cUL
適用サイズ	0.75 〜2mm²※	全サイズ
適用サイズ	0.75 〜2mm²※	全サイズ
定格電圧	300V
定格温度	75℃	105℃
試験電圧	AC 2000V・1min
難燃性	60°傾斜	VW-1, FT1
適用規格	電気用品安全法	UL AWM STYLE 2517 CSA C22.2 No.210

※ 0.5mm²は電気用品安全法が適用されないので、信号及び通信回路などの弱電流回路にご使用下さい。

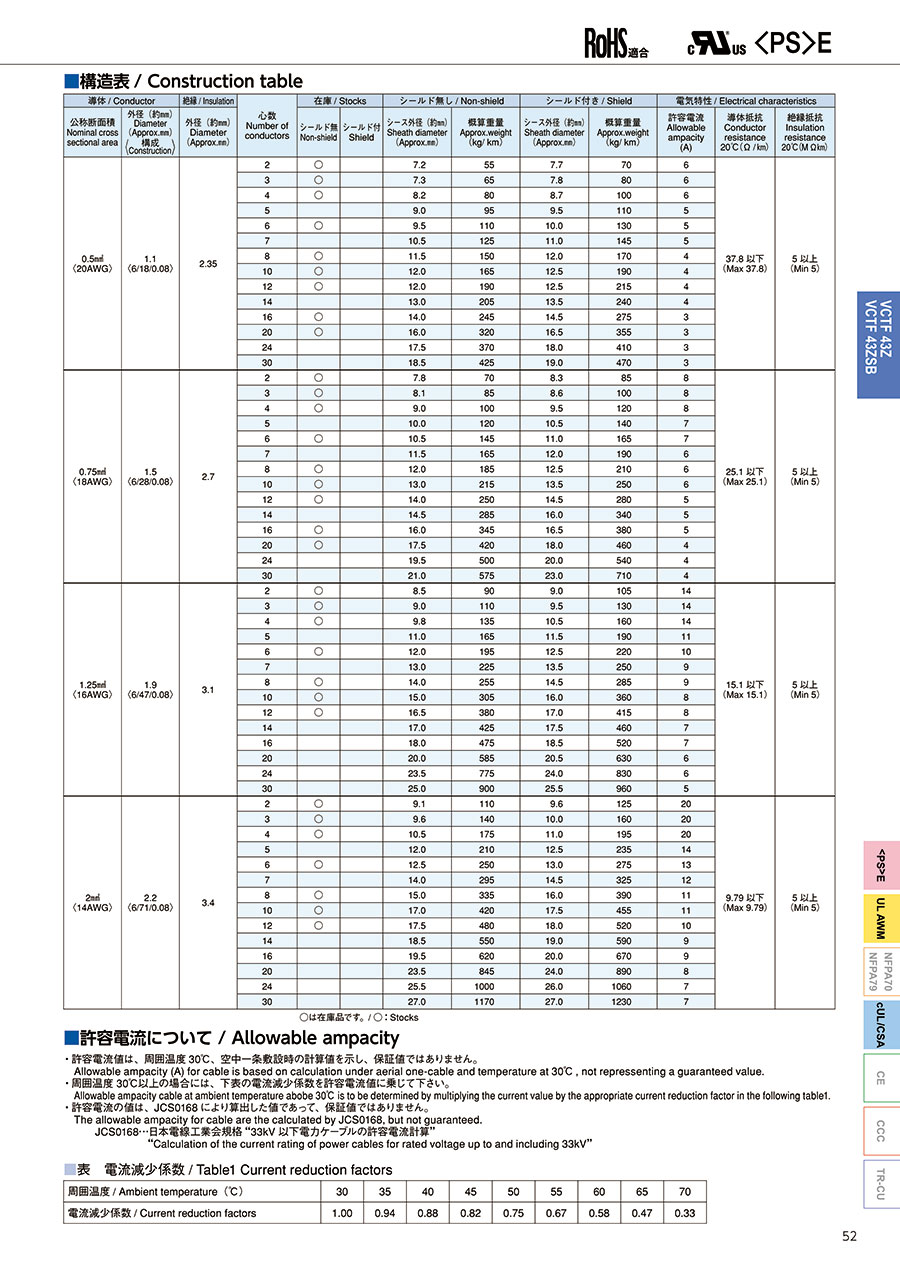

規格表

導体		絶縁	心数	シールドなし		電気特性
公称断面積	外径（約mm）〈構成〉	外径（約mm）	心数	シース外径（約mm）	概算重量（kg/km）	許容電流 (A)	導体抵抗 20℃（Ω/km）	絶縁抵抗 20℃（M Ωkm）
0.5mm² 〈20AWG〉	1.1 〈6/18/0.08〉	2.35	2	7.2	55	6	37.8 以下	5 以上
			3	7.3	65	6
			4	8.2	80	6
			※	9.0	95	5
			6	9.5	110	5
			※	10.5	125	5
			8	11.5	150	4
			10	12.0	165	4
			※	12.0	190	4
			※	13.0	205	4
			※	14.0	245	3
			※	16.0	320	3
			※	17.5	370	3
			※	18.5	425	3
0.75mm² 〈18AWG〉	1.5 〈6/28/0.08〉	2.7	2	7.8	70	8	25.1 以下	5 以上
			3	8.1	85	8
			4	9.0	100	8
			※	10.0	120	7
			6	10.5	145	7
			※	11.5	165	6
			8	12.0	185	6
			10	13.0	215	6
			※	14.0	250	5
			※	14.5	285	5
			※	16.0	345	5
			※	17.5	420	4
			※	19.5	500	4
			※	21.0	575	4
1.25mm² 〈16AWG〉	1.9 〈6/47/0.08〉	3.1	2	8.5	90	14	15.1 以下	5 以上
			3	9.0	110	14
			4	9.8	135	14
			※	11.0	165	11
			6	12.0	195	10
			※	13.0	225	9
			8	14.0	255	9
			10	15.0	305	8
			※	16.5	380	8
			※	17.0	425	7
			※	18.0	475	7
			※	20.0	585	6
			※	23.5	775	6
			※	25.0	900	5
2mm² 〈14AWG〉	2.2 〈6/71/0.08〉	3.4	2	9.1	110	20	9.79 以下	5 以上
			3	9.6	140	20
			4	10.5	175	20
			※	12.0	210	14
			6	12.5	250	13
			※	14.0	295	12
			8	15.0	335	11
			10	17.0	420	11
			※	17.5	480	10
			※	18.5	550	9
			※	19.5	620	9
			※	23.5	845	8
			※	25.5	1000	7
			※	27.0	1170	7

※ミスミ取り扱いない製品

製品特性

VCTF-43ZVCTF-43ZSB

使用温度範囲

固定時：-20〜105℃ ※
可動時：0 〜105℃
※ 0℃以下でご使用の際は、衝撃・屈曲・振動等の外的力が加わらないようにしてください。

曲げ半径

固定時：ケーブル外径の4 倍以上推奨
可動時：ケーブル外径の7.5 倍以上推奨

許容電流について

許容電流値は、周囲温度30℃、空中1 条敷設時の計算値を示し、保証値ではない。
周囲温度30℃以上の場合には、下表の電流減少係数を許容電流値に乗じて下さい。
許容電流の値は、JCS0168 により算出した値であって、保証値ではない。
JCS0168…日本電線工業会規格“ 33kV 以下電力ケーブルの許容電流計算”

電流減少係数

周囲温度（℃）	30	35	40	45	50	55	60	65	70
電流減少係数	1.00	0.94	0.88	0.82	0.75	0.67	0.58	0.47	0.33

線芯識別

線心数	線心識別方式
2心	絶縁体着色方式	黒、白
3心		黒、白、赤
4心		黒、白、赤、緑/ 黄
5心以上	ナンバリングNo. 方式	白絶縁体表面に 1、2、3、4・・・を連続表示

緑/黄：緑色と黄色のストライプ（色配分　緑60：黄40）

配列図

構造

A：導体　B：補強紐　C：絶縁体　D：テープ　E：シース

使用方法・使用事例

用途

ケーブルキャリア、ロボットへの配線
油環境下での配線

型番リスト

表示件数

...

型番

芯数

(芯)

AWGサイズ

(AWG)

導体断面積

(mm²)

仕上り外径

(mm)

安全規格

全長

(m)

アース線

RoHS2（10物質）?

最小発注数量

2	[21～20] 20	0.5	7.2	UL RECOGNIZED / CSA(c-UL)	1	なし	対応	1個
2	[21～20] 20	0.5	7.2	UL RECOGNIZED / CSA(c-UL)	2	なし	対応	1個
2	[21～20] 20	0.5	7.2	UL RECOGNIZED / CSA(c-UL)	3	なし	対応	1個
2	[21～20] 20	0.5	7.2	UL RECOGNIZED / CSA(c-UL)	4	なし	対応	1個
2	[21～20] 20	0.5	7.2	UL RECOGNIZED / CSA(c-UL)	5	なし	対応	1個
2	[21～20] 20	0.5	7.2	UL RECOGNIZED / CSA(c-UL)	6	なし	対応	1個
2	[21～20] 20	0.5	7.2	UL RECOGNIZED / CSA(c-UL)	7	なし	対応	1個
2	[21～20] 20	0.5	7.2	UL RECOGNIZED / CSA(c-UL)	8	なし	対応	1個
2	[21～20] 20	0.5	7.2	UL RECOGNIZED / CSA(c-UL)	9	なし	対応	1個
2	[21～20] 20	0.5	7.2	UL RECOGNIZED / CSA(c-UL)	10	なし	対応	1個
2	[21～20] 20	0.5	7.2	UL RECOGNIZED / CSA(c-UL)	11	なし	対応	1個
2	[21～20] 20	0.5	7.2	UL RECOGNIZED / CSA(c-UL)	12	なし	対応	1個
2	[21～20] 20	0.5	7.2	UL RECOGNIZED / CSA(c-UL)	13	なし	対応	1個
2	[21～20] 20	0.5	7.2	UL RECOGNIZED / CSA(c-UL)	14	なし	対応	1個
2	[21～20] 20	0.5	7.2	UL RECOGNIZED / CSA(c-UL)	15	なし	対応	1個
2	[21～20] 20	0.5	7.2	UL RECOGNIZED / CSA(c-UL)	16	なし	対応	1個
2	[21～20] 20	0.5	7.2	UL RECOGNIZED / CSA(c-UL)	17	なし	対応	1個
2	[21～20] 20	0.5	7.2	UL RECOGNIZED / CSA(c-UL)	18	なし	対応	1個
2	[21～20] 20	0.5	7.2	UL RECOGNIZED / CSA(c-UL)	19	なし	対応	1個
2	[21～20] 20	0.5	7.2	UL RECOGNIZED / CSA(c-UL)	20	なし	対応	1個
2	[21～20] 20	0.5	7.2	UL RECOGNIZED / CSA(c-UL)	21	なし	対応	1個
2	[21～20] 20	0.5	7.2	UL RECOGNIZED / CSA(c-UL)	22	なし	対応	1個
2	[21～20] 20	0.5	7.2	UL RECOGNIZED / CSA(c-UL)	23	なし	対応	1個
2	[21～20] 20	0.5	7.2	UL RECOGNIZED / CSA(c-UL)	24	なし	対応	1個
2	[21～20] 20	0.5	7.2	UL RECOGNIZED / CSA(c-UL)	25	なし	対応	1個
2	[21～20] 20	0.5	7.2	UL RECOGNIZED / CSA(c-UL)	26	なし	対応	1個
2	[21～20] 20	0.5	7.2	UL RECOGNIZED / CSA(c-UL)	27	なし	対応	1個
2	[21～20] 20	0.5	7.2	UL RECOGNIZED / CSA(c-UL)	28	なし	対応	1個
2	[21～20] 20	0.5	7.2	UL RECOGNIZED / CSA(c-UL)	29	なし	対応	1個
2	[21～20] 20	0.5	7.2	UL RECOGNIZED / CSA(c-UL)	30	なし	対応	1個
2	[21～20] 20	0.5	7.2	UL RECOGNIZED / CSA(c-UL)	31	なし	対応	1個
2	[21～20] 20	0.5	7.2	UL RECOGNIZED / CSA(c-UL)	32	なし	対応	1個
2	[21～20] 20	0.5	7.2	UL RECOGNIZED / CSA(c-UL)	33	なし	対応	1個
2	[21～20] 20	0.5	7.2	UL RECOGNIZED / CSA(c-UL)	34	なし	対応	1個
2	[21～20] 20	0.5	7.2	UL RECOGNIZED / CSA(c-UL)	35	なし	対応	1個
2	[21～20] 20	0.5	7.2	UL RECOGNIZED / CSA(c-UL)	36	なし	対応	1個
2	[21～20] 20	0.5	7.2	UL RECOGNIZED / CSA(c-UL)	37	なし	対応	1個
2	[21～20] 20	0.5	7.2	UL RECOGNIZED / CSA(c-UL)	38	なし	対応	1個
2	[21～20] 20	0.5	7.2	UL RECOGNIZED / CSA(c-UL)	39	なし	対応	1個
2	[21～20] 20	0.5	7.2	UL RECOGNIZED / CSA(c-UL)	40	なし	対応	1個
2	[21～20] 20	0.5	7.2	UL RECOGNIZED / CSA(c-UL)	41	なし	対応	1個
2	[21～20] 20	0.5	7.2	UL RECOGNIZED / CSA(c-UL)	42	なし	対応	1個
2	[21～20] 20	0.5	7.2	UL RECOGNIZED / CSA(c-UL)	43	なし	対応	1個
2	[21～20] 20	0.5	7.2	UL RECOGNIZED / CSA(c-UL)	44	なし	対応	1個
2	[21～20] 20	0.5	7.2	UL RECOGNIZED / CSA(c-UL)	45	なし	対応	1個
2	[21～20] 20	0.5	7.2	UL RECOGNIZED / CSA(c-UL)	46	なし	対応	1個
2	[21～20] 20	0.5	7.2	UL RECOGNIZED / CSA(c-UL)	47	なし	対応	1個
2	[21～20] 20	0.5	7.2	UL RECOGNIZED / CSA(c-UL)	48	なし	対応	1個
2	[21～20] 20	0.5	7.2	UL RECOGNIZED / CSA(c-UL)	49	なし	対応	1個
2	[21～20] 20	0.5	7.2	UL RECOGNIZED / CSA(c-UL)	50	なし	対応	1個
2	[21～20] 20	0.5	7.2	UL RECOGNIZED / CSA(c-UL)	51	なし	対応	1個
2	[21～20] 20	0.5	7.2	UL RECOGNIZED / CSA(c-UL)	52	なし	対応	1個
2	[21～20] 20	0.5	7.2	UL RECOGNIZED / CSA(c-UL)	53	なし	対応	1個
2	[21～20] 20	0.5	7.2	UL RECOGNIZED / CSA(c-UL)	54	なし	対応	1個
2	[21～20] 20	0.5	7.2	UL RECOGNIZED / CSA(c-UL)	55	なし	対応	1個
2	[21～20] 20	0.5	7.2	UL RECOGNIZED / CSA(c-UL)	56	なし	対応	1個
2	[21～20] 20	0.5	7.2	UL RECOGNIZED / CSA(c-UL)	57	なし	対応	1個
2	[21～20] 20	0.5	7.2	UL RECOGNIZED / CSA(c-UL)	58	なし	対応	1個
2	[21～20] 20	0.5	7.2	UL RECOGNIZED / CSA(c-UL)	59	なし	対応	1個
2	[21～20] 20	0.5	7.2	UL RECOGNIZED / CSA(c-UL)	60	なし	対応	1個

通常単価(税別) (税込単価)	通常出荷日

1,407円 ( 1,548円 )	4日目
2,814円 ( 3,095円 )	4日目
4,220円 ( 4,642円 )	4日目
5,627円 ( 6,190円 )	4日目
7,034円 ( 7,737円 )	4日目
8,440円 ( 9,284円 )	4日目
9,847円 ( 10,832円 )	4日目
11,254円 ( 12,379円 )	4日目
12,660円 ( 13,926円 )	4日目
12,985円 ( 14,284円 )	4日目
14,282円 ( 15,710円 )	4日目
15,583円 ( 17,141円 )	4日目
16,880円 ( 18,568円 )	4日目
18,177円 ( 19,995円 )	4日目
19,478円 ( 21,426円 )	4日目
20,776円 ( 22,854円 )	4日目
22,075円 ( 24,283円 )	4日目
23,373円 ( 25,710円 )	4日目
24,672円 ( 27,139円 )	4日目
23,775円 ( 26,153円 )	4日目
24,616円 ( 27,078円 )	4日目
25,789円 ( 28,368円 )	4日目
26,962円 ( 29,658円 )	4日目
28,134円 ( 30,947円 )	4日目
29,305円 ( 32,236円 )	4日目
30,477円 ( 33,525円 )	4日目
31,650円 ( 34,815円 )	4日目
32,823円 ( 36,105円 )	4日目
33,995円 ( 37,395円 )	4日目
35,167円 ( 38,684円 )	4日目
36,338円 ( 39,972円 )	4日目
37,513円 ( 41,264円 )	4日目
38,684円 ( 42,552円 )	4日目
39,855円 ( 43,841円 )	4日目
41,028円 ( 45,131円 )	4日目
42,200円 ( 46,420円 )	4日目
43,373円 ( 47,710円 )	4日目
44,546円 ( 49,001円 )	4日目
45,716円 ( 50,288円 )	4日目
46,889円 ( 51,578円 )	4日目
48,062円 ( 52,868円 )	4日目
49,234円 ( 54,157円 )	4日目
50,405円 ( 55,446円 )	4日目
51,577円 ( 56,735円 )	4日目
52,750円 ( 58,025円 )	4日目
53,923円 ( 59,315円 )	4日目
55,095円 ( 60,605円 )	4日目
56,267円 ( 61,894円 )	4日目
57,438円 ( 63,182円 )	4日目
55,979円 ( 61,577円 )	4日目
60,337円 ( 66,371円 )	4日目
61,520円 ( 67,672円 )	4日目
62,703円 ( 68,973円 )	4日目
63,886円 ( 70,275円 )	4日目
65,070円 ( 71,577円 )	4日目
66,252円 ( 72,877円 )	4日目
67,436円 ( 74,180円 )	4日目
68,619円 ( 75,481円 )	4日目
69,801円 ( 76,781円 )	4日目
70,986円 ( 78,085円 )	4日目

...

基本情報

基本情報

【特長】
・電気用品安全法（0.75mm2以上）＆UL、cUL AWM規格ケーブル
・耐熱（105℃）、耐油、耐屈曲性可動用
・素線径0.08mm可とうより線（中心補強紐入り）
・シースつや消し
【用途】
・ケーブルキャリア、ロボットへの配線
・油環境下での配線

ご注意

【規格認証対応終了】本商品につきまして、これまで認証を取得しておりましたTR-CU（Customs Union Technical Regulations 関税同盟技術規則）が、昨今の国際情勢から認証更新が困難になりました。メーカーカタログに「EAC」表記がありますが、対応しておりませんので予めご了承ください。

カタログ

カタログ (見開き版)

商品担当おすすめ

ミスミ
ST30R 【大電×ミスミ】極細高耐久ロボットケーブル（シールド無・有）
30V細径耐屈曲ロボットケーブル。「大電」との協業で、細さと屈曲性に優れる商品をミスミ在庫販売！
ミスミ
ST300R 【大電×ミスミ】極細高耐久ロボットケーブル（シールド無・有）
300V細径耐屈曲ロボットケーブル。「大電」との協業で、細さと屈曲性に優れる商品をミスミ在庫販売！
ミスミ
SS30UCR UL／CE対応
30V　ロボットケーブル（UL・CE対応）。業界トップクラスの細さと屈曲性に優れたおすすめの商品。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

工業自動化ケーブル VCTF-43Zシリーズのレビュー

3.7平均満足度：3.74件のレビュー

星5
25%
星4
25%
星3
50%
星2
0%
星1
0%

高温の場所で使っています

満足度：3.02019/11/26

電気炉に沿わせて使用しています。60℃から70℃くらいの高温の箇所で使用するので、耐熱性のケーブルとしてこのクラモのVC...もっと読む

1人が参考にしています。

切削油マシン

満足度：3.02016/05/17

よく使っています。『コスレ』などにも強く耐久性もあり、丈夫だと思います。

1人が参考にしています。

機内配線に使用しています

満足度：4.02023/12/06

自社内で機内配線や機械装置間の配線に使用しています。以前から同じメーカーの少し細いサイズのケーブルを主に使用しています。...もっと読む

0人が参考にしています。

機械可動部のみに使用したいので切り売りで十分

満足度：5.02020/07/10

ロボットケーブルなどはあまり使用することがないのでたくさん在庫を持っても無駄だと思っています。ですので5m程度で切り売り...もっと読む

0人が参考にしています。

4件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品工業自動化ケーブル VCTF-43Zシリーズ	工業自動化ケーブル VCT-531Zシリーズ	工業自動化ケーブル VCTF23NXXシリーズ（耐震・UL/PSE対応）	工業自動化電子機器配線用ケーブル KVC43BXSシリーズ（100V未満シールド付）	工業自動化ケーブル VCT531BXシリーズ	工業自動化ケーブル VCT531BXSシリーズ（シールド付）
メーカー	倉茂電工	倉茂電工	倉茂電工	倉茂電工	倉茂電工	倉茂電工
通常価格	1,407円-	10,156円 -	900円 -	1,343円 -	1,611円 -	3,851円 -
通常出荷日	在庫品1日目〜	4日目	在庫品1日目〜	3日目〜	在庫品1日目〜	3日目〜
シールド	無	無	無	すずめっき軟銅線編組	無	すずめっき軟銅線編組
定格電圧	300V	600V	300V	100V未満	600V	600V
特性	耐油性 / 耐熱性 / 耐捻れ	耐油性 / 耐熱性	耐油性 / 耐熱性	耐油性 / 耐熱性	耐油性 / 耐熱性	耐油性 / 耐熱性
シース(外被)色	黒	黒	黒	黒	黒	黒
シース(外被)材料	PVC(塩ビ)	PVC(塩ビ)	PVC(塩ビ)	PVC(塩ビ)	PVC(塩ビ)	PVC(塩ビ)
