PRC03コネクタ付ケーブル ワンタッチ・中継タイプ
- 通常単価(税別)
- -
- 税込単価
- -
通常出荷日：3日目
多治見無線PRC03使用したワンタッチ・中継タイプのハーネスストレートコネクタ付ケーブルの延長に大変便...
詳細を確認- 一部商品にて材料や部材入手難などの影響により一時的に受注停止をしております。受注再開時期は現在未定です。
- 【仕様について】ストレートプラグ同士の勘合はできません。中継する場合は、中継用、もしくはパネル取付レセプタクルをご利用下さい。
- 【追加工・カスタム】追加工・カスタムナンバーをご利用頂きますと、結線変更・マークチューブ印字等の指定が可能。指定方法はこちら
- 【部材変更案内】安定供給と品質向上のため、ケーブル部材を変更することに致しました。性能に変更なく従来通りご使用可能です。
変更対象：Aケーブル/Dケーブル
変更時期：2025年8月1日より旧在庫がなくなり次第、順次変更予定
変更内容詳細：こちらをご参照ください。
未確定：候補が195型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品仕様
規格表
| コネクタタイプ | − | 形状仕様タイプ | − | ケーブルタイプ | − | 芯数 | − | 指定長（m） | − | 無料追加工・カス夕ムNo.は 型番末尾にお付けください |
| PRC0332 | − | JPT | − | A | − | 2 | − | 0.2 |
| 指定長（ｍ） | ～0.9 | 1～4 | 4.1～50 |
| 公差 | +20mm | +50mm | +指定長の3% |
価格は型番リストの通常単価、または商品確定後「価格を確認」をクリックしてご確認お願いいたします。
| 1本単位 |
| コネクタタイプ | 形状仕様タイプ | 外形イメージ図（単位：mm） | ケーブルタイプ | 芯数 | 指定長（m） |
| PRC0332 多治見 無線電機コネクタ P893 | JP (中継用オス） |  |  詳細は P891 参照 | 2 | 0.2 ～ 50 0.1m 毎に 指定可 |
| 3 | |||||
| 4 | |||||
| 5 | |||||
| 7 | |||||
| JS （中継用メス） |  | 2 | |||
| 3 | |||||
| 4 | |||||
| 5 | |||||
| 7 | |||||
| JPP （中継用オス・ オスプラグ） |  | 2 | |||
| 3 | |||||
| 4 | |||||
| 5 | |||||
| 7 | |||||
| JSS （中継用メス・ メスプラグ） |  | 2 | |||
| 3 | |||||
| 4 | |||||
| 5 | |||||
| 7 | |||||
| JPS （中継用オス・ メスプラグ） |  | 2 | |||
| 3 | |||||
| 4 | |||||
| 5 | |||||
| 7 | |||||
| JSP (中継用メス・ オスプラグ） |  | 2 | |||
| 3 | |||||
| 4 | |||||
| 5 | |||||
| 7 | |||||
| JPJP （中継用オス・ 中継用オス） |  | 2 | |||
| 3 | |||||
| 4 | |||||
| 5 | |||||
| 7 | |||||
| JSJS （中継用メス・ 中継用メス） |  | 2 | |||
| 3 | |||||
| 4 | |||||
| 5 | |||||
| 7 | |||||
| JPJS （中継用オス・ 中継用メス） |  | 2 | |||
| 3 | |||||
| 4 | |||||
| 5 | |||||
| 7 | |||||
| JPY （中継用オス・ Y端子） ピン番入りマークチューブ付 |  | 2 | |||
| 3 | |||||
| 4 | |||||
| 5 | |||||
| 7 | |||||
| JSY （中継用メス・ Y端子） ピン番入りマークチューブ付 |  | 2 | |||
| 3 | |||||
| 4 | |||||
| 5 | |||||
| 7 | |||||
| JPT （中継用オス・バラ線） ピン番入りマークチューブ付 |  | 2 | |||
| 3 | |||||
| 4 | |||||
| 5 | |||||
| 7 | |||||
| JST （中継用メス・バラ線） ピン番入りマークチューブ付 |  | 2 | |||
| 3 | |||||
| 4 | |||||
| 5 | |||||
| 7 |

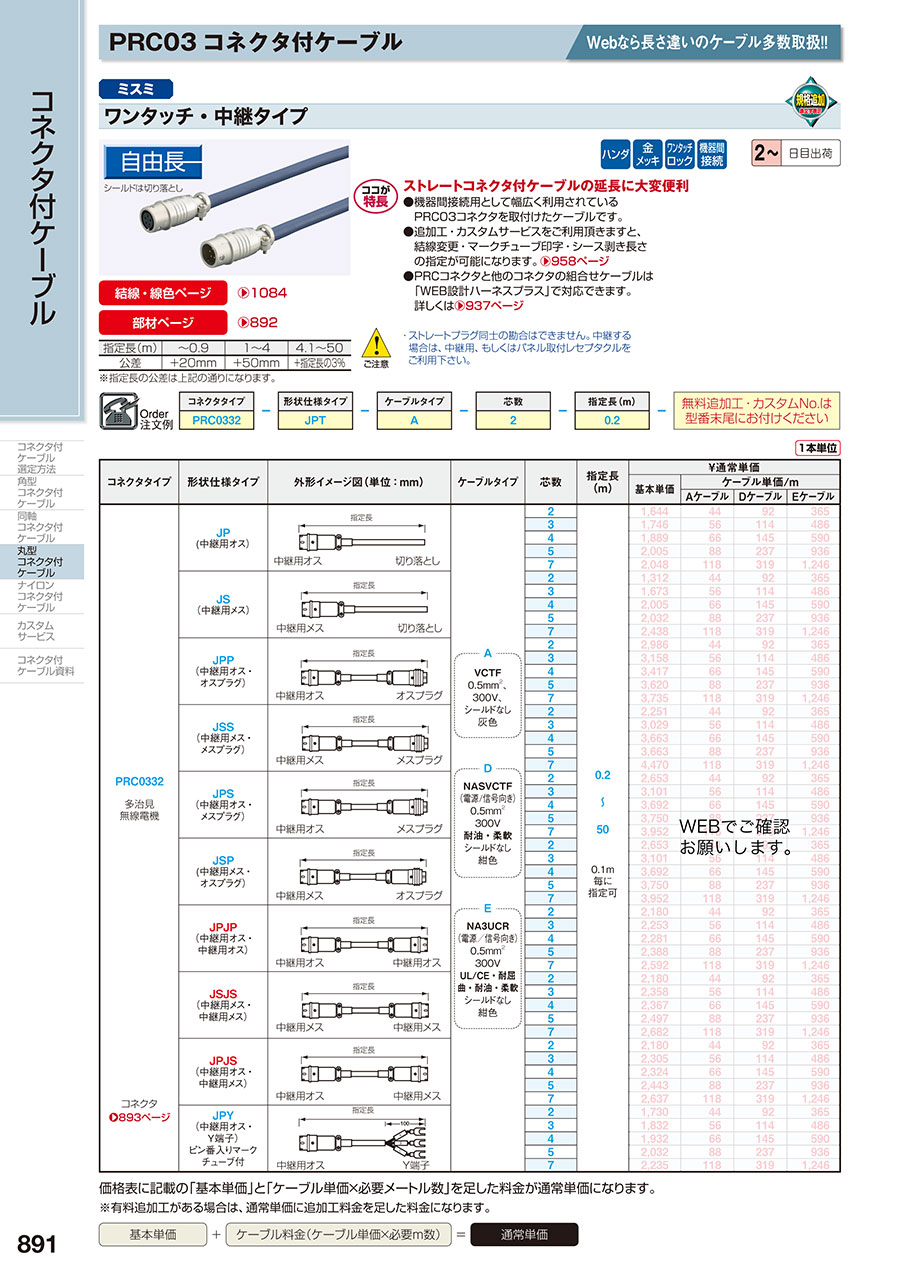

| 価格計算方法 | >>891ページ |
概要仕様
ケーブル仕様
| ケーブル | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Aケーブル | Dケーブル | Eケーブル | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |  |  | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| >>1171ページ | >>1177ページ | >>1469ページ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 断面積 | 芯数 | 断面積 | 芯数 | 断面積 | 芯数 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 0.5mm2（AWG20） | 2、3、4、5、7 | 0.5mm2（AWG20） | 2、3、4、5、7 | 0.5mm2（AWG20） | 2、3、4、5、7 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
特性レーダーチャート | 特性レーダーチャート | 特性レーダーチャート | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 ※特性の目安としてご利用ください。 |  ※特性の目安としてご利用ください。 |  ※特性の目安としてご利用ください。 屈曲耐久性は当社試験比であり、実際の性能値ではございません。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
主な仕様 | 主な仕様 | 主な仕様 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Dケーブル1177ページへ
Eケーブル1469ページへ
電気特性
| 芯数 | コネクタ | Aケーブル | Dケーブル | Eケーブル | ||||||||
| 定格電流 （Ａ以下） | 定格電圧 （Ｖ以下） | 断面積 | 定格電圧 | 許容電流 Ａ（30℃） | 断面積 | 定格電圧 | 許容電流 Ａ（30℃） | 断面積 | 定格電圧 | 許容電流 Ａ（30℃） | ||
| AC | DC | |||||||||||
| 2 | 10 | 600 | 840 | 0.5mm2 （AWG20） | 300V | 6 | 0.5mm2 （AWG20） | 300V | 4 | AWG20（0.5mm2） | 300V | 9 |
| 3 | 360 | 504 | 5 | 3 | 7 | |||||||
| 4 | 5 | 400 | 560 | 4 | 6 | |||||||
| 5 | 350 | 490 | 2 | 5 | ||||||||
| 7 | 4 | |||||||||||
型番リスト
| 型番 |
|---|
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
詳細情報
基本情報
多治見無線PRC03使用したワンタッチ・中継タイプのハーネス
ストレートコネクタ付ケーブルの延長に大変便利
機器間接続用として幅広く利用されているPRC03コネクタを取付けたケーブル。
ご注意
- 一部商品にて材料や部材入手難などの影響により一時的に受注停止をしております。受注再開時期は現在未定です。
- 【仕様について】ストレートプラグ同士の勘合はできません。中継する場合は、中継用、もしくはパネル取付レセプタクルをご利用下さい。
- 【追加工・カスタム】追加工・カスタムナンバーをご利用頂きますと、結線変更・マークチューブ印字等の指定が可能。指定方法はこちら
- 【部材変更案内】安定供給と品質向上のため、ケーブル部材を変更することに致しました。性能に変更なく従来通りご使用可能です。
変更対象：Aケーブル/Dケーブル
変更時期：2025年8月1日より旧在庫がなくなり次第、順次変更予定
変更内容詳細：こちらをご参照ください。
共通仕様
組み合わせ方法
※結合は○印の関係においてオスとメスの組み合せで行ってください。
適用電線サイズ
| コネクタ芯数 | 導体断面積 | AWGサイズ | 芯線外径 |
|---|---|---|---|
| 2,3 | 1.4mm2以下 | AWG16以下 | φ1.6以下 |
| 4,5,7 | 0.5mm2以下 | AWG20以下 | φ1.0以下 |
材料／仕上
| 項目 | 材料 | 仕上 |
|---|---|---|
| 本体シェル | 亜鉛合金 | 梨地ニッケル |
| コンタクト | 銅合金 | ニッケル下地金メッキ |
| 絶縁体 | 合成樹脂 | — |
電気的特性
| コネクタ芯数 | 定格電圧（V以下） | 定格電流（A以下） | 耐電圧 （AC.V以下,1分間） | 絶縁抵抗 | 接触抵抗 | |
|---|---|---|---|---|---|---|
| AC | DC | |||||
| 2 | 600 | 840 | 10 | 1800 | 1000MΩ以上 （DC 500V） | 5mΩ以下 （DC 3V 1A） |
| 3 | 360 | 504 | 10 | 1000 | ||
| 4 | 400 | 560 | 5 | 1200 | ||
| 5,7 | 350 | 490 | 5 | 1000 | ||
※定格はコンタクト一芯あたりに流せる容量です。
使用温度範囲
−25℃〜＋85℃コンタクト配列図 ※この図はメス（ソケット）コネクタの結合面から見た図です。
| 2芯 | 3芯 | 4芯 | 5芯 | 7芯 |
 |  |  |  |  |
パネルカット寸法図 | （単位：mm） | |
| 公差±0.1 |  | バルクヘッド型パネルマウント用 |
| 公差±0.1 |  | フランジ型パネルマウント用 |
カタログ
