NJCコネクタ付ケーブルストレート・中継・パネル取付タイプ

4.6

平均満足度4.6

この商品のレビューをみる（13件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ＭＳコネクタ付ケーブルストレート・中継・パネル取付タイプ (ミスミオリジナルコネクタ使用)

通常出荷日：3 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

NRコネクタ付ケーブルストレート・中継・パネル取付タイプ (ワンタッチロック式タイプ)

4.8

通常出荷日：3 日目

七星科学研究所NJCコネクタ付ハーネス電源、信号など幅広い用途に利用可能な軽量...

詳細情報を確認する

コネクタメーカー
七星科学研究所
コネクタ種類
NJC
ケーブル形状
丸

ご注意

【部材変更案内】安定供給と品質向上のため、ケーブル部材を変更することに致しました。性能に変更なく従来通りご使用可能です。
変更対象：Aケーブル/Dケーブル/Eケーブル/Gケーブル
変更時期：2025年2月17日より旧在庫がなくなり次第、順次変更予定
変更内容詳細：こちらをご参照ください。
【仕様について】
・ストレートプラグ同士の勘合はできません。中継する場合は、中継用、もしくはパネル取付レセプタクルをご利用下さい。
・シールドはコネクタ内シェル接続になります。
【追加工・カスタム】追加工・カスタムナンバーをご利用頂きますと、結線変更・マークチューブ印字等の指定が可能。指定方法はこちら

選定サポート情報

未確定：候補が2,203型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

部材情報

結線・線色情報

規格表

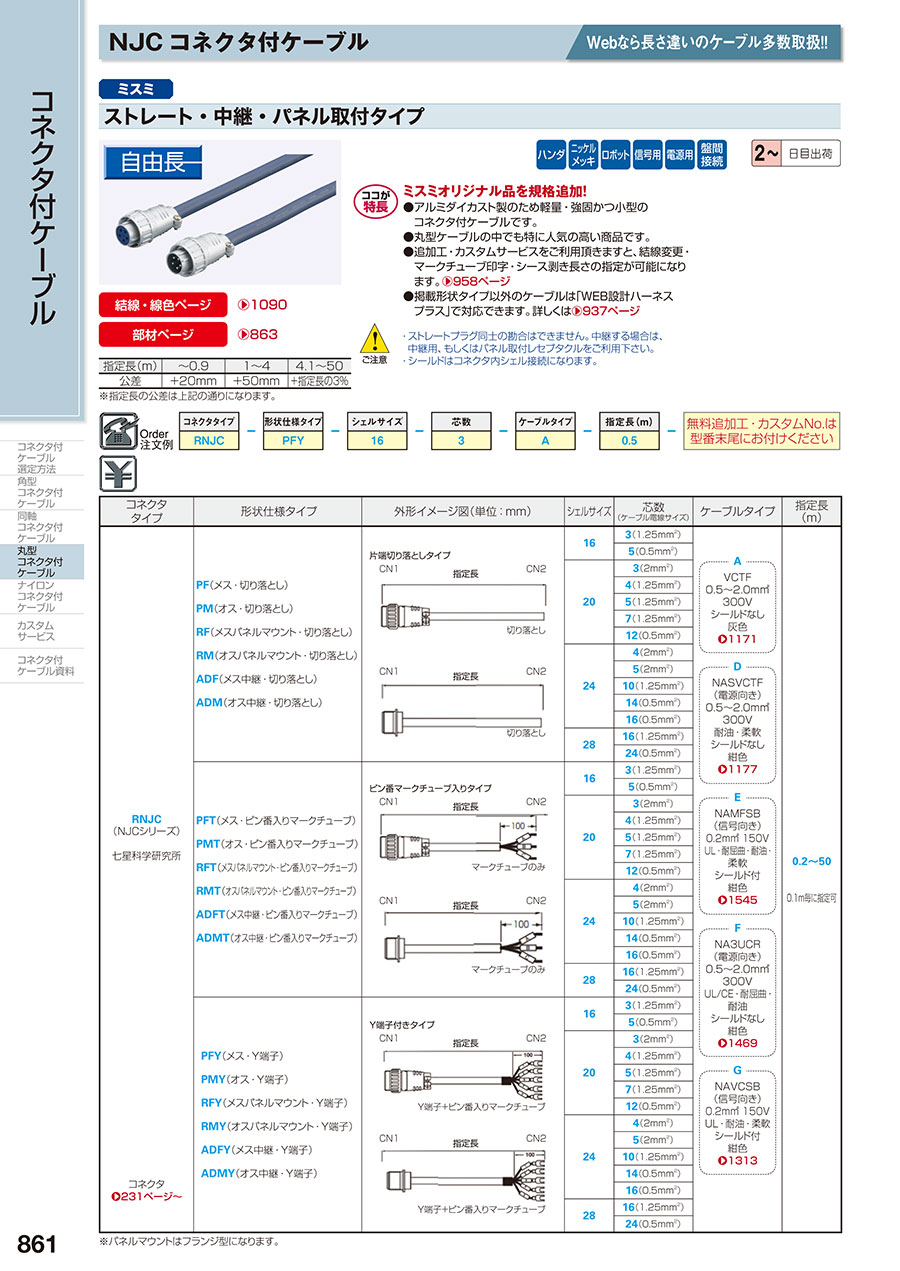

コネクタタイプ	−	形状仕様タイプ	−	シェルサイズ	−	芯数	−	ケーブルタイプ	−	指定長（m）
RNJC	−	PFY	−	16	−	3	−	A	−	0.5

−	無料追加工・カス夕ムNo.は
	型番末尾にお付けください

指定長（m）	～0.9	1～4	4.1～50
公差	+20mm	+50mm	+指定長の3%

※指定長の公差は上記の通りになります。

コネクタタイプ： RNJC（ネジ式コネクタ・NJCシリーズ）七星科学研究所コネクタ

◆片端切り落としタイプ（※パネルマウントはフランジ型になります。）

形状仕様タイプ	外形イメージ図（単位：mm）	シェルサイズ	芯数	ケーブルタイプ別型式					指定長（m）
形状仕様タイプ	外形イメージ図（単位：mm）	シェルサイズ	芯数	Aケーブル VCTF 0.5～2.0mm² 300V（灰）シールドなし	Dケーブル（電源向き） NASVCTF 0.5～2.0mm² 300V（紺）耐油・柔軟シールドなし	Eケーブル（信号向き） NAMFSB 0.2mm² 150V（紺） UL・耐屈曲・耐油・柔軟シールド付	Fケーブル（電源向き） NA3UCR 0.5～2.0mm² 300V（紺） UL/CE・耐屈曲・耐油シールドなし	Gケーブル（信号向き） NAVCSB 0.2mm² 150V（紺） UL・耐油・柔軟シールド付	指定長（m）
PF （メス・切り落とし）		16	3	RNJC-PF-16-3-A	RNJC-PF-16-3-D	RNJC-PF-16-3-E	RNJC-PF-16-3-F	RNJC-PF-16-3-G	0.2～50 0.1m毎に指定可
		16	5	RNJC-PF-16-5-A	RNJC-PF-16-5-D	RNJC-PF-16-5-E	RNJC-PF-16-5-F	RNJC-PF-16-5-G
		20	3	RNJC-PF-20-3-A	RNJC-PF-20-3-D	RNJC-PF-20-3-E	RNJC-PF-20-3-F	RNJC-PF-20-3-G
			4	RNJC-PF-20-4-A	RNJC-PF-20-4-D	RNJC-PF-20-4-E	RNJC-PF-20-4-F	RNJC-PF-20-4-G
			5	RNJC-PF-20-5-A	RNJC-PF-20-5-D	RNJC-PF-20-5-E	RNJC-PF-20-5-F	RNJC-PF-20-5-G
			7	RNJC-PF-20-7-A	RNJC-PF-20-7-D	RNJC-PF-20-7-E	RNJC-PF-20-7-F	RNJC-PF-20-7-G
			12	RNJC-PF-20-12-A	RNJC-PF-20-12-D	RNJC-PF-20-12-E	RNJC-PF-20-12-F	RNJC-PF-20-12-G
		24	4	RNJC-PF-24-4-A	RNJC-PF-24-4-D	RNJC-PF-24-4-E	RNJC-PF-24-4-F	RNJC-PF-24-4-G
			5	RNJC-PF-24-5-A	RNJC-PF-24-5-D	RNJC-PF-24-5-E	RNJC-PF-24-5-F	RNJC-PF-24-5-G
			10	RNJC-PF-24-10-A	RNJC-PF-24-10-D	RNJC-PF-24-10-E	RNJC-PF-24-10-F	RNJC-PF-24-10-G
			14	RNJC-PF-24-14-A	RNJC-PF-24-14-D	RNJC-PF-24-14-E	RNJC-PF-24-14-F	RNJC-PF-24-14-G
			16	RNJC-PF-24-16-A	RNJC-PF-24-16-D	RNJC-PF-24-16-E	RNJC-PF-24-16-F	RNJC-PF-24-16-G
		28	16	RNJC-PF-28-16-A	RNJC-PF-28-16-D	RNJC-PF-28-16-E	RNJC-PF-28-16-F	RNJC-PF-28-16-G
		28	24	RNJC-PF-28-24-A	RNJC-PF-28-24-D	RNJC-PF-28-24-E	RNJC-PF-28-24-F	RNJC-PF-28-24-G
PM （オス・切り落とし）		16	3	RNJC-PM-16-3-A	RNJC-PM-16-3-D	RNJC-PM-16-3-E	RNJC-PM-16-3-F	RNJC-PM-16-3-G
		16	5	RNJC-PM-16-5-A	RNJC-PM-16-5-D	RNJC-PM-16-5-E	RNJC-PM-16-5-F	RNJC-PM-16-5-G
		20	3	RNJC-PM-20-3-A	RNJC-PM-20-3-D	RNJC-PM-20-3-E	RNJC-PM-20-3-F	RNJC-PM-20-3-G
			4	RNJC-PM-20-4-A	RNJC-PM-20-4-D	RNJC-PM-20-4-E	RNJC-PM-20-4-F	RNJC-PM-20-4-G
			5	RNJC-PM-20-5-A	RNJC-PM-20-5-D	RNJC-PM-20-5-E	RNJC-PM-20-5-F	RNJC-PM-20-5-G
			7	RNJC-PM-20-7-A	RNJC-PM-20-7-D	RNJC-PM-20-7-E	RNJC-PM-20-7-F	RNJC-PM-20-7-G
			12	RNJC-PM-20-12-A	RNJC-PM-20-12-D	RNJC-PM-20-12-E	RNJC-PM-20-12-F	RNJC-PM-20-12-G
		24	4	RNJC-PM-24-4-A	RNJC-PM-24-4-D	RNJC-PM-24-4-E	RNJC-PM-24-4-F	RNJC-PM-24-4-G
			5	RNJC-PM-24-5-A	RNJC-PM-24-5-D	RNJC-PM-24-5-E	RNJC-PM-24-5-F	RNJC-PM-24-5-G
			10	RNJC-PM-24-10-A	RNJC-PM-24-10-D	RNJC-PM-24-10-E	RNJC-PM-24-10-F	RNJC-PM-24-10-G
			14	RNJC-PM-24-14-A	RNJC-PM-24-14-D	RNJC-PM-24-14-E	RNJC-PM-24-14-F	RNJC-PM-24-14-G
			16	RNJC-PM-24-16-A	RNJC-PM-24-16-D	RNJC-PM-24-16-E	RNJC-PM-24-16-F	RNJC-PM-24-16-G
		28	16	RNJC-PM-28-16-A	RNJC-PM-28-16-D	RNJC-PM-28-16-E	RNJC-PM-28-16-F	RNJC-PM-28-16-G
		28	24	RNJC-PM-28-24-A	RNJC-PM-28-24-D	RNJC-PM-28-24-E	RNJC-PM-28-24-F	RNJC-PM-28-24-G
RF （メスパネルマウント・切り落とし）		16	3	RNJC-RF-16-3-A	RNJC-RF-16-3-D	RNJC-RF-16-3-E	RNJC-RF-16-3-F	RNJC-RF-16-3-G	0.2～50 0.1m毎に指定可
		16	5	RNJC-RF-16-5-A	RNJC-RF-16-5-D	RNJC-RF-16-5-E	RNJC-RF-16-5-F	RNJC-RF-16-5-G
		20	3	RNJC-RF-20-3-A	RNJC-RF-20-3-D	RNJC-RF-20-3-E	RNJC-RF-20-3-F	RNJC-RF-20-3-G
			4	RNJC-RF-20-4-A	RNJC-RF-20-4-D	RNJC-RF-20-4-E	RNJC-RF-20-4-F	RNJC-RF-20-4-G
			5	RNJC-RF-20-5-A	RNJC-RF-20-5-D	RNJC-RF-20-5-E	RNJC-RF-20-5-F	RNJC-RF-20-5-G
			7	RNJC-RF-20-7-A	RNJC-RF-20-7-D	RNJC-RF-20-7-E	RNJC-RF-20-7-F	RNJC-RF-20-7-G
			12	RNJC-RF-20-12-A	RNJC-RF-20-12-D	RNJC-RF-20-12-E	RNJC-RF-20-12-F	RNJC-RF-20-12-G
		24	4	RNJC-RF-24-4-A	RNJC-RF-24-4-D	RNJC-RF-24-4-E	RNJC-RF-24-4-F	RNJC-RF-24-4-G
			5	RNJC-RF-24-5-A	RNJC-RF-24-5-D	RNJC-RF-24-5-E	RNJC-RF-24-5-F	RNJC-RF-24-5-G
			10	RNJC-RF-24-10-A	RNJC-RF-24-10-D	RNJC-RF-24-10-E	RNJC-RF-24-10-F	RNJC-RF-24-10-G
			14	RNJC-RF-24-14-A	RNJC-RF-24-14-D	RNJC-RF-24-14-E	RNJC-RF-24-14-F	RNJC-RF-24-14-G
			16	RNJC-RF-24-16-A	RNJC-RF-24-16-D	RNJC-RF-24-16-E	RNJC-RF-24-16-F	RNJC-RF-24-16-G
		28	16	RNJC-RF-28-16-A	RNJC-RF-28-16-D	RNJC-RF-28-16-E	RNJC-RF-28-16-F	RNJC-RF-28-16-G
		28	24	RNJC-RF-28-24-A	RNJC-RF-28-24-D	RNJC-RF-28-24-E	RNJC-RF-28-24-F	RNJC-RF-28-24-G
RM （オスパネルマウント・切り落とし）		16	3	RNJC-RM-16-3-A	RNJC-RM-16-3-D	RNJC-RM-16-3-E	RNJC-RM-16-3-F	RNJC-RM-16-3-G
		16	5	RNJC-RM-16-5-A	RNJC-RM-16-5-D	RNJC-RM-16-5-E	RNJC-RM-16-5-F	RNJC-RM-16-5-G
		20	3	RNJC-RM-20-3-A	RNJC-RM-20-3-D	RNJC-RM-20-3-E	RNJC-RM-20-3-F	RNJC-RM-20-3-G
			4	RNJC-RM-20-4-A	RNJC-RM-20-4-D	RNJC-RM-20-4-E	RNJC-RM-20-4-F	RNJC-RM-20-4-G
			5	RNJC-RM-20-5-A	RNJC-RM-20-5-D	RNJC-RM-20-5-E	RNJC-RM-20-5-F	RNJC-RM-20-5-G
			7	RNJC-RM-20-7-A	RNJC-RM-20-7-D	RNJC-RM-20-7-E	RNJC-RM-20-7-F	RNJC-RM-20-7-G
			12	RNJC-RM-20-12-A	RNJC-RM-20-12-D	RNJC-RM-20-12-E	RNJC-RM-20-12-F	RNJC-RM-20-12-G
		24	4	RNJC-RM-24-4-A	RNJC-RM-24-4-D	RNJC-RM-24-4-E	RNJC-RM-24-4-F	RNJC-RM-24-4-G
			5	RNJC-RM-24-5-A	RNJC-RM-24-5-D	RNJC-RM-24-5-E	RNJC-RM-24-5-F	RNJC-RM-24-5-G
			10	RNJC-RM-24-10-A	RNJC-RM-24-10-D	RNJC-RM-24-10-E	RNJC-RM-24-10-F	RNJC-RM-24-10-G
			14	RNJC-RM-24-14-A	RNJC-RM-24-14-D	RNJC-RM-24-14-E	RNJC-RM-24-14-F	RNJC-RM-24-14-G
			16	RNJC-RM-24-16-A	RNJC-RM-24-16-D	RNJC-RM-24-16-E	RNJC-RM-24-16-F	RNJC-RM-24-16-G
		28	16	RNJC-RM-28-16-A	RNJC-RM-28-16-D	RNJC-RM-28-16-E	RNJC-RM-28-16-F	RNJC-RM-28-16-G
		28	24	RNJC-RM-28-24-A	RNJC-RM-28-24-D	RNJC-RM-28-24-E	RNJC-RM-28-24-F	RNJC-RM-28-24-G
ADF （メス中継・切り落とし）		16	3	RNJC-ADF-16-3-A	RNJC-ADF-16-3-D	RNJC-ADF-16-3-E	RNJC-ADF-16-3-F	RNJC-ADF-16-3-G	0.2～50 0.1m毎に指定可
		16	5	RNJC-ADF-16-5-A	RNJC-ADF-16-5-D	RNJC-ADF-16-5-E	RNJC-ADF-16-5-F	取扱いなし
		20	3	RNJC-ADF-20-3-A	RNJC-ADF-20-3-D	RNJC-ADF-20-3-E	RNJC-ADF-20-3-F	取扱いなし
			4	RNJC-ADF-20-4-A	RNJC-ADF-20-4-D	RNJC-ADF-20-4-E	RNJC-ADF-20-4-F	取扱いなし
			5	RNJC-ADF-20-5-A	RNJC-ADF-20-5-D	RNJC-ADF-20-5-E	RNJC-ADF-20-5-F	取扱いなし
			7	RNJC-ADF-20-7-A	RNJC-ADF-20-7-D	RNJC-ADF-20-7-E	RNJC-ADF-20-7-F	取扱いなし
			12	RNJC-ADF-20-12-A	RNJC-ADF-20-12-D	RNJC-ADF-20-12-E	RNJC-ADF-20-12-F	RNJC-ADF-20-12-G
		24	4	RNJC-ADF-24-4-A	RNJC-ADF-24-4-D	RNJC-ADF-24-4-E	RNJC-ADF-24-4-F	取扱いなし
			5	RNJC-ADF-24-5-A	RNJC-ADF-24-5-D	RNJC-ADF-24-5-E	取扱いなし	取扱いなし
			10	RNJC-ADF-24-10-A	RNJC-ADF-24-10-D	RNJC-ADF-24-10-E	RNJC-ADF-24-10-F	RNJC-ADF-24-10-G
			14	RNJC-ADF-24-14-A	RNJC-ADF-24-14-D	RNJC-ADF-24-14-E	RNJC-ADF-24-14-F	RNJC-ADF-24-14-G
			16	RNJC-ADF-24-16-A	RNJC-ADF-24-16-D	RNJC-ADF-24-16-E	RNJC-ADF-24-16-F	RNJC-ADF-24-16-G
		28	16	RNJC-ADF-28-16-A	RNJC-ADF-28-16-D	RNJC-ADF-28-16-E	RNJC-ADF-28-16-F	取扱いなし
		28	24	RNJC-ADF-28-24-A	RNJC-ADF-28-24-D	RNJC-ADF-28-24-E	RNJC-ADF-28-24-F	RNJC-ADF-28-24-G
ADM （オス中継・切り落とし）		16	3	RNJC-ADM-16-3-A	RNJC-ADM-16-3-D	RNJC-ADM-16-3-E	RNJC-ADM-16-3-F	取扱いなし
		16	5	RNJC-ADM-16-5-A	RNJC-ADM-16-5-D	RNJC-ADM-16-5-E	RNJC-ADM-16-5-F	取扱いなし
		20	3	RNJC-ADM-20-3-A	RNJC-ADM-20-3-D	RNJC-ADM-20-3-E	RNJC-ADM-20-3-F	取扱いなし
			4	RNJC-ADM-20-4-A	RNJC-ADM-20-4-D	RNJC-ADM-20-4-E	RNJC-ADM-20-4-F	取扱いなし
			5	RNJC-ADM-20-5-A	RNJC-ADM-20-5-D	RNJC-ADM-20-5-E	RNJC-ADM-20-5-F	取扱いなし
			7	RNJC-ADM-20-7-A	RNJC-ADM-20-7-D	RNJC-ADM-20-7-E	RNJC-ADM-20-7-F	取扱いなし
			12	RNJC-ADM-20-12-A	RNJC-ADM-20-12-D	RNJC-ADM-20-12-E	RNJC-ADM-20-12-F	取扱いなし
		24	4	RNJC-ADM-24-4-A	RNJC-ADM-24-4-D	RNJC-ADM-24-4-E	RNJC-ADM-24-4-F	RNJC-ADM-24-4-G
			5	RNJC-ADM-24-5-A	RNJC-ADM-24-5-D	RNJC-ADM-24-5-E	RNJC-ADM-24-5-F	取扱いなし
			10	RNJC-ADM-24-10-A	RNJC-ADM-24-10-D	RNJC-ADM-24-10-E	RNJC-ADM-24-10-F	取扱いなし
			14	RNJC-ADM-24-14-A	RNJC-ADM-24-14-D	RNJC-ADM-24-14-E	RNJC-ADM-24-14-F	取扱いなし
			16	RNJC-ADM-24-16-A	RNJC-ADM-24-16-D	RNJC-ADM-24-16-E	RNJC-ADM-24-16-F	取扱いなし
		28	16	RNJC-ADM-28-16-A	RNJC-ADM-28-16-D	RNJC-ADM-28-16-E	RNJC-ADM-28-16-F	取扱いなし
		28	24	RNJC-ADM-28-24-A	RNJC-ADM-28-24-D	RNJC-ADM-28-24-E	RNJC-ADM-28-24-F	取扱いなし

◆ピン番マークチューブ入りタイプ（※パネルマウントはフランジ型になります。）

形状仕様タイプ	外形イメージ図（単位：mm）	シェルサイズ	芯数	ケーブルタイプ別型式					指定長（m）
形状仕様タイプ	外形イメージ図（単位：mm）	シェルサイズ	芯数	Aケーブル VCTF 0.5～2.0mm² 300V（灰）シールドなし	Dケーブル（電源向き） NASVCTF 0.5～2.0mm² 300V（紺）耐油・柔軟シールドなし	Eケーブル（信号向き） NAMFSB 0.2mm² 150V（紺） UL・耐屈曲・耐油・柔軟シールド付	Fケーブル（電源向き） NA3UCR 0.5～2.0mm² 300V（紺） UL/CE・耐屈曲・耐油シールドなし	Gケーブル（信号向き） NAVCSB 0.2mm² 150V（紺） UL・耐油・柔軟シールド付	指定長（m）
PFT （メス・ピン番入りマークチューブ）		16	3	RNJC-PFT-16-3-A	RNJC-PFT-16-3-D	RNJC-PFT-16-3-E	RNJC-PFT-16-3-F	RNJC-PFT-16-3-G	0.2～50 0.1m毎に指定可
		16	5	RNJC-PFT-16-5-A	RNJC-PFT-16-5-D	RNJC-PFT-16-5-E	RNJC-PFT-16-5-F	RNJC-PFT-16-5-G
		20	3	RNJC-PFT-20-3-A	RNJC-PFT-20-3-D	RNJC-PFT-20-3-E	RNJC-PFT-20-3-F	RNJC-PFT-20-3-G
			4	RNJC-PFT-20-4-A	RNJC-PFT-20-4-D	RNJC-PFT-20-4-E	RNJC-PFT-20-4-F	RNJC-PFT-20-4-G
			5	RNJC-PFT-20-5-A	RNJC-PFT-20-5-D	RNJC-PFT-20-5-E	RNJC-PFT-20-5-F	RNJC-PFT-20-5-G
			7	RNJC-PFT-20-7-A	RNJC-PFT-20-7-D	RNJC-PFT-20-7-E	RNJC-PFT-20-7-F	RNJC-PFT-20-7-G
			12	RNJC-PFT-20-12-A	RNJC-PFT-20-12-D	RNJC-PFT-20-12-E	RNJC-PFT-20-12-F	RNJC-PFT-20-12-G
		24	4	RNJC-PFT-24-4-A	RNJC-PFT-24-4-D	RNJC-PFT-24-4-E	RNJC-PFT-24-4-F	RNJC-PFT-24-4-G
			5	RNJC-PFT-24-5-A	RNJC-PFT-24-5-D	RNJC-PFT-24-5-E	RNJC-PFT-24-5-F	RNJC-PFT-24-5-G
			10	RNJC-PFT-24-10-A	RNJC-PFT-24-10-D	RNJC-PFT-24-10-E	RNJC-PFT-24-10-F	RNJC-PFT-24-10-G
			14	RNJC-PFT-24-14-A	RNJC-PFT-24-14-D	RNJC-PFT-24-14-E	RNJC-PFT-24-14-F	RNJC-PFT-24-14-G
			16	RNJC-PFT-24-16-A	RNJC-PFT-24-16-D	RNJC-PFT-24-16-E	RNJC-PFT-24-16-F	RNJC-PFT-24-16-G
		28	16	RNJC-PFT-28-16-A	RNJC-PFT-28-16-D	RNJC-PFT-28-16-E	RNJC-PFT-28-16-F	RNJC-PFT-28-16-G
		28	24	RNJC-PFT-28-24-A	RNJC-PFT-28-24-D	RNJC-PFT-28-24-E	RNJC-PFT-28-24-F	RNJC-PFT-28-24-G
PMT （オス・ピン番入りマークチューブ）		16	3	RNJC-PMT-16-3-A	RNJC-PMT-16-3-D	RNJC-PMT-16-3-E	RNJC-PMT-16-3-F	RNJC-PMT-16-3-G
		16	5	RNJC-PMT-16-5-A	RNJC-PMT-16-5-D	RNJC-PMT-16-5-E	RNJC-PMT-16-5-F	RNJC-PMT-16-5-G
		20	3	RNJC-PMT-20-3-A	RNJC-PMT-20-3-D	RNJC-PMT-20-3-E	RNJC-PMT-20-3-F	RNJC-PMT-20-3-G
			4	RNJC-PMT-20-4-A	RNJC-PMT-20-4-D	RNJC-PMT-20-4-E	RNJC-PMT-20-4-F	RNJC-PMT-20-4-G
			5	RNJC-PMT-20-5-A	RNJC-PMT-20-5-D	RNJC-PMT-20-5-E	RNJC-PMT-20-5-F	RNJC-PMT-20-5-G
			7	RNJC-PMT-20-7-A	RNJC-PMT-20-7-D	RNJC-PMT-20-7-E	RNJC-PMT-20-7-F	RNJC-PMT-20-7-G
			12	RNJC-PMT-20-12-A	RNJC-PMT-20-12-D	RNJC-PMT-20-12-E	RNJC-PMT-20-12-F	RNJC-PMT-20-12-G
		24	4	RNJC-PMT-24-4-A	RNJC-PMT-24-4-D	RNJC-PMT-24-4-E	RNJC-PMT-24-4-F	RNJC-PMT-24-4-G
			5	RNJC-PMT-24-5-A	RNJC-PMT-24-5-D	RNJC-PMT-24-5-E	RNJC-PMT-24-5-F	RNJC-PMT-24-5-G
			10	RNJC-PMT-24-10-A	RNJC-PMT-24-10-D	RNJC-PMT-24-10-E	RNJC-PMT-24-10-F	RNJC-PMT-24-10-G
			14	RNJC-PMT-24-14-A	RNJC-PMT-24-14-D	RNJC-PMT-24-14-E	RNJC-PMT-24-14-F	RNJC-PMT-24-14-G
			16	RNJC-PMT-24-16-A	RNJC-PMT-24-16-D	RNJC-PMT-24-16-E	RNJC-PMT-24-16-F	RNJC-PMT-24-16-G
		28	16	RNJC-PMT-28-16-A	RNJC-PMT-28-16-D	RNJC-PMT-28-16-E	RNJC-PMT-28-16-F	RNJC-PMT-28-16-G
		28	24	RNJC-PMT-28-24-A	RNJC-PMT-28-24-D	RNJC-PMT-28-24-E	RNJC-PMT-28-24-F	RNJC-PMT-28-24-G
RFT （メスパネルマウント・ピン番入りマークチューブ）		16	3	RNJC-RFT-16-3-A	RNJC-RFT-16-3-D	RNJC-RFT-16-3-E	RNJC-RFT-16-3-F	RNJC-RFT-16-3-G	0.2～50 0.1m毎に指定可
		16	5	RNJC-RFT-16-5-A	RNJC-RFT-16-5-D	RNJC-RFT-16-5-E	RNJC-RFT-16-5-F	RNJC-RFT-16-5-G
		20	3	RNJC-RFT-20-3-A	RNJC-RFT-20-3-D	RNJC-RFT-20-3-E	RNJC-RFT-20-3-F	RNJC-RFT-20-3-G
			4	RNJC-RFT-20-4-A	RNJC-RFT-20-4-D	RNJC-RFT-20-4-E	RNJC-RFT-20-4-F	RNJC-RFT-20-4-G
			5	RNJC-RFT-20-5-A	RNJC-RFT-20-5-D	RNJC-RFT-20-5-E	RNJC-RFT-20-5-F	RNJC-RFT-20-5-G
			7	RNJC-RFT-20-7-A	RNJC-RFT-20-7-D	RNJC-RFT-20-7-E	RNJC-RFT-20-7-F	RNJC-RFT-20-7-G
			12	RNJC-RFT-20-12-A	RNJC-RFT-20-12-D	RNJC-RFT-20-12-E	RNJC-RFT-20-12-F	RNJC-RFT-20-12-G
		24	4	RNJC-RFT-24-4-A	RNJC-RFT-24-4-D	RNJC-RFT-24-4-E	RNJC-RFT-24-4-F	RNJC-RFT-24-4-G
			5	RNJC-RFT-24-5-A	RNJC-RFT-24-5-D	RNJC-RFT-24-5-E	RNJC-RFT-24-5-F	RNJC-RFT-24-5-G
			10	RNJC-RFT-24-10-A	RNJC-RFT-24-10-D	RNJC-RFT-24-10-E	RNJC-RFT-24-10-F	RNJC-RFT-24-10-G
			14	RNJC-RFT-24-14-A	RNJC-RFT-24-14-D	RNJC-RFT-24-14-E	RNJC-RFT-24-14-F	RNJC-RFT-24-14-G
			16	RNJC-RFT-24-16-A	RNJC-RFT-24-16-D	RNJC-RFT-24-16-E	RNJC-RFT-24-16-F	RNJC-RFT-24-16-G
		28	16	RNJC-RFT-28-16-A	RNJC-RFT-28-16-D	RNJC-RFT-28-16-E	RNJC-RFT-28-16-F	RNJC-RFT-28-16-G
		28	24	RNJC-RFT-28-24-A	RNJC-RFT-28-24-D	RNJC-RFT-28-24-E	RNJC-RFT-28-24-F	RNJC-RFT-28-24-G
RMT （オスパネルマウント・ピン番入りマークチューブ）		16	3	RNJC-RMT-16-3-A	RNJC-RMT-16-3-D	RNJC-RMT-16-3-E	RNJC-RMT-16-3-F	RNJC-RMT-16-3-G
		16	5	RNJC-RMT-16-5-A	RNJC-RMT-16-5-D	RNJC-RMT-16-5-E	RNJC-RMT-16-5-F	RNJC-RMT-16-5-G
		20	3	RNJC-RMT-20-3-A	RNJC-RMT-20-3-D	RNJC-RMT-20-3-E	RNJC-RMT-20-3-F	RNJC-RMT-20-3-G
			4	RNJC-RMT-20-4-A	RNJC-RMT-20-4-D	RNJC-RMT-20-4-E	RNJC-RMT-20-4-F	RNJC-RMT-20-4-G
			5	RNJC-RMT-20-5-A	RNJC-RMT-20-5-D	RNJC-RMT-20-5-E	RNJC-RMT-20-5-F	RNJC-RMT-20-5-G
			7	RNJC-RMT-20-7-A	RNJC-RMT-20-7-D	RNJC-RMT-20-7-E	RNJC-RMT-20-7-F	RNJC-RMT-20-7-G
			12	RNJC-RMT-20-12-A	RNJC-RMT-20-12-D	RNJC-RMT-20-12-E	RNJC-RMT-20-12-F	RNJC-RMT-20-12-G
		24	4	RNJC-RMT-24-4-A	RNJC-RMT-24-4-D	RNJC-RMT-24-4-E	RNJC-RMT-24-4-F	RNJC-RMT-24-4-G
			5	RNJC-RMT-24-5-A	RNJC-RMT-24-5-D	RNJC-RMT-24-5-E	RNJC-RMT-24-5-F	RNJC-RMT-24-5-G
			10	RNJC-RMT-24-10-A	RNJC-RMT-24-10-D	RNJC-RMT-24-10-E	RNJC-RMT-24-10-F	RNJC-RMT-24-10-G
			14	RNJC-RMT-24-14-A	RNJC-RMT-24-14-D	RNJC-RMT-24-14-E	RNJC-RMT-24-14-F	RNJC-RMT-24-14-G
			16	RNJC-RMT-24-16-A	RNJC-RMT-24-16-D	RNJC-RMT-24-16-E	RNJC-RMT-24-16-F	RNJC-RMT-24-16-G
		28	16	RNJC-RMT-28-16-A	RNJC-RMT-28-16-D	RNJC-RMT-28-16-E	RNJC-RMT-28-16-F	RNJC-RMT-28-16-G
		28	24	RNJC-RMT-28-24-A	RNJC-RMT-28-24-D	RNJC-RMT-28-24-E	RNJC-RMT-28-24-F	RNJC-RMT-28-24-G
ADFT （メス中継・ピン番入りマークチューブ）		16	3	RNJC-ADFT-16-3-A	RNJC-ADFT-16-3-D	RNJC-ADFT-16-3-E	RNJC-ADFT-16-3-F	RNJC-ADFT-16-3-G	0.2～50 0.1m毎に指定可
		16	5	RNJC-ADFT-16-5-A	RNJC-ADFT-16-5-D	RNJC-ADFT-16-5-E	RNJC-ADFT-16-5-F	RNJC-ADFT-16-5-G
		20	3	RNJC-ADFT-20-3-A	RNJC-ADFT-20-3-D	RNJC-ADFT-20-3-E	RNJC-ADFT-20-3-F	RNJC-ADFT-20-3-G
			4	RNJC-ADFT-20-4-A	RNJC-ADFT-20-4-D	RNJC-ADFT-20-4-E	RNJC-ADFT-20-4-F	RNJC-ADFT-20-4-G
			5	RNJC-ADFT-20-5-A	RNJC-ADFT-20-5-D	RNJC-ADFT-20-5-E	RNJC-ADFT-20-5-F	RNJC-ADFT-20-5-G
			7	RNJC-ADFT-20-7-A	RNJC-ADFT-20-7-D	RNJC-ADFT-20-7-E	RNJC-ADFT-20-7-F	RNJC-ADFT-20-7-G
			12	RNJC-ADFT-20-12-A	RNJC-ADFT-20-12-D	RNJC-ADFT-20-12-E	RNJC-ADFT-20-12-F	RNJC-ADFT-20-12-G
		24	4	RNJC-ADFT-24-4-A	RNJC-ADFT-24-4-D	RNJC-ADFT-24-4-E	RNJC-ADFT-24-4-F	RNJC-ADFT-24-4-G
			5	RNJC-ADFT-24-5-A	RNJC-ADFT-24-5-D	RNJC-ADFT-24-5-E	RNJC-ADFT-24-5-F	RNJC-ADFT-24-5-G
			10	RNJC-ADFT-24-10-A	RNJC-ADFT-24-10-D	RNJC-ADFT-24-10-E	RNJC-ADFT-24-10-F	RNJC-ADFT-24-10-G
			14	RNJC-ADFT-24-14-A	RNJC-ADFT-24-14-D	RNJC-ADFT-24-14-E	RNJC-ADFT-24-14-F	RNJC-ADFT-24-14-G
			16	RNJC-ADFT-24-16-A	RNJC-ADFT-24-16-D	RNJC-ADFT-24-16-E	RNJC-ADFT-24-16-F	RNJC-ADFT-24-16-G
		28	16	RNJC-ADFT-28-16-A	RNJC-ADFT-28-16-D	RNJC-ADFT-28-16-E	RNJC-ADFT-28-16-F	RNJC-ADFT-28-16-G
		28	24	RNJC-ADFT-28-24-A	RNJC-ADFT-28-24-D	RNJC-ADFT-28-24-E	RNJC-ADFT-28-24-F	RNJC-ADFT-28-24-G
ADMT （オス中継・ピン番入りマークチューブ）		16	3	RNJC-ADMT-16-3-A	RNJC-ADMT-16-3-D	RNJC-ADMT-16-3-E	RNJC-ADMT-16-3-F	RNJC-ADMT-16-3-G
		16	5	RNJC-ADMT-16-5-A	RNJC-ADMT-16-5-D	RNJC-ADMT-16-5-E	RNJC-ADMT-16-5-F	RNJC-ADMT-16-5-G
		20	3	RNJC-ADMT-20-3-A	RNJC-ADMT-20-3-D	RNJC-ADMT-20-3-E	RNJC-ADMT-20-3-F	RNJC-ADMT-20-3-G
			4	RNJC-ADMT-20-4-A	RNJC-ADMT-20-4-D	RNJC-ADMT-20-4-E	RNJC-ADMT-20-4-F	RNJC-ADMT-20-4-G
			5	RNJC-ADMT-20-5-A	RNJC-ADMT-20-5-D	RNJC-ADMT-20-5-E	RNJC-ADMT-20-5-F	RNJC-ADMT-20-5-G
			7	RNJC-ADMT-20-7-A	RNJC-ADMT-20-7-D	RNJC-ADMT-20-7-E	RNJC-ADMT-20-7-F	RNJC-ADMT-20-7-G
			12	RNJC-ADMT-20-12-A	RNJC-ADMT-20-12-D	RNJC-ADMT-20-12-E	RNJC-ADMT-20-12-F	RNJC-ADMT-20-12-G
		24	4	RNJC-ADMT-24-4-A	RNJC-ADMT-24-4-D	RNJC-ADMT-24-4-E	RNJC-ADMT-24-4-F	RNJC-ADMT-24-4-G
			5	RNJC-ADMT-24-5-A	RNJC-ADMT-24-5-D	RNJC-ADMT-24-5-E	RNJC-ADMT-24-5-F	RNJC-ADMT-24-5-G
			10	RNJC-ADMT-24-10-A	RNJC-ADMT-24-10-D	RNJC-ADMT-24-10-E	RNJC-ADMT-24-10-F	RNJC-ADMT-24-10-G
			14	RNJC-ADMT-24-14-A	RNJC-ADMT-24-14-D	RNJC-ADMT-24-14-E	RNJC-ADMT-24-14-F	RNJC-ADMT-24-14-G
			16	RNJC-ADMT-24-16-A	RNJC-ADMT-24-16-D	RNJC-ADMT-24-16-E	RNJC-ADMT-24-16-F	RNJC-ADMT-24-16-G
		28	16	RNJC-ADMT-28-16-A	RNJC-ADMT-28-16-D	RNJC-ADMT-28-16-E	RNJC-ADMT-28-16-F	RNJC-ADMT-28-16-G
		28	24	RNJC-ADMT-28-24-A	RNJC-ADMT-28-24-D	RNJC-ADMT-28-24-E	RNJC-ADMT-28-24-F	RNJC-ADMT-28-24-G

◆Y端子付きタイプ（※パネルマウントはフランジ型になります。）

形状仕様タイプ	外形イメージ図（単位：mm）	シェルサイズ	芯数	ケーブルタイプ別型式					指定長（m）
形状仕様タイプ	外形イメージ図（単位：mm）	シェルサイズ	芯数	Aケーブル VCTF 0.5～2.0mm² 300V（灰）シールドなし	Dケーブル（電源向き） NASVCTF 0.5～2.0mm² 300V（紺）耐油・柔軟シールドなし	Eケーブル（信号向き） NAMFSB 0.2mm² 150V（紺） UL・耐屈曲・耐油・柔軟シールド付	Fケーブル（電源向き） NA3UCR 0.5～2.0mm² 300V（紺） UL/CE・耐屈曲・耐油シールドなし	Gケーブル（信号向き） NAVCSB 0.2mm² 150V（紺） UL・耐油・柔軟シールド付	指定長（m）
PFY （メス・Y端子）		16	3	RNJC-PFY-16-3-A	RNJC-PFY-16-3-D	RNJC-PFY-16-3-E	RNJC-PFY-16-3-F	取扱いなし	0.2～50 0.1m毎に指定可
		16	5	RNJC-PFY-16-5-A	RNJC-PFY-16-5-D	RNJC-PFY-16-5-E	RNJC-PFY-16-5-F	取扱いなし
		20	3	RNJC-PFY-20-3-A	RNJC-PFY-20-3-D	RNJC-PFY-20-3-E	RNJC-PFY-20-3-F	RNJC-PFY-20-3-G
			4	RNJC-PFY-20-4-A	RNJC-PFY-20-4-D	RNJC-PFY-20-4-E	RNJC-PFY-20-4-F	RNJC-PFY-20-4-G
			5	RNJC-PFY-20-5-A	RNJC-PFY-20-5-D	RNJC-PFY-20-5-E	RNJC-PFY-20-5-F	RNJC-PFY-20-5-G
			7	RNJC-PFY-20-7-A	RNJC-PFY-20-7-D	RNJC-PFY-20-7-E	RNJC-PFY-20-7-F	RNJC-PFY-20-7-G
			12	RNJC-PFY-20-12-A	RNJC-PFY-20-12-D	RNJC-PFY-20-12-E	RNJC-PFY-20-12-F	RNJC-PFY-20-12-G
		24	4	RNJC-PFY-24-4-A	RNJC-PFY-24-4-D	RNJC-PFY-24-4-E	RNJC-PFY-24-4-F	RNJC-PFY-24-4-G
			5	RNJC-PFY-24-5-A	RNJC-PFY-24-5-D	RNJC-PFY-24-5-E	RNJC-PFY-24-5-F	RNJC-PFY-24-5-G
			10	RNJC-PFY-24-10-A	RNJC-PFY-24-10-D	RNJC-PFY-24-10-E	RNJC-PFY-24-10-F	RNJC-PFY-24-10-G
			14	RNJC-PFY-24-14-A	RNJC-PFY-24-14-D	RNJC-PFY-24-14-E	RNJC-PFY-24-14-F	RNJC-PFY-24-14-G
			16	RNJC-PFY-24-16-A	RNJC-PFY-24-16-D	RNJC-PFY-24-16-E	RNJC-PFY-24-16-F	RNJC-PFY-24-16-G
		28	16	RNJC-PFY-28-16-A	RNJC-PFY-28-16-D	RNJC-PFY-28-16-E	RNJC-PFY-28-16-F	RNJC-PFY-28-16-G
		28	24	RNJC-PFY-28-24-A	RNJC-PFY-28-24-D	RNJC-PFY-28-24-E	RNJC-PFY-28-24-F	RNJC-PFY-28-24-G
PMY （オス・Y端子）		16	3	RNJC-PMY-16-3-A	RNJC-PMY-16-3-D	RNJC-PMY-16-3-E	RNJC-PMY-16-3-F	RNJC-PMY-16-3-G
		16	5	RNJC-PMY-16-5-A	RNJC-PMY-16-5-D	RNJC-PMY-16-5-E	RNJC-PMY-16-5-F	RNJC-PMY-16-5-G
		20	3	RNJC-PMY-20-3-A	RNJC-PMY-20-3-D	RNJC-PMY-20-3-E	RNJC-PMY-20-3-F	RNJC-PMY-20-3-G
			4	RNJC-PMY-20-4-A	RNJC-PMY-20-4-D	RNJC-PMY-20-4-E	RNJC-PMY-20-4-F	RNJC-PMY-20-4-G
			5	RNJC-PMY-20-5-A	RNJC-PMY-20-5-D	RNJC-PMY-20-5-E	RNJC-PMY-20-5-F	RNJC-PMY-20-5-G
			7	RNJC-PMY-20-7-A	RNJC-PMY-20-7-D	RNJC-PMY-20-7-E	RNJC-PMY-20-7-F	RNJC-PMY-20-7-G
			12	RNJC-PMY-20-12-A	RNJC-PMY-20-12-D	RNJC-PMY-20-12-E	RNJC-PMY-20-12-F	RNJC-PMY-20-12-G
		24	4	RNJC-PMY-24-4-A	RNJC-PMY-24-4-D	RNJC-PMY-24-4-E	RNJC-PMY-24-4-F	RNJC-PMY-24-4-G
			5	RNJC-PMY-24-5-A	RNJC-PMY-24-5-D	RNJC-PMY-24-5-E	RNJC-PMY-24-5-F	RNJC-PMY-24-5-G
			10	RNJC-PMY-24-10-A	RNJC-PMY-24-10-D	RNJC-PMY-24-10-E	RNJC-PMY-24-10-F	RNJC-PMY-24-10-G
			14	RNJC-PMY-24-14-A	RNJC-PMY-24-14-D	RNJC-PMY-24-14-E	RNJC-PMY-24-14-F	RNJC-PMY-24-14-G
			16	RNJC-PMY-24-16-A	RNJC-PMY-24-16-D	RNJC-PMY-24-16-E	RNJC-PMY-24-16-F	RNJC-PMY-24-16-G
		28	16	RNJC-PMY-28-16-A	RNJC-PMY-28-16-D	RNJC-PMY-28-16-E	RNJC-PMY-28-16-F	RNJC-PMY-28-16-G
		28	24	RNJC-PMY-28-24-A	RNJC-PMY-28-24-D	RNJC-PMY-28-24-E	RNJC-PMY-28-24-F	RNJC-PMY-28-24-G
RFY （メスパネルマウント・Y端子）		16	3	RNJC-RFY-16-3-A	RNJC-RFY-16-3-D	RNJC-RFY-16-3-E	RNJC-RFY-16-3-F	RNJC-RFY-16-3-G	0.2～50 0.1m毎に指定可
		16	5	RNJC-RFY-16-5-A	RNJC-RFY-16-5-D	RNJC-RFY-16-5-E	RNJC-RFY-16-5-F	RNJC-RFY-16-5-G
		20	3	RNJC-RFY-20-3-A	RNJC-RFY-20-3-D	RNJC-RFY-20-3-E	RNJC-RFY-20-3-F	RNJC-RFY-20-3-G
			4	RNJC-RFY-20-4-A	RNJC-RFY-20-4-D	RNJC-RFY-20-4-E	RNJC-RFY-20-4-F	RNJC-RFY-20-4-G
			5	RNJC-RFY-20-5-A	RNJC-RFY-20-5-D	RNJC-RFY-20-5-E	RNJC-RFY-20-5-F	RNJC-RFY-20-5-G
			7	RNJC-RFY-20-7-A	RNJC-RFY-20-7-D	RNJC-RFY-20-7-E	RNJC-RFY-20-7-F	RNJC-RFY-20-7-G
			12	RNJC-RFY-20-12-A	RNJC-RFY-20-12-D	RNJC-RFY-20-12-E	RNJC-RFY-20-12-F	RNJC-RFY-20-12-G
		24	4	RNJC-RFY-24-4-A	RNJC-RFY-24-4-D	RNJC-RFY-24-4-E	RNJC-RFY-24-4-F	RNJC-RFY-24-4-G
			5	RNJC-RFY-24-5-A	RNJC-RFY-24-5-D	RNJC-RFY-24-5-E	RNJC-RFY-24-5-F	RNJC-RFY-24-5-G
			10	RNJC-RFY-24-10-A	RNJC-RFY-24-10-D	RNJC-RFY-24-10-E	RNJC-RFY-24-10-F	RNJC-RFY-24-10-G
			14	RNJC-RFY-24-14-A	RNJC-RFY-24-14-D	RNJC-RFY-24-14-E	RNJC-RFY-24-14-F	RNJC-RFY-24-14-G
			16	RNJC-RFY-24-16-A	RNJC-RFY-24-16-D	RNJC-RFY-24-16-E	RNJC-RFY-24-16-F	RNJC-RFY-24-16-G
		28	16	RNJC-RFY-28-16-A	RNJC-RFY-28-16-D	RNJC-RFY-28-16-E	RNJC-RFY-28-16-F	RNJC-RFY-28-16-G
		28	24	RNJC-RFY-28-24-A	RNJC-RFY-28-24-D	RNJC-RFY-28-24-E	RNJC-RFY-28-24-F	RNJC-RFY-28-24-G
RMY （オスパネルマウント・Y端子）		16	3	RNJC-RMY-16-3-A	RNJC-RMY-16-3-D	RNJC-RMY-16-3-E	RNJC-RMY-16-3-F	RNJC-RMY-16-3-G
		16	5	RNJC-RMY-16-5-A	RNJC-RMY-16-5-D	RNJC-RMY-16-5-E	RNJC-RMY-16-5-F	RNJC-RMY-16-5-G
		20	3	RNJC-RMY-20-3-A	RNJC-RMY-20-3-D	RNJC-RMY-20-3-E	RNJC-RMY-20-3-F	RNJC-RMY-20-3-G
			4	RNJC-RMY-20-4-A	RNJC-RMY-20-4-D	RNJC-RMY-20-4-E	RNJC-RMY-20-4-F	RNJC-RMY-20-4-G
			5	RNJC-RMY-20-5-A	RNJC-RMY-20-5-D	RNJC-RMY-20-5-E	RNJC-RMY-20-5-F	RNJC-RMY-20-5-G
			7	RNJC-RMY-20-7-A	RNJC-RMY-20-7-D	RNJC-RMY-20-7-E	RNJC-RMY-20-7-F	RNJC-RMY-20-7-G
			12	RNJC-RMY-20-12-A	RNJC-RMY-20-12-D	RNJC-RMY-20-12-E	RNJC-RMY-20-12-F	RNJC-RMY-20-12-G
		24	4	RNJC-RMY-24-4-A	RNJC-RMY-24-4-D	RNJC-RMY-24-4-E	RNJC-RMY-24-4-F	RNJC-RMY-24-4-G
			5	RNJC-RMY-24-5-A	RNJC-RMY-24-5-D	RNJC-RMY-24-5-E	RNJC-RMY-24-5-F	RNJC-RMY-24-5-G
			10	RNJC-RMY-24-10-A	RNJC-RMY-24-10-D	RNJC-RMY-24-10-E	RNJC-RMY-24-10-F	RNJC-RMY-24-10-G
			14	RNJC-RMY-24-14-A	RNJC-RMY-24-14-D	RNJC-RMY-24-14-E	RNJC-RMY-24-14-F	RNJC-RMY-24-14-G
			16	RNJC-RMY-24-16-A	RNJC-RMY-24-16-D	RNJC-RMY-24-16-E	RNJC-RMY-24-16-F	RNJC-RMY-24-16-G
		28	16	RNJC-RMY-28-16-A	RNJC-RMY-28-16-D	RNJC-RMY-28-16-E	RNJC-RMY-28-16-F	RNJC-RMY-28-16-G
		28	24	RNJC-RMY-28-24-A	RNJC-RMY-28-24-D	RNJC-RMY-28-24-E	RNJC-RMY-28-24-F	RNJC-RMY-28-24-G
ADFY （メス中継・Y端子）		16	3	RNJC-ADFY-16-3-A	RNJC-ADFY-16-3-D	RNJC-ADFY-16-3-E	RNJC-ADFY-16-3-F	RNJC-ADFY-16-3-G	0.2～50 0.1m毎に指定可
		16	5	RNJC-ADFY-16-5-A	RNJC-ADFY-16-5-D	RNJC-ADFY-16-5-E	RNJC-ADFY-16-5-F	RNJC-ADFY-16-5-G
		20	3	RNJC-ADFY-20-3-A	RNJC-ADFY-20-3-D	RNJC-ADFY-20-3-E	RNJC-ADFY-20-3-F	RNJC-ADFY-20-3-G
			4	RNJC-ADFY-20-4-A	RNJC-ADFY-20-4-D	RNJC-ADFY-20-4-E	RNJC-ADFY-20-4-F	RNJC-ADFY-20-4-G
			5	RNJC-ADFY-20-5-A	RNJC-ADFY-20-5-D	RNJC-ADFY-20-5-E	RNJC-ADFY-20-5-F	RNJC-ADFY-20-5-G
			7	RNJC-ADFY-20-7-A	RNJC-ADFY-20-7-D	RNJC-ADFY-20-7-E	RNJC-ADFY-20-7-F	RNJC-ADFY-20-7-G
			12	RNJC-ADFY-20-12-A	RNJC-ADFY-20-12-D	RNJC-ADFY-20-12-E	RNJC-ADFY-20-12-F	RNJC-ADFY-20-12-G
		24	4	RNJC-ADFY-24-4-A	RNJC-ADFY-24-4-D	RNJC-ADFY-24-4-E	RNJC-ADFY-24-4-F	RNJC-ADFY-24-4-G
			5	RNJC-ADFY-24-5-A	RNJC-ADFY-24-5-D	RNJC-ADFY-24-5-E	RNJC-ADFY-24-5-F	RNJC-ADFY-24-5-G
			10	RNJC-ADFY-24-10-A	RNJC-ADFY-24-10-D	RNJC-ADFY-24-10-E	RNJC-ADFY-24-10-F	RNJC-ADFY-24-10-G
			14	RNJC-ADFY-24-14-A	RNJC-ADFY-24-14-D	RNJC-ADFY-24-14-E	RNJC-ADFY-24-14-F	RNJC-ADFY-24-14-G
			16	RNJC-ADFY-24-16-A	RNJC-ADFY-24-16-D	RNJC-ADFY-24-16-E	RNJC-ADFY-24-16-F	RNJC-ADFY-24-16-G
		28	16	RNJC-ADFY-28-16-A	RNJC-ADFY-28-16-D	RNJC-ADFY-28-16-E	RNJC-ADFY-28-16-F	RNJC-ADFY-28-16-G
		28	24	RNJC-ADFY-28-24-A	RNJC-ADFY-28-24-D	RNJC-ADFY-28-24-E	RNJC-ADFY-28-24-F	RNJC-ADFY-28-24-G
ADMY （オス中継・Y端子）		16	3	RNJC-ADMY-16-3-A	RNJC-ADMY-16-3-D	RNJC-ADMY-16-3-E	RNJC-ADMY-16-3-F	RNJC-ADMY-16-3-G
		16	5	RNJC-ADMY-16-5-A	RNJC-ADMY-16-5-D	RNJC-ADMY-16-5-E	RNJC-ADMY-16-5-F	RNJC-ADMY-16-5-G
		20	3	RNJC-ADMY-20-3-A	RNJC-ADMY-20-3-D	RNJC-ADMY-20-3-E	RNJC-ADMY-20-3-F	RNJC-ADMY-20-3-G
			4	RNJC-ADMY-20-4-A	RNJC-ADMY-20-4-D	RNJC-ADMY-20-4-E	RNJC-ADMY-20-4-F	RNJC-ADMY-20-4-G
			5	RNJC-ADMY-20-5-A	RNJC-ADMY-20-5-D	RNJC-ADMY-20-5-E	RNJC-ADMY-20-5-F	RNJC-ADMY-20-5-G
			7	RNJC-ADMY-20-7-A	RNJC-ADMY-20-7-D	RNJC-ADMY-20-7-E	RNJC-ADMY-20-7-F	RNJC-ADMY-20-7-G
			12	RNJC-ADMY-20-12-A	RNJC-ADMY-20-12-D	RNJC-ADMY-20-12-E	RNJC-ADMY-20-12-F	RNJC-ADMY-20-12-G
		24	4	RNJC-ADMY-24-4-A	RNJC-ADMY-24-4-D	RNJC-ADMY-24-4-E	RNJC-ADMY-24-4-F	RNJC-ADMY-24-4-G
			5	RNJC-ADMY-24-5-A	RNJC-ADMY-24-5-D	RNJC-ADMY-24-5-E	RNJC-ADMY-24-5-F	RNJC-ADMY-24-5-G
			10	RNJC-ADMY-24-10-A	RNJC-ADMY-24-10-D	RNJC-ADMY-24-10-E	RNJC-ADMY-24-10-F	RNJC-ADMY-24-10-G
			14	RNJC-ADMY-24-14-A	RNJC-ADMY-24-14-D	RNJC-ADMY-24-14-E	RNJC-ADMY-24-14-F	RNJC-ADMY-24-14-G
			16	RNJC-ADMY-24-16-A	RNJC-ADMY-24-16-D	RNJC-ADMY-24-16-E	RNJC-ADMY-24-16-F	RNJC-ADMY-24-16-G
		28	16	RNJC-ADMY-28-16-A	RNJC-ADMY-28-16-D	RNJC-ADMY-28-16-E	RNJC-ADMY-28-16-F	RNJC-ADMY-28-16-G
		28	24	RNJC-ADMY-28-24-A	RNJC-ADMY-28-24-D	RNJC-ADMY-28-24-E	RNJC-ADMY-28-24-F	RNJC-ADMY-28-24-G

◆丸端子付きタイプ（※パネルマウントはフランジ型になります。）

形状仕様タイプ	外形イメージ図（単位：mm）	シェルサイズ	芯数	ケーブルタイプ別型式					指定長（m）
形状仕様タイプ	外形イメージ図（単位：mm）	シェルサイズ	芯数	Aケーブル VCTF 0.5～2.0mm² 300V（灰）シールドなし	Dケーブル（電源向き） NASVCTF 0.5～2.0mm² 300V（紺）耐油・柔軟シールドなし	Eケーブル（信号向き） NAMFSB 0.2mm² 150V（紺） UL・耐屈曲・耐油・柔軟シールド付	Fケーブル（電源向き） NA3UCR 0.5～2.0mm² 300V（紺） UL/CE・耐屈曲・耐油シールドなし	Gケーブル（信号向き） NAVCSB 0.2mm² 150V（紺） UL・耐油・柔軟シールド付	指定長（m）
PFR （メス・丸端子）		16	3	RNJC-PFR-16-3-A	RNJC-PFR-16-3-D	RNJC-PFR-16-3-E	RNJC-PFR-16-3-F	RNJC-PFR-16-3-G	0.2～50 0.1m毎に指定可
		16	5	RNJC-PFR-16-5-A	RNJC-PFR-16-5-D	RNJC-PFR-16-5-E	RNJC-PFR-16-5-F	RNJC-PFR-16-5-G
		20	3	RNJC-PFR-20-3-A	RNJC-PFR-20-3-D	RNJC-PFR-20-3-E	RNJC-PFR-20-3-F	RNJC-PFR-20-3-G
			4	RNJC-PFR-20-4-A	RNJC-PFR-20-4-D	RNJC-PFR-20-4-E	RNJC-PFR-20-4-F	RNJC-PFR-20-4-G
			5	RNJC-PFR-20-5-A	RNJC-PFR-20-5-D	RNJC-PFR-20-5-E	RNJC-PFR-20-5-F	RNJC-PFR-20-5-G
			7	RNJC-PFR-20-7-A	RNJC-PFR-20-7-D	RNJC-PFR-20-7-E	RNJC-PFR-20-7-F	RNJC-PFR-20-7-G
			12	RNJC-PFR-20-12-A	RNJC-PFR-20-12-D	RNJC-PFR-20-12-E	RNJC-PFR-20-12-F	RNJC-PFR-20-12-G
		24	4	RNJC-PFR-24-4-A	RNJC-PFR-24-4-D	RNJC-PFR-24-4-E	RNJC-PFR-24-4-F	RNJC-PFR-24-4-G
			5	RNJC-PFR-24-5-A	RNJC-PFR-24-5-D	RNJC-PFR-24-5-E	RNJC-PFR-24-5-F	RNJC-PFR-24-5-G
			10	RNJC-PFR-24-10-A	RNJC-PFR-24-10-D	RNJC-PFR-24-10-E	RNJC-PFR-24-10-F	RNJC-PFR-24-10-G
			14	RNJC-PFR-24-14-A	RNJC-PFR-24-14-D	RNJC-PFR-24-14-E	RNJC-PFR-24-14-F	RNJC-PFR-24-14-G
			16	RNJC-PFR-24-16-A	RNJC-PFR-24-16-D	RNJC-PFR-24-16-E	RNJC-PFR-24-16-F	RNJC-PFR-24-16-G
		28	16	RNJC-PFR-28-16-A	RNJC-PFR-28-16-D	RNJC-PFR-28-16-E	RNJC-PFR-28-16-F	RNJC-PFR-28-16-G
		28	24	RNJC-PFR-28-24-A	RNJC-PFR-28-24-D	RNJC-PFR-28-24-E	RNJC-PFR-28-24-F	RNJC-PFR-28-24-G
PMR （オス・丸端子）		16	3	RNJC-PMR-16-3-A	RNJC-PMR-16-3-D	RNJC-PMR-16-3-E	RNJC-PMR-16-3-F	RNJC-PMR-16-3-G
		16	5	RNJC-PMR-16-5-A	RNJC-PMR-16-5-D	RNJC-PMR-16-5-E	RNJC-PMR-16-5-F	RNJC-PMR-16-5-G
		20	3	RNJC-PMR-20-3-A	RNJC-PMR-20-3-D	RNJC-PMR-20-3-E	RNJC-PMR-20-3-F	RNJC-PMR-20-3-G
			4	RNJC-PMR-20-4-A	RNJC-PMR-20-4-D	RNJC-PMR-20-4-E	RNJC-PMR-20-4-F	RNJC-PMR-20-4-G
			5	RNJC-PMR-20-5-A	RNJC-PMR-20-5-D	RNJC-PMR-20-5-E	RNJC-PMR-20-5-F	RNJC-PMR-20-5-G
			7	RNJC-PMR-20-7-A	RNJC-PMR-20-7-D	RNJC-PMR-20-7-E	RNJC-PMR-20-7-F	RNJC-PMR-20-7-G
			12	RNJC-PMR-20-12-A	RNJC-PMR-20-12-D	RNJC-PMR-20-12-E	RNJC-PMR-20-12-F	RNJC-PMR-20-12-G
		24	4	RNJC-PMR-24-4-A	RNJC-PMR-24-4-D	RNJC-PMR-24-4-E	RNJC-PMR-24-4-F	RNJC-PMR-24-4-G
			5	RNJC-PMR-24-5-A	RNJC-PMR-24-5-D	RNJC-PMR-24-5-E	RNJC-PMR-24-5-F	RNJC-PMR-24-5-G
			10	RNJC-PMR-24-10-A	RNJC-PMR-24-10-D	RNJC-PMR-24-10-E	RNJC-PMR-24-10-F	RNJC-PMR-24-10-G
			14	RNJC-PMR-24-14-A	RNJC-PMR-24-14-D	RNJC-PMR-24-14-E	RNJC-PMR-24-14-F	RNJC-PMR-24-14-G
			16	RNJC-PMR-24-16-A	RNJC-PMR-24-16-D	RNJC-PMR-24-16-E	RNJC-PMR-24-16-F	RNJC-PMR-24-16-G
		28	16	RNJC-PMR-28-16-A	RNJC-PMR-28-16-D	RNJC-PMR-28-16-E	RNJC-PMR-28-16-F	RNJC-PMR-28-16-G
		28	24	RNJC-PMR-28-24-A	RNJC-PMR-28-24-D	RNJC-PMR-28-24-E	RNJC-PMR-28-24-F	RNJC-PMR-28-24-G
RFR （メスパネルマウント・丸端子）		16	3	RNJC-RFR-16-3-A	RNJC-RFR-16-3-D	RNJC-RFR-16-3-E	RNJC-RFR-16-3-F	RNJC-RFR-16-3-G	0.2～50 0.1m毎に指定可
		16	5	RNJC-RFR-16-5-A	RNJC-RFR-16-5-D	RNJC-RFR-16-5-E	RNJC-RFR-16-5-F	RNJC-RFR-16-5-G
		20	3	RNJC-RFR-20-3-A	RNJC-RFR-20-3-D	RNJC-RFR-20-3-E	RNJC-RFR-20-3-F	RNJC-RFR-20-3-G
			4	RNJC-RFR-20-4-A	RNJC-RFR-20-4-D	RNJC-RFR-20-4-E	RNJC-RFR-20-4-F	RNJC-RFR-20-4-G
			5	RNJC-RFR-20-5-A	RNJC-RFR-20-5-D	RNJC-RFR-20-5-E	RNJC-RFR-20-5-F	RNJC-RFR-20-5-G
			7	RNJC-RFR-20-7-A	RNJC-RFR-20-7-D	RNJC-RFR-20-7-E	RNJC-RFR-20-7-F	RNJC-RFR-20-7-G
			12	RNJC-RFR-20-12-A	RNJC-RFR-20-12-D	RNJC-RFR-20-12-E	RNJC-RFR-20-12-F	RNJC-RFR-20-12-G
		24	4	RNJC-RFR-24-4-A	RNJC-RFR-24-4-D	RNJC-RFR-24-4-E	RNJC-RFR-24-4-F	RNJC-RFR-24-4-G
			5	RNJC-RFR-24-5-A	RNJC-RFR-24-5-D	RNJC-RFR-24-5-E	RNJC-RFR-24-5-F	RNJC-RFR-24-5-G
			10	RNJC-RFR-24-10-A	RNJC-RFR-24-10-D	RNJC-RFR-24-10-E	RNJC-RFR-24-10-F	RNJC-RFR-24-10-G
			14	RNJC-RFR-24-14-A	RNJC-RFR-24-14-D	RNJC-RFR-24-14-E	RNJC-RFR-24-14-F	RNJC-RFR-24-14-G
			16	RNJC-RFR-24-16-A	RNJC-RFR-24-16-D	RNJC-RFR-24-16-E	RNJC-RFR-24-16-F	RNJC-RFR-24-16-G
		28	16	RNJC-RFR-28-16-A	RNJC-RFR-28-16-D	RNJC-RFR-28-16-E	RNJC-RFR-28-16-F	RNJC-RFR-28-16-G
		28	24	RNJC-RFR-28-24-A	RNJC-RFR-28-24-D	RNJC-RFR-28-24-E	RNJC-RFR-28-24-F	RNJC-RFR-28-24-G
RMR （オスパネルマウント・丸端子）		16	3	RNJC-RMR-16-3-A	RNJC-RMR-16-3-D	RNJC-RMR-16-3-E	RNJC-RMR-16-3-F	RNJC-RMR-16-3-G
		16	5	RNJC-RMR-16-5-A	RNJC-RMR-16-5-D	RNJC-RMR-16-5-E	RNJC-RMR-16-5-F	RNJC-RMR-16-5-G
		20	3	RNJC-RMR-20-3-A	RNJC-RMR-20-3-D	RNJC-RMR-20-3-E	RNJC-RMR-20-3-F	RNJC-RMR-20-3-G
			4	RNJC-RMR-20-4-A	RNJC-RMR-20-4-D	RNJC-RMR-20-4-E	RNJC-RMR-20-4-F	RNJC-RMR-20-4-G
			5	RNJC-RMR-20-5-A	RNJC-RMR-20-5-D	RNJC-RMR-20-5-E	RNJC-RMR-20-5-F	RNJC-RMR-20-5-G
			7	RNJC-RMR-20-7-A	RNJC-RMR-20-7-D	RNJC-RMR-20-7-E	RNJC-RMR-20-7-F	RNJC-RMR-20-7-G
			12	RNJC-RMR-20-12-A	RNJC-RMR-20-12-D	RNJC-RMR-20-12-E	RNJC-RMR-20-12-F	RNJC-RMR-20-12-G
		24	4	RNJC-RMR-24-4-A	RNJC-RMR-24-4-D	RNJC-RMR-24-4-E	RNJC-RMR-24-4-F	RNJC-RMR-24-4-G
			5	RNJC-RMR-24-5-A	RNJC-RMR-24-5-D	RNJC-RMR-24-5-E	RNJC-RMR-24-5-F	RNJC-RMR-24-5-G
			10	RNJC-RMR-24-10-A	RNJC-RMR-24-10-D	RNJC-RMR-24-10-E	RNJC-RMR-24-10-F	RNJC-RMR-24-10-G
			14	RNJC-RMR-24-14-A	RNJC-RMR-24-14-D	RNJC-RMR-24-14-E	RNJC-RMR-24-14-F	RNJC-RMR-24-14-G
			16	RNJC-RMR-24-16-A	RNJC-RMR-24-16-D	RNJC-RMR-24-16-E	RNJC-RMR-24-16-F	RNJC-RMR-24-16-G
		28	16	RNJC-RMR-28-16-A	RNJC-RMR-28-16-D	RNJC-RMR-28-16-E	RNJC-RMR-28-16-F	RNJC-RMR-28-16-G
		28	24	RNJC-RMR-28-24-A	RNJC-RMR-28-24-D	RNJC-RMR-28-24-E	RNJC-RMR-28-24-F	RNJC-RMR-28-24-G
ADFR （メス中継・丸端子）		16	3	RNJC-ADFR-16-3-A	RNJC-ADFR-16-3-D	RNJC-ADFR-16-3-E	RNJC-ADFR-16-3-F	RNJC-ADFR-16-3-G	0.2～50 0.1m毎に指定可
		16	5	RNJC-ADFR-16-5-A	RNJC-ADFR-16-5-D	RNJC-ADFR-16-5-E	RNJC-ADFR-16-5-F	RNJC-ADFR-16-5-G
		20	3	RNJC-ADFR-20-3-A	RNJC-ADFR-20-3-D	RNJC-ADFR-20-3-E	RNJC-ADFR-20-3-F	RNJC-ADFR-20-3-G
			4	RNJC-ADFR-20-4-A	RNJC-ADFR-20-4-D	RNJC-ADFR-20-4-E	RNJC-ADFR-20-4-F	RNJC-ADFR-20-4-G
			5	RNJC-ADFR-20-5-A	RNJC-ADFR-20-5-D	RNJC-ADFR-20-5-E	RNJC-ADFR-20-5-F	RNJC-ADFR-20-5-G
			7	RNJC-ADFR-20-7-A	RNJC-ADFR-20-7-D	RNJC-ADFR-20-7-E	RNJC-ADFR-20-7-F	RNJC-ADFR-20-7-G
			12	RNJC-ADFR-20-12-A	RNJC-ADFR-20-12-D	RNJC-ADFR-20-12-E	RNJC-ADFR-20-12-F	RNJC-ADFR-20-12-G
		24	4	RNJC-ADFR-24-4-A	RNJC-ADFR-24-4-D	RNJC-ADFR-24-4-E	RNJC-ADFR-24-4-F	RNJC-ADFR-24-4-G
			5	RNJC-ADFR-24-5-A	RNJC-ADFR-24-5-D	RNJC-ADFR-24-5-E	RNJC-ADFR-24-5-F	RNJC-ADFR-24-5-G
			10	RNJC-ADFR-24-10-A	RNJC-ADFR-24-10-D	RNJC-ADFR-24-10-E	RNJC-ADFR-24-10-F	RNJC-ADFR-24-10-G
			14	RNJC-ADFR-24-14-A	RNJC-ADFR-24-14-D	RNJC-ADFR-24-14-E	RNJC-ADFR-24-14-F	RNJC-ADFR-24-14-G
			16	RNJC-ADFR-24-16-A	RNJC-ADFR-24-16-D	RNJC-ADFR-24-16-E	RNJC-ADFR-24-16-F	RNJC-ADFR-24-16-G
		28	16	RNJC-ADFR-28-16-A	RNJC-ADFR-28-16-D	RNJC-ADFR-28-16-E	RNJC-ADFR-28-16-F	RNJC-ADFR-28-16-G
		28	24	RNJC-ADFR-28-24-A	RNJC-ADFR-28-24-D	RNJC-ADFR-28-24-E	RNJC-ADFR-28-24-F	RNJC-ADFR-28-24-G
ADMR （オス中継・丸端子）		16	3	RNJC-ADMR-16-3-A	RNJC-ADMR-16-3-D	RNJC-ADMR-16-3-E	RNJC-ADMR-16-3-F	RNJC-ADMR-16-3-G
		16	5	RNJC-ADMR-16-5-A	RNJC-ADMR-16-5-D	RNJC-ADMR-16-5-E	RNJC-ADMR-16-5-F	RNJC-ADMR-16-5-G
		20	3	RNJC-ADMR-20-3-A	RNJC-ADMR-20-3-D	RNJC-ADMR-20-3-E	RNJC-ADMR-20-3-F	RNJC-ADMR-20-3-G
			4	RNJC-ADMR-20-4-A	RNJC-ADMR-20-4-D	RNJC-ADMR-20-4-E	RNJC-ADMR-20-4-F	RNJC-ADMR-20-4-G
			5	RNJC-ADMR-20-5-A	RNJC-ADMR-20-5-D	RNJC-ADMR-20-5-E	RNJC-ADMR-20-5-F	RNJC-ADMR-20-5-G
			7	RNJC-ADMR-20-7-A	RNJC-ADMR-20-7-D	RNJC-ADMR-20-7-E	RNJC-ADMR-20-7-F	RNJC-ADMR-20-7-G
			12	RNJC-ADMR-20-12-A	RNJC-ADMR-20-12-D	RNJC-ADMR-20-12-E	RNJC-ADMR-20-12-F	RNJC-ADMR-20-12-G
		24	4	RNJC-ADMR-24-4-A	RNJC-ADMR-24-4-D	RNJC-ADMR-24-4-E	RNJC-ADMR-24-4-F	RNJC-ADMR-24-4-G
			5	RNJC-ADMR-24-5-A	RNJC-ADMR-24-5-D	RNJC-ADMR-24-5-E	RNJC-ADMR-24-5-F	RNJC-ADMR-24-5-G
			10	RNJC-ADMR-24-10-A	RNJC-ADMR-24-10-D	RNJC-ADMR-24-10-E	RNJC-ADMR-24-10-F	RNJC-ADMR-24-10-G
			14	RNJC-ADMR-24-14-A	RNJC-ADMR-24-14-D	RNJC-ADMR-24-14-E	RNJC-ADMR-24-14-F	RNJC-ADMR-24-14-G
			16	RNJC-ADMR-24-16-A	RNJC-ADMR-24-16-D	RNJC-ADMR-24-16-E	RNJC-ADMR-24-16-F	RNJC-ADMR-24-16-G
		28	16	RNJC-ADMR-28-16-A	RNJC-ADMR-28-16-D	RNJC-ADMR-28-16-E	RNJC-ADMR-28-16-F	RNJC-ADMR-28-16-G
		28	24	RNJC-ADMR-28-24-A	RNJC-ADMR-28-24-D	RNJC-ADMR-28-24-E	RNJC-ADMR-28-24-F	RNJC-ADMR-28-24-G

◆両端コネクタ付きタイプ（※パネルマウントはフランジ型になります。）

形状仕様タイプ	外形イメージ図（単位：mm）	シェルサイズ	芯数	ケーブルタイプ別型式					指定長（m）
形状仕様タイプ	外形イメージ図（単位：mm）	シェルサイズ	芯数	Aケーブル VCTF 0.5～2.0mm² 300V（灰）シールドなし	Dケーブル（電源向き） NASVCTF 0.5～2.0mm² 300V（紺）耐油・柔軟シールドなし	Eケーブル（信号向き） NAMFSB 0.2mm² 150V（紺） UL・耐屈曲・耐油・柔軟シールド付	Fケーブル（電源向き） NA3UCR 0.5～2.0mm² 300V（紺） UL/CE・耐屈曲・耐油シールドなし	Gケーブル（信号向き） NAVCSB 0.2mm² 150V（紺） UL・耐油・柔軟シールド付	指定長（m）
PFPF （メス・メス）		16	3	RNJC-PFPF-16-3-A	RNJC-PFPF-16-3-D	RNJC-PFPF-16-3-E	RNJC-PFPF-16-3-F	RNJC-PFPF-16-3-G	0.2～50 0.1m毎に指定可
		16	5	RNJC-PFPF-16-5-A	RNJC-PFPF-16-5-D	RNJC-PFPF-16-5-E	RNJC-PFPF-16-5-F	RNJC-PFPF-16-5-G
		20	3	RNJC-PFPF-20-3-A	RNJC-PFPF-20-3-D	RNJC-PFPF-20-3-E	RNJC-PFPF-20-3-F	RNJC-PFPF-20-3-G
			4	RNJC-PFPF-20-4-A	RNJC-PFPF-20-4-D	RNJC-PFPF-20-4-E	RNJC-PFPF-20-4-F	RNJC-PFPF-20-4-G
			5	RNJC-PFPF-20-5-A	RNJC-PFPF-20-5-D	RNJC-PFPF-20-5-E	RNJC-PFPF-20-5-F	RNJC-PFPF-20-5-G
			7	RNJC-PFPF-20-7-A	RNJC-PFPF-20-7-D	RNJC-PFPF-20-7-E	RNJC-PFPF-20-7-F	RNJC-PFPF-20-7-G
			12	RNJC-PFPF-20-12-A	RNJC-PFPF-20-12-D	RNJC-PFPF-20-12-E	RNJC-PFPF-20-12-F	RNJC-PFPF-20-12-G
		24	4	RNJC-PFPF-24-4-A	RNJC-PFPF-24-4-D	RNJC-PFPF-24-4-E	RNJC-PFPF-24-4-F	RNJC-PFPF-24-4-G
			5	RNJC-PFPF-24-5-A	RNJC-PFPF-24-5-D	RNJC-PFPF-24-5-E	RNJC-PFPF-24-5-F	RNJC-PFPF-24-5-G
			10	RNJC-PFPF-24-10-A	RNJC-PFPF-24-10-D	RNJC-PFPF-24-10-E	RNJC-PFPF-24-10-F	RNJC-PFPF-24-10-G
			14	RNJC-PFPF-24-14-A	RNJC-PFPF-24-14-D	RNJC-PFPF-24-14-E	RNJC-PFPF-24-14-F	RNJC-PFPF-24-14-G
			16	RNJC-PFPF-24-16-A	RNJC-PFPF-24-16-D	RNJC-PFPF-24-16-E	RNJC-PFPF-24-16-F	RNJC-PFPF-24-16-G
		28	16	RNJC-PFPF-28-16-A	RNJC-PFPF-28-16-D	RNJC-PFPF-28-16-E	RNJC-PFPF-28-16-F	RNJC-PFPF-28-16-G
		28	24	RNJC-PFPF-28-24-A	RNJC-PFPF-28-24-D	RNJC-PFPF-28-24-E	RNJC-PFPF-28-24-F	RNJC-PFPF-28-24-G
PFPM （メス・オス）		16	3	RNJC-PFPM-16-3-A	RNJC-PFPM-16-3-D	RNJC-PFPM-16-3-E	RNJC-PFPM-16-3-F	RNJC-PFPM-16-3-G
		16	5	RNJC-PFPM-16-5-A	RNJC-PFPM-16-5-D	RNJC-PFPM-16-5-E	RNJC-PFPM-16-5-F	RNJC-PFPM-16-5-G
		20	3	RNJC-PFPM-20-3-A	RNJC-PFPM-20-3-D	RNJC-PFPM-20-3-E	RNJC-PFPM-20-3-F	RNJC-PFPM-20-3-G
			4	RNJC-PFPM-20-4-A	RNJC-PFPM-20-4-D	RNJC-PFPM-20-4-E	RNJC-PFPM-20-4-F	RNJC-PFPM-20-4-G
			5	RNJC-PFPM-20-5-A	RNJC-PFPM-20-5-D	RNJC-PFPM-20-5-E	RNJC-PFPM-20-5-F	RNJC-PFPM-20-5-G
			7	RNJC-PFPM-20-7-A	RNJC-PFPM-20-7-D	RNJC-PFPM-20-7-E	RNJC-PFPM-20-7-F	RNJC-PFPM-20-7-G
			12	RNJC-PFPM-20-12-A	RNJC-PFPM-20-12-D	RNJC-PFPM-20-12-E	RNJC-PFPM-20-12-F	RNJC-PFPM-20-12-G
		24	4	RNJC-PFPM-24-4-A	RNJC-PFPM-24-4-D	RNJC-PFPM-24-4-E	RNJC-PFPM-24-4-F	RNJC-PFPM-24-4-G
			5	RNJC-PFPM-24-5-A	RNJC-PFPM-24-5-D	RNJC-PFPM-24-5-E	RNJC-PFPM-24-5-F	RNJC-PFPM-24-5-G
			10	RNJC-PFPM-24-10-A	RNJC-PFPM-24-10-D	RNJC-PFPM-24-10-E	RNJC-PFPM-24-10-F	RNJC-PFPM-24-10-G
			14	RNJC-PFPM-24-14-A	RNJC-PFPM-24-14-D	RNJC-PFPM-24-14-E	RNJC-PFPM-24-14-F	RNJC-PFPM-24-14-G
			16	RNJC-PFPM-24-16-A	RNJC-PFPM-24-16-D	RNJC-PFPM-24-16-E	RNJC-PFPM-24-16-F	RNJC-PFPM-24-16-G
		28	16	RNJC-PFPM-28-16-A	RNJC-PFPM-28-16-D	RNJC-PFPM-28-16-E	RNJC-PFPM-28-16-F	RNJC-PFPM-28-16-G
		28	24	RNJC-PFPM-28-24-A	RNJC-PFPM-28-24-D	RNJC-PFPM-28-24-E	RNJC-PFPM-28-24-F	RNJC-PFPM-28-24-G
PMPM （オス・オス）		16	3	RNJC-PMPM-16-3-A	RNJC-PMPM-16-3-D	RNJC-PMPM-16-3-E	RNJC-PMPM-16-3-F	RNJC-PMPM-16-3-G
		16	5	RNJC-PMPM-16-5-A	RNJC-PMPM-16-5-D	RNJC-PMPM-16-5-E	RNJC-PMPM-16-5-F	RNJC-PMPM-16-5-G
		20	3	RNJC-PMPM-20-3-A	RNJC-PMPM-20-3-D	RNJC-PMPM-20-3-E	RNJC-PMPM-20-3-F	RNJC-PMPM-20-3-G
			4	RNJC-PMPM-20-4-A	RNJC-PMPM-20-4-D	RNJC-PMPM-20-4-E	RNJC-PMPM-20-4-F	RNJC-PMPM-20-4-G
			5	RNJC-PMPM-20-5-A	RNJC-PMPM-20-5-D	RNJC-PMPM-20-5-E	RNJC-PMPM-20-5-F	RNJC-PMPM-20-5-G
			7	RNJC-PMPM-20-7-A	RNJC-PMPM-20-7-D	RNJC-PMPM-20-7-E	RNJC-PMPM-20-7-F	RNJC-PMPM-20-7-G
			12	RNJC-PMPM-20-12-A	RNJC-PMPM-20-12-D	RNJC-PMPM-20-12-E	RNJC-PMPM-20-12-F	RNJC-PMPM-20-12-G
		24	4	RNJC-PMPM-24-4-A	RNJC-PMPM-24-4-D	RNJC-PMPM-24-4-E	RNJC-PMPM-24-4-F	RNJC-PMPM-24-4-G
			5	RNJC-PMPM-24-5-A	RNJC-PMPM-24-5-D	RNJC-PMPM-24-5-E	RNJC-PMPM-24-5-F	RNJC-PMPM-24-5-G
			10	RNJC-PMPM-24-10-A	RNJC-PMPM-24-10-D	RNJC-PMPM-24-10-E	RNJC-PMPM-24-10-F	RNJC-PMPM-24-10-G
			14	RNJC-PMPM-24-14-A	RNJC-PMPM-24-14-D	RNJC-PMPM-24-14-E	RNJC-PMPM-24-14-F	RNJC-PMPM-24-14-G
			16	RNJC-PMPM-24-16-A	RNJC-PMPM-24-16-D	RNJC-PMPM-24-16-E	RNJC-PMPM-24-16-F	RNJC-PMPM-24-16-G
		28	16	RNJC-PMPM-28-16-A	RNJC-PMPM-28-16-D	RNJC-PMPM-28-16-E	RNJC-PMPM-28-16-F	RNJC-PMPM-28-16-G
		28	24	RNJC-PMPM-28-24-A	RNJC-PMPM-28-24-D	RNJC-PMPM-28-24-E	RNJC-PMPM-28-24-F	RNJC-PMPM-28-24-G
ADFPF （中継メス・メス）		16	3	RNJC-ADFPF-16-3-A	RNJC-ADFPF-16-3-D	RNJC-ADFPF-16-3-E	RNJC-ADFPF-16-3-F	取扱いなし	0.2～50 0.1m毎に指定可
		16	5	RNJC-ADFPF-16-5-A	RNJC-ADFPF-16-5-D	RNJC-ADFPF-16-5-E	RNJC-ADFPF-16-5-F	取扱いなし
		20	3	RNJC-ADFPF-20-3-A	RNJC-ADFPF-20-3-D	RNJC-ADFPF-20-3-E	RNJC-ADFPF-20-3-F	取扱いなし
			4	RNJC-ADFPF-20-4-A	RNJC-ADFPF-20-4-D	RNJC-ADFPF-20-4-E	RNJC-ADFPF-20-4-F	取扱いなし
			5	RNJC-ADFPF-20-5-A	RNJC-ADFPF-20-5-D	RNJC-ADFPF-20-5-E	RNJC-ADFPF-20-5-F	取扱いなし
			7	RNJC-ADFPF-20-7-A	RNJC-ADFPF-20-7-D	RNJC-ADFPF-20-7-E	RNJC-ADFPF-20-7-F	取扱いなし
			12	RNJC-ADFPF-20-12-A	RNJC-ADFPF-20-12-D	RNJC-ADFPF-20-12-E	RNJC-ADFPF-20-12-F	取扱いなし
		24	4	RNJC-ADFPF-24-4-A	RNJC-ADFPF-24-4-D	RNJC-ADFPF-24-4-E	RNJC-ADFPF-24-4-F	取扱いなし
			5	RNJC-ADFPF-24-5-A	RNJC-ADFPF-24-5-D	RNJC-ADFPF-24-5-E	RNJC-ADFPF-24-5-F	取扱いなし
			10	RNJC-ADFPF-24-10-A	RNJC-ADFPF-24-10-D	RNJC-ADFPF-24-10-E	RNJC-ADFPF-24-10-F	取扱いなし
			14	RNJC-ADFPF-24-14-A	RNJC-ADFPF-24-14-D	RNJC-ADFPF-24-14-E	RNJC-ADFPF-24-14-F	取扱いなし
			16	RNJC-ADFPF-24-16-A	RNJC-ADFPF-24-16-D	RNJC-ADFPF-24-16-E	RNJC-ADFPF-24-16-F	取扱いなし
		28	16	RNJC-ADFPF-28-16-A	RNJC-ADFPF-28-16-D	RNJC-ADFPF-28-16-E	RNJC-ADFPF-28-16-F	取扱いなし
		28	24	RNJC-ADFPF-28-24-A	RNJC-ADFPF-28-24-D	RNJC-ADFPF-28-24-E	RNJC-ADFPF-28-24-F	取扱いなし
ADFPM （中継メス・オス）		16	3	RNJC-ADFPM-16-3-A	RNJC-ADFPM-16-3-D	RNJC-ADFPM-16-3-E	RNJC-ADFPM-16-3-F	取扱いなし
		16	5	RNJC-ADFPM-16-5-A	RNJC-ADFPM-16-5-D	RNJC-ADFPM-16-5-E	RNJC-ADFPM-16-5-F	取扱いなし
		20	3	RNJC-ADFPM-20-3-A	RNJC-ADFPM-20-3-D	RNJC-ADFPM-20-3-E	RNJC-ADFPM-20-3-F	取扱いなし
			4	RNJC-ADFPM-20-4-A	RNJC-ADFPM-20-4-D	RNJC-ADFPM-20-4-E	RNJC-ADFPM-20-4-F	取扱いなし
			5	RNJC-ADFPM-20-5-A	RNJC-ADFPM-20-5-D	RNJC-ADFPM-20-5-E	RNJC-ADFPM-20-5-F	取扱いなし
			7	RNJC-ADFPM-20-7-A	RNJC-ADFPM-20-7-D	RNJC-ADFPM-20-7-E	RNJC-ADFPM-20-7-F	取扱いなし
			12	RNJC-ADFPM-20-12-A	RNJC-ADFPM-20-12-D	RNJC-ADFPM-20-12-E	RNJC-ADFPM-20-12-F	取扱いなし
		24	4	RNJC-ADFPM-24-4-A	RNJC-ADFPM-24-4-D	RNJC-ADFPM-24-4-E	RNJC-ADFPM-24-4-F	取扱いなし
			5	RNJC-ADFPM-24-5-A	RNJC-ADFPM-24-5-D	RNJC-ADFPM-24-5-E	RNJC-ADFPM-24-5-F	取扱いなし
			10	RNJC-ADFPM-24-10-A	RNJC-ADFPM-24-10-D	RNJC-ADFPM-24-10-E	RNJC-ADFPM-24-10-F	取扱いなし
			14	RNJC-ADFPM-24-14-A	RNJC-ADFPM-24-14-D	RNJC-ADFPM-24-14-E	RNJC-ADFPM-24-14-F	取扱いなし
			16	RNJC-ADFPM-24-16-A	RNJC-ADFPM-24-16-D	RNJC-ADFPM-24-16-E	RNJC-ADFPM-24-16-F	取扱いなし
		28	16	RNJC-ADFPM-28-16-A	RNJC-ADFPM-28-16-D	RNJC-ADFPM-28-16-E	RNJC-ADFPM-28-16-F	取扱いなし
		28	24	RNJC-ADFPM-28-24-A	RNJC-ADFPM-28-24-D	RNJC-ADFPM-28-24-E	RNJC-ADFPM-28-24-F	RNJC-ADFPM-28-24-G
ADMPF （中継オス・メス）		16	3	RNJC-ADMPF-16-3-A	RNJC-ADMPF-16-3-D	RNJC-ADMPF-16-3-E	RNJC-ADMPF-16-3-F	取扱いなし	0.2～50 0.1m毎に指定可
		16	5	RNJC-ADMPF-16-5-A	RNJC-ADMPF-16-5-D	RNJC-ADMPF-16-5-E	RNJC-ADMPF-16-5-F	取扱いなし
		20	3	RNJC-ADMPF-20-3-A	RNJC-ADMPF-20-3-D	RNJC-ADMPF-20-3-E	RNJC-ADMPF-20-3-F	取扱いなし
			4	RNJC-ADMPF-20-4-A	RNJC-ADMPF-20-4-D	RNJC-ADMPF-20-4-E	RNJC-ADMPF-20-4-F	取扱いなし
			5	RNJC-ADMPF-20-5-A	RNJC-ADMPF-20-5-D	RNJC-ADMPF-20-5-E	RNJC-ADMPF-20-5-F	取扱いなし
			7	RNJC-ADMPF-20-7-A	RNJC-ADMPF-20-7-D	RNJC-ADMPF-20-7-E	RNJC-ADMPF-20-7-F	取扱いなし
			12	RNJC-ADMPF-20-12-A	RNJC-ADMPF-20-12-D	RNJC-ADMPF-20-12-E	RNJC-ADMPF-20-12-F	取扱いなし
		24	4	RNJC-ADMPF-24-4-A	RNJC-ADMPF-24-4-D	RNJC-ADMPF-24-4-E	RNJC-ADMPF-24-4-F	取扱いなし
			5	RNJC-ADMPF-24-5-A	RNJC-ADMPF-24-5-D	RNJC-ADMPF-24-5-E	RNJC-ADMPF-24-5-F	取扱いなし
			10	RNJC-ADMPF-24-10-A	RNJC-ADMPF-24-10-D	RNJC-ADMPF-24-10-E	RNJC-ADMPF-24-10-F	取扱いなし
			14	RNJC-ADMPF-24-14-A	RNJC-ADMPF-24-14-D	RNJC-ADMPF-24-14-E	RNJC-ADMPF-24-14-F	取扱いなし
			16	RNJC-ADMPF-24-16-A	RNJC-ADMPF-24-16-D	RNJC-ADMPF-24-16-E	RNJC-ADMPF-24-16-F	取扱いなし
		28	16	RNJC-ADMPF-28-16-A	RNJC-ADMPF-28-16-D	RNJC-ADMPF-28-16-E	RNJC-ADMPF-28-16-F	取扱いなし
		28	24	RNJC-ADMPF-28-24-A	RNJC-ADMPF-28-24-D	RNJC-ADMPF-28-24-E	RNJC-ADMPF-28-24-F	取扱いなし
ADMPM （中継オス・オス）		16	3	RNJC-ADMPM-16-3-A	RNJC-ADMPM-16-3-D	RNJC-ADMPM-16-3-E	RNJC-ADMPM-16-3-F	取扱いなし
		16	5	RNJC-ADMPM-16-5-A	RNJC-ADMPM-16-5-D	RNJC-ADMPM-16-5-E	RNJC-ADMPM-16-5-F	取扱いなし
		20	3	RNJC-ADMPM-20-3-A	RNJC-ADMPM-20-3-D	RNJC-ADMPM-20-3-E	RNJC-ADMPM-20-3-F	取扱いなし
			4	RNJC-ADMPM-20-4-A	RNJC-ADMPM-20-4-D	RNJC-ADMPM-20-4-E	RNJC-ADMPM-20-4-F	取扱いなし
			5	RNJC-ADMPM-20-5-A	RNJC-ADMPM-20-5-D	RNJC-ADMPM-20-5-E	RNJC-ADMPM-20-5-F	取扱いなし
			7	RNJC-ADMPM-20-7-A	RNJC-ADMPM-20-7-D	RNJC-ADMPM-20-7-E	RNJC-ADMPM-20-7-F	取扱いなし
			12	RNJC-ADMPM-20-12-A	RNJC-ADMPM-20-12-D	RNJC-ADMPM-20-12-E	RNJC-ADMPM-20-12-F	取扱いなし
		24	4	RNJC-ADMPM-24-4-A	RNJC-ADMPM-24-4-D	RNJC-ADMPM-24-4-E	RNJC-ADMPM-24-4-F	取扱いなし
			5	RNJC-ADMPM-24-5-A	RNJC-ADMPM-24-5-D	RNJC-ADMPM-24-5-E	RNJC-ADMPM-24-5-F	取扱いなし
			10	RNJC-ADMPM-24-10-A	RNJC-ADMPM-24-10-D	RNJC-ADMPM-24-10-E	RNJC-ADMPM-24-10-F	取扱いなし
			14	RNJC-ADMPM-24-14-A	RNJC-ADMPM-24-14-D	RNJC-ADMPM-24-14-E	RNJC-ADMPM-24-14-F	取扱いなし
			16	RNJC-ADMPM-24-16-A	RNJC-ADMPM-24-16-D	RNJC-ADMPM-24-16-E	RNJC-ADMPM-24-16-F	取扱いなし
		28	16	RNJC-ADMPM-28-16-A	RNJC-ADMPM-28-16-D	RNJC-ADMPM-28-16-E	RNJC-ADMPM-28-16-F	取扱いなし
		28	24	RNJC-ADMPM-28-24-A	RNJC-ADMPM-28-24-D	RNJC-ADMPM-28-24-E	RNJC-ADMPM-28-24-F	取扱いなし
ADFADF （中継メス・中継メス）		16	3	RNJC-ADFADF-16-3-A	RNJC-ADFADF-16-3-D	RNJC-ADFADF-16-3-E	RNJC-ADFADF-16-3-F	取扱いなし	0.2～50 0.1m毎に指定可
		16	5	RNJC-ADFADF-16-5-A	RNJC-ADFADF-16-5-D	RNJC-ADFADF-16-5-E	RNJC-ADFADF-16-5-F	取扱いなし
		20	3	RNJC-ADFADF-20-3-A	RNJC-ADFADF-20-3-D	RNJC-ADFADF-20-3-E	RNJC-ADFADF-20-3-F	取扱いなし
			4	RNJC-ADFADF-20-4-A	RNJC-ADFADF-20-4-D	RNJC-ADFADF-20-4-E	RNJC-ADFADF-20-4-F	取扱いなし
			5	RNJC-ADFADF-20-5-A	RNJC-ADFADF-20-5-D	RNJC-ADFADF-20-5-E	RNJC-ADFADF-20-5-F	取扱いなし
			7	RNJC-ADFADF-20-7-A	RNJC-ADFADF-20-7-D	RNJC-ADFADF-20-7-E	RNJC-ADFADF-20-7-F	取扱いなし
			12	RNJC-ADFADF-20-12-A	RNJC-ADFADF-20-12-D	RNJC-ADFADF-20-12-E	RNJC-ADFADF-20-12-F	取扱いなし
		24	4	RNJC-ADFADF-24-4-A	RNJC-ADFADF-24-4-D	RNJC-ADFADF-24-4-E	RNJC-ADFADF-24-4-F	取扱いなし
			5	RNJC-ADFADF-24-5-A	RNJC-ADFADF-24-5-D	RNJC-ADFADF-24-5-E	RNJC-ADFADF-24-5-F	取扱いなし
			10	RNJC-ADFADF-24-10-A	RNJC-ADFADF-24-10-D	RNJC-ADFADF-24-10-E	RNJC-ADFADF-24-10-F	取扱いなし
			14	RNJC-ADFADF-24-14-A	RNJC-ADFADF-24-14-D	RNJC-ADFADF-24-14-E	RNJC-ADFADF-24-14-F	取扱いなし
			16	RNJC-ADFADF-24-16-A	RNJC-ADFADF-24-16-D	RNJC-ADFADF-24-16-E	RNJC-ADFADF-24-16-F	取扱いなし
		28	16	RNJC-ADFADF-28-16-A	RNJC-ADFADF-28-16-D	RNJC-ADFADF-28-16-E	RNJC-ADFADF-28-16-F	取扱いなし
		28	24	RNJC-ADFADF-28-24-A	RNJC-ADFADF-28-24-D	RNJC-ADFADF-28-24-E	RNJC-ADFADF-28-24-F	取扱いなし
ADMADM （中継オス・中継オス）		16	3	RNJC-ADMADM-16-3-A	RNJC-ADMADM-16-3-D	RNJC-ADMADM-16-3-E	RNJC-ADMADM-16-3-F	取扱いなし
		16	5	RNJC-ADMADM-16-5-A	RNJC-ADMADM-16-5-D	RNJC-ADMADM-16-5-E	RNJC-ADMADM-16-5-F	取扱いなし
		20	3	RNJC-ADMADM-20-3-A	RNJC-ADMADM-20-3-D	RNJC-ADMADM-20-3-E	RNJC-ADMADM-20-3-F	取扱いなし
			4	RNJC-ADMADM-20-4-A	RNJC-ADMADM-20-4-D	RNJC-ADMADM-20-4-E	RNJC-ADMADM-20-4-F	取扱いなし
			5	RNJC-ADMADM-20-5-A	RNJC-ADMADM-20-5-D	RNJC-ADMADM-20-5-E	RNJC-ADMADM-20-5-F	取扱いなし
			7	RNJC-ADMADM-20-7-A	RNJC-ADMADM-20-7-D	RNJC-ADMADM-20-7-E	RNJC-ADMADM-20-7-F	取扱いなし
			12	RNJC-ADMADM-20-12-A	RNJC-ADMADM-20-12-D	RNJC-ADMADM-20-12-E	RNJC-ADMADM-20-12-F	取扱いなし
		24	4	RNJC-ADMADM-24-4-A	RNJC-ADMADM-24-4-D	RNJC-ADMADM-24-4-E	RNJC-ADMADM-24-4-F	取扱いなし
			5	RNJC-ADMADM-24-5-A	RNJC-ADMADM-24-5-D	RNJC-ADMADM-24-5-E	RNJC-ADMADM-24-5-F	取扱いなし
			10	RNJC-ADMADM-24-10-A	RNJC-ADMADM-24-10-D	RNJC-ADMADM-24-10-E	RNJC-ADMADM-24-10-F	取扱いなし
			14	RNJC-ADMADM-24-14-A	RNJC-ADMADM-24-14-D	RNJC-ADMADM-24-14-E	RNJC-ADMADM-24-14-F	取扱いなし
			16	RNJC-ADMADM-24-16-A	RNJC-ADMADM-24-16-D	RNJC-ADMADM-24-16-E	RNJC-ADMADM-24-16-F	取扱いなし
		28	16	RNJC-ADMADM-28-16-A	RNJC-ADMADM-28-16-D	RNJC-ADMADM-28-16-E	RNJC-ADMADM-28-16-F	取扱いなし
		28	24	RNJC-ADMADM-28-24-A	RNJC-ADMADM-28-24-D	RNJC-ADMADM-28-24-E	RNJC-ADMADM-28-24-F	取扱いなし

コンタクト配列の説明

配列No.
（例）A1	（16-10）

シェルサイズ		配列番号

■部材情報

ケーブル

旧Aケーブル（VCTF）オーナンバ・長岡特殊製


断面積	シェルサイズ
0.5mm²（AWG20）	16-5、20-12、24-14～16、28-24
1.25mm²（AWG16）	16-3、20-4～7、24-10、28-16
2.0mm²（AWG14）	20-3、24-4～5

主な仕様
シース色	グレー
取得規格	電安法（一部除く）
定格電圧	300			V
使用温度範囲	-10～60			℃
難燃性	-
曲げ半径	仕上外径×	6	（固定部）
（mm）		-	（可動部）
※推奨値であり保証値ではございません
〔※ご注意〕 0.3、0.5mm²を装置間にする場合の定格電圧は 100V未満になります。

新Aケーブル（VCTF）富士電線製


断面積	シェルサイズ
0.5mm²（AWG20）	16-5、20-12、24-14～16、28-24
1.25mm²（AWG16）	16-3、20-4～7、24-10、28-16
2.0mm²（AWG14）	20-3、24-4～5

主な仕様
シース色	グレー
取得規格	電安法（一部除く）
定格電圧	300			V
使用温度範囲	-10～60			℃
難燃性	-
曲げ半径	仕上外径×	6	（固定部）
（mm）		-	（可動部）
※推奨値であり保証値ではございません
〔※ご注意〕 0.3、0.5mm²を装置間にする場合の定格電圧は 100V未満になります。

旧Dケーブル（NASVCTF）


断面積	シェルサイズ
0.5mm²（AWG20）	16-5、20-12、24-14～16、28-24
1.25mm²（AWG16）	16-3、20-4～7、24-10、28-16
2.0mm²（AWG14）	20-3、24-4～5

主な仕様
シース色	ネイビー
取得規格	電安法
定格電圧	300			V
使用温度範囲	0～75			℃
難燃性	-
曲げ半径	仕上外径×	6	（固定部）
（mm）		-	（可動部）
※推奨値であり保証値ではございません

新Dケーブル（FMVCTF)


断面積	シェルサイズ
0.5mm²（AWG20）	16-5、20-12、24-14～16、28-24
1.25mm²（AWG16）	16-3、20-4～7、24-10、28-16
2.0mm²（AWG14）	20-3、24-4～5

主な仕様
シース色	黒
取得規格	電安法
定格電圧	300			V
使用温度範囲	-20～60			℃
曲げ半径	仕上外径×	6	（固定部）
※推奨値であり保証値ではございません

旧Eケーブル（NAMFSBSB）


断面積	シェルサイズ
AWG25 （0.2mm²）	全て

主な仕様
シース色	ネイビー
取得規格	ULAWM2576
定格電圧	150			V
使用温度範囲	-20～80			℃
難燃性	VW-1
曲げ半径	仕上外径×	6	（固定部）
（mm）		6	（可動部）
※推奨値であり保証値ではございません

新Eケーブル（ST300RSB）


断面積	シェルサイズ
AWG25 （0.2mm²）	全て

主な仕様
シース色	黒
取得規格	UL21914
定格電圧	300			V
使用温度範囲	0～105			℃
難燃性	HF
曲げ半径	仕上外径×	6	（固定部）
（mm）		6	（可動部）
※推奨値であり保証値ではございません

Fケーブル（NA3UCR）


断面積	シェルサイズ
AWG20（0.5mm²）	16-5、20-12、24-14～16、28-24
AWG16（1.25mm²）	16-3、20-4～7、24-10、28-16
AWG14（2.0mm²）	20-3、24-4～5

主な仕様
シース色	ネイビー
取得規格	ULAWM2517/c-UL/CE対応
定格電圧	300/CE：300/500			V
使用温度範囲	-20～105			℃
難燃性	VW-1
曲げ半径	仕上外径×	6	（固定部）
（mm）		6	（可動部）
※推奨値であり保証値ではございません

旧Gケーブル（NAVCSB）


断面積	シェルサイズ
AWG25 0.2mm²	全て

主な仕様
シース色	ネイビー
取得規格	ULAWM2576/ULAWM2095
定格電圧	150/300			V
使用温度範囲	-20～80			℃
難燃性	VW-1
曲げ半径	仕上外径×	6	（固定部）
（mm）		-	（可動部）
※推奨値であり保証値ではございません
【ココが特長】
ULAWM2095（300V80℃）
ULAWM2576（150V80℃）

新Gケーブル（SS300CMSB）


断面積	シェルサイズ
AWG25 0.2mm²	全て

主な仕様
シース色	ブラック
取得規格	CM/CL3/ULAWM2464
定格電圧	300			V
使用温度範囲	ULAWM　－20~80 ULLISTED　－20~105			℃
難燃性	VW-1
曲げ半径	仕上外径×	6	（固定部）
（mm）		-	（可動部）
※推奨値であり保証値ではございません

コネクタ

材料／仕上

項目	材料	仕上
シェル・防塵キャップ	亜鉛合金	梨地クロムメッキ（NJC）クロムメッキ（MJC）
シェル・防塵キャップ	アルミ合金（シェルサイズ28）	梨地クロムメッキ（NJC）クロムメッキ（MJC）
絶縁体	合成樹脂	ー
コンタクト	銅合金	銀メッキ（NJC）金メッキ（MJC）

絶縁体

※絶縁体の色は順次、緑から青に変更になっております。

特性

項目

特性

定格電流

下表参照

定格電圧

下表参照

耐電圧

最も近接する導体間に規定の電圧を1分間印加しても短絡等の異常がない。

絶縁抵抗

最も近接する導体間を規定の電圧で測定したとき1000MΩ以上である。

接触抵抗

一対のコンタクトを正規の長さまで結合させたときの導体抵抗は5mΩ以下である。

耐振性

JIS C 5025の振動試験を行ったとき、機能上支障がない。接触抵抗は5mΩ以下である。

耐衝撃性

JIS C 5026の衝撃試験を行ったとき、機能上支障がない。接触抵抗は5mΩ以下である。

繰返し動作

抜き差しを500回行ったとき、機能上支障がない。接触抵抗は5mΩ以下である。

耐湿性

JIS C 5023の湿度試験を行ったとき、機能上支障がない。絶縁抵抗は100MΩ以上である。

温度サイクル

JIS C 5030の温度サイクル試験を行ったとき、機能上支障がない。

耐食性

JIS C 5028の塩水噴霧試験を行ったとき、機能上支障がない。接触抵抗は5mΩ以下である。

使用許容温度範囲

シェルサイズ	芯数	使用温度範囲
16	3.5	－25℃～＋85℃
20	2,3,4,5	－40℃～＋100℃
20	7,12	－25℃～＋85℃
24	2,3,4,5	－40℃～＋100℃
24	10,14,16	－25℃～＋85℃
28	16,24	－25℃～＋85℃

商品番号	シェルサイズ	芯数	定格電流（A以下）	定格電圧（V以下）	耐電圧 AC（V）	絶縁抵抗（MΩ以上）	接触抵抗（mΩ以下）	適用電線サイズ		適用電線仕上外径（mm）
商品番号	シェルサイズ	芯数	定格電流（A以下）	定格電圧（V以下）	耐電圧 AC（V）	絶縁抵抗（MΩ以上）	接触抵抗（mΩ以下）	AWG	導体断面積（mm²）	適用電線仕上外径（mm）
NJC	16	3	10	125	1500	2000	3	16	1.25	7.0〜8.5
NJC	16	5	5	125	1000	1000	5	20	0.5	7.0〜8.5
NJC/MJC	20	2,3	15	250	1500	2000	3	14	2	10.0〜12.5
		4,5	10		1500			16	1.25
		7	10		1000			16	1.25
		12	5		1000	1000	5	20	0.5
	24	2,3	20	250	1500	5000	3	12	3.5	11.5〜14.0
		4,5	15		1500	5000		14	2
		10	10		1000	2000		16	1.25
		14,16	5		1000	1000	5	20	0.5
	28	16	10	250	1000	2000	3	16	1.25	13.6〜16.5
	28	24	5	250	1000	1000	5	20	0.5	13.6〜16.5

コンタクト配列図

※この図はオス（ピン）インサート結合面から見た図です。

シェルサイズ・形状記号	16・ADM、RM		16・PM		20・ADM、RM
芯数	3	5	3	5	2	3	4	5
コンタクト配列図
シェルサイズ・形状記号	20・ADM、RM		20・PM
芯数	7	12	2	3	4	5	7	12
コンタクト配列図
シェルサイズ・形状記号	24・ADM、RM							24・PM
芯数	2	3	4	5	10	14	16	2
コンタクト配列図
シェルサイズ・形状記号	24・PM						28・ADM、RM
芯数	3	4	5	10	14	16	16	24
コンタクト配列図
シェルサイズ・形状記号	28・PM
芯数	16	24		組み合わせ方法
コンタクト配列図

：JIS C 5432適合品
：電機用品安定法適合品				※嵌合は○印の関係においてオスとメスの組み合せで行ってください。
：ガイドキー位置
※嵌合はオス（ピン）コネクタとメス（ソケット）コネクタの組み合わせになります。またシェルサイズや芯数も同一のものをご使用ください。

通電状態でのコネクタの抜き挿しは危険です。必ず電源を切ってから行って下さい。

結線作業方法

（1）下記の要領でコネクタを分解する。	電線端末処理寸法

	型式	A（mm）	B（mm）	導体断面積（mm²）	AWG サイズ	コテ先温度（℃）
	NJC-16-3	16	5.2	1.25	16	350
1 止めネジを緩めバレルをエンドベルより外す	NJC-16-5		3.2	0.5	20	280
（反時計回りに回す）。	NJC-20-2	18	7.0	2.0	14	350
2 クランプネジを緩めクランプサドルをエンドベルより外す。	NJC-20-3
止めネジが穴角付き止めネジの場合、六角レンチサイズは、	NJC-20-4		5.2	1.25	16
NJC-16…1.27mm それ以外…1.5mm	NJC-20-5
	NJC-20-7、 MJC-20x-7x
（2）分解した各部品を下図の順でケーブルに通す。	NJC-20-12		3.2	0.5	20	280
注：各部品の順番、向きを間違えないようにしてください。	NJC-24-2	20	8.0	3.5	12	370
	NJC-24-3
	NJC-24-4	21	7.0	2.0	14	350
	NJC-24-5
	NJC-24-10、 MJC-24x-10x		5.2	1.25	16
	NJC-24-14		3.2	0.5	20	280
	NJC-24-16、MJC-24x-16x
	NJC-28-16	22	5.2	1.25	16	350
	NJC-28-24		3.2	0.5	20	280

（3）結線するケーブルのシースおよび絶縁体を取り除き、端末処理を施す。
（4）端末処理を施したケーブルの芯線に予備ハンダを付ける。
注：予備ハンダはケーブルの被覆部までしないでください。
注：仕上がり状態はコンタクトの孔径より小さく、全体にムラのないようにしてください。
（5）ハンダ付け
	1 コンタクトのソルダーポットに予備ハンダを施した電線を差し込む。
	2 コンタクトと芯線をハンダゴテで加熱する。
	3 ハンダを流し込みコンタクトと芯線のすき間を埋める。
	導体断面積（mm²）			使用ハンダゴテ
	0.5			30W
	1.25、2.0			60W
	3.5			100W

（6）下記の要領でコネクタを組み立てる。
	1 バレルを固定し、カップリングナットのネジ部の方を結合側にして装着し、エンドベルを回転させ締付ける。
	シェルサイズ			締め付けトルク（kgf・cm）
	16			10～15
	20
	24
	28			15～20
	2 止めネジを締付ける
	（バレルとエンドベルを手で回して緩まない程度に締付ける）。
	3 クランプネジを締付けクランプサドルをエンドベルに装着する。

丸端子

丸端子	サイズ	1.25-3.5 相当品
	メーカー	大同端子製造
	内径(A)	3.7mm
	外径(B)	6.6mm
	更に詳しく	>>詳細情報はこちら

電気特性

コネクタ種類	コネクタ		Aケーブル			Dケーブル			旧Eケーブル			新Eケーブル			Fケーブル			Gケーブル
シェルサイズ	コネクタ		Aケーブル			Dケーブル			旧Eケーブル			新Eケーブル			Fケーブル			Gケーブル
-芯数）	定格電流	定格電圧	断面積	定格電圧	許容電流	断面積	定格電圧	許容電流	断面積	定格電圧	許容電流	断面積	定格電圧	許容電流	断面積	定格電圧	許容電流	断面積	定格電圧	許容電流
	（A以下）	（V以下）	断面積	定格電圧	A（30℃）	断面積	定格電圧	A（30℃）	断面積	定格電圧	A（30℃）	断面積	定格電圧	A（30℃）	断面積	定格電圧	A（30℃）	断面積	定格電圧	A（30℃）
16-3	10	125	1.25mm² （AWG16）	300V	12	1.25mm² （AWG16）	300V	9	AWG25 （0.2mm²）	150V	4.1	AWG25 （0.2mm²）	300V	4.9	AWG16 （1.25mm²）	300V	13	AWG25 （0.2mm²）	150V	3.8
16-5	5	125	0.5mm² （AWG20）		4	0.5mm² （AWG20）		2			3.1			4.4	AWG20 （0.5mm²）		5			2.8
20-3	15	250	2.0mm² （AWG14）		17	2.0mm² （AWG14）		13			4.1			4.9	AWG14 （2.0mm²）		19			3.8
20-4	10		1.25mm² （AWG16）		12	1.25mm² （AWG16）		8			3.7			4.9	AWG16 （1.25mm²）		12			3.3
20-5	10				8			6			3.1			4.4			9			2.8
20-7	10				7			6			2.7			4.0			8			2.5
20-12	5		0.5mm² （AWG20）		3	0.5mm² （AWG20）		2			2.1			3.5	AWG20 （0.5mm²）		3			1.9
24-4	15		2.0mm²		17	2.0mm²		11			3.7			4.9	AWG14		16			3.3
24-5	15		（AWG14）		10	（AWG14）		9			3.1			4.4	（2.0mm²）		13			2.8
24-10	10		1.25mm² （ AWG16）		6	1.25mm² （AWG16）		5			2.5			3.7	AWG16 （1.25mm²）		7			2.3
24-14	5		0.5mm²		3	0.5mm²		1			2.1			3.5	AWG20		3			1.9
24-16	5		（AWG20）		3	（AWG20）		1			1.9			3.3	（0.5mm²）		3			1.7
28-16	10		1.25mm² （AWG16）		5	1.25mm² （AWG16）		4			1.9			3.1	AWG16 （1.25mm²）		5			1.7
28-24	5		0.5mm² （AWG20）		3	0.5mm² （AWG20）		1			1.6			2.6	AWG20 （0.5mm²）		2			1.4

※各数値は参考値であり、保証値ではありません。

Y端子

外形図	サイズ	F1.25-V3.5
	メーカー	大同端子製造
	A	3.7
	B	5.7
	C	15.2
	D	6.3
	E	4.5
	F	3.4
	H	0.8
	更に詳しく	>>詳細情報はこちら

型番リスト

表示件数

...

型番

RNJC-ADF-16-3-A-[0.2-50/0.1]

RNJC-ADF-16-3-D-[0.2-50/0.1]

RNJC-ADF-16-3-E-[0.2-50/0.1]

RNJC-ADF-16-3-F-[0.2-50/0.1]

RNJC-ADF-16-3-G-[0.2-50/0.1]

RNJC-ADF-16-5-A-[0.2-50/0.1]

RNJC-ADF-16-5-D-[0.2-50/0.1]

RNJC-ADF-16-5-E-[0.2-50/0.1]

RNJC-ADF-16-5-F-[0.2-50/0.1]

RNJC-ADF-20-3-A-[0.2-50/0.1]

RNJC-ADF-20-3-D-[0.2-50/0.1]

RNJC-ADF-20-3-E-[0.2-50/0.1]

RNJC-ADF-20-3-F-[0.2-50/0.1]

RNJC-ADF-20-4-A-[0.2-50/0.1]

RNJC-ADF-20-4-D-[0.2-50/0.1]

RNJC-ADF-20-4-E-[0.2-50/0.1]

RNJC-ADF-20-4-F-[0.2-50/0.1]

RNJC-ADF-20-5-A-[0.2-50/0.1]

RNJC-ADF-20-5-D-[0.2-50/0.1]

RNJC-ADF-20-5-E-[0.2-50/0.1]

RNJC-ADF-20-5-F-[0.2-50/0.1]

RNJC-ADF-20-7-A-[0.2-50/0.1]

RNJC-ADF-20-7-D-[0.2-50/0.1]

RNJC-ADF-20-7-E-[0.2-50/0.1]

RNJC-ADF-20-7-F-[0.2-50/0.1]

RNJC-ADF-20-12-A-[0.2-50/0.1]

RNJC-ADF-20-12-D-[0.2-50/0.1]

RNJC-ADF-20-12-E-[0.2-50/0.1]

RNJC-ADF-20-12-F-[0.2-50/0.1]

RNJC-ADF-20-12-G-[0.2-50/0.1]

RNJC-ADF-24-4-A-[0.2-50/0.1]

RNJC-ADF-24-4-D-[0.2-50/0.1]

RNJC-ADF-24-4-E-[0.2-50/0.1]

RNJC-ADF-24-4-F-[0.2-50/0.1]

RNJC-ADF-24-5-A-[0.2-50/0.1]

RNJC-ADF-24-5-D-[0.2-50/0.1]

RNJC-ADF-24-5-E-[0.2-50/0.1]

RNJC-ADF-24-10-A-[0.2-50/0.1]

RNJC-ADF-24-10-D-[0.2-50/0.1]

RNJC-ADF-24-10-E-[0.2-50/0.1]

RNJC-ADF-24-10-F-[0.2-50/0.1]

RNJC-ADF-24-10-G-[0.2-50/0.1]

RNJC-ADF-24-14-A-[0.2-50/0.1]

RNJC-ADF-24-14-D-[0.2-50/0.1]

RNJC-ADF-24-14-E-[0.2-50/0.1]

RNJC-ADF-24-14-F-[0.2-50/0.1]

RNJC-ADF-24-14-G-[0.2-50/0.1]

RNJC-ADF-24-16-A-[0.2-50/0.1]

RNJC-ADF-24-16-D-[0.2-50/0.1]

RNJC-ADF-24-16-E-[0.2-50/0.1]

RNJC-ADF-24-16-F-[0.2-50/0.1]

RNJC-ADF-24-16-G-[0.2-50/0.1]

RNJC-ADF-28-16-A-[0.2-50/0.1]

RNJC-ADF-28-16-D-[0.2-50/0.1]

RNJC-ADF-28-16-E-[0.2-50/0.1]

RNJC-ADF-28-16-F-[0.2-50/0.1]

RNJC-ADF-28-24-A-[0.2-50/0.1]

RNJC-ADF-28-24-D-[0.2-50/0.1]

RNJC-ADF-28-24-E-[0.2-50/0.1]

RNJC-ADF-28-24-F-[0.2-50/0.1]

コネクタ1（CN1）

コネクタ2（CN2）

芯数

ケーブル定格電圧

(V)

出荷日

シェルサイズ

シールド

ケーブル規格（UL/CSA）

ケーブル色

ツイストペア

導体寸法

(AWG)

耐環境

耐屈曲

ケーブルタイプ

CN1型番

CN2型番

指定長

(m)

RoHS?

最小発注数量

メス中継ストレート

切落とし

300

なし

灰

なし

NJC-16-3-ADF

0.2 ～ 50

1個

メス中継ストレート

切落とし

300

なし

ネイビー

なし

耐油

柔軟

NJC-16-3-ADF

0.2 ～ 50

1個

メス中継ストレート

切落とし

150

1重

ネイビー

なし

耐油

屈曲/柔軟

NJC-16-3-ADF

0.2 ～ 50

1個

メス中継ストレート

切落とし

300

なし

ネイビー

なし

耐油

屈曲

NJC-16-3-ADF

0.2 ～ 50

1個

メス中継ストレート

切落とし

150

1重

ネイビー

なし

耐油

柔軟

NJC-16-3-ADF

0.2 ～ 50

1個

メス中継ストレート

切落とし

100未満

なし

灰

なし

NJC-16-5-ADF

0.2 ～ 50

1個

メス中継ストレート

切落とし

300

なし

ネイビー

なし

耐油

柔軟

NJC-16-5-ADF

0.2 ～ 50

1個

メス中継ストレート

切落とし

150

1重

ネイビー

あり

耐油

屈曲/柔軟

NJC-16-5-ADF

0.2 ～ 50

1個

メス中継ストレート

切落とし

300

なし

ネイビー

なし

耐油

屈曲

NJC-16-5-ADF

0.2 ～ 50

1個

メス中継ストレート

切落とし

300

なし

灰

なし

NJC-20-3-ADF

0.2 ～ 50

1個

メス中継ストレート

切落とし

300

なし

ネイビー

なし

耐油

柔軟

NJC-20-3-ADF

0.2 ～ 50

1個

メス中継ストレート

切落とし

150

1重

ネイビー

なし

耐油

屈曲/柔軟

NJC-20-3-ADF

0.2 ～ 50

1個

メス中継ストレート

切落とし

300

なし

ネイビー

なし

耐油

屈曲

NJC-20-3-ADF

0.2 ～ 50

1個

メス中継ストレート

切落とし

300

なし

灰

なし

NJC-20-4-ADF

0.2 ～ 50

1個

メス中継ストレート

切落とし

300

なし

ネイビー

なし

耐油

柔軟

NJC-20-4-ADF

0.2 ～ 50

1個

メス中継ストレート

切落とし

150

1重

ネイビー

あり

耐油

屈曲/柔軟

NJC-20-4-ADF

0.2 ～ 50

1個

メス中継ストレート

切落とし

300

なし

ネイビー

なし

耐油

屈曲

NJC-20-4-ADF

0.2 ～ 50

1個

メス中継ストレート

切落とし

300

なし

灰

なし

NJC-20-5-ADF

0.2 ～ 50

1個

メス中継ストレート

切落とし

300

なし

ネイビー

なし

耐油

柔軟

NJC-20-5-ADF

0.2 ～ 50

1個

メス中継ストレート

切落とし

150

1重

ネイビー

あり

耐油

屈曲/柔軟

NJC-20-5-ADF

0.2 ～ 50

1個

メス中継ストレート

切落とし

300

なし

ネイビー

なし

耐油

屈曲

NJC-20-5-ADF

0.2 ～ 50

1個

メス中継ストレート

切落とし

300

なし

灰

なし

NJC-20-7-ADF

0.2 ～ 50

1個

メス中継ストレート

切落とし

300

なし

ネイビー

なし

耐油

柔軟

NJC-20-7-ADF

0.2 ～ 50

1個

メス中継ストレート

切落とし

150

1重

ネイビー

あり

耐油

屈曲/柔軟

NJC-20-7-ADF

0.2 ～ 50

1個

メス中継ストレート

切落とし

300

なし

ネイビー

なし

耐油

屈曲

NJC-20-7-ADF

0.2 ～ 50

1個

メス中継ストレート

切落とし

100未満

なし

灰

なし

NJC-20-12-ADF

0.2 ～ 50

1個

メス中継ストレート

切落とし

300

なし

ネイビー

なし

耐油

柔軟

NJC-20-12-ADF

0.2 ～ 50

1個

メス中継ストレート

切落とし

150

1重

ネイビー

あり

耐油

屈曲/柔軟

NJC-20-12-ADF

0.2 ～ 50

1個

メス中継ストレート

切落とし

300

なし

ネイビー

なし

耐油

屈曲

NJC-20-12-ADF

0.2 ～ 50

1個

メス中継ストレート

切落とし

150

1重

ネイビー

あり

耐油

柔軟

NJC-20-12-ADF

0.2 ～ 50

1個

メス中継ストレート

切落とし

300

なし

灰

なし

NJC-24-4-ADF

0.2 ～ 50

1個

メス中継ストレート

切落とし

300

なし

ネイビー

なし

耐油

柔軟

NJC-24-4-ADF

0.2 ～ 50

1個

メス中継ストレート

切落とし

150

1重

ネイビー

あり

耐油

屈曲/柔軟

NJC-24-4-ADF

0.2 ～ 50

1個

メス中継ストレート

切落とし

300

なし

ネイビー

なし

耐油

屈曲

NJC-24-4-ADF

0.2 ～ 50

1個

メス中継ストレート

切落とし

300

なし

灰

なし

NJC-24-5-ADF

0.2 ～ 50

1個

メス中継ストレート

切落とし

300

なし

ネイビー

なし

耐油

柔軟

NJC-24-5-ADF

0.2 ～ 50

1個

メス中継ストレート

切落とし

150

1重

ネイビー

あり

耐油

屈曲/柔軟

NJC-24-5-ADF

0.2 ～ 50

1個

メス中継ストレート

切落とし

300

なし

灰

なし

NJC-24-10-ADF

0.2 ～ 50

1個

メス中継ストレート

切落とし

300

なし

ネイビー

なし

耐油

柔軟

NJC-24-10-ADF

0.2 ～ 50

1個

メス中継ストレート

切落とし

150

1重

ネイビー

あり

耐油

屈曲/柔軟

NJC-24-10-ADF

0.2 ～ 50

1個

メス中継ストレート

切落とし

300

なし

ネイビー

なし

耐油

屈曲

NJC-24-10-ADF

0.2 ～ 50

1個

メス中継ストレート

切落とし

150

1重

ネイビー

あり

耐油

柔軟

NJC-24-10-ADF

0.2 ～ 50

1個

メス中継ストレート

切落とし

100未満

なし

灰

なし

NJC-24-14-ADF

0.2 ～ 50

1個

メス中継ストレート

切落とし

300

なし

ネイビー

なし

耐油

柔軟

NJC-24-14-ADF

0.2 ～ 50

1個

メス中継ストレート

切落とし

150

1重

ネイビー

あり

耐油

屈曲/柔軟

NJC-24-14-ADF

0.2 ～ 50

1個

メス中継ストレート

切落とし

300

なし

ネイビー

なし

耐油

屈曲

NJC-24-14-ADF

0.2 ～ 50

1個

メス中継ストレート

切落とし

150

1重

ネイビー

あり

耐油

柔軟

NJC-24-14-ADF

0.2 ～ 50

1個

メス中継ストレート

切落とし

100未満

なし

灰

なし

NJC-24-16-ADF

0.2 ～ 50

1個

メス中継ストレート

切落とし

300

なし

ネイビー

なし

耐油

柔軟

NJC-24-16-ADF

0.2 ～ 50

1個

メス中継ストレート

切落とし

150

1重

ネイビー

あり

耐油

屈曲/柔軟

NJC-24-16-ADF

0.2 ～ 50

1個

メス中継ストレート

切落とし

300

なし

ネイビー

なし

耐油

屈曲

NJC-24-16-ADF

0.2 ～ 50

1個

メス中継ストレート

切落とし

150

1重

ネイビー

あり

耐油

柔軟

NJC-24-16-ADF

0.2 ～ 50

1個

メス中継ストレート

切落とし

300

なし

灰

なし

NJC-28-16-ADF

0.2 ～ 50

1個

メス中継ストレート

切落とし

300

なし

ネイビー

なし

耐油

柔軟

NJC-28-16-ADF

0.2 ～ 50

1個

メス中継ストレート

切落とし

150

1重

ネイビー

あり

耐油

屈曲/柔軟

NJC-28-16-ADF

0.2 ～ 50

1個

メス中継ストレート

切落とし

300

なし

ネイビー

なし

耐油

屈曲

NJC-28-16-ADF

0.2 ～ 50

1個

メス中継ストレート

切落とし

100未満

なし

灰

なし

NJC-28-24-ADF

0.2 ～ 50

1個

メス中継ストレート

切落とし

300

なし

ネイビー

なし

耐油

柔軟

NJC-28-24-ADF

0.2 ～ 50

1個

メス中継ストレート

切落とし

150

1重

ネイビー

あり

耐油

屈曲/柔軟

NJC-28-24-ADF

0.2 ～ 50

1個

メス中継ストレート

切落とし

300

なし

ネイビー

なし

耐油

屈曲

NJC-28-24-ADF

0.2 ～ 50

1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目

...

基本情報
共通仕様

基本情報

七星科学研究所NJCコネクタ付ハーネス
電源、信号など幅広い用途に利用可能な軽量・強固な仕様

ご注意

【部材変更案内】安定供給と品質向上のため、ケーブル部材を変更することに致しました。性能に変更なく従来通りご使用可能です。
変更対象：Aケーブル/Dケーブル/Eケーブル/Gケーブル
変更時期：2025年2月17日より旧在庫がなくなり次第、順次変更予定
変更内容詳細：こちらをご参照ください。
【仕様について】
・ストレートプラグ同士の勘合はできません。中継する場合は、中継用、もしくはパネル取付レセプタクルをご利用下さい。
・シールドはコネクタ内シェル接続になります。
【追加工・カスタム】追加工・カスタムナンバーをご利用頂きますと、結線変更・マークチューブ印字等の指定が可能。指定方法はこちら

共通仕様

JIS規格中型コネクタ（NJC）

特長

● PSEマーク取得品（電気用品安全法適合品）も揃えてあるため、電源用から信号用までと幅広く安心して使えるコネクタです。
● JIS C 5432適合品もあり、他社の同規格取得品であれば結合することが可能です。
● 種類はストレートタイプ、中継タイプ、パネルマウントタイプの3種類になります。
● いずれも結線方式はハンダ付けのため、専用工具なしに作業を行うことができます。

各社のJIS C 5432適合シリーズ名

メーカー名	シリーズ名
（株）七星科学研究所	NJCシリーズ
日本航空電子工業（株）	SRCNシリーズ
ヒロセ電機（株）	JRシリーズ
多治見無線（株）	TRC01シリーズ
三和電気工業（株）	SNS16シリーズ（3, 5芯）
（株）ITTキヤノン	JCシリーズ
第一電子工業（株）	JMシリーズ
（株）ミスミ	MJCシリーズ

注：ご使用前に必ず寸法図にてサイズを比較してください。
メーカーによりシェルサイズの表記基準が異なっております。

カタログ

商品TOP

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
セントロニクスコネクタ付ケーブル EMI対策タイプ (第一電子工業製コネクタ使用)
ミスミ
FCNコネクタ付ケーブル薄型圧接コネクタタイプ
日東工業
【穴加工対応】CH形ボックス（防塵パッキン付）
日東工業品　WEB加工始めました<br>WEB上で設計、即注文可能<br>最短2日目出荷

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

NJCコネクタ付ケーブルストレート・中継・パネル取付タイプのレビュー

4.6平均満足度：4.613件のレビュー

星5
62%
星4
38%
星3
0%
星2
0%
星1
0%

計測用

満足度：5.02018/12/15

２４ピン用のプラグにあうケーブルも探したうえではんだ付けを行ってきれいに収める・・、少しの費用で大変な労力を省くことがで...もっと読む

1人が参考にしています。

計器＆センサー接続のコネクタ化

満足度：5.02016/11/21

必要な長さにカットして丸端子、Y端子などに加工サービスは大変助かりました。ケーブルも選択できる上大変自由度が高いです。届...もっと読む

1人が参考にしています。

FANUC＿Robot　艤装ｹｰﾌﾞﾙとして使用

満足度：5.02024/03/19

24ｺﾝﾀｸﾄのものは、FANUC社製ﾛﾎﾞｯﾄの｢EEｺﾈｸﾀ｣への接続に使用できる。自身でﾊﾝﾀﾞ付け作業を行う事､...もっと読む

0人が参考にしています。

産業機器との通信用

満足度：4.02021/12/13

製品自体には問題が無いのですが、NJCコネクタの中でもこちらで発注できないものがあるので、よりバリエーションを増やしても...もっと読む

0人が参考にしています。

ＦＡ装置の装置間の信号通信用として

満足度：5.02021/12/10

コネクターピン数、ケーブル長、先端加工も選定できるので、納期も3日出荷と短納期なので大変助かります。後、急ぎの時にはス...もっと読む

0人が参考にしています。

13件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品 NJCコネクタ付ケーブルストレート・中継・パネル取付タイプ	ＭＳコネクタ付ケーブルストレート・中継・パネル取付タイプ	NCSコネクタ付ケーブルストレート・中継・パネル取付タイプ	NJWコネクタ付ケーブル防水・ストレート・中継・パネル取付タイプ	NETコネクタ付ケーブルストレート・パネル取付タイプ	PRC03コネクタ付ケーブルワンタッチ・ストレート・パネル取付タイプ
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-
通常出荷日	3日目〜	3日目〜	3日目	3日目〜	3日目	3日目
コネクタメーカー	七星科学研究所	日本航空電子	七星科学研究所	七星科学研究所	七星科学研究所	多治見無線電機
コネクタ種類	NJC	MS	NCS	NJW	NET	PRC03
ケーブル形状	丸	丸	丸	丸	丸	丸

丸型コネクタ付ケーブルカテゴリの売れ筋ランキング

通常価格、通常出荷日が表示と異なる場合がございます

技術サポート窓口

エレクトロニクス部品技術窓口

商品の仕様・技術のお問い合わせ

Webお問い合わせフォーム

営業時間：9:00～18:00（土曜日・日曜日・祝日は除く）

※お問い合わせフォームは24時間受付しております。

見積もり・発注後最短当日出荷　新規会員登録で2D・3D CADデータを無料でダウンロード

無料で会員登録

閉じる

比較リスト

回答可能（特定物質なし）	関連する各国主要規制に対応しているため、輸出案件等でも安心してご利用いただけます REACH SVHCおよび中国RoHSで規定される物質は、含有が禁止されるものではないため、特定物質には該当せず、回答可能の選択肢に含まれます（報告義務が発生する可能性がございます）・以下の条件に、いずれも該当する商品です　 - chemSHERPA-AI形式での回答が可能　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用していない
回答不可（調査不可/特定物質あり）	各国主要規制に対応していない（または調査不可）のため、輸出案件等でのご利用は推奨いたしません・以下の条件のうち、いずれかに該当する商品です　 - chemSHERPA-AI形式での回答が不可　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用している
調査中	現在調査中です。調査完了まで今しばらくお待ちください・調査中のため、現時点ではchemSHERPA-AI形式での回答ができない商品です

絞り込み条件

chemSHERPA・RoHS

コネクタ1（CN1）

コネクタ2（CN2）

芯数

ケーブル定格電圧(V)

出荷日

シェルサイズ

シールド

ケーブル規格（UL/CSA）

ケーブル色

ツイストペア

導体寸法(AWG)

耐環境

耐屈曲

ケーブルタイプ

CN1型番

CN2型番

指定長(m)

NJCコネクタ付ケーブル ストレート・中継・パネル取付タイプ

ご注意

商品仕様

規格表

コネクタタイプ： RNJC（ネジ式コネクタ・NJCシリーズ）七星科学研究所コネクタ

◆片端切り落としタイプ（※パネルマウントはフランジ型になります。）

◆ピン番マークチューブ入りタイプ（※パネルマウントはフランジ型になります。）

◆Y端子付きタイプ（※パネルマウントはフランジ型になります。）

◆丸端子付きタイプ（※パネルマウントはフランジ型になります。）

◆両端コネクタ付きタイプ（※パネルマウントはフランジ型になります。）

■部材情報

組み合わせ方法

電線端末処理寸法

電気特性

型番リスト

詳細情報

基本情報

ご注意

共通仕様

カタログ

商品担当おすすめ

この商品を見た人は、こんな商品も見ています

最近見た商品

丸型コネクタ付ケーブルカテゴリの売れ筋ランキング

技術サポート窓口

chemSHERPA

NJCコネクタ付ケーブルストレート・中継・パネル取付タイプ
