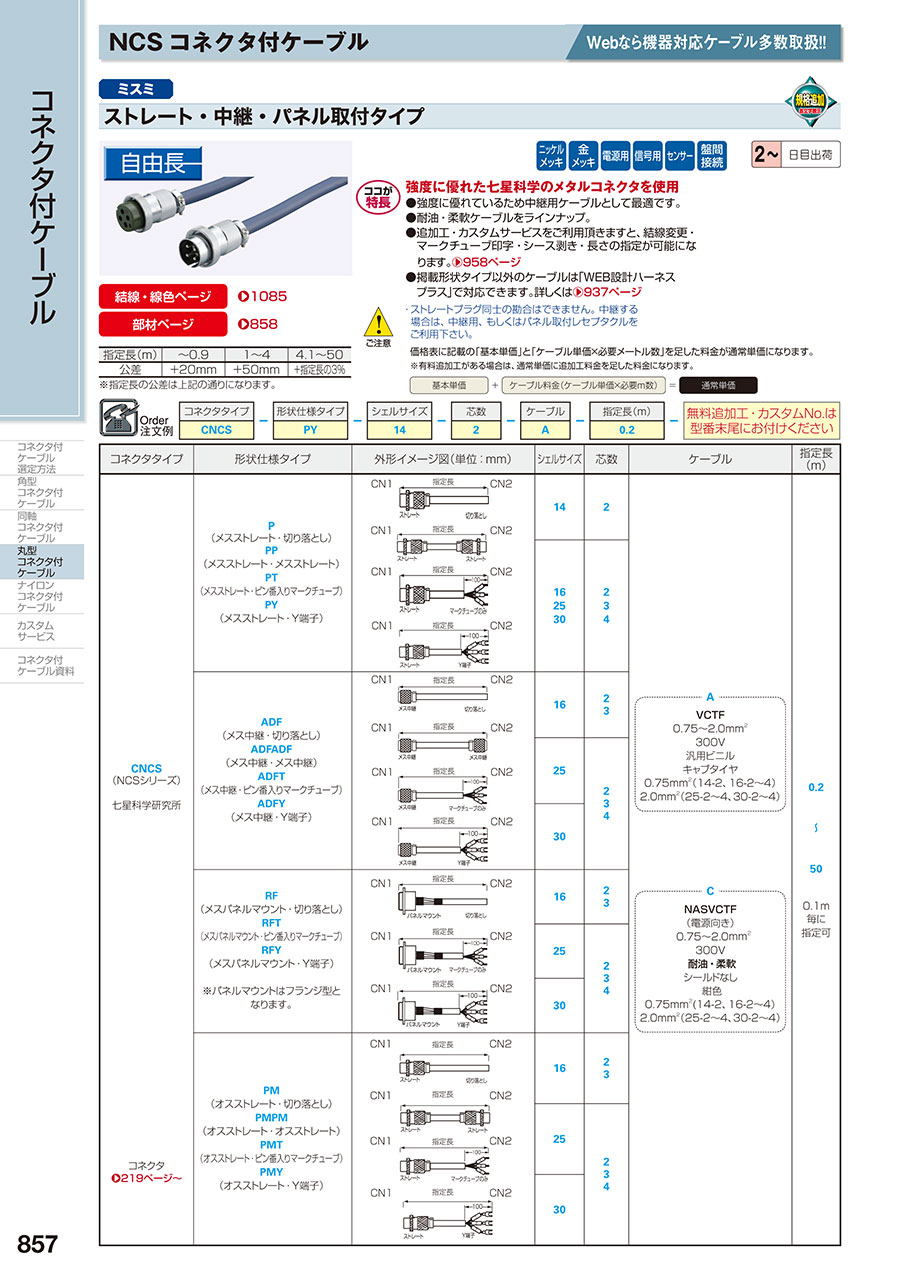

NCSコネクタ付ケーブル ストレート・中継・パネル取付タイプ

結線作業方法

注：80A、150A用コンタクトが装着されている場合は下記の順序で行ってください。

①止めネジをゆるめ、絶縁体をコネクタ本体より外す（反時計方向に回す）
②クランプネジをゆるめ、クランプサドルをコネクタ本体より外す

①コンタクトレンチを結合面側より挿入しコンタクト止めナットを取り外す
注：各部品の順番、向きを間違えないようにしてください。


ケーブル端末処理寸法図

注）予備ハンダはケーブルの被覆部まで行わないこと。
仕上がり状態は孔径より小さく全体にムラのないこと。①コンタクトのソルダーポットに予備ハンダを施した芯線を差し込む
②コンタクトと芯線をハンダゴテで加熱する（導体断面積0.75〜3.5mm2（AWG18〜AWG12）は30秒以下、導体断面積5.5〜14mm2（AWG10〜AWG6）は60秒以下）
③ハンダを流し込みコンタクトと芯線のすき間を埋める

①絶縁体をコネクタ本体にしっかりねじ込む（80A、150A用コンタクトはあらかじめ、コンタクトレンチにより絶縁体に装着しておく）
②止めネジを締め付ける（コネクタ本体と絶縁体が手で回転させてゆるまない程度まで締め付ける）
③クランプネジを締め付け、クランプサドルをプラグ本体に装着する

導体面積とハンダゴテ

ハンダゴテ ワット数	コテ先 温度（℃）	電線サイズ（上段はmm2、下段はAWG）
		0.75	1,25	2	3.5	5.5	8	14
		18	16	14	12	10	8	6
15W	320 〜 370	○
30W		○	○	○
60W			○	○
80W					○	○	○
100W					○	○	○	○
150W							○	○
200W								○
