●ワンタッチ方式を採用し、操作性に優れています。
●ダイキャストカバーによる万全なＥＭＩ対策がほどこされています。
●勘合部がＤ型のため、誤挿入防止ができます。
●誤操作や、不可抗力による接触部の変形を防止する、ねじりに強い構造です。
エレクトロニクス部品技術窓口
絞り込み条件
未確定：候補が14型番あります。
chemSHERPA・RoHS
ミスミ品のみ対象
- chemSHERPA
- 調査中
- EU_RoHS
- 対応
- chemSHERPA
ケーブルタイプ
指定長(m)
~mm[0.2-50/0.1m単位]コネクタ2詳細
CAD
- 2D
8840コネクタ付ケーブル EMI対策タイプ (ケル製コネクタ使用)
- 通常単価(税別)
- -
- 税込単価
- -
通常出荷日：3日目
インタフェース製I/Oカードに対応したミスミ標準ケル8840コネクタ付ケーブルです。
- 【一部販売終了案内】本シリーズのAケーブルは販売終了を予定しております。
終了時期：2023年11月30日（部材状況によって変更時期を更新します。23年5月4日現在）
推奨代替品：SBケーブル（一重から二重シールド、ケーブル外被色が紺から黒へ変わります）
推奨代替品リスト：準備中
未確定：候補が14型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品仕様
規格表
価格は型番リストの通常単価、または商品確定後「価格を確認」をクリックしてご確認お願いいたします。
| コネクタタイプ | 形状仕様タイプ | 外形イメージ図（単位：mm） | ケーブルタイプ | 芯数 | 指定長（m） |
| 8840 EMI対策 金属フード付 ケル | H （メス） |  |  | 68 | 0.2 ～ 50 0.1m毎に 指定可 |
| HH （メス・メス） |  | ||||
| HY （メス・Y端子） |  | ||||
| HT （メス・バラ線） ピン番入りマーク チューブ付 |  | ||||
| HM34SB （メス・MIL34芯 コネクタメス 2分岐） |  | 1 ～ 50 0.1m毎に 指定可 | |||
| HU （メス・融着） ミスミオリジナル 結線 |  | ||||
| HI68P （メス・IEEE1284 68芯オスコネクタ） |  | 0.2 ～ 50 0.1m毎に 指定可 |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
詳細情報
基本情報
インタフェース製I/Oカードに対応したミスミ標準ケル8840コネクタ付ケーブルです。
ご注意
- 【一部販売終了案内】本シリーズのAケーブルは販売終了を予定しております。
終了時期：2023年11月30日（部材状況によって変更時期を更新します。23年5月4日現在）
推奨代替品：SBケーブル（一重から二重シールド、ケーブル外被色が紺から黒へ変わります）
推奨代替品リスト：準備中
インタフェース製I/Oカード対応商品です
●インターフェース製I/Oカードに対応したケーブルです。コネクタにはケル製オリジナルハーフピッチコネクタの8840シリーズを使用しております。
●カスタムNo.をご利用頂きますと、結線・マークチューブ印字の指定が可能です。
指定方法はP958
●追加工をご利用頂きますと、シース剥き長さ・アース線長さ・端子サイズの指定が可能です。
指定方法はP958
・他のシリーズのハーフピッチコネクタとは結合できません。ケル社独自の規格で作られております。
・追加工サービスのシース剥き長さ指定は端子付又はマークチューブ付のみとなります。
・シールドはフード内接続です。
共通仕様
概要
８８４０シリーズコネクタは、1.27ｍｍピッチのEMI対策インターフェース用コネクタです。電子機器の小型、高密度、多機能化に最適です。
仕様
コネクタ
| インシュレータ材質 | 66ナイロン（ガラス繊維入り）UL94ー0材、黒色 |
|---|---|
| コンタクト材質 | 銅合金 |
| コンタクト仕上 |
（接触部）ニッケルメッキ下地金メッキ仕上 ニッケルメッキ下地金メッキ仕上 ニッケルメッキ下地錫銅メッキ仕上 |
| 金属シェル材質 | （8840シリーズに適用）銅 |
| ダイキャストシェル材質 | 亜鉛合金 |
| 金属シェル仕上 |
（8840シリーズに適用） 銅メッキ下地ニッケルメッキ仕上 |
| 定格電流 | 1端子につき0.5A |
| 接触抵抗 | 8840コネクタと嵌合させた状態で30mΩ以下（ケーブル抵抗をのぞく） |
| 耐電圧 | AC650V、１分間 |
| 絶縁抵抗 | DC500V、1000MΩ以下 |
| 使用温度範囲 | ー55℃〜＋85℃（コネクタ部分） |
| 適合電線 |
AWG28（7/0.127）薄肉被覆タイプ被覆外径 φ0.58mm |
ダイキャストカバー及び付属品
| ダイキャストカバー材質 |
20〜80極 亜鉛合金 100極 アルミニウム合金 |
|---|---|
| ダイキャストカバー仕上 | 銅メッキ下地ニッケルメッキ仕上 |
| スプリングロック材質 | ステンレス銅 |
| ロックネジ材質 | 銅 |
| ロックネジ仕上 | 銅メッキ下地ニッケルメッキ仕上 |
| ケーブルクランプ材質仕上 | スチンレス銅 |
寸 法（単位：mm)
| 極数 | 品名 | A | B | C | D | E | F | G |
|---|---|---|---|---|---|---|---|---|
| G8 | 8840-068-174AD-F | 60.48 | 52.78 | 51.8 | 46.96 | 41.91 | 12.0 | 8.5 |
| 8840S-068-CVR |

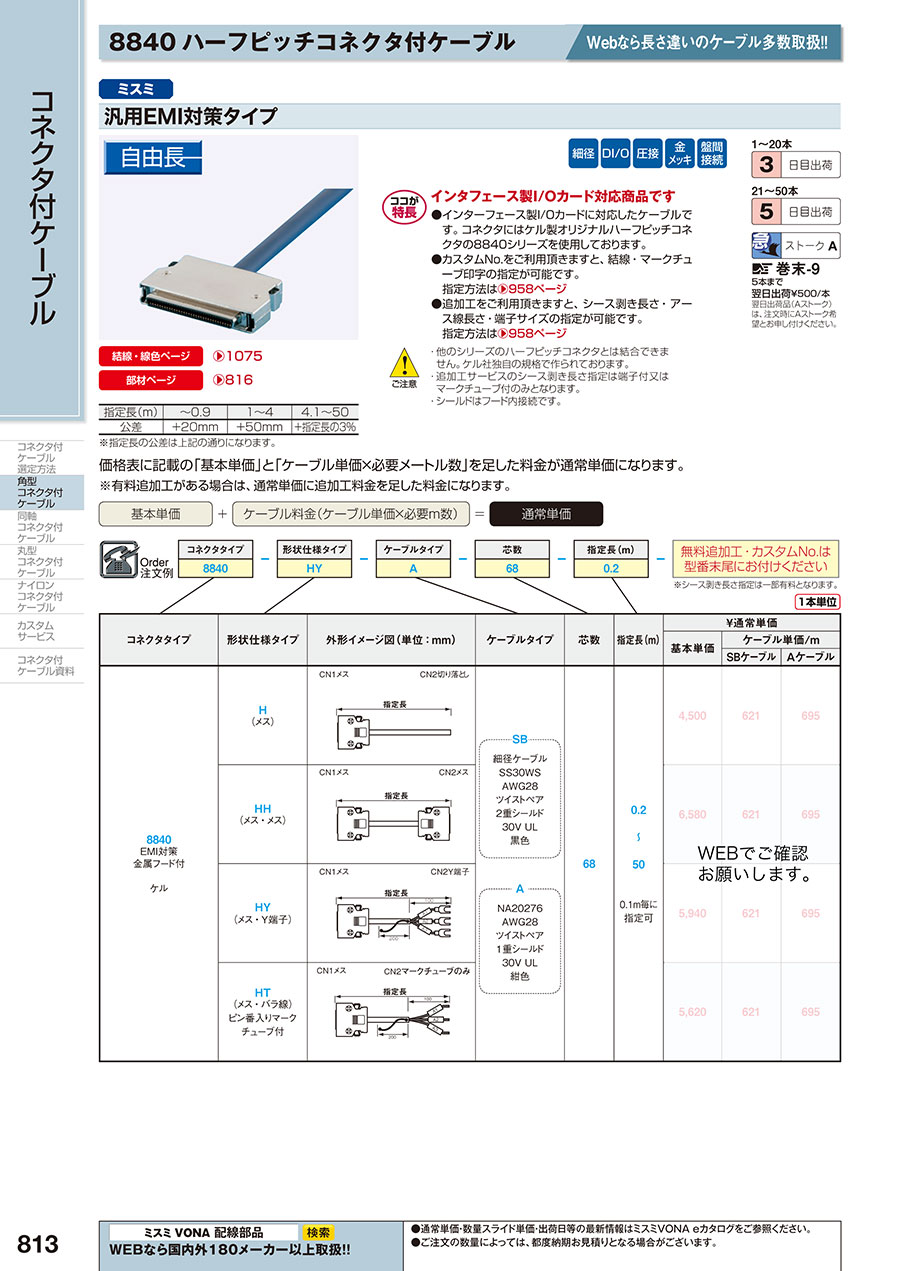

カタログ
