一部商品にて材料や部材入手難などの影響により一時的に受注停止をしております。受注再開目途は未定です。ご迷惑をお掛けし申し訳ございませんが、予めご了承ください。最新の情報は、当ページでご確認をお願い致します。
【一部販売終了案内】本シリーズのAケーブルは販売終了を予定しております。
終了時期：2025年7月以降、部材なくなり次第順次
推奨代替品：SBケーブルタイプ（一重から二重シールド、ケーブル外被色が紺から黒へ変わります）。
既存型番のケーブルタイプ「A」を「SB」に置き換えた型番が代替品型番となります。
【仕様について】
・I/Oカードメーカーによってコネクタピン番号の考え方が異なる場合があります。当社は本多通信工業指定の方法でピンNo.を割振っております。I/Oボードと接続される場合には十分にご注意ください。
・シールドはフード内接続です。
【追加工・カスタム】追加工・カスタムナンバーをご利用頂きますと、結線変更・マークチューブ印字・アース線長さ等の指定が可能。指定方法はこちら

選定サポート情報

未確定：候補が54型番あります。

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

規格表

結線・線色ページ

コネクタタイプ	−	形状仕様タイプ	−	ケーブルタイプ	−	芯数	−	指定長（m）	−	無料追加工・カスタムNo.は型式末尾にお付けください
SPCR	−	HY	−	A	−	20	−	0.2
※シース剥き長さ指定は一部有料となります。

価格は型番リストの通常単価、または商品確定後「価格を確認」をクリックしてご確認お願いいたします。

コネクタタイプ	形状仕様タイプ	外形イメージ図（単位：mm）	ケーブルタイプ	芯数	指定長（m）


SPCR EMI対策金属フード付本多通信工業	H （メス）		SB 細径ケーブル SS30WS AWG28 ツイストペア 2重シールド 30V UL 黒色 A NA20276 AWG28 ツイストペア 1重シールド 30V UL 紺色	20	0.2 ～ 50 0.1m 毎に指定可
				28
				36
				50
				68
				96
	HH （メス・メス）			20
				28
				36
				50
				68
				96
	HY （メス・Y端子）			20
				28
				36
				50
				68
				96
	HT （メス・バラ線）ピン番入りマークチューブ付き			20
				28
				36
				50
				68
				96
	HU （メス・融着）ミスミオリジナル結線 HUC （メス・融着）チドリ結線 HUJ （メス・融着）順列結線			20	1 ～ 50 0.1m 毎に指定可
				28
				36
				50
				68
				96
	HBU （メス・融着2分岐）ミスミオリジナル結線			96
	HCP （メス・セントロニクスコネクタオス）			36	0.2 ～ 50 0.1m毎に指定可
				50
コネクタタイプ	形状仕様タイプ	外形イメージ図（単位：mm）	ケーブルタイプ	芯数	指定長（m）
SPCR EMI対策金属フード付本多通信工業	HM40S PCR⇔MILソケット変換（CN1：PCRハーフピッチコネクタ36芯 CN2：MILソケット40芯）		SB 細径ケーブル SS30WS AWG28 ツイストペア 2重シールド 30V UL 黒色 A NA20276 AWG28 ツイストペア 1重シールド 30V UL 紺色	36	0.2 ～ 50 0.1m 毎に指定可
	HM50S PCR⇔MILソケット変換（CN1：PCRハーフピッチコネクタ50芯 CN2：MILソケット50芯ガイドキー1個）			50
	HM50WS PCR⇔MILソケット変換（CN1：PCRハーフピッチコネクタ50芯 CN2：MILソケット50芯ガイドキー2個）			50
	HM50SB PCR⇔MILソケット分岐変換（CN1：PCRハーフピッチコネクタ96芯 CN2：MILソケット50芯ガイドキー1個 CN3：MILソケット50芯ガイドキー1個）			96	1 ～ 50 0.1m毎に指定可
	HM50WSB PCR⇔MILソケット分岐変換（CN1：PCRハーフピッチコネクタ96芯 CN2：MILソケット50芯ガイドキー2個 CN3：MILソケット50芯ガイドキー2個）			96
	HC50PB PCR⇔セントロニクス分岐変換（CN1：PCRハーフピッチコネクタ96芯 CN2：セントロニクスコネクタ50芯 CN3：セントロニクスコネクタ50芯）			96

概要仕様

指定長(m)	〜0.9	1〜4	4.1〜50
公差	＋20mm	＋50mm	+指定長の3%

※指定長の公差は上記の通りになります。

型番リスト

表示件数

型番

SPCR-H-SB-20-[0.2-50/0.1]

SPCR-H-SB-28-[0.2-50/0.1]

SPCR-H-SB-36-[0.2-50/0.1]

SPCR-H-SB-50-[0.2-50/0.1]

SPCR-H-SB-68-[0.2-50/0.1]

SPCR-H-SB-96-[0.2-50/0.1]

注文停止中

SPCR-HBU-SB-96-[1-50/0.1]

SPCR-HC50PB-SB-96-[1-50/0.1]

注文停止中

SPCR-HCP-SB-36-[0.2-50/0.1]

注文停止中

SPCR-HCP-SB-50-[0.2-50/0.1]

SPCR-HH-SB-20-[0.2-50/0.1]

SPCR-HH-SB-28-[0.2-50/0.1]

SPCR-HH-SB-36-[0.2-50/0.1]

SPCR-HH-SB-50-[0.2-50/0.1]

SPCR-HH-SB-68-[0.2-50/0.1]

SPCR-HH-SB-96-[0.2-50/0.1]

SPCR-HM40S-SB-36-[0.2-50/0.1]

SPCR-HM50S-SB-50-[0.2-50/0.1]

SPCR-HM50SB-SB-96-[1-50/0.1]

SPCR-HM50WS-SB-50-[0.2-50/0.1]

SPCR-HM50WSB-SB-96-[1-50/0.1]

SPCR-HT-SB-20-[0.2-50/0.1]

SPCR-HT-SB-28-[0.2-50/0.1]

SPCR-HT-SB-36-[0.2-50/0.1]

SPCR-HT-SB-50-[0.2-50/0.1]

SPCR-HT-SB-68-[0.2-50/0.1]

SPCR-HT-SB-96-[0.2-50/0.1]

SPCR-HU-A-28-[0.2-50/0.1]

SPCR-HU-SB-20-[1-50/0.1]

SPCR-HU-SB-28-[1-50/0.1]

注文停止中

SPCR-HU-SB-36-[1-50/0.1]

注文停止中

SPCR-HU-SB-50-[1-50/0.1]

SPCR-HU-SB-68-[1-50/0.1]

注文停止中

SPCR-HU-SB-96-[1-50/0.1]

SPCR-HUC-A-28-[0.2-50/0.1]

SPCR-HUC-SB-20-[1-50/0.1]

SPCR-HUC-SB-28-[1-50/0.1]

注文停止中

SPCR-HUC-SB-36-[1-50/0.1]

SPCR-HUC-SB-50-[1-50/0.1]

SPCR-HUC-SB-68-[1-50/0.1]

注文停止中

SPCR-HUC-SB-96-[1-50/0.1]

SPCR-HUJ-A-28-[0.2-50/0.1]

SPCR-HUJ-SB-20-[1-50/0.1]

SPCR-HUJ-SB-28-[1-50/0.1]

注文停止中

SPCR-HUJ-SB-36-[1-50/0.1]

注文停止中

SPCR-HUJ-SB-50-[1-50/0.1]

SPCR-HUJ-SB-68-[1-50/0.1]

注文停止中

SPCR-HUJ-SB-96-[1-50/0.1]

SPCR-HY-SB-20-[0.2-50/0.1]

SPCR-HY-SB-28-[0.2-50/0.1]

SPCR-HY-SB-36-[0.2-50/0.1]

SPCR-HY-SB-50-[0.2-50/0.1]

SPCR-HY-SB-68-[0.2-50/0.1]

SPCR-HY-SB-96-[0.2-50/0.1]

芯数

コネクタ2(CN2)

シールド

ケーブルタイプ

指定長

(m)

コネクタ2詳細

備考

RoHS?

最小発注数量

20	切落とし	2重	SB: AWG28(黒)	0.2 ～ 50	-	-	10	1個
28	切落とし	2重	SB: AWG28(黒)	0.2 ～ 50	-	-	10	1個
36	切落とし	2重	SB: AWG28(黒)	0.2 ～ 50	-	-	10	1個
50	切落とし	2重	SB: AWG28(黒)	0.2 ～ 50	-	-	10	1個
68	切落とし	2重	SB: AWG28(黒)	0.2 ～ 50	-	-	10	1個
96	切落とし	2重	SB: AWG28(黒)	0.2 ～ 50	-	-	10	1個
96	融着2分岐	2重	SB: AWG28(黒)	1 ～ 50	-	-	10	1個
96	オス	2重	SB: AWG28(黒)	1 ～ 50	(CN2/CN3)セントロニクスコネクタ50芯	PCR、セントロニクス分岐変換 (CN1)PCRハーフピッチコネクタ96芯/(CN2/CN3)セントロニクスコネクタ50芯	10	1個
36	オス	2重	SB: AWG28(黒)	0.2 ～ 50	-	-	10	1個
50	オス	2重	SB: AWG28(黒)	0.2 ～ 50	-	-	10	1個
20	メス	2重	SB: AWG28(黒)	0.2 ～ 50	-	-	10	1個
28	メス	2重	SB: AWG28(黒)	0.2 ～ 50	-	-	10	1個
36	メス	2重	SB: AWG28(黒)	0.2 ～ 50	-	-	10	1個
50	メス	2重	SB: AWG28(黒)	0.2 ～ 50	PCR 50芯メス	-	10	1個
68	メス	2重	SB: AWG28(黒)	0.2 ～ 50	-	-	10	1個
96	メス	2重	SB: AWG28(黒)	0.2 ～ 50	CN2 PCR96芯メス	-	10	1個
36	メス	2重	SB: AWG28(黒)	0.2 ～ 50	MILソケットコネクタ 40芯	PCR、MILソケット変換 (CN1)PCRハーフピッチコネクタ36芯/(CN2)MILソケットコネクタ40芯	10	1個
50	メス	2重	SB: AWG28(黒)	0.2 ～ 50	MILソケットコネクタ 50芯ガイドキー1個	PCR、MILソケット変換 (CN1)PCRハーフピッチコネクタ50芯/(CN2)MILソケットコネクタ50芯ガイドキー1個	10	1個
96	メス	2重	SB: AWG28(黒)	1 ～ 50	(CN2/CN3)MILソケットコネクタ 50芯ガイドキー1個	PCR、MILソケット分岐変換 (CN1)PCRハーフピッチコネクタ96芯/(CN2/CN3)MILソケットコネクタ50芯ガイドキー1個	10	1個
50	メス	2重	SB: AWG28(黒)	0.2 ～ 50	MILソケットコネクタ 50芯ガイドキー2個	PCR、MILソケット変換 (CN1)PCRハーフピッチコネクタ50芯/(CN2)MILソケットコネクタ50芯ガイドキー2個	10	1個
96	メス	2重	SB: AWG28(黒)	1 ～ 50	(CN2/CN3)MILソケットコネクタ 50芯ガイドキー2個	PCR、MILソケット分岐変換 (CN1)PCRハーフピッチコネクタ96芯/(CN2/CN3)MILソケットコネクタ50芯ガイドキー2個	10	1個
20	バラ線	2重	SB: AWG28(黒)	0.2 ～ 50	-	-	10	1個
28	バラ線	2重	SB: AWG28(黒)	0.2 ～ 50	-	-	10	1個
36	バラ線	2重	SB: AWG28(黒)	0.2 ～ 50	-	-	10	1個
50	バラ線	2重	SB: AWG28(黒)	0.2 ～ 50	-	-	10	1個
68	バラ線	2重	SB: AWG28(黒)	0.2 ～ 50	-	-	10	1個
96	バラ線	2重	SB: AWG28(黒)	0.2 ～ 50	-	-	10	1個
28	融着	1重	A: AWG28(紺)	0.2 ～ 50	融着（特殊）	-	10	1個
20	融着	2重	SB: AWG28(黒)	1 ～ 50	融着（特殊）	-	10	1個
28	融着	2重	SB: AWG28(黒)	1 ～ 50	融着（特殊）	-	10	1個
36	融着	2重	SB: AWG28(黒)	1 ～ 50	融着（特殊）	-	10	1個
50	融着	2重	SB: AWG28(黒)	1 ～ 50	融着（特殊）	-	10	1個
68	融着	2重	SB: AWG28(黒)	1 ～ 50	融着（特殊）	-	10	1個
96	融着	2重	SB: AWG28(黒)	1 ～ 50	融着（特殊）	-	10	1個
28	融着	1重	A: AWG28(紺)	0.2 ～ 50	融着面千鳥並び	-	10	1個
20	融着	2重	SB: AWG28(黒)	1 ～ 50	融着面千鳥並び	-	10	1個
28	融着	2重	SB: AWG28(黒)	1 ～ 50	融着面千鳥並び	-	10	1個
36	融着	2重	SB: AWG28(黒)	1 ～ 50	融着面千鳥並び	-	10	1個
50	融着	2重	SB: AWG28(黒)	1 ～ 50	融着面千鳥並び	-	10	1個
68	融着	2重	SB: AWG28(黒)	1 ～ 50	融着面千鳥並び	-	10	1個
96	融着	2重	SB: AWG28(黒)	1 ～ 50	融着面千鳥並び	-	10	1個
28	融着	1重	A: AWG28(紺)	0.2 ～ 50	融着面順列並び	-	10	1個
20	融着	2重	SB: AWG28(黒)	1 ～ 50	融着面順列並び	-	10	1個
28	融着	2重	SB: AWG28(黒)	1 ～ 50	融着面順列並び	-	10	1個
36	融着	2重	SB: AWG28(黒)	1 ～ 50	融着面順列並び	-	10	1個
50	融着	2重	SB: AWG28(黒)	1 ～ 50	融着面順列並び	-	10	1個
68	融着	2重	SB: AWG28(黒)	1 ～ 50	融着面順列並び	-	10	1個
96	融着	2重	SB: AWG28(黒)	1 ～ 50	融着面順列並び	-	10	1個
20	Y端子	2重	SB: AWG28(黒)	0.2 ～ 50	-	-	10	1個
28	Y端子	2重	SB: AWG28(黒)	0.2 ～ 50	-	-	10	1個
36	Y端子	2重	SB: AWG28(黒)	0.2 ～ 50	-	-	10	1個
50	Y端子	2重	SB: AWG28(黒)	0.2 ～ 50	-	-	10	1個
68	Y端子	2重	SB: AWG28(黒)	0.2 ～ 50	-	-	10	1個
96	Y端子	2重	SB: AWG28(黒)	0.2 ～ 50	-	-	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目

基本情報

本多通信工業製PCRコネクタとミスミ製ケーブルを採用したシリーズ。片側融着タイプや、片側2分岐（融着）、セントロニクスコネクタ変換タイプ等、多種ラインナップ。
【特長】
・コネクタ・フード：本多通信工業製PCRコネクタ
・ケーブル：二重シールド、一重シールド・細径柔軟タイプ等選定可。ツイストペア。
・全長：最短0.2ｍ～最長50ｍまで、0.1ｍごとに長さを指定可能。融着タイプは1m～50m迄。
・片側メスコネクタ、片側マークチューブ、Y端子、融着、融着2分岐、セントロニクス変換等、組合せ多数

ご注意

一部商品にて材料や部材入手難などの影響により一時的に受注停止をしております。受注再開目途は未定です。ご迷惑をお掛けし申し訳ございませんが、予めご了承ください。最新の情報は、当ページでご確認をお願い致します。
【一部販売終了案内】本シリーズのAケーブルは販売終了を予定しております。
終了時期：2025年7月以降、部材なくなり次第順次
推奨代替品：SBケーブルタイプ（一重から二重シールド、ケーブル外被色が紺から黒へ変わります）。
既存型番のケーブルタイプ「A」を「SB」に置き換えた型番が代替品型番となります。
【仕様について】
・I/Oカードメーカーによってコネクタピン番号の考え方が異なる場合があります。当社は本多通信工業指定の方法でピンNo.を割振っております。I/Oボードと接続される場合には十分にご注意ください。
・シールドはフード内接続です。
【追加工・カスタム】追加工・カスタムナンバーをご利用頂きますと、結線変更・マークチューブ印字・アース線長さ等の指定が可能。指定方法はこちら

【ご注意】
◆◆◆SPCR-（形状仕様タイプ）-（A/SB)-HU-96を過去にお買い求めのお客様へのご案内◆◆◆
融着順列並び（HUJ）/融着千鳥並び（HUC）とHU(融着特殊）はピン番号の考え方が異なりますので全くの別結線となります。
現在も継続してHU(融着特殊）でもお買い求めいただけますので、従来の型式でご手配下さい。
SPCR-HUの結線図はこちら

◆◆◆HUJ/HUC結線（36芯/50芯/96芯）の2012年カタログ記載ミスについて◆◆◆
詳細はこちらをご確認下さい。
電子カタログの結線図は訂正されておりません。
本ページよりダウンロードいただく結線図につきましては正しい結線図をダウンロードいただけます。

◆◆◆芯数｢36芯・50芯｣のフード変更について◆◆◆
コネクタフードの製造中止に伴い仕様変更がありました。
（変更前）型式：PCS-E**LA（本多通信工業製）
（変更後）型式：PCS-E**LPA（本多通信工業製）
・36芯・50芯のコネクタを使用しているハーネス対象。
・違い：誤挿入防止のガイドがフード先端につきます。
・その他変更なく、従来通りに使用可能です。

・コネクタ使用温度範囲　-40～105℃
・SB/Aケーブル使用温度範囲 0～80℃

共通仕様

材料／仕上

	項目	材料	仕上
マウントオスパネル	コンタクト	リン青銅	接触部金メッキ
	絶縁体	PBT樹脂（GF）	UL94V-0、黒
	シェル	亜鉛ダイカスト	ニッケルメッキ
コネクタメス	コンタクト	リン青銅	接触部金メッキ
	絶縁体	PBT樹脂（GF）	UL94V-0、黒
	シェル	鋼	ニッケルメッキ

コンタクト配列図


パネルマウント（オス）コネクタ結合面より見た図です。	n＝総芯数

カタログ

商品TOP

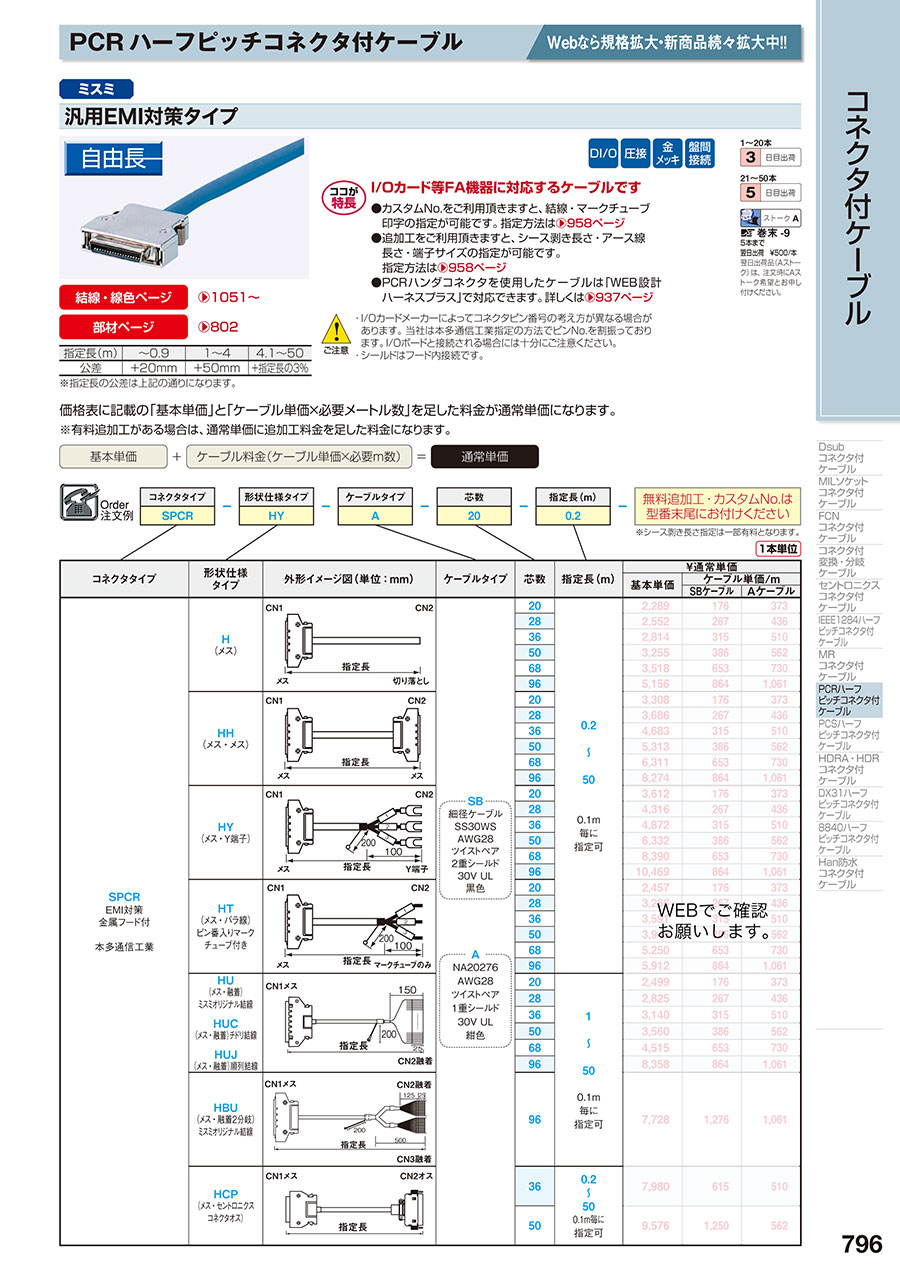

カタログ (見開き版)
