Dsubコネクタ付ケーブル高EMI対策タイプ

平均満足度4.0

この商品のレビューをみる（1件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

Dsubコネクタ付ケーブル (ミスミオリジナルコネクタ使用）

4.6

通常出荷日：2 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

Dsubコネクタ付ケーブル EMI対策・高密度 (3列）選択可能タイプ

4.7

通常出荷日：2 日目～

ケーブルにはアルミ箔を施した3重シールドツイストペアケーブルを採用。15芯は高...

詳細情報を確認する

規格・仕様：

PLC
EMI対策
RS232
ハンダ
金メッキ

コネクタ種類
Dsub
加工方法
半田
ケーブル形状
丸型
フード
EMI対策プラスチック
コネクタ形状
ストレート
コネクタメーカー
日本航空電子
ケーブル定格電圧 (V)
100未満
ケーブル規格（UL/CSA）
UL
ツイストペア
あり

ご注意

【仕様について】
・製品の品質管理体制強化のためハーネスのケーブル部分にラベルを装着いたします。ラベル装着後もRoHS2対応品となります。本件に対するお問い合わせは本ページ右上の『エレクトロニクス部品技術窓口』のチャット・お問合せフォームからお願いします。
変更時期：2023年9月1日以降出荷分
変更内容詳細：こちらをご参照ください。
変更対象型番：本ページに記載の全型番
・RS232C通信でご利用になる場合は最大15m以内でご利用ください。
・RS232C通信で結線指定の場合はこちら（RS232Cケーブル）
・左右で違う芯数（9芯-15芯、9芯-25芯等）の組み合わせや、左右で違うネジタイプをご希望の場合はこちら（RS232Cケーブル）
・シールドはフード内接続。全線ストレート結線。
・芯数H15は高密度（3列）タイプになります。
【販売終了情報】本シリーズのAケーブル（NANBケーブル）は部材廃盤のため受注受付を終了致しました。推奨代替品は同シリーズのBケーブル（NASWSケーブル）です。ご不明な点がございましたら、本ページ最下部のWEBお問い合わせフォームよりお問い合わせ下さい。
後継品型番リストはこちら
【追加工・カスタム】
・追加工・カスタムナンバーをご利用頂きますと、結線変更・マークチューブ印字・シース剥き長さの指定が可能。指定方法はこちら
・追加工サービスのシース剥き長さ指定は端子付又はマークチューブ付のみとなります。
・コネクタ側のアース線長さ指定は対応しておりません。

選定サポート情報

未確定：候補が144型番あります。

外形図・規格表
型番リスト
詳細情報

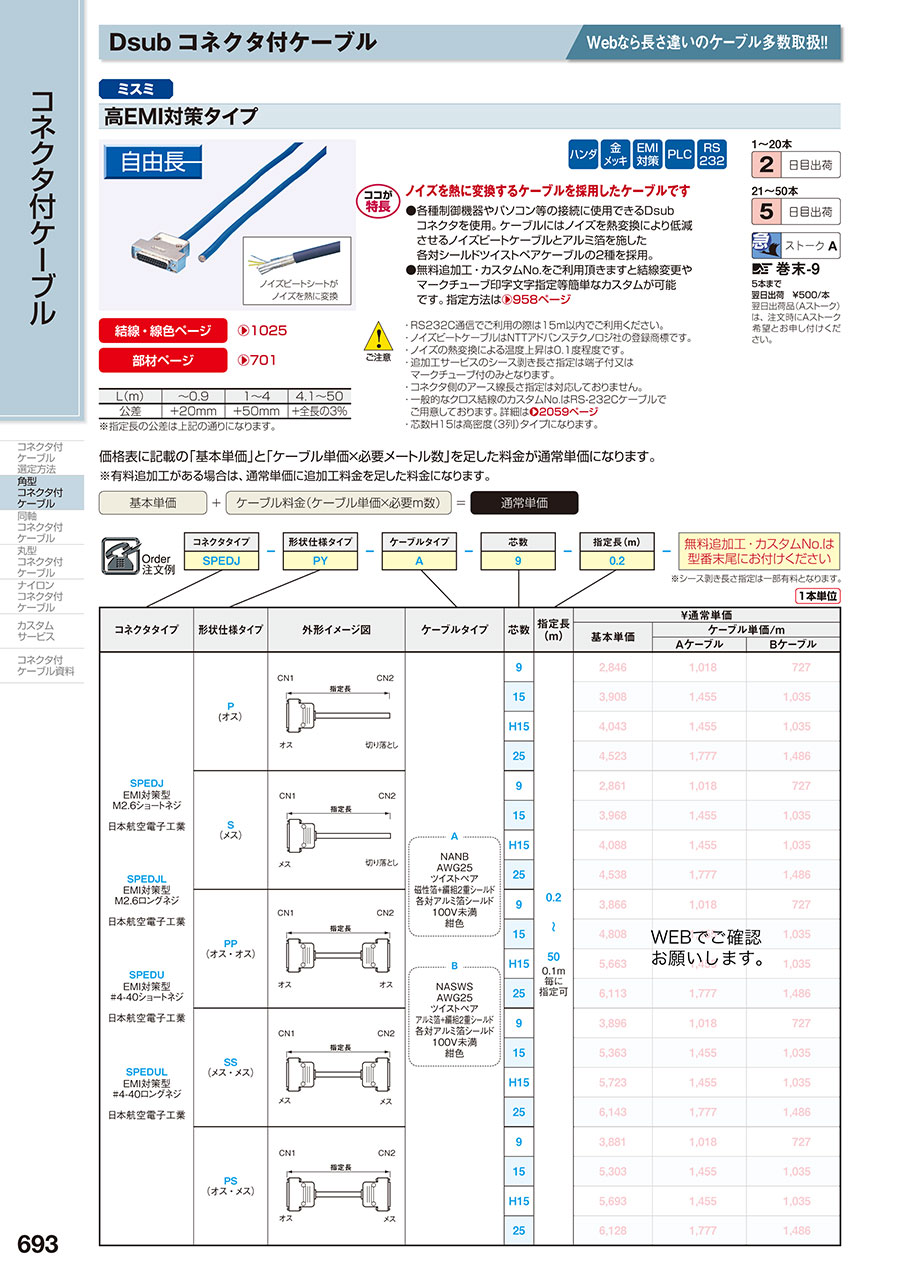

カタログ

外形図・規格表

結線・線色情報はこちら

部材情報はこちら

結線は全線ストレート結線です。

規格表

コネクタタイプ	−	形状仕様タイプ	−	ケーブルタイプ	−	芯数	−	指定長（m）	−	無料追加工・カスタムNo.は型式末尾にお付けください
SPEDU	−	SY	−	B	−	15	−	3.5
※追加工・カスタムNo.は一部有料となります。

外形イメージ図	芯数	ネジ形状	ネジ長さ	ケーブルタイプ別型式	指定長（m）
				Bケーブル AWG25(紺) 300Ｖアルミ箔＋編組2重/各対アルミ箔
P (オス）	9	M2.6	ショート	SPEDJ-P-B-9	0.2 ～　 50 0.1m 毎に指定可
			ロング	SPEDJL-P-B-9
		#4-40	ショート	SPEDU-P-B-9
			ロング	SPEDUL-P-B-9
	15	M2.6	ショート	SPEDJ-P-B-15
			ロング	SPEDJL-P-B-15
		#4-40	ショート	SPEDU-P-B-15
			ロング	SPEDUL-P-B-15
	H15	M2.6	ショート	SPEDJ-P-B-H15
			ロング	SPEDJL-P-B-H15
		#4-40	ショート	SPEDU-P-B-H15
			ロング	SPEDUL-P-B-H15
	25	M2.6	ショート	SPEDJ-P-B-25
			ロング	SPEDJL-P-B-25
		#4-40	ショート	SPEDU-P-B-25
			ロング	SPEDUL-P-B-25
S （メス）	9	M2.6	ショート	SPEDJ-S-B-9	0.2 ～　 50 0.1m 毎に指定可
			ロング	SPEDJL-S-B-9
		#4-40	ショート	SPEDU-S-B-9
			ロング	SPEDUL-S-B-9
	15	M2.6	ショート	SPEDJ-S-B-15
			ロング	SPEDJL-S-B-15
		#4-40	ショート	SPEDU-S-B-15
			ロング	SPEDUL-S-B-15
	H15	M2.6	ショート	SPEDJ-S-B-H15
			ロング	SPEDJL-S-B-H15
		#4-40	ショート	SPEDU-S-B-H15
			ロング	SPEDUL-S-B-H15
	25	M2.6	ショート	SPEDJ-S-B-25
			ロング	SPEDJL-S-B-25
		#4-40	ショート	SPEDU-S-B-25
			ロング	SPEDUL-S-B-25
PP （オス・オス）	9	M2.6	ショート	SPEDJ-PP-B-9	0.2 ～　 50 0.1m 毎に指定可
			ロング	SPEDJL-PP-B-9
		#4-40	ショート	SPEDU-PP-B-9
			ロング	SPEDUL-PP-B-9
	15	M2.6	ショート	SPEDJ-PP-B-15
			ロング	SPEDJL-PP-B-15
		#4-40	ショート	SPEDU-PP-B-15
			ロング	SPEDUL-PP-B-15
	H15	M2.6	ショート	SPEDJ-PP-B-H15
			ロング	SPEDJL-PP-B-H15
		#4-40	ショート	SPEDU-PP-B-H15
			ロング	SPEDUL-PP-B-H15
	25	M2.6	ショート	SPEDJ-PP-B-25
			ロング	SPEDJL-PP-B-25
		#4-40	ショート	SPEDU-PP-B-25
			ロング	SPEDUL-PP-B-25
SS （メス・メス）	9	M2.6	ショート	SPEDJ-SS-B-9	0.2 ～　 50 0.1m 毎に指定可
			ロング	SPEDJL-SS-B-9
		#4-40	ショート	SPEDU-SS-B-9
			ロング	SPEDUL-SS-B-9
	15	M2.6	ショート	SPEDJ-SS-B-15
			ロング	SPEDJL-SS-B-15
		#4-40	ショート	SPEDU-SS-B-15
			ロング	SPEDUL-SS-B-15
	H15	M2.6	ショート	SPEDJ-SS-B-H15
			ロング	SPEDJL-SS-B-H15
		#4-40	ショート	SPEDU-SS-B-H15
			ロング	SPEDUL-SS-B-H15
	25	M2.6	ショート	SPEDJ-SS-B-25
			ロング	SPEDJL-SS-B-25
		#4-40	ショート	SPEDU-SS-B-25
			ロング	SPEDUL-SS-B-25
PS （オス・メス）	9	M2.6	ショート	SPEDJ-PS-B-9	0.2 ～　 50 0.1m 毎に指定可
			ロング	SPEDJL-PS-B-9
		#4-40	ショート	SPEDU-PS-B-9
			ロング	SPEDUL-PS-B-9
	15	M2.6	ショート	SPEDJ-PS-B-15
			ロング	SPEDJL-PS-B-15
		#4-40	ショート	SPEDU-PS-B-15
			ロング	SPEDUL-PS-B-15
	H15	M2.6	ショート	SPEDJ-PS-B-H15
			ロング	SPEDJL-PS-B-H15
		#4-40	ショート	SPEDU-PS-B-H15
			ロング	SPEDUL-PS-B-H15
	25	M2.6	ショート	SPEDJ-PS-B-25
			ロング	SPEDJL-PS-B-25
		#4-40	ショート	SPEDU-PS-B-25
			ロング	SPEDUL-PS-B-25
PY （オス・Y端子）ピン番入りマークチューブ付	9	M2.6	ショート	SPEDJ-PY-B-9	0.2 ～　 50 0.1m 毎に指定可
			ロング	SPEDJL-PY-B-9
		#4-40	ショート	SPEDU-PY-B-9
			ロング	SPEDUL-PY-B-9
	15	M2.6	ショート	SPEDJ-PY-B-15
			ロング	SPEDJL-PY-B-15
		#4-40	ショート	SPEDU-PY-B-15
			ロング	SPEDUL-PY-B-15
	H15	M2.6	ショート	SPEDJ-PY-B-H15
			ロング	SPEDJL-PY-B-H15
		#4-40	ショート	SPEDU-PY-B-H15
			ロング	SPEDUL-PY-B-H15
	25	M2.6	ショート	SPEDJ-PY-B-25
			ロング	SPEDJL-PY-B-25
		#4-40	ショート	SPEDU-PY-B-25
			ロング	SPEDUL-PY-B-25
SY （メス・Y端子）ピン番入りマークチューブ付	9	M2.6	ショート	SPEDJ-SY-B-9	0.2 ～　 50 0.1m 毎に指定可
			ロング	SPEDJL-SY-B-9
		#4-40	ショート	SPEDU-SY-B-9
			ロング	SPEDUL-SY-B-9
	15	M2.6	ショート	SPEDJ-SY-B-15
			ロング	SPEDJL-SY-B-15
		#4-40	ショート	SPEDU-SY-B-15
			ロング	SPEDUL-SY-B-15
	H15	M2.6	ショート	SPEDJ-SY-B-H15
			ロング	SPEDJL-SY-B-H15
		#4-40	ショート	SPEDU-SY-B-H15
			ロング	SPEDUL-SY-B-H15
	25	M2.6	ショート	SPEDJ-SY-B-25
			ロング	SPEDJL-SY-B-25
		#4-40	ショート	SPEDU-SY-B-25
			ロング	SPEDUL-SY-B-25
PT （オス・バラ線）ピン番入りマークチューブ付	9	M2.6	ショート	SPEDJ-PT-B-9	0.2 ～　 50 0.1m 毎に指定可
			ロング	SPEDJL-PT-B-9
		#4-40	ショート	SPEDU-PT-B-9
			ロング	SPEDUL-PT-B-9
	15	M2.6	ショート	SPEDJ-PT-B-15
			ロング	SPEDJL-PT-B-15
		#4-40	ショート	SPEDU-PT-B-15
			ロング	SPEDUL-PT-B-15
	H15	M2.6	ショート	SPEDJ-PT-B-H15
			ロング	SPEDJL-PT-B-H15
		#4-40	ショート	SPEDU-PT-B-H15
			ロング	SPEDUL-PT-B-H15
	25	M2.6	ショート	SPEDJ-PT-B-25
			ロング	SPEDJL-PT-B-25
		#4-40	ショート	SPEDU-PT-B-25
			ロング	SPEDUL-PT-B-25
ST （メス・バラ線）ピン番入りマークチューブ付	9	M2.6	ショート	SPEDJ-ST-B-9	0.2 ～　 50 0.1m 毎に指定可
			ロング	SPEDJL-ST-B-9
		#4-40	ショート	SPEDU-ST-B-9
			ロング	SPEDUL-ST-B-9
	15	M2.6	ショート	SPEDJ-ST-B-15
			ロング	SPEDJL-ST-B-15
		#4-40	ショート	SPEDU-ST-B-15
			ロング	SPEDUL-ST-B-15
	H15	M2.6	ショート	SPEDJ-ST-B-H15
			ロング	SPEDJL-ST-B-H15
		#4-40	ショート	SPEDU-ST-B-H15
			ロング	SPEDUL-ST-B-H15
	25	M2.6	ショート	SPEDJ-ST-B-25
			ロング	SPEDJL-ST-B-25
		#4-40	ショート	SPEDU-ST-B-25
			ロング	SPEDUL-ST-B-25

■公差

L(m)	〜0.9	1〜4	4.1〜50
公差	＋20mm	＋50mm	+全長の3%

※指定長の公差は上記の通りになります。

■部材情報

多芯ケーブル

ケーブルのメーカーはミスミです。

Bケーブル	型番	NASWS
	定格(V)	300V
	取得規格	ULAWM2464
	使用温度	-10~80℃
	難燃性	VW-1
	曲げ半径mm（固定部）	仕上外径×8倍
	曲げ半径mm（可動部）	-
	更に詳しく	>>詳細情報はこちら

コネクタ・フード

コネクタ（9,15,25芯）	型番（オス）	D＊-□PF-N
	型番（メス）	D＊-□SF-N
	メーカー	日本航空電子（JAE）
	使用温度	-55 ℃ ～ +105 ℃
	許容電圧(V)	AC1250V r.m.s
	許容電流(A)	5A
	更に詳しく	>>詳細情報はこちら
※型番＊はシェルサイズ、□は芯数が入ります。

コネクタ（H15芯）	型番（オス）	HD-15SP
	型番（メス）	HD-15SS
	メーカー	ミスミ
	使用温度	-55℃～+85℃
	許容電圧（V）	500V r.m.s
	許容電流（A）	1A
	更に詳しく	>>詳細情報はこちら

フード	型番（M2.6ショートねじ）	D＊-C8-J■-F1-1R
	型番（M2.6ロングねじ）	D＊-C8-J■-F4-1R
	型番（＃4-40ショートねじ）	D＊-C8-J■-F2-1R
	型番（＃4-40ロングねじ）	D＊-C8-J■-F5-1R
	メーカー	日本航空電子（JAE）
	使用温度	-20℃ ~ +85℃
	更に詳しく	>>詳細情報はこちら
※型番＊はシェルサイズ、■は9/10/13いずれかが入ります。

Y端子	サイズ	F0.08-3　相当品
	メーカー	大同端子製造
	内径（A）	3.2
	外形（B）	5.2
	更に詳しく	>>詳細情報はこちら

アース線・アース端子

アース線	サイズ	UL1007-16-GN 相当品
	取得規格	UL1007
	曲げ半径	仕上外径×8倍
	更に詳しく	>>詳細情報はこちら（類似仕様）

アース端子	サイズ	RBA1.25-3.5RE 相当品
	メーカー	大同端子製造
	内径（A）	3.7mm
	外形（B）	6.6mm
	難燃性	VW-1
	更に詳しく	>>詳細情報はこちら

ケーブル仕上外径・許容電流量

ケーブル仕上外径・許容電流値				芯数
				9	15	H15	25
ケーブルタイプ	B	NASWS	仕上外径（mm）	8.4	9.7	9.7	11.7
			許容電流A（30℃）	3.5	3.0	3.0	2.5

※許容電流値はあくまで参考値であって、保証値ではありません。
