Dsubコネクタ付ケーブル EMI対策・高密度 (3列）選択可能タイプ

4.6

平均満足度4.6

この商品のレビューをみる（12件）

この商品のFAQをみる（2件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

Dsubコネクタ付ケーブル (ミスミオリジナルコネクタ使用）

4.6

通常出荷日：2 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

Dsubコネクタ付ケーブル EMI対策・薄型フードタイプ (第一電子工業製コネクタ使用)

4.2

通常出荷日：2 日目～

JAE製のコネクタを使用したハーネス！高密度 (3列）選択可能【特長】・コネク...

詳細情報を確認する

規格・仕様：

省スペース
PLC
柔軟
EMI対策
RS232
細径

コネクタ種類
Dsub
加工方法
半田
ケーブル形状
丸型
フード
EMI対策プラスチック
コネクタ形状
ストレート
コネクタメーカー
日本航空電子
ケーブル規格（UL/CSA）
UL
ツイストペア
あり

ご注意

【仕様について】
・製品の品質管理体制強化のためハーネスのケーブル部分にラベルを装着いたします。ラベル装着後もRoHS2対応品となります。本件に対するお問い合わせは本ページ右上の『エレクトロニクス部品技術窓口』のチャット・お問合せフォームからお願いします。
変更時期：2023年9月1日以降出荷分
変更内容詳細：こちらをご参照ください。
変更対象型番：本ページに記載の全型番
・RS232C通信でご利用になる場合は最大15m以内でご利用ください。
・RS232C通信で結線指定の場合はこちら（RS232Cケーブル）
・左右で違う芯数（9芯-15芯、9芯-25芯等）の組み合わせや、左右で違うネジタイプをご希望の場合はこちら（RS232Cケーブル）
・シールドはフード内接続。全線ストレート結線。
・芯数H15, 44, 62は高密度(3列)タイプになります。形状は商品ページ下部の「コンタクト配列図」にて高密度型をご参照ください。
【部材変更案内】 本シリーズのKS・JSケーブルは仕様変更を予定しております。変更内容はケーブルへのLISTED規格追加で、電気的特性に差異なく上位互換となります。外観・内部配線色・ハーネス型番は従来通りで変更ございません。
変更時期：2025年7月1日製作分より（ランニングチェンジ）
内容詳細：こちらをご参照ください。
変更対象：こちらをご参照ください。
【追加工・カスタム】
・追加工・カスタムナンバーをご利用頂きますと、結線変更・マークチューブ印字・シース剥き長さの指定が可能。指定方法はこちら
・追加工サービスのシース剥き長さ指定は端子付又はマークチューブ付のみとなります。
・コネクタ側のアース線長さ指定は対応しておりません。

選定サポート情報

未確定：候補が1,296型番あります。

商品仕様
型番リスト
詳細情報

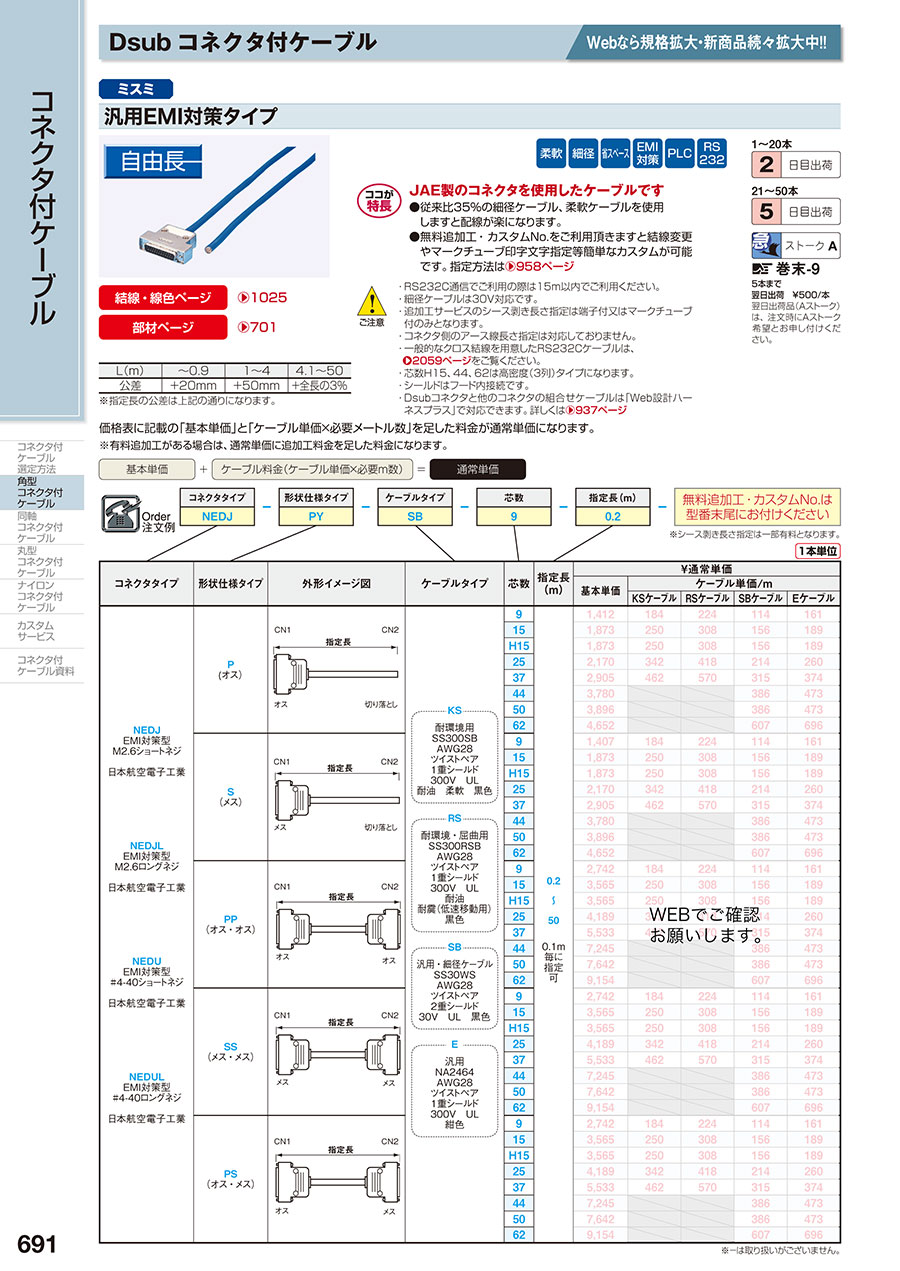

カタログ

商品仕様

結線・線色情報はこちら

部材情報はこちら

結線は全線ストレート結線です。

規格表

コネクタタイプ	−	形状仕様タイプ	−	ケーブルタイプ	−	芯数	−	指定長（m）	−	無料追加工・カスタムNo.は型式末尾にお付けください
NEDJ	−	SS	−	SB	−	H15	−	2.1
※追加工・カスタムNo.は一部有料となります。

価格は型番リストの通常単価、または商品確定後「価格を確認」をクリックしてご確認お願いいたします。

1本単位

コネクタタイプ	形状仕様外形イメージ図	芯数	ケーブルタイプ別型式						指定長（m）
コネクタタイプ	形状仕様外形イメージ図	芯数	KSケーブル耐油・柔軟 AWG28(黒) 300V 1重シールド	RSケーブル耐油・耐震 AWG28(黒) 300V 1重シールド	SBケーブル汎用・細型 AWG28(黒) 30V 2重シールド	Eケーブル汎用 AWG28(紺) 300V 1重シールド	JSケーブル耐油・柔軟 AWG24(黒) 300V 1重シールド	MSケーブル耐油・耐震 AWG24(紺) 300V 1重シールド	指定長（m）
NEDJ EMI対策型 M2.6ショートネジ日本航空電子工業 NEDJL EMI対策型 M2.6ロングネジ日本航空電子工業 NEDU EMI対策型 #4-40ショートネジ日本航空電子工業 NEDUL EMI対策型 #4-40ロングネジ日本航空電子工業	P (オス）	9	〇	〇	〇	〇	〇	〇	0.2 ～ 50 0.1m 毎に指定可 0.2 ～ 50 0.1m 毎に指定可 0.2 ～ 50 0.1m 毎に指定可 0.2 ～ 50 0.1m 毎に指定可
		15	〇	〇	〇	〇	〇	〇
		H15(高密度)	〇	〇	〇	〇	〇	〇
		25	〇	〇	〇	〇	〇	〇
		37	〇	〇	〇	〇	〇	〇
		44(高密度)	取り扱いなし	取り扱いなし	〇	〇	取り扱いなし	取り扱いなし
		50	取り扱いなし	取り扱いなし	〇	〇	取り扱いなし	取り扱いなし
		62(高密度)	取り扱いなし	取り扱いなし	〇	〇	取り扱いなし	取り扱いなし
	S （メス）	9	〇	〇	〇	〇	〇	〇
		15	〇	〇	〇	〇	〇	〇
		H15(高密度)	〇	〇	〇	〇	〇	〇
		25	〇	〇	〇	〇	〇	〇
		37	〇	〇	〇	〇	〇	〇
		44(高密度)	取り扱いなし	取り扱いなし	〇	〇	取り扱いなし	取り扱いなし
		50	取り扱いなし	取り扱いなし	〇	〇	取り扱いなし	取り扱いなし
		62(高密度)	取り扱いなし	取り扱いなし	〇	〇	取り扱いなし	取り扱いなし
	PP （オス・オス）	9	〇	〇	〇	〇	〇	〇
		15	〇	〇	〇	〇	〇	〇
		H15(高密度)	〇	〇	〇	〇	〇	〇
		25	〇	〇	〇	〇	〇	〇
		37	〇	〇	〇	〇	〇	〇
		44(高密度)	取り扱いなし	取り扱いなし	〇	〇	取り扱いなし	取り扱いなし
		50	取り扱いなし	取り扱いなし	〇	〇	取り扱いなし	取り扱いなし
		62(高密度)	取り扱いなし	取り扱いなし	〇	〇	取り扱いなし	取り扱いなし
	SS （メス・メス）	9	〇	〇	〇	〇	〇	〇
		15	〇	〇	〇	〇	〇	〇
		H15(高密度)	〇	〇	〇	〇	〇	〇
		25	〇	〇	〇	〇	〇	〇
		37	〇	〇	〇	〇	〇	〇
		44(高密度)	取り扱いなし	取り扱いなし	〇	〇	取り扱いなし	取り扱いなし
		50	取り扱いなし	取り扱いなし	〇	〇	取り扱いなし	取り扱いなし
		62(高密度)	取り扱いなし	取り扱いなし	〇	〇	取り扱いなし	取り扱いなし
	PS （オス・メス）	9	〇	〇	〇	〇	〇	〇
		15	〇	〇	〇	〇	〇	〇
		H15(高密度)	〇	〇	〇	〇	〇	〇
		25	〇	〇	〇	〇	〇	〇
		37	〇	〇	〇	〇	〇	〇
		44(高密度)	取り扱いなし	取り扱いなし	〇	〇	取り扱いなし	取り扱いなし
		50	取り扱いなし	取り扱いなし	〇	〇	取り扱いなし	取り扱いなし
		62(高密度)	取り扱いなし	取り扱いなし	〇	〇	取り扱いなし	取り扱いなし

1本単位

コネクタタイプ	形状仕様外形イメージ図（単位：mm）	芯数	ケーブルタイプ別型式						指定長（m）
コネクタタイプ	形状仕様外形イメージ図（単位：mm）	芯数	KSケーブル耐油・柔軟 AWG28(黒) 300V 1重シールド	RSケーブル耐油・耐震 AWG28(黒) 300V 1重シールド	SBケーブル汎用・細型 AWG28(黒) 30V 2重シールド	Eケーブル汎用 AWG28(紺) 300V 1重シールド	JSケーブル耐油・柔軟 AWG24(黒) 300V 1重シールド	MSケーブル耐油・耐震 AWG24(紺) 300V 1重シールド	指定長（m）
NEDJ EMI対策型 M2.6ショートネジ日本航空電子工業 NEDJL EMI対策型 M2.6ロングネジ日本航空電子工業 NEDU EMI対策型 #4-40ショートネジ日本航空電子工業 NEDUL EMI対策型 #4-40ロングネジ日本航空電子工業	PY （オス・Y端子）ピン番入りマークチューブ付	9	〇	〇	〇	〇	〇	〇	0.2 ～50 0.1m 毎に指定可 0.2 ～50 0.1m 毎に指定可 0.2 ～50 0.1m 毎に指定可 0.2 ～50 0.1m 毎に指定可
		15	〇	〇	〇	〇	〇	〇
		H15(高密度)	〇	〇	〇	〇	〇	〇
		25	〇	〇	〇	〇	〇	〇
		37	〇	〇	〇	〇	〇	〇
		44(高密度)	取り扱いなし	取り扱いなし	〇	〇	取り扱いなし	取り扱いなし
		50	取り扱いなし	取り扱いなし	〇	〇	取り扱いなし	取り扱いなし
		62(高密度)	取り扱いなし	取り扱いなし	〇	〇	取り扱いなし	取り扱いなし
	SY （メス・Y端子）ピン番入りマークチューブ付	9	〇	〇	〇	〇	〇	〇
		15	〇	〇	〇	〇	〇	〇
		H15(高密度)	〇	〇	〇	〇	〇	〇
		25	〇	〇	〇	〇	〇	〇
		37	〇	〇	〇	〇	〇	〇
		44(高密度)	取り扱いなし	取り扱いなし	〇	〇	取り扱いなし	取り扱いなし
		50	取り扱いなし	取り扱いなし	〇	〇	取り扱いなし	取り扱いなし
		62(高密度)	取り扱いなし	取り扱いなし	〇	〇	取り扱いなし	取り扱いなし
	PT （オス・バラ線）ピン番入りマークチューブ付	9	〇	〇	〇	〇	〇	〇
		15	〇	〇	〇	〇	〇	〇
		H15(高密度)	〇	〇	〇	〇	〇	〇
		25	〇	〇	〇	〇	〇	〇
		37	〇	〇	〇	〇	〇	〇
		44(高密度)	取り扱いなし	取り扱いなし	〇	〇	取り扱いなし	取り扱いなし
		50	取り扱いなし	取り扱いなし	〇	〇	取り扱いなし	取り扱いなし
		62(高密度)	取り扱いなし	取り扱いなし	〇	〇	取り扱いなし	取り扱いなし
	ST （メス・バラ線）ピン番入りマークチューブ付	9	〇	〇	〇	〇	〇	〇
		15	〇	〇	〇	〇	〇	〇
		H15(高密度)	〇	〇	〇	〇	〇	〇
		25	〇	〇	〇	〇	〇	〇
		37	〇	〇	〇	〇	〇	〇
		44(高密度)	取り扱いなし	取り扱いなし	〇	〇	取り扱いなし	取り扱いなし
		50	取り扱いなし	取り扱いなし	〇	〇	取り扱いなし	取り扱いなし
		62(高密度)	取り扱いなし	取り扱いなし	〇	〇	取り扱いなし	取り扱いなし

L（m）	～0.9	1～4	4.1～50
公差	+20mm	+50mm	+全長の3%

※指定長の公差は上記の通りになります。

■部材情報

多芯ケーブル

各種ケーブルのメーカーはすべてミスミです。

SBケーブル	型番	SS30WS
	定格(V)	30V
	取得規格	AWM20276
	使用温度	0~80℃
	難燃性	VW-1SC
	曲げ半径mm（固定部）	仕上外径×8倍
	曲げ半径mm（可動部）	-
	更に詳しく	>>詳細情報はこちら

Eケーブル	型番	NA2464
	定格(V)	300V
	取得規格	ULAWM2464
	使用温度	0~80℃
	難燃性	VW-1
	曲げ半径mm（固定部）	仕上外径×8倍
	曲げ半径mm（可動部）	-
	更に詳しく	>>詳細情報はこちら

RSケーブル	型番	SS300RSB-28
	定格(V)	300V
	取得規格	AWM2464
	使用温度	0~80℃
	難燃性	VW-1
	曲げ半径mm（固定部）	仕上外径×6倍
	曲げ半径mm（可動部）	仕上外径×6倍
	更に詳しく	>>詳細情報はこちら

KSケーブル	型番	SS300SB-28
	定格(V)	300V
	取得規格	ULAWM2464
	使用温度	0~80℃
	難燃性	VW-1
	曲げ半径mm（固定部）	仕上外径×6倍
	曲げ半径mm（可動部）	-
	更に詳しく	>>詳細情報はこちら

MSケーブル	型番	SS300RSB-24
	定格(V)	300V
	取得規格	AWM2464
	使用温度	0~80℃
	難燃性	VW-1
	曲げ半径mm（固定部）	仕上外径×6倍
	曲げ半径mm（可動部）	仕上外径×6倍
	更に詳しく	>>詳細情報はこちら

JSケーブル	型番	SS300SB-24
	定格(V)	300V
	取得規格	ULAWM2464
	使用温度	0~80℃
	難燃性	VW-1
	曲げ半径mm（固定部）	仕上外径×6倍
	曲げ半径mm（可動部）	-
	更に詳しく	>>詳細情報はこちら

コネクタ・フード

コネクタ（9,15,25,37,50芯）	型番（オス）	D＊-□PF-N
	型番（メス）	D＊-□SF-N
	メーカー	日本航空電子（JAE）
	使用温度	-55 ℃ ～ +105 ℃
	許容電圧(V)	AC1250V r.m.s
	許容電流(A)	5A
	更に詳しく	>>詳細情報はこちら

フード	型番（M2.6ショートねじ）	D＊-C8-J■-F1-1R
	型番（M2.6ロングねじ）	D＊-C8-J■-F4-1R
	型番（＃4-40ショートねじ）	D＊-C8-J■-F2-1R
	型番（＃4-40ロングねじ）	D＊-C8-J■-F5-1R
	メーカー	日本航空電子（JAE）
	使用温度	-20℃ ~ +85℃
	更に詳しく	>>詳細情報はこちら
※型番＊はシェルサイズ、■は9/10/13いずれかが入ります。

コネクタ（15H,44,60芯高密度タイプ）	型番（オス）	HD-□SP
	型番（メス）	HD-□SS
	メーカー	ミスミ
	使用温度	-55℃〜＋85℃
	許容電圧(V)	500V
	許容電流(A)	3A
	更に詳しく	>>詳細情報はこちら
※型番＊はシェルサイズ、□は芯数が入ります。

Y端子	サイズ	F0.08-3　相当品
	メーカー	大同端子製造
	内径（A）	3.2
	外形（B）	5.2
	更に詳しく	>>詳細情報はこちら

コンタクト配列図 オス（ピン）コネクタを結合面から見た図です。

シェルサイズグループ	E	A	B	C	D
標準型
高密度型
※高密度型の26芯・78芯は、ハーネスラインナップ無し

アース線・アース端子

アース線	サイズ	UL1007-16-GN 相当品
	取得規格	UL1007
	曲げ半径	仕上外径×8倍
	更に詳しく	>>詳細情報はこちら（類似仕様）

アース端子	サイズ	RBA1.25-3.5RE 相当品
	メーカー	大同端子製造
	内径（A）	3.7mm
	外形（B）	6.6mm
	難燃性	VW-1
	更に詳しく	>>詳細情報はこちら

ケーブル仕上外径・許容電流量

ケーブル仕上外径・許容電流値				芯数
ケーブル仕上外径・許容電流値				9	15/H15	25	37	44	50	62
ケーブルタイプ
	SB	SS30WS	仕上外径(mm)	5.0	5.5	6.5	7.6	8.1	8.1	9.0
	SB	SS30WS	許容電流A(30℃)	2.0	1.6	1.4	1.2	1.1	1.1	1.0
	E	NA2464	仕上外径(mm)	7.4	8.2	9.8	11.6	12.7	12.7	14.1
	E	NA2464	許容電流A(30℃)	2.4	2.0	1.7	1.5	1.4	1.4	1.3
	RS	SS300RSB-28	仕上外径(mm)	6.5	7.8	8.8	10.5	−	−	−
	RS	SS300RSB-28	許容電流A(30℃)	2.2	1.9	1.6	1.4	−	−	−
	KS	SS300SB-28	仕上外径(mm)	6.5	7.4	8.8	10.5	−	−	−
	KS	SS300SB-28	許容電流A(30℃)	2.3	1.9	1.7	1.4	−	−	−
	MS	SS300RSB-24	仕上外径(mm)	7.4	9.1	10.2	12.2	−	−	−
	MS	SS300RSB-24	許容電流A(30℃)	3.8	3.3	2.7	2.4	−	−	−
	JS	SS300SB-24	仕上外径(mm)	7.4	8.5	10.2	12.2	−	−	−
	JS	SS300SB-24	許容電流A(30℃)	3.7	3.2	2.7	2.4	−	−	−

※許容電流値はあくまで参考値であって、保証値ではありません。
