Dsubコネクタ付ケーブル バラ線フード無し(第一電子工業製・ミスミオリジナルコネクタ使用)

未確定:候補が384型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格:-円)
  • 出荷日
    -
    (参考出荷日:-円)
数量:

商品仕様

部材情報はこちら

規格表

コネクタタイプ−形状仕様タイプ−ケーブルタイプ−芯数−指定長(m)
GRNDDJ−P−BB−9−1.5

価格は型番リストの通常単価、または商品確定後「価格を確認」をクリックしてご確認お願いいたします。
1本単位
/m
コネクタタイプ形状仕様タイプ外形イメージ図ケーブルタイプ芯数指定長(m)
GRNDDN
ロックナット無し

DDK



GRNDDJ
M2.6六角
ロックナット付

DDK



GRNDDU
#4-40六角
ロックナット付

DDK



GRPDDN
ロックナット無し

ミスミオリジナル



GRPDDJ
M2.6六角
ロックナット付

ミスミオリジナル



GRPDDU
#4-40六角
ロックナット付

ミスミオリジナル
P
(オス)
Dsubコネクタケーブル バラ線フード無し (DDK製・ミスミオリジナルコネクタ使用):関連画像BA
黄色





BB
青色





UL1007
AWG24
同等品
90.2
~
10


(0.1m
毎に
指定可)
15
25
37
S
(メス)
Dsubコネクタケーブル バラ線フード無し (DDK製・ミスミオリジナルコネクタ使用):関連画像9
15
25
37
PT
(オス)
ピン番入り
マークチューブ付
Dsubコネクタケーブル バラ線フード無し (DDK製・ミスミオリジナルコネクタ使用):関連画像9
15
25
37
ST
(メス)
ピン番入り
マークチューブ付
Dsubコネクタケーブル バラ線フード無し (DDK製・ミスミオリジナルコネクタ使用):関連画像9
15
25
37
PY
(オス・Y端子)
ピン番入り
マークチューブ付
Dsubコネクタケーブル バラ線フード無し (DDK製・ミスミオリジナルコネクタ使用):関連画像9
15
25
37
SY
(メス・Y端子)
ピン番入り
マークチューブ付
Dsubコネクタケーブル バラ線フード無し (DDK製・ミスミオリジナルコネクタ使用):関連画像9
15
25
37
PR
(オス・丸端子)
ピン番入り
マークチューブ付
Dsubコネクタケーブル バラ線フード無し (DDK製・ミスミオリジナルコネクタ使用):関連画像9
15
25
37
SR
(メス・丸端子)
ピン番入り
マークチューブ付
Dsubコネクタケーブル バラ線フード無し (DDK製・ミスミオリジナルコネクタ使用):関連画像9
15
25
37

公差

L(m)~0.91~44.1~10
公差+20mm+50mm+全長の3%
※指定長の公差は上記の通りになります。


■部材情報

単芯ケーブル

BA・BBケーブル型番非公開
メーカー‐
取得規格UL1007
定格温度0℃~80℃
外径(mm)約1.43
曲げ半径mm(固定部)仕上外径×10倍
曲げ半径mm(可動部)‐

※BA(黄)・BB(青)

コネクタ・端子

コネクタ型番(オス)17JE-23□□0-02-D1
型番(メス)17JE-13□□0-02-D1-A
メーカー第一電子工業(DDK)
使用温度-25℃~+85℃
定格電圧(V)AC 1000V
定格電流(A)3 A max per pin
更に詳しく>>詳細情報はこちら

丸端子

サイズ0.3-3 相当品
メーカー大同端子製造
内径(φ)3.2
外径(mm)5.2
更に詳しく>>詳細情報はこちら

ロックナットM2.6六角ロックナット付D20418-J3F
#4-40六角ロックナット付D20418-2F
メーカー日本航空電子工業(JAE)
更に詳しく>>詳細情報はこちら
コネクタ型番(オス)DB-□SP
MILコネクタ付ケーブル 汎用圧接タイプ (Cable with MIL connector, General-purpose pressure welding type):関連画像型番(メス)DB-□SS
メーカーミスミ
使用温度-55℃~+105℃
許容電圧(V)500
許容電流(A)3A
更に詳しく>>詳細情報はこちら

Y端子サイズF0.3-3 相当品
Dsubコネクタ付ケーブル:関連画像メーカー大同端子製造
内径(A)3.2
外形(B)5.2
更に詳しく>>詳細情報はこちら


型番リスト

表示件数
型番
注文停止中
注文停止中
注文停止中
注文停止中
注文停止中
注文停止中
注文停止中
注文停止中
注文停止中
注文停止中
注文停止中
注文停止中
注文停止中
注文停止中
注文停止中
注文停止中
注文停止中
注文停止中
注文停止中
注文停止中
注文停止中
注文停止中

芯数

コネクタ1(CN1)

コネクタ2(CN2)

フードネジ

コネクタメーカー

ケーブルタイプ

指定長

(m)

RoHS2(10物質)?最小発注数量
9
オス
切落とし
M2.6六角ロックナット
第一電子工業
BA:AWG24(黄)
0.2 ~ 10
対応
1個
15
オス
切落とし
M2.6六角ロックナット
第一電子工業
BA:AWG24(黄)
0.2 ~ 10
対応
1個
25
オス
切落とし
M2.6六角ロックナット
第一電子工業
BA:AWG24(黄)
0.2 ~ 10
対応
1個
37
オス
切落とし
M2.6六角ロックナット
第一電子工業
BA:AWG24(黄)
0.2 ~ 10
対応
1個
9
オス
切落とし
M2.6六角ロックナット
第一電子工業
BB:AWG24(青)
0.2 ~ 10
対応
1個
15
オス
切落とし
M2.6六角ロックナット
第一電子工業
BB:AWG24(青)
0.2 ~ 10
対応
1個
25
オス
切落とし
M2.6六角ロックナット
第一電子工業
BB:AWG24(青)
0.2 ~ 10
対応
1個
37
オス
切落とし
M2.6六角ロックナット
第一電子工業
BB:AWG24(青)
0.2 ~ 10
対応
1個
9
オス
丸端子
M2.6六角ロックナット
第一電子工業
BA:AWG24(黄)
0.2 ~ 10
対応
1個
15
オス
丸端子
M2.6六角ロックナット
第一電子工業
BA:AWG24(黄)
0.2 ~ 10
対応
1個
25
オス
丸端子
M2.6六角ロックナット
第一電子工業
BA:AWG24(黄)
0.2 ~ 10
対応
1個
37
オス
丸端子
M2.6六角ロックナット
第一電子工業
BA:AWG24(黄)
0.2 ~ 10
対応
1個
9
オス
丸端子
M2.6六角ロックナット
第一電子工業
BB:AWG24(青)
0.2 ~ 10
対応
1個
15
オス
丸端子
M2.6六角ロックナット
第一電子工業
BB:AWG24(青)
0.2 ~ 10
対応
1個
25
オス
丸端子
M2.6六角ロックナット
第一電子工業
BB:AWG24(青)
0.2 ~ 10
対応
1個
37
オス
丸端子
M2.6六角ロックナット
第一電子工業
BB:AWG24(青)
0.2 ~ 10
対応
1個
9
オス
バラ線
M2.6六角ロックナット
第一電子工業
BA:AWG24(黄)
0.2 ~ 10
対応
1個
15
オス
バラ線
M2.6六角ロックナット
第一電子工業
BA:AWG24(黄)
0.2 ~ 10
対応
1個
25
オス
バラ線
M2.6六角ロックナット
第一電子工業
BA:AWG24(黄)
0.2 ~ 10
対応
1個
37
オス
バラ線
M2.6六角ロックナット
第一電子工業
BA:AWG24(黄)
0.2 ~ 10
対応
1個
9
オス
バラ線
M2.6六角ロックナット
第一電子工業
BB:AWG24(青)
0.2 ~ 10
対応
1個
15
オス
バラ線
M2.6六角ロックナット
第一電子工業
BB:AWG24(青)
0.2 ~ 10
対応
1個
25
オス
バラ線
M2.6六角ロックナット
第一電子工業
BB:AWG24(青)
0.2 ~ 10
対応
1個
37
オス
バラ線
M2.6六角ロックナット
第一電子工業
BB:AWG24(青)
0.2 ~ 10
対応
1個
9
オス
Y端子
M2.6六角ロックナット
第一電子工業
BA:AWG24(黄)
0.2 ~ 10
対応
1個
15
オス
Y端子
M2.6六角ロックナット
第一電子工業
BA:AWG24(黄)
0.2 ~ 10
対応
1個
25
オス
Y端子
M2.6六角ロックナット
第一電子工業
BA:AWG24(黄)
0.2 ~ 10
対応
1個
37
オス
Y端子
M2.6六角ロックナット
第一電子工業
BA:AWG24(黄)
0.2 ~ 10
対応
1個
9
オス
Y端子
M2.6六角ロックナット
第一電子工業
BB:AWG24(青)
0.2 ~ 10
対応
1個
15
オス
Y端子
M2.6六角ロックナット
第一電子工業
BB:AWG24(青)
0.2 ~ 10
対応
1個
25
オス
Y端子
M2.6六角ロックナット
第一電子工業
BB:AWG24(青)
0.2 ~ 10
対応
1個
37
オス
Y端子
M2.6六角ロックナット
第一電子工業
BB:AWG24(青)
0.2 ~ 10
対応
1個
9
メス
切落とし
M2.6六角ロックナット
第一電子工業
BA:AWG24(黄)
0.2 ~ 10
対応
1個
15
メス
切落とし
M2.6六角ロックナット
第一電子工業
BA:AWG24(黄)
0.2 ~ 10
対応
1個
25
メス
切落とし
M2.6六角ロックナット
第一電子工業
BA:AWG24(黄)
0.2 ~ 10
対応
1個
37
メス
切落とし
M2.6六角ロックナット
第一電子工業
BA:AWG24(黄)
0.2 ~ 10
対応
1個
9
メス
切落とし
M2.6六角ロックナット
第一電子工業
BB:AWG24(青)
0.2 ~ 10
対応
1個
15
メス
切落とし
M2.6六角ロックナット
第一電子工業
BB:AWG24(青)
0.2 ~ 10
対応
1個
25
メス
切落とし
M2.6六角ロックナット
第一電子工業
BB:AWG24(青)
0.2 ~ 10
対応
1個
37
メス
切落とし
M2.6六角ロックナット
第一電子工業
BB:AWG24(青)
0.2 ~ 10
対応
1個
9
メス
丸端子
M2.6六角ロックナット
第一電子工業
BA:AWG24(黄)
0.2 ~ 10
対応
1個
15
メス
丸端子
M2.6六角ロックナット
第一電子工業
BA:AWG24(黄)
0.2 ~ 10
対応
1個
25
メス
丸端子
M2.6六角ロックナット
第一電子工業
BA:AWG24(黄)
0.2 ~ 10
対応
1個
37
メス
丸端子
M2.6六角ロックナット
第一電子工業
BA:AWG24(黄)
0.2 ~ 10
対応
1個
9
メス
丸端子
M2.6六角ロックナット
第一電子工業
BB:AWG24(青)
0.2 ~ 10
対応
1個
15
メス
丸端子
M2.6六角ロックナット
第一電子工業
BB:AWG24(青)
0.2 ~ 10
対応
1個
25
メス
丸端子
M2.6六角ロックナット
第一電子工業
BB:AWG24(青)
0.2 ~ 10
対応
1個
37
メス
丸端子
M2.6六角ロックナット
第一電子工業
BB:AWG24(青)
0.2 ~ 10
対応
1個
9
メス
バラ線
M2.6六角ロックナット
第一電子工業
BA:AWG24(黄)
0.2 ~ 10
対応
1個
15
メス
バラ線
M2.6六角ロックナット
第一電子工業
BA:AWG24(黄)
0.2 ~ 10
対応
1個
25
メス
バラ線
M2.6六角ロックナット
第一電子工業
BA:AWG24(黄)
0.2 ~ 10
対応
1個
37
メス
バラ線
M2.6六角ロックナット
第一電子工業
BA:AWG24(黄)
0.2 ~ 10
対応
1個
9
メス
バラ線
M2.6六角ロックナット
第一電子工業
BB:AWG24(青)
0.2 ~ 10
対応
1個
15
メス
バラ線
M2.6六角ロックナット
第一電子工業
BB:AWG24(青)
0.2 ~ 10
対応
1個
25
メス
バラ線
M2.6六角ロックナット
第一電子工業
BB:AWG24(青)
0.2 ~ 10
対応
1個
37
メス
バラ線
M2.6六角ロックナット
第一電子工業
BB:AWG24(青)
0.2 ~ 10
対応
1個
9
メス
Y端子
M2.6六角ロックナット
第一電子工業
BA:AWG24(黄)
0.2 ~ 10
対応
1個
15
メス
Y端子
M2.6六角ロックナット
第一電子工業
BA:AWG24(黄)
0.2 ~ 10
対応
1個
25
メス
Y端子
M2.6六角ロックナット
第一電子工業
BA:AWG24(黄)
0.2 ~ 10
対応
1個
37
メス
Y端子
M2.6六角ロックナット
第一電子工業
BA:AWG24(黄)
0.2 ~ 10
対応
1個
通常単価(税別) (税込単価)
通常出荷日
-
( - )
3日目
-
( - )
3日目
-
( - )
3日目
-
( - )
3日目
-
( - )
3日目
-
( - )
3日目
-
( - )
3日目
-
( - )
3日目
-
( - )
3日目
-
( - )
3日目
-
( - )
3日目
-
( - )
3日目
-
( - )
3日目
-
( - )
3日目
-
( - )
3日目
-
( - )
3日目
-
( - )
3日目
-
( - )
3日目
-
( - )
3日目
-
( - )
3日目
-
( - )
3日目
-
( - )
3日目
-
( - )
3日目
-
( - )
3日目
-
( - )
3日目
-
( - )
3日目
-
( - )
3日目
-
( - )
3日目
-
( - )
3日目
-
( - )
3日目
-
( - )
3日目
-
( - )
3日目
-
( - )
3日目
-
( - )
3日目
-
( - )
3日目
-
( - )
3日目
-
( - )
3日目
-
( - )
3日目
-
( - )
3日目
-
( - )
3日目
-
( - )
3日目
-
( - )
3日目
-
( - )
3日目
-
( - )
3日目
-
( - )
3日目
-
( - )
3日目
-
( - )
3日目
-
( - )
3日目
-
( - )
3日目
-
( - )
3日目
-
( - )
3日目
-
( - )
3日目
-
( - )
3日目
-
( - )
3日目
-
( - )
3日目
-
( - )
3日目
-
( - )
3日目
-
( - )
3日目
-
( - )
3日目
-
( - )
3日目

詳細情報

基本情報

第一電子工業(DDK)製 or ミスミ製Dsubコネクタから選定可。UL1007単芯電線と組み合わせ。フード無しタイプ。ロックナットの種類、もしくはロックナット無しを選択可!
【特長】
・コネクタ:ミスミ製=型番 GRPDDJ-/GRPDDU-/GRPDDN-、第一電子工業(DDK)製=型番 GRNDDJ-/GRNDDU-/GRNDDN-
・ケーブル:UL1007 AWG24 単芯電線 2色(黄・青)、AC用の黄とDC用の青をご用意
・全長:最短0.2m~最長10mまで、0.1mごとに長さを指定可能
・片側マークチューブ付、Y端子付、丸端子付より選定可能
・M2.6六角ロックナット、#4-40六角ロックナット、ロックナット無より選定可

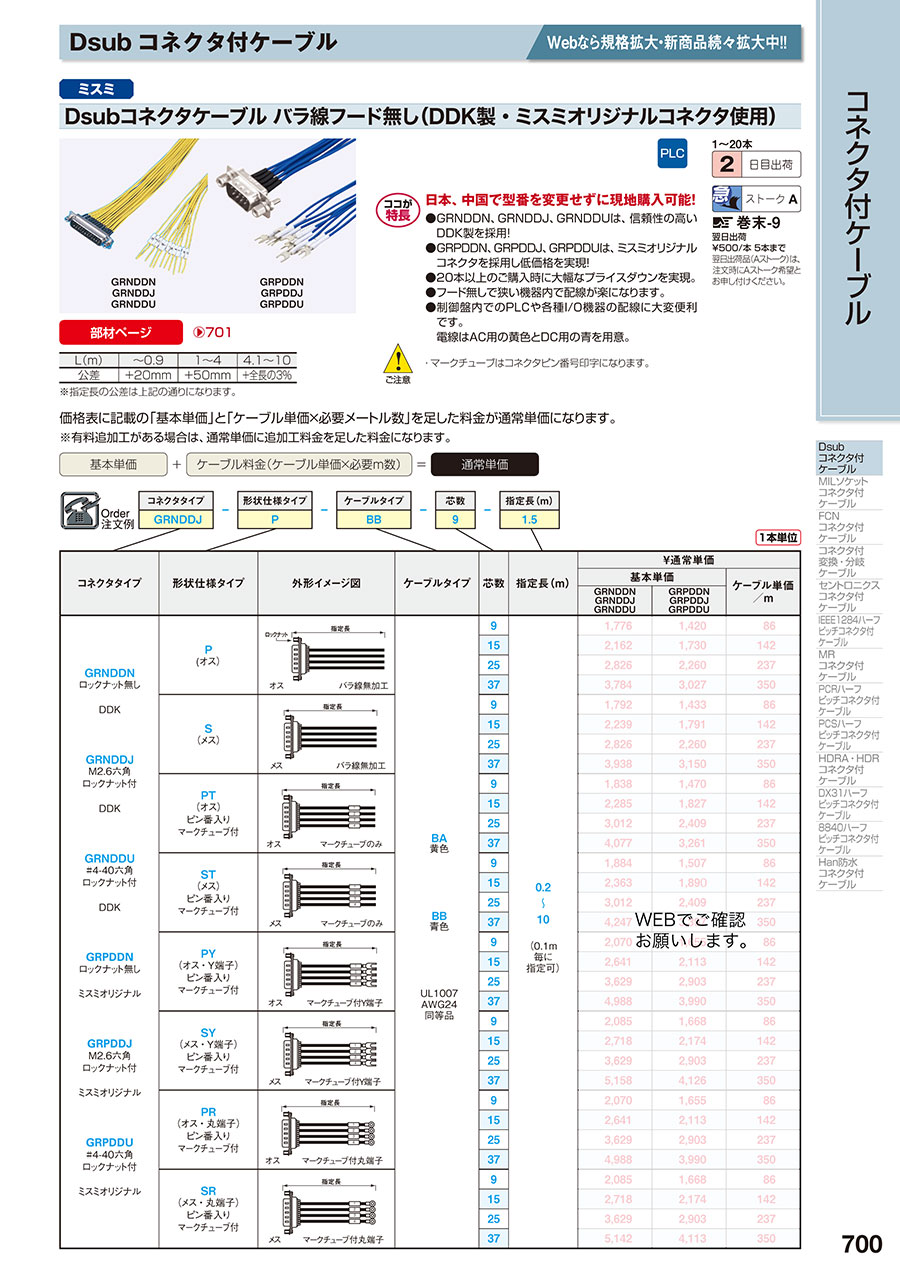

カタログ

  • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

EW-700

商品担当おすすめ

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

Dsubコネクタ付ケーブル バラ線フード無し(第一電子工業製・ミスミオリジナルコネクタ使用)のレビュー
3.5平均満足度:3.52件のレビュー
社内検査装置のI/Oに使用
4
満足度:4.0
短納期でカスタム品が出来るので助かりました。 出来映えも問題が無かった。 コネクタが安価な物を使用出来れば尚良かった。
0人が参考にしています。
治具製作
3
満足度:3.0
各部材手配の手配と同じ納期で半完成品が入手出来、助かりました。
0人が参考にしています。
