ミスミ

Dsubコネクタ付ケーブルバラ線フードあり (第一電子工業製・ミスミオリジナルコネクタ使用)

4.2

平均満足度4.2

この商品のレビューをみる（4件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

Dsubコネクタ付ケーブル (ミスミオリジナルコネクタ使用）

4.6

通常出荷日：2 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

Dsubコネクタ付ケーブルバラ線フード付き

4.5

通常出荷日：7 日目

第一電子工業（DDK）製 or ミスミ製Dsubコネクタから選定可。UL100...

詳細情報を確認する

規格・仕様：

コネクタ種類
Dsub
加工方法
半田
ケーブル形状
バラ線
フード
汎用樹脂
コネクタ形状
ストレート
ケーブル定格電圧 (V)
300
ケーブル規格（UL/CSA）
UL/CSA

ご注意

【仕様について】
Dsubコネクタの15芯で、高密度型(3列)をご希望の場合、「H15(高密度)」をご選定ください。高密度コネクタに対応したシリーズは以下です。
・汎用丸型ケーブルタイプはこちら
・高EMIケーブルタイプはこちら
・バラ線フード付タイプはこちら
・バラ線フード無タイプはこちら
【部材変更案内】安定供給と品質向上のため、Dsubフード部材を変更致します。部材変更は致しますが性能に変更なく今まで通りご使用可能です。
変更対象：Dsubフード全芯数（メーカーはミスミのままで変更ありません）。
変更時期：2022年3月1日受注分より順次
変更内容詳細：こちらをご参照ください。
変更対象型番：こちらをご参照ください。

未確定：候補が192型番あります。

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

部材情報はこちら

規格表

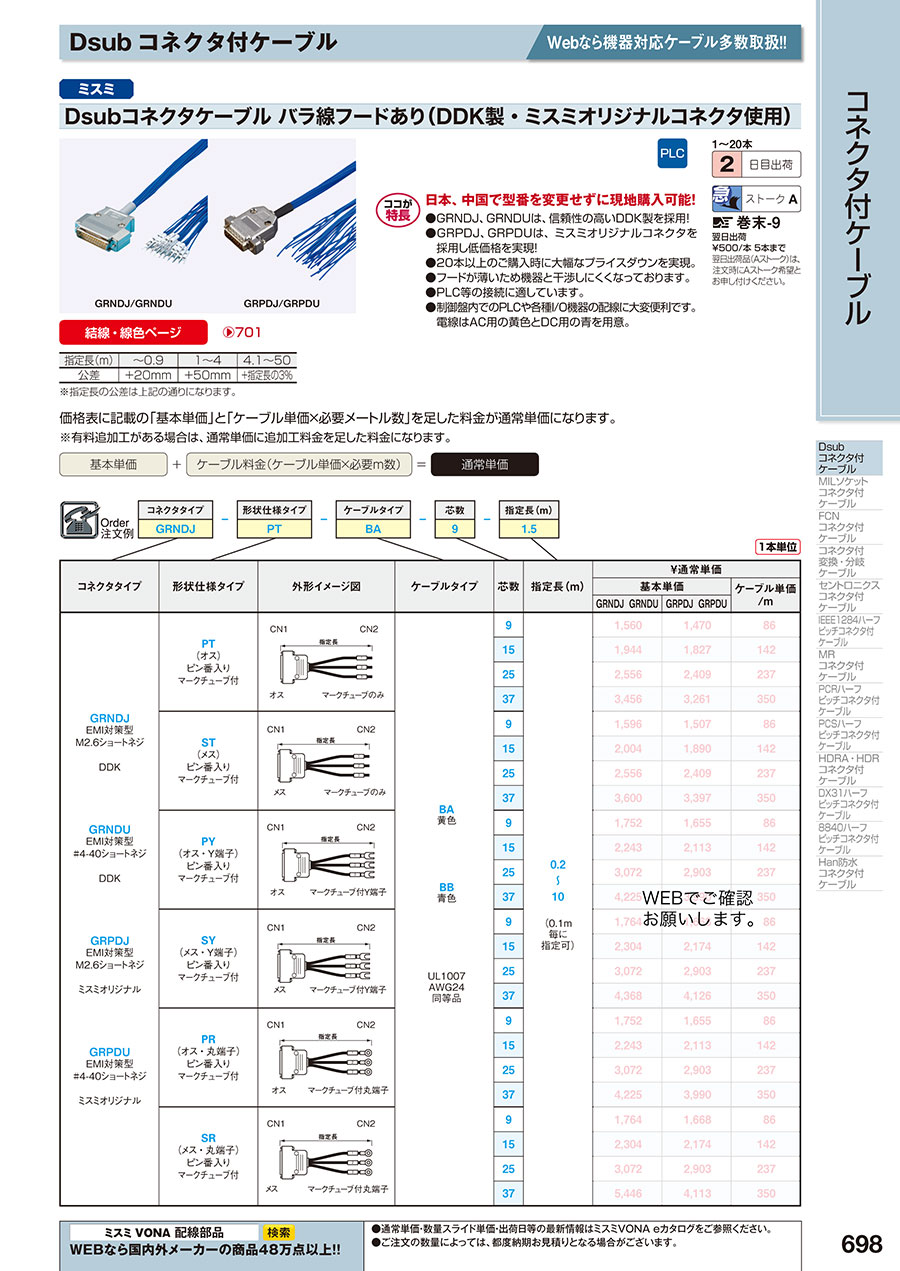

コネクタタイプ	−	形状仕様タイプ	−	ケーブルタイプ	−	芯数	−	指定長（m）
GRNDJ	−	PT	−	BA	−	9	−	1.5

価格は型番リストの通常単価、または商品確定後「価格を確認」をクリックしてご確認お願いいたします。

1本単位

コネクタタイプ	形状仕様タイプ	外形イメージ図	ケーブルタイプ	芯数	指定長（m）


GRNDJ EMI対策型 M2.6ショートネジ DDK GRNDU EMI対策型 #4-40ショートネジ DDK GRPDJ EMI対策型 M2.6ショートネジミスミオリジナル GRPDU EMI対策型 #4-40ショートネジミスミオリジナル	PT （オス）ピン番入りマークチューブ付		BA 黄色 BB 青色 UL1007 AWG24 同等品	9	0.2 ～ 10 （0.1m 毎に指定可）
				15
				25
				37
	ST （メス）ピン番入りマークチューブ付			9
				15
				25
				37
	PY （オス・Y端子）ピン番入りマークチューブ付			9
				15
				25
				37
	SY （メス・Y端子）ピン番入りマークチューブ付			9
				15
				25
				37
	PR （オス・丸端子）ピン番入りマークチューブ付			9
				15
				25
				37
	SR （メス・丸端子）ピン番入りマークチューブ付			9
				15
				25
				37

指定長（m）	～0.9	1～4	4.1～50
公差	+20mm	+50mm	+指定長の3%

※指定長の公差は上記の通りになります。

■部材情報

単芯ケーブル

BA・BBケーブル	型番	非公開
	メーカー	‐
	取得規格	UL1007
	定格温度	0℃～80℃
	外径（mm）	約1.43
	曲げ半径mm（固定部）	仕上外径×10倍
	曲げ半径mm（可動部）	‐

コネクタ・フード

コネクタ	型番（オス）	17JE-23□□0-02-D1
	型番（メス）	17JE-13□□0-02-D1-A
	メーカー	第一電子工業（DDK）
	使用温度	-25℃～+85℃
	定格電圧（V）	AC 1000V
	定格電流（A）	3 A max per pin
	更に詳しく	>>詳細情報はこちら

フード	型番（M2.6ショートねじ）	17JE-□□H-1A-CF
	型番（#4・40ショートねじ）	17JE-□□H-1C-CF
	メーカー	第一電子電材（DDK）
	使用温度	-25℃ ～ +60℃
	更に詳しく	>>詳細情報はこちら

丸端子	サイズ	0.3-3
	メーカー	大同端子製造
	内径（φ）	3.2
	外形（mm）	5.2
	更に詳しく	>>詳細情報はこちら

コネクタ	型番（オス）	DB-□SP
	型番（メス）	DB-□SS
	メーカー	ミスミ
	使用温度	-55℃～+105℃
	許容電圧（V）	500
	許容電流（A）	3A
	更に詳しく	>>詳細情報はこちら

フード	型番（メッキ有）	MDA-□H-□ 相当品
	型番（メッキ無）	RDA-□H-□ 相当品
	メーカー	ミスミ
	使用温度	-20℃ ～ +85℃

Y端子	サイズ	F0.3-3 相当品
	メーカー	大同端子製造
	内径（φ）	3.2
	外形（mm）	5.2
	更に詳しく	>>詳細情報はこちら

アース線・アース端子

アース線	サイズ	相当品
	取得規格	UL1007
	曲げ半径mm（固定部）	仕上外径×8倍
	曲げ半径mm（可動部）	‐
	更に詳しく	>>詳細情報はこちら（類似仕様）

アース端子	サイズ	RBA1.25-3.5RE 相当品
	メーカー	大同端子製造
	内径（A）	3.7mm
	外形（B）	6.6mm
	更に詳しく	>>詳細情報はこちら

ケーブル仕上外径・許容電流量

ケーブル仕上外径・許容電流値	芯数
ケーブル仕上外径・許容電流値	9	15	25	37
仕上外径（mm）	1.5	1.5	1.5	1.5
許容電流（A）	4	4	4	4

※許容電流値はあくまで参考値であって、保証値ではありません。

型番リスト

表示件数

型番

GRNDJ-PR-BA-9-[0.2-10/0.1]

GRNDJ-PR-BA-15-[0.2-10/0.1]

GRNDJ-PR-BA-25-[0.2-10/0.1]

GRNDJ-PR-BA-37-[0.2-10/0.1]

GRNDJ-PR-BB-9-[0.2-10/0.1]

GRNDJ-PR-BB-15-[0.2-10/0.1]

GRNDJ-PR-BB-25-[0.2-10/0.1]

GRNDJ-PR-BB-37-[0.2-10/0.1]

GRNDJ-PT-BA-9-[0.2-10/0.1]

GRNDJ-PT-BA-15-[0.2-10/0.1]

GRNDJ-PT-BA-25-[0.2-10/0.1]

GRNDJ-PT-BA-37-[0.2-10/0.1]

GRNDJ-PT-BB-9-[0.2-10/0.1]

GRNDJ-PT-BB-15-[0.2-10/0.1]

GRNDJ-PT-BB-25-[0.2-10/0.1]

GRNDJ-PT-BB-37-[0.2-10/0.1]

GRNDJ-PY-BA-9-[0.2-10/0.1]

GRNDJ-PY-BA-15-[0.2-10/0.1]

GRNDJ-PY-BA-25-[0.2-10/0.1]

GRNDJ-PY-BA-37-[0.2-10/0.1]

GRNDJ-PY-BB-9-[0.2-10/0.1]

GRNDJ-PY-BB-15-[0.2-10/0.1]

GRNDJ-PY-BB-25-[0.2-10/0.1]

GRNDJ-PY-BB-37-[0.2-10/0.1]

GRNDJ-SR-BA-9-[0.2-10/0.1]

GRNDJ-SR-BA-15-[0.2-10/0.1]

GRNDJ-SR-BA-25-[0.2-10/0.1]

GRNDJ-SR-BA-37-[0.2-10/0.1]

GRNDJ-SR-BB-9-[0.2-10/0.1]

GRNDJ-SR-BB-15-[0.2-10/0.1]

GRNDJ-SR-BB-25-[0.2-10/0.1]

GRNDJ-SR-BB-37-[0.2-10/0.1]

GRNDJ-ST-BA-9-[0.2-10/0.1]

GRNDJ-ST-BA-15-[0.2-10/0.1]

GRNDJ-ST-BA-25-[0.2-10/0.1]

GRNDJ-ST-BA-37-[0.2-10/0.1]

GRNDJ-ST-BB-9-[0.2-10/0.1]

GRNDJ-ST-BB-15-[0.2-10/0.1]

GRNDJ-ST-BB-25-[0.2-10/0.1]

GRNDJ-ST-BB-37-[0.2-10/0.1]

GRNDJ-SY-BA-9-[0.2-10/0.1]

GRNDJ-SY-BA-15-[0.2-10/0.1]

GRNDJ-SY-BA-25-[0.2-10/0.1]

GRNDJ-SY-BA-37-[0.2-10/0.1]

GRNDJ-SY-BB-9-[0.2-10/0.1]

GRNDJ-SY-BB-15-[0.2-10/0.1]

GRNDJ-SY-BB-25-[0.2-10/0.1]

GRNDJ-SY-BB-37-[0.2-10/0.1]

GRNDU-PR-BA-9-[0.2-10/0.1]

GRNDU-PR-BA-15-[0.2-10/0.1]

GRNDU-PR-BA-25-[0.2-10/0.1]

GRNDU-PR-BA-37-[0.2-10/0.1]

GRNDU-PR-BB-9-[0.2-10/0.1]

GRNDU-PR-BB-15-[0.2-10/0.1]

GRNDU-PR-BB-25-[0.2-10/0.1]

GRNDU-PR-BB-37-[0.2-10/0.1]

GRNDU-PT-BA-9-[0.2-10/0.1]

GRNDU-PT-BA-15-[0.2-10/0.1]

GRNDU-PT-BA-25-[0.2-10/0.1]

GRNDU-PT-BA-37-[0.2-10/0.1]

芯数

コネクタ1(CN1)

コネクタ2(CN2)

フードネジ

コネクタメーカー

ケーブルタイプ

指定長

(m)

RoHS?

最小発注数量

9	オス	丸端子	M2.6ショートネジ	第一電子工業	BA: AWG24(黄)	0.2 ～ 10	10	1個
15	オス	丸端子	M2.6ショートネジ	第一電子工業	BA: AWG24(黄)	0.2 ～ 10	10	1個
25	オス	丸端子	M2.6ショートネジ	第一電子工業	BA: AWG24(黄)	0.2 ～ 10	10	1個
37	オス	丸端子	M2.6ショートネジ	第一電子工業	BA: AWG24(黄)	0.2 ～ 10	10	1個
9	オス	丸端子	M2.6ショートネジ	第一電子工業	BB: AWG24(青)	0.2 ～ 10	10	1個
15	オス	丸端子	M2.6ショートネジ	第一電子工業	BB: AWG24(青)	0.2 ～ 10	10	1個
25	オス	丸端子	M2.6ショートネジ	第一電子工業	BB: AWG24(青)	0.2 ～ 10	10	1個
37	オス	丸端子	M2.6ショートネジ	第一電子工業	BB: AWG24(青)	0.2 ～ 10	10	1個
9	オス	バラ線	M2.6ショートネジ	第一電子工業	BA: AWG24(黄)	0.2 ～ 10	10	1個
15	オス	バラ線	M2.6ショートネジ	第一電子工業	BA: AWG24(黄)	0.2 ～ 10	10	1個
25	オス	バラ線	M2.6ショートネジ	第一電子工業	BA: AWG24(黄)	0.2 ～ 10	10	1個
37	オス	バラ線	M2.6ショートネジ	第一電子工業	BA: AWG24(黄)	0.2 ～ 10	10	1個
9	オス	バラ線	M2.6ショートネジ	第一電子工業	BB: AWG24(青)	0.2 ～ 10	10	1個
15	オス	バラ線	M2.6ショートネジ	第一電子工業	BB: AWG24(青)	0.2 ～ 10	10	1個
25	オス	バラ線	M2.6ショートネジ	第一電子工業	BB: AWG24(青)	0.2 ～ 10	10	1個
37	オス	バラ線	M2.6ショートネジ	第一電子工業	BB: AWG24(青)	0.2 ～ 10	10	1個
9	オス	Y端子	M2.6ショートネジ	第一電子工業	BA: AWG24(黄)	0.2 ～ 10	10	1個
15	オス	Y端子	M2.6ショートネジ	第一電子工業	BA: AWG24(黄)	0.2 ～ 10	10	1個
25	オス	Y端子	M2.6ショートネジ	第一電子工業	BA: AWG24(黄)	0.2 ～ 10	10	1個
37	オス	Y端子	M2.6ショートネジ	第一電子工業	BA: AWG24(黄)	0.2 ～ 10	10	1個
9	オス	Y端子	M2.6ショートネジ	第一電子工業	BB: AWG24(青)	0.2 ～ 10	10	1個
15	オス	Y端子	M2.6ショートネジ	第一電子工業	BB: AWG24(青)	0.2 ～ 10	10	1個
25	オス	Y端子	M2.6ショートネジ	第一電子工業	BB: AWG24(青)	0.2 ～ 10	10	1個
37	オス	Y端子	M2.6ショートネジ	第一電子工業	BB: AWG24(青)	0.2 ～ 10	10	1個
9	メス	丸端子	M2.6ショートネジ	第一電子工業	BA: AWG24(黄)	0.2 ～ 10	10	1個
15	メス	丸端子	M2.6ショートネジ	第一電子工業	BA: AWG24(黄)	0.2 ～ 10	10	1個
25	メス	丸端子	M2.6ショートネジ	第一電子工業	BA: AWG24(黄)	0.2 ～ 10	10	1個
37	メス	丸端子	M2.6ショートネジ	第一電子工業	BA: AWG24(黄)	0.2 ～ 10	10	1個
9	メス	丸端子	M2.6ショートネジ	第一電子工業	BB: AWG24(青)	0.2 ～ 10	10	1個
15	メス	丸端子	M2.6ショートネジ	第一電子工業	BB: AWG24(青)	0.2 ～ 10	10	1個
25	メス	丸端子	M2.6ショートネジ	第一電子工業	BB: AWG24(青)	0.2 ～ 10	10	1個
37	メス	丸端子	M2.6ショートネジ	第一電子工業	BB: AWG24(青)	0.2 ～ 10	10	1個
9	メス	バラ線	M2.6ショートネジ	第一電子工業	BA: AWG24(黄)	0.2 ～ 10	10	1個
15	メス	バラ線	M2.6ショートネジ	第一電子工業	BA: AWG24(黄)	0.2 ～ 10	10	1個
25	メス	バラ線	M2.6ショートネジ	第一電子工業	BA: AWG24(黄)	0.2 ～ 10	10	1個
37	メス	バラ線	M2.6ショートネジ	第一電子工業	BA: AWG24(黄)	0.2 ～ 10	10	1個
9	メス	バラ線	M2.6ショートネジ	第一電子工業	BB: AWG24(青)	0.2 ～ 10	10	1個
15	メス	バラ線	M2.6ショートネジ	第一電子工業	BB: AWG24(青)	0.2 ～ 10	10	1個
25	メス	バラ線	M2.6ショートネジ	第一電子工業	BB: AWG24(青)	0.2 ～ 10	10	1個
37	メス	バラ線	M2.6ショートネジ	第一電子工業	BB: AWG24(青)	0.2 ～ 10	10	1個
9	メス	Y端子	M2.6ショートネジ	第一電子工業	BA: AWG24(黄)	0.2 ～ 10	10	1個
15	メス	Y端子	M2.6ショートネジ	第一電子工業	BA: AWG24(黄)	0.2 ～ 10	10	1個
25	メス	Y端子	M2.6ショートネジ	第一電子工業	BA: AWG24(黄)	0.2 ～ 10	10	1個
37	メス	Y端子	M2.6ショートネジ	第一電子工業	BA: AWG24(黄)	0.2 ～ 10	10	1個
9	メス	Y端子	M2.6ショートネジ	第一電子工業	BB: AWG24(青)	0.2 ～ 10	10	1個
15	メス	Y端子	M2.6ショートネジ	第一電子工業	BB: AWG24(青)	0.2 ～ 10	10	1個
25	メス	Y端子	M2.6ショートネジ	第一電子工業	BB: AWG24(青)	0.2 ～ 10	10	1個
37	メス	Y端子	M2.6ショートネジ	第一電子工業	BB: AWG24(青)	0.2 ～ 10	10	1個
9	オス	丸端子	#4-40ショートネジ	第一電子工業	BA: AWG24(黄)	0.2 ～ 10	10	1個
15	オス	丸端子	#4-40ショートネジ	第一電子工業	BA: AWG24(黄)	0.2 ～ 10	10	1個
25	オス	丸端子	#4-40ショートネジ	第一電子工業	BA: AWG24(黄)	0.2 ～ 10	10	1個
37	オス	丸端子	#4-40ショートネジ	第一電子工業	BA: AWG24(黄)	0.2 ～ 10	10	1個
9	オス	丸端子	#4-40ショートネジ	第一電子工業	BB: AWG24(青)	0.2 ～ 10	10	1個
15	オス	丸端子	#4-40ショートネジ	第一電子工業	BB: AWG24(青)	0.2 ～ 10	10	1個
25	オス	丸端子	#4-40ショートネジ	第一電子工業	BB: AWG24(青)	0.2 ～ 10	10	1個
37	オス	丸端子	#4-40ショートネジ	第一電子工業	BB: AWG24(青)	0.2 ～ 10	10	1個
9	オス	バラ線	#4-40ショートネジ	第一電子工業	BA: AWG24(黄)	0.2 ～ 10	10	1個
15	オス	バラ線	#4-40ショートネジ	第一電子工業	BA: AWG24(黄)	0.2 ～ 10	10	1個
25	オス	バラ線	#4-40ショートネジ	第一電子工業	BA: AWG24(黄)	0.2 ～ 10	10	1個
37	オス	バラ線	#4-40ショートネジ	第一電子工業	BA: AWG24(黄)	0.2 ～ 10	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目

基本情報

基本情報

第一電子工業（DDK）製 or ミスミ製Dsubコネクタから選定可。UL1007単芯電線と組み合わせ。フードが薄いため機器と干渉しにくい。
【特長】
・コネクタ、フード：ミスミ製＝型番 GRPDJ-/GRPDU-、第一電子工業（DDK）製＝型番 GRNDJ-/GRNDU-
・ケーブル：UL1007 AWG24 単芯電線 2色（黄・青）。AC用の黄とDC用の青をご用意
・全長：最短0.2ｍ～最長10ｍまで、0.1ｍごとに長さを指定可能。
・片側マークチューブ付、Y端子付、丸端子付より選定可能
・EMI対策フード
・M2.6ショートねじ、#4-40ショートねじタイプより選定可

ご注意

【仕様について】
Dsubコネクタの15芯で、高密度型(3列)をご希望の場合、「H15(高密度)」をご選定ください。高密度コネクタに対応したシリーズは以下です。
・汎用丸型ケーブルタイプはこちら
・高EMIケーブルタイプはこちら
・バラ線フード付タイプはこちら
・バラ線フード無タイプはこちら
【部材変更案内】安定供給と品質向上のため、Dsubフード部材を変更致します。部材変更は致しますが性能に変更なく今まで通りご使用可能です。
変更対象：Dsubフード全芯数（メーカーはミスミのままで変更ありません）。
変更時期：2022年3月1日受注分より順次
変更内容詳細：こちらをご参照ください。
変更対象型番：こちらをご参照ください。

カタログ

商品TOP

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

Dsubコネクタ付ケーブルバラ線フードあり (第一電子工業製・ミスミオリジナルコネクタ使用)のレビュー

4.2平均満足度：4.24件のレビュー

星5
50%
星4
25%
星3
25%
星2
0%
星1
0%

通信用に使用しています

満足度：5.02023/02/09

当社で設計を含めて製作している電子装置間の通信用に使用しています。当社の仕様にあった物が、図面を起こさずカスタムで製作さ...もっと読む

0人が参考にしています。

モータードライバとPLCの接続に使用

満足度：5.02020/02/13

モータードライバとPLCとの接続用に使用しました。自由に選べるのでその使用にあったものが作れます。

0人が参考にしています。

接続で使っています

満足度：3.02019/09/04

検査機のリニアスケールとパソコンボードとの間の接続で使っています。ケーブルは固定しており、問題なく使用しています。ただ気...もっと読む

0人が参考にしています。

測定装置の通信ケーブルとして

満足度：4.02019/09/04

ミスミオリジナルDsubコネクタ付バラ線ケーブルGRPDUを測定装置の通信ケーブルとして使用しています。マークチューブの...もっと読む

0人が参考にしています。

4件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品 Dsubコネクタ付ケーブルバラ線フードあり (第一電子工業製・ミスミオリジナルコネクタ使用)	Dsubコネクタ付ケーブルバラ線・薄型フードタイプ (オムロン製コネクタ使用)	Dsubコネクタ付ケーブル EMI対策・薄型フードタイプ (第一電子工業製コネクタ使用)	Dsubコネクタ付ケーブルバラ線フード付き	Dsubコネクタ付ケーブル EMI対策・薄型フードアングルタイプ (第一電子工業製コネクタ使用)	Dsubコネクタ付ケーブルバラ線フード無・高密度選択可能タイプ (日本航空電子製コネクタ使用)
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-
通常出荷日	3日目	2日目	2日目〜	7日目	3日目	2日目〜
コネクタ種類	Dsub	Dsub	Dsub	Dsub	Dsub	Dsub
加工方法	半田	半田	半田	半田	半田	半田
ケーブル形状	バラ線	バラ線	丸型	バラ線	丸型	バラ線
フード	汎用樹脂	EMI対策プラスチック	EMI対策プラスチック	汎用樹脂	EMI対策プラスチック	なし
コネクタ形状	ストレート	ストレート	ストレート	ストレート	アングル	ストレート
