コネクタタイプ	−	形状仕様タイプ	−	ケーブルタイプ	−	芯数	−	指定長（m）	−	無料追加工・カスタムNo.は型式末尾にお付けください
BHDJ	−	ST	−	B	−	25	−	3
※シース剥き長さ指定は一部有料となります。
価格は型番リストの通常単価、または商品確定後「価格を確認」をクリックしてご確認お願いいたします。

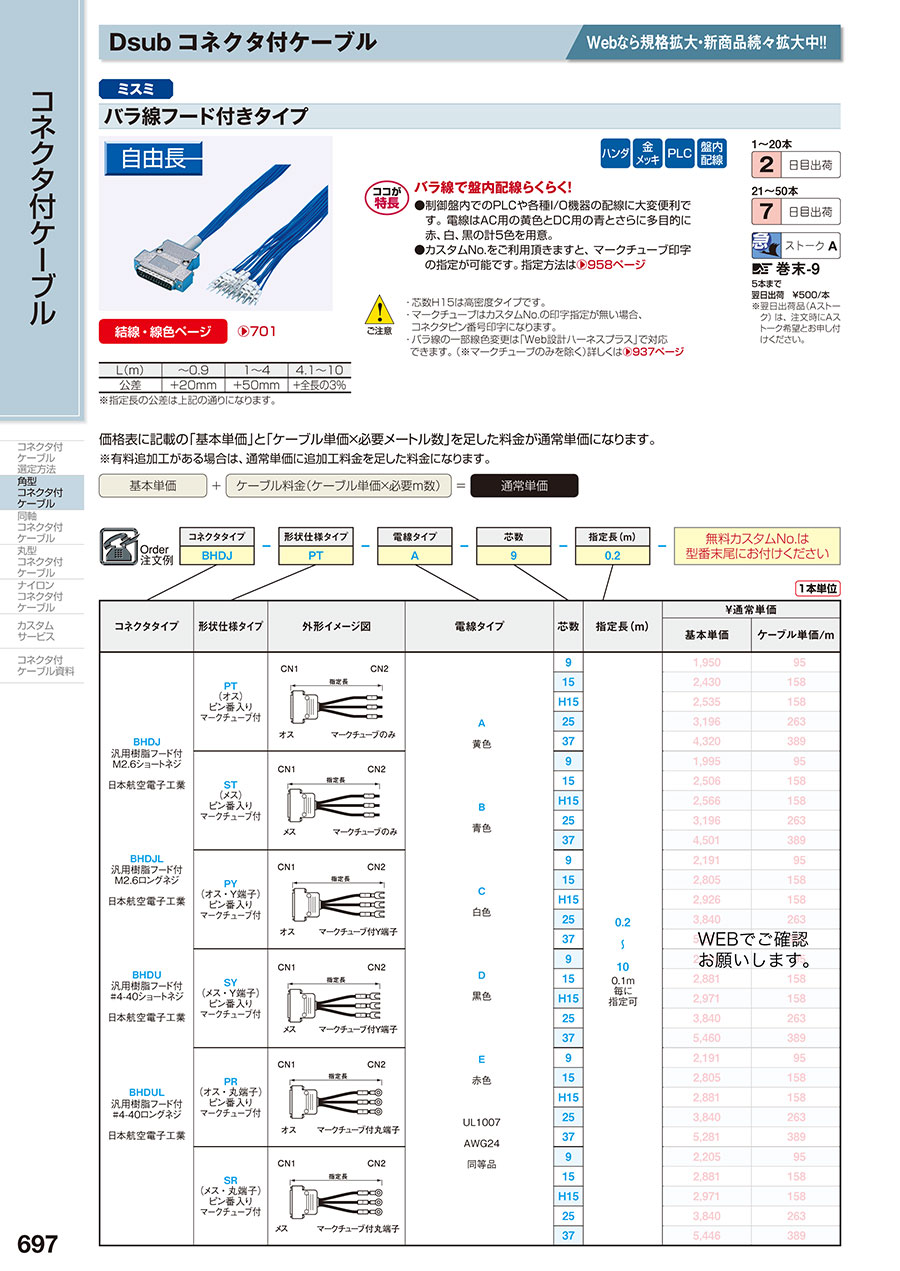

形状仕様イメージ図	芯数	ネジ種類	ネジタイプ	ケーブルタイプ別型式 (AWG24 UL1007同等品)					指定長（m）
形状仕様イメージ図	芯数	ネジ種類	ネジタイプ	Aケーブル(黄)	Bケーブル(青)	Cケーブル(白)	Dケーブル(黒)	Eケーブル(赤)	指定長（m）
PT （オス）ピン番入りマークチューブ付	9	M2.6	ショート	BHDJ-PT-A-9	BHDJ-PT-B-9	BHDJ-PT-C-9	BHDJ-PT-D-9	BHDJ-PT-E-9	0.2 ～20 0.1m 毎に指定可 0.2 ～20 0.1m 毎に指定可 0.2 ～20 0.1m 毎に指定可 0.2 ～20 0.1m 毎に指定可 0.2 ～20 0.1m 毎に指定可 0.2 ～20 0.1m 毎に指定可 0.2 ～20 0.1m 毎に指定可 0.2 ～20 0.1m 毎に指定可 0.2 ～20 0.1m 毎に指定可 0.2 ～20 0.1m 毎に指定可
		M2.6	ロング	BHDJL-PT-A-9	BHDJL-PT-B-9	BHDJL-PT-C-9	BHDJL-PT-D-9	BHDJL-PT-E-9
		#4-40	ショート	BHDU-PT-A-9	BHDU-PT-B-9	BHDU-PT-C-9	BHDU-PT-D-9	BHDU-PT-E-9
		#4-40	ロング	BHDUL-PT-A-9	BHDUL-PT-B-9	BHDUL-PT-C-9	BHDUL-PT-D-9	BHDUL-PT-E-9
	15	M2.6	ショート	BHDJ-PT-A-15	BHDJ-PT-B-15	BHDJ-PT-C-15	BHDJ-PT-D-15	BHDJ-PT-E-15
		M2.6	ロング	BHDJL-PT-A-15	BHDJL-PT-B-15	BHDJL-PT-C-15	BHDJL-PT-D-15	BHDJL-PT-E-15
		#4-40	ショート	BHDU-PT-A-15	BHDU-PT-B-15	BHDU-PT-C-15	BHDU-PT-D-15	BHDU-PT-E-15
		#4-40	ロング	BHDUL-PT-A-15	BHDUL-PT-B-15	BHDUL-PT-C-15	BHDUL-PT-D-15	BHDUL-PT-E-15
	H15	M2.6	ショート	BHDJ-PT-A-H15	BHDJ-PT-B-H15	BHDJ-PT-C-H15	BHDJ-PT-D-H15	BHDJ-PT-E-H15
		M2.6	ロング	BHDJL-PT-A-H15	BHDJL-PT-B-H15	BHDJL-PT-C-H15	BHDJL-PT-D-H15	BHDJL-PT-E-H15
		#4-40	ショート	BHDU-PT-A-H15	BHDU-PT-B-H15	BHDU-PT-C-H15	BHDU-PT-D-H15	BHDU-PT-E-H15
		#4-40	ロング	BHDUL-PT-A-H15	BHDUL-PT-B-H15	BHDUL-PT-C-H15	BHDUL-PT-D-H15	BHDUL-PT-E-H15
	25	M2.6	ショート	BHDJ-PT-A-25	BHDJ-PT-B-25	BHDJ-PT-C-25	BHDJ-PT-D-25	BHDJ-PT-E-25
		M2.6	ロング	BHDJL-PT-A-25	BHDJL-PT-B-25	BHDJL-PT-C-25	BHDJL-PT-D-25	BHDJL-PT-E-25
		#4-40	ショート	BHDU-PT-A-25	BHDU-PT-B-25	BHDU-PT-C-25	BHDU-PT-D-25	BHDU-PT-E-25
		#4-40	ロング	BHDUL-PT-A-25	BHDUL-PT-B-25	BHDUL-PT-C-25	BHDUL-PT-D-25	BHDUL-PT-E-25
	37	M2.6	ショート	BHDJ-PT-A-37	BHDJ-PT-B-37	BHDJ-PT-C-37	BHDJ-PT-D-37	BHDJ-PT-E-37
		M2.6	ロング	BHDJL-PT-A-37	BHDJL-PT-B-37	BHDJL-PT-C-37	BHDJL-PT-D-37	BHDJL-PT-E-37
		#4-40	ショート	BHDU-PT-A-37	BHDU-PT-B-37	BHDU-PT-C-37	BHDU-PT-D-37	BHDU-PT-E-37
		#4-40	ロング	BHDUL-PT-A-37	BHDUL-PT-B-37	BHDUL-PT-C-37	BHDUL-PT-D-37	BHDUL-PT-E-37
ST （メス）ピン番入りマークチューブ付	9	M2.6	ショート	BHDJ-ST-A-9	BHDJ-ST-B-9	BHDJ-ST-C-9	BHDJ-ST-D-9	BHDJ-ST-E-9
		M2.6	ロング	BHDJL-ST-A-9	BHDJL-ST-B-9	BHDJL-ST-C-9	BHDJL-ST-D-9	BHDJL-ST-E-9
		#4-40	ショート	BHDU-ST-A-9	BHDU-ST-B-9	BHDU-ST-C-9	BHDU-ST-D-9	BHDU-ST-E-9
		#4-40	ロング	BHDUL-ST-A-9	BHDUL-ST-B-9	BHDUL-ST-C-9	BHDUL-ST-D-9	BHDUL-ST-E-9
	15	M2.6	ショート	BHDJ-ST-A-15	BHDJ-ST-B-15	BHDJ-ST-C-15	BHDJ-ST-D-15	BHDJ-ST-E-15
		M2.6	ロング	BHDJL-ST-A-15	BHDJL-ST-B-15	BHDJL-ST-C-15	BHDJL-ST-D-15	BHDJL-ST-E-15
		#4-40	ショート	BHDU-ST-A-15	BHDU-ST-B-15	BHDU-ST-C-15	BHDU-ST-D-15	BHDU-ST-E-15
		#4-40	ロング	BHDUL-ST-A-15	BHDUL-ST-B-15	BHDUL-ST-C-15	BHDUL-ST-D-15	BHDUL-ST-E-15
	H15	M2.6	ショート	BHDJ-ST-A-H15	BHDJ-ST-B-H15	BHDJ-ST-C-H15	BHDJ-ST-D-H15	BHDJ-ST-E-H15
		M2.6	ロング	BHDJL-ST-A-H15	BHDJL-ST-B-H15	BHDJL-ST-C-H15	BHDJL-ST-D-H15	BHDJL-ST-E-H15
		#4-40	ショート	BHDU-ST-A-H15	BHDU-ST-B-H15	BHDU-ST-C-H15	BHDU-ST-D-H15	BHDU-ST-E-H15
		#4-40	ロング	BHDUL-ST-A-H15	BHDUL-ST-B-H15	BHDUL-ST-C-H15	BHDUL-ST-D-H15	BHDUL-ST-E-H15
	25	M2.6	ショート	BHDJ-ST-A-25	BHDJ-ST-B-25	BHDJ-ST-C-25	BHDJ-ST-D-25	BHDJ-ST-E-25
		M2.6	ロング	BHDJL-ST-A-25	BHDJL-ST-B-25	BHDJL-ST-C-25	BHDJL-ST-D-25	BHDJL-ST-E-25
		#4-40	ショート	BHDU-ST-A-25	BHDU-ST-B-25	BHDU-ST-C-25	BHDU-ST-D-25	BHDU-ST-E-25
		#4-40	ロング	BHDUL-ST-A-25	BHDUL-ST-B-25	BHDUL-ST-C-25	BHDUL-ST-D-25	BHDUL-ST-E-25
	37	M2.6	ショート	BHDJ-ST-A-37	BHDJ-ST-B-37	BHDJ-ST-C-37	BHDJ-ST-D-37	BHDJ-ST-E-37
		M2.6	ロング	BHDJL-ST-A-37	BHDJL-ST-B-37	BHDJL-ST-C-37	BHDJL-ST-D-37	BHDJL-ST-E-37
		#4-40	ショート	BHDU-ST-A-37	BHDU-ST-B-37	BHDU-ST-C-37	BHDU-ST-D-37	BHDU-ST-E-37
		#4-40	ロング	BHDUL-ST-A-37	BHDUL-ST-B-37	BHDUL-ST-C-37	BHDUL-ST-D-37	BHDUL-ST-E-37
PY （オス・Y端子）ピン番入りマークチューブ付	9	M2.6	ショート	BHDJ-PY-A-9	BHDJ-PY-B-9	BHDJ-PY-C-9	BHDJ-PY-D-9	BHDJ-PY-E-9
		M2.6	ロング	BHDJL-PY-A-9	BHDJL-PY-B-9	BHDJL-PY-C-9	BHDJL-PY-D-9	BHDJL-PY-E-9
		#4-40	ショート	BHDU-PY-A-9	BHDU-PY-B-9	BHDU-PY-C-9	BHDU-PY-D-9	BHDU-PY-E-9
		#4-40	ロング	BHDUL-PY-A-9	BHDUL-PY-B-9	BHDUL-PY-C-9	BHDUL-PY-D-9	BHDUL-PY-E-9
	15	M2.6	ショート	BHDJ-PY-A-15	BHDJ-PY-B-15	BHDJ-PY-C-15	BHDJ-PY-D-15	BHDJ-PY-E-15
		M2.6	ロング	BHDJL-PY-A-15	BHDJL-PY-B-15	BHDJL-PY-C-15	BHDJL-PY-D-15	BHDJL-PY-E-15
		#4-40	ショート	BHDU-PY-A-15	BHDU-PY-B-15	BHDU-PY-C-15	BHDU-PY-D-15	BHDU-PY-E-15
		#4-40	ロング	BHDUL-PY-A-15	BHDUL-PY-B-15	BHDUL-PY-C-15	BHDUL-PY-D-15	BHDUL-PY-E-15
	H15	M2.6	ショート	BHDJ-PY-A-H15	BHDJ-PY-B-H15	BHDJ-PY-C-H15	BHDJ-PY-D-H15	BHDJ-PY-E-H15
		M2.6	ロング	BHDJL-PY-A-H15	BHDJL-PY-B-H15	BHDJL-PY-C-H15	BHDJL-PY-D-H15	BHDJL-PY-E-H15
		#4-40	ショート	BHDU-PY-A-H15	BHDU-PY-B-H15	BHDU-PY-C-H15	BHDU-PY-D-H15	BHDU-PY-E-H15
		#4-40	ロング	BHDUL-PY-A-H15	BHDUL-PY-B-H15	BHDUL-PY-C-H15	BHDUL-PY-D-H15	BHDUL-PY-E-H15
	25	M2.6	ショート	BHDJ-PY-A-25	BHDJ-PY-B-25	BHDJ-PY-C-25	BHDJ-PY-D-25	BHDJ-PY-E-25
		M2.6	ロング	BHDJL-PY-A-25	BHDJL-PY-B-25	BHDJL-PY-C-25	BHDJL-PY-D-25	BHDJL-PY-E-25
		#4-40	ショート	BHDU-PY-A-25	BHDU-PY-B-25	BHDU-PY-C-25	BHDU-PY-D-25	BHDU-PY-E-25
		#4-40	ロング	BHDUL-PY-A-25	BHDUL-PY-B-25	BHDUL-PY-C-25	BHDUL-PY-D-25	BHDUL-PY-E-25
	37	M2.6	ショート	BHDJ-PY-A-37	BHDJ-PY-B-37	BHDJ-PY-C-37	BHDJ-PY-D-37	BHDJ-PY-E-37
		M2.6	ロング	BHDJL-PY-A-37	BHDJL-PY-B-37	BHDJL-PY-C-37	BHDJL-PY-D-37	BHDJL-PY-E-37
		#4-40	ショート	BHDU-PY-A-37	BHDU-PY-B-37	BHDU-PY-C-37	BHDU-PY-D-37	BHDU-PY-E-37
		#4-40	ロング	BHDUL-PY-A-37	BHDUL-PY-B-37	BHDUL-PY-C-37	BHDUL-PY-D-37	BHDUL-PY-E-37
SY （メス・Y端子）ピン番入りマークチューブ付	9	M2.6	ショート	BHDJ-SY-A-9	BHDJ-SY-B-9	BHDJ-SY-C-9	BHDJ-SY-D-9	BHDJ-SY-E-9
		M2.6	ロング	BHDJL-SY-A-9	BHDJL-SY-B-9	BHDJL-SY-C-9	BHDJL-SY-D-9	BHDJL-SY-E-9
		#4-40	ショート	BHDU-SY-A-9	BHDU-SY-B-9	BHDU-SY-C-9	BHDU-SY-D-9	BHDU-SY-E-9
		#4-40	ロング	BHDUL-SY-A-9	BHDUL-SY-B-9	BHDUL-SY-C-9	BHDUL-SY-D-9	BHDUL-SY-E-9
	15	M2.6	ショート	BHDJ-SY-A-15	BHDJ-SY-B-15	BHDJ-SY-C-15	BHDJ-SY-D-15	BHDJ-SY-E-15
		M2.6	ロング	BHDJL-SY-A-15	BHDJL-SY-B-15	BHDJL-SY-C-15	BHDJL-SY-D-15	BHDJL-SY-E-15
		#4-40	ショート	BHDU-SY-A-15	BHDU-SY-B-15	BHDU-SY-C-15	BHDU-SY-D-15	BHDU-SY-E-15
		#4-40	ロング	BHDUL-SY-A-15	BHDUL-SY-B-15	BHDUL-SY-C-15	BHDUL-SY-D-15	BHDUL-SY-E-15
	H15	M2.6	ショート	BHDJ-SY-A-H15	BHDJ-SY-B-H15	BHDJ-SY-C-H15	BHDJ-SY-D-H15	BHDJ-SY-E-H15
		M2.6	ロング	BHDJL-SY-A-H15	BHDJL-SY-B-H15	BHDJL-SY-C-H15	BHDJL-SY-D-H15	BHDJL-SY-E-H15
		#4-40	ショート	BHDU-SY-A-H15	BHDU-SY-B-H15	BHDU-SY-C-H15	BHDU-SY-D-H15	BHDU-SY-E-H15
		#4-40	ロング	BHDUL-SY-A-H15	BHDUL-SY-B-H15	BHDUL-SY-C-H15	BHDUL-SY-D-H15	BHDUL-SY-E-H15
	25	M2.6	ショート	BHDJ-SY-A-25	BHDJ-SY-B-25	BHDJ-SY-C-25	BHDJ-SY-D-25	BHDJ-SY-E-25
		M2.6	ロング	BHDJL-SY-A-25	BHDJL-SY-B-25	BHDJL-SY-C-25	BHDJL-SY-D-25	BHDJL-SY-E-25
		#4-40	ショート	BHDU-SY-A-25	BHDU-SY-B-25	BHDU-SY-C-25	BHDU-SY-D-25	BHDU-SY-E-25
		#4-40	ロング	BHDUL-SY-A-25	BHDUL-SY-B-25	BHDUL-SY-C-25	BHDUL-SY-D-25	BHDUL-SY-E-25
	37	M2.6	ショート	BHDJ-SY-A-37	BHDJ-SY-B-37	BHDJ-SY-C-37	BHDJ-SY-D-37	BHDJ-SY-E-37
		M2.6	ロング	BHDJL-SY-A-37	BHDJL-SY-B-37	BHDJL-SY-C-37	BHDJL-SY-D-37	BHDJL-SY-E-37
		#4-40	ショート	BHDU-SY-A-37	BHDU-SY-B-37	BHDU-SY-C-37	BHDU-SY-D-37	BHDU-SY-E-37
		#4-40	ロング	BHDUL-SY-A-37	BHDUL-SY-B-37	BHDUL-SY-C-37	BHDUL-SY-D-37	BHDUL-SY-E-37
PR （オス・丸端子）ピン番入りマークチューブ付	9	M2.6	ショート	BHDJ-PR-A-9	BHDJ-PR-B-9	BHDJ-PR-C-9	BHDJ-PR-D-9	BHDJ-PR-E-9
		M2.6	ロング	BHDJL-PR-A-9	BHDJL-PR-B-9	BHDJL-PR-C-9	BHDJL-PR-D-9	BHDJL-PR-E-9
		#4-40	ショート	BHDU-PR-A-9	BHDU-PR-B-9	BHDU-PR-C-9	BHDU-PR-D-9	BHDU-PR-E-9
		#4-40	ロング	BHDUL-PR-A-9	BHDUL-PR-B-9	BHDUL-PR-C-9	BHDUL-PR-D-9	BHDUL-PR-E-9
	15	M2.6	ショート	BHDJ-PR-A-15	BHDJ-PR-B-15	BHDJ-PR-C-15	BHDJ-PR-D-15	BHDJ-PR-E-15
		M2.6	ロング	BHDJL-PR-A-15	BHDJL-PR-B-15	BHDJL-PR-C-15	BHDJL-PR-D-15	BHDJL-PR-E-15
		#4-40	ショート	BHDU-PR-A-15	BHDU-PR-B-15	BHDU-PR-C-15	BHDU-PR-D-15	BHDU-PR-E-15
		#4-40	ロング	BHDUL-PR-A-15	BHDUL-PR-B-15	BHDUL-PR-C-15	BHDUL-PR-D-15	BHDUL-PR-E-15
	H15	M2.6	ショート	BHDJ-PR-A-H15	BHDJ-PR-B-H15	BHDJ-PR-C-H15	BHDJ-PR-D-H15	BHDJ-PR-E-H15
		M2.6	ロング	BHDJL-PR-A-H15	BHDJL-PR-B-H15	BHDJL-PR-C-H15	BHDJL-PR-D-H15	BHDJL-PR-E-H15
		#4-40	ショート	BHDU-PR-A-H15	BHDU-PR-B-H15	BHDU-PR-C-H15	BHDU-PR-D-H15	BHDU-PR-E-H15
		#4-40	ロング	BHDUL-PR-A-H15	BHDUL-PR-B-H15	BHDUL-PR-C-H15	BHDUL-PR-D-H15	BHDUL-PR-E-H15
	25	M2.6	ショート	BHDJ-PR-A-25	BHDJ-PR-B-25	BHDJ-PR-C-25	BHDJ-PR-D-25	BHDJ-PR-E-25
		M2.6	ロング	BHDJL-PR-A-25	BHDJL-PR-B-25	BHDJL-PR-C-25	BHDJL-PR-D-25	BHDJL-PR-E-25
		#4-40	ショート	BHDU-PR-A-25	BHDU-PR-B-25	BHDU-PR-C-25	BHDU-PR-D-25	BHDU-PR-E-25
		#4-40	ロング	BHDUL-PR-A-25	BHDUL-PR-B-25	BHDUL-PR-C-25	BHDUL-PR-D-25	BHDUL-PR-E-25
	37	M2.6	ショート	BHDJ-PR-A-37	BHDJ-PR-B-37	BHDJ-PR-C-37	BHDJ-PR-D-37	BHDJ-PR-E-37
		M2.6	ロング	BHDJL-PR-A-37	BHDJL-PR-B-37	BHDJL-PR-C-37	BHDJL-PR-D-37	BHDJL-PR-E-37
		#4-40	ショート	BHDU-PR-A-37	BHDU-PR-B-37	BHDU-PR-C-37	BHDU-PR-D-37	BHDU-PR-E-37
		#4-40	ロング	BHDUL-PR-A-37	BHDUL-PR-B-37	BHDUL-PR-C-37	BHDUL-PR-D-37	BHDUL-PR-E-37
SR （メス・丸端子）ピン番入りマークチューブ付	9	M2.6	ショート	BHDJ-SR-A-9	BHDJ-SR-B-9	BHDJ-SR-C-9	BHDJ-SR-D-9	BHDJ-SR-E-9
		M2.6	ロング	BHDJL-SR-A-9	BHDJL-SR-B-9	BHDJL-SR-C-9	BHDJL-SR-D-9	BHDJL-SR-E-9
		#4-40	ショート	BHDU-SR-A-9	BHDU-SR-B-9	BHDU-SR-C-9	BHDU-SR-D-9	BHDU-SR-E-9
		#4-40	ロング	BHDULL-SR-A-9	BHDULL-SR-B-9	BHDULL-SR-C-9	BHDULL-SR-D-9	BHDULL-SR-E-9
	15	M2.6	ショート	BHDJ-SR-A-15	BHDJ-SR-B-15	BHDJ-SR-C-15	BHDJ-SR-D-15	BHDJ-SR-E-15
		M2.6	ロング	BHDJL-SR-A-15	BHDJL-SR-B-15	BHDJL-SR-C-15	BHDJL-SR-D-15	BHDJL-SR-E-15
		#4-40	ショート	BHDU-SR-A-15	BHDU-SR-B-15	BHDU-SR-C-15	BHDU-SR-D-15	BHDU-SR-E-15
		#4-40	ロング	BHDUL-SR-A-15	BHDUL-SR-B-15	BHDUL-SR-C-15	BHDUL-SR-D-15	BHDUL-SR-E-15
	H15	M2.6	ショート	BHDJ-SR-A-H15	BHDJ-SR-B-H15	BHDJ-SR-C-H15	BHDJ-SR-D-H15	BHDJ-SR-E-H15
		M2.6	ロング	BHDJL-SR-A-H15	BHDJL-SR-B-H15	BHDJL-SR-C-H15	BHDJL-SR-D-H15	BHDJL-SR-E-H15
		#4-40	ショート	BHDU-SR-A-H15	BHDU-SR-B-H15	BHDU-SR-C-H15	BHDU-SR-D-H15	BHDU-SR-E-H15
		#4-40	ロング	BHDUL-SR-A-H15	BHDUL-SR-B-H15	BHDUL-SR-C-H15	BHDUL-SR-D-H15	BHDUL-SR-E-H15
	25	M2.6	ショート	BHDJ-SR-A-25	BHDJ-SR-B-25	BHDJ-SR-C-25	BHDJ-SR-D-25	BHDJ-SR-E-25
		M2.6	ロング	BHDJL-SR-A-25	BHDJL-SR-B-25	BHDJL-SR-C-25	BHDJL-SR-D-25	BHDJL-SR-E-25
		#4-40	ショート	BHDU-SR-A-25	BHDU-SR-B-25	BHDU-SR-C-25	BHDU-SR-D-25	BHDU-SR-E-25
		#4-40	ロング	BHDUL-SR-A-9	BHDUL-SR-B-9	BHDUL-SR-C-9	BHDUL-SR-D-9	BHDUL-SR-E-9
	37	M2.6	ショート	BHDJ-SR-A-37	BHDJ-SR-B-37	BHDJ-SR-C-37	BHDJ-SR-D-37	BHDJ-SR-E-37
		M2.6	ロング	BHDJL-SR-A-37	BHDJL-SR-B-37	BHDJL-SR-C-37	BHDJL-SR-D-37	BHDJL-SR-E-37
		#4-40	ショート	BHDU-SR-A-37	BHDU-SR-B-37	BHDU-SR-C-37	BHDU-SR-D-37	BHDU-SR-E-37
		#4-40	ロング	BHDUL-SR-A-9	BHDUL-SR-B-9	BHDUL-SR-C-9	BHDUL-SR-D-9	BHDUL-SR-E-9

L(m)	～0.9	1～4	4.1～10
公差	＋20mm	＋50mm	+全長の3%

※指定長の公差は上記の通りになります。

■部材情報

単芯ケーブル

BA・BBケーブル	型番	非公開
	メーカー	‐
	取得規格	UL1007
	定格温度	0℃～80℃
	外径（mm）	約1.43
	曲げ半径mm（固定部）	仕上外径×10倍
	曲げ半径mm（可動部）	‐

コネクタ・フード

コネクタ（9,15,25,37芯）	型番（オス）	D＊-□PF-N
	型番（メス）	D＊-□SF-N
	メーカー	日本航空電子(JAE)
	使用温度	-55℃～+105℃
	許容電圧（V）	AC1250V r.m.s
	許容電流（A）	5A
	更に詳しく	>>詳細情報はこちら
※型番＊はシェルサイズ、□は芯数が入ります。

フード	型番（M2.6ショートねじ）	17JE-□□H-1A-CF
	型番（#4-40ショートねじ）	17JE-□□H-1C-CF
	型番（M2.6ショートねじ）	17JE-□□H-1A4-CF
	型番（#4-40ショートねじ）	17JE-□□H-1C4-CF
	メーカー	第一電子電材（DDK）
	使用温度	-25℃ ～ +60℃
	更に詳しく	>>詳細情報はこちら
※型番□は芯数が入ります。

コネクタ（H15芯）	型番（オス）	HD-15SP
	型番（メス）	HD-15SS
	メーカー	ミスミ
	使用温度	-55℃～+85℃
	許容電圧（V）	500V r.m.s
	許容電流（A）	1A
	更に詳しく	>>詳細情報はこちら

丸端子	サイズ	0.3-3 相当品
	メーカー	大同端子製造
	内径（φ）	3.2
	外形（mm）	5.2
	更に詳しく	>>詳細情報はこちら

Y端子	サイズ	F0.3-3 相当品
	メーカー	大同端子製造
	内径（φ）	3.2
	外形（mm）	5.2
	更に詳しく	>>詳細情報はこちら

ケーブル仕上外径・許容電流量

ケーブル仕上外径・許容電流値	芯数
ケーブル仕上外径・許容電流値	9	15	H15	25	37
仕上外径（mm）	1.5	1.5	1.5	1.5	1.5
許容電流（A）	4	4	4	4	4

※許容電流値はあくまで参考値であって、保証値ではありません。

型番リスト

表示件数

...

型番

注文停止中

BHDJ-PR-A-9-[0.2-20/0.1]

BHDJ-PR-A-15-[0.2-20/0.1]

BHDJ-PR-A-25-[0.2-20/0.1]

BHDJ-PR-A-37-[0.2-20/0.1]

BHDJ-PR-A-H15-[0.2-20/0.1]

注文停止中

BHDJ-PR-B-9-[0.2-20/0.1]

注文停止中

BHDJ-PR-B-15-[0.2-20/0.1]

注文停止中

BHDJ-PR-B-25-[0.2-20/0.1]

注文停止中

BHDJ-PR-B-37-[0.2-20/0.1]

注文停止中

BHDJ-PR-B-H15-[0.2-20/0.1]

注文停止中

BHDJ-PR-C-9-[0.2-20/0.1]

BHDJ-PR-C-15-[0.2-20/0.1]

BHDJ-PR-C-25-[0.2-20/0.1]

BHDJ-PR-C-37-[0.2-20/0.1]

BHDJ-PR-C-H15-[0.2-20/0.1]

注文停止中

BHDJ-PR-D-9-[0.2-20/0.1]

BHDJ-PR-D-15-[0.2-20/0.1]

BHDJ-PR-D-25-[0.2-20/0.1]

BHDJ-PR-D-37-[0.2-20/0.1]

BHDJ-PR-D-H15-[0.2-20/0.1]

注文停止中

BHDJ-PR-E-9-[0.2-20/0.1]

BHDJ-PR-E-15-[0.2-20/0.1]

BHDJ-PR-E-25-[0.2-20/0.1]

BHDJ-PR-E-37-[0.2-20/0.1]

BHDJ-PR-E-H15-[0.2-20/0.1]

注文停止中

BHDJ-PT-A-9-[0.2-20/0.1]

BHDJ-PT-A-15-[0.2-20/0.1]

BHDJ-PT-A-25-[0.2-20/0.1]

BHDJ-PT-A-37-[0.2-20/0.1]

BHDJ-PT-A-H15-[0.2-20/0.1]

注文停止中

BHDJ-PT-B-9-[0.2-20/0.1]

注文停止中

BHDJ-PT-B-15-[0.2-20/0.1]

注文停止中

BHDJ-PT-B-25-[0.2-20/0.1]

注文停止中

BHDJ-PT-B-37-[0.2-20/0.1]

注文停止中

BHDJ-PT-B-H15-[0.2-20/0.1]

注文停止中

BHDJ-PT-C-9-[0.2-20/0.1]

BHDJ-PT-C-15-[0.2-20/0.1]

BHDJ-PT-C-25-[0.2-20/0.1]

BHDJ-PT-C-37-[0.2-20/0.1]

BHDJ-PT-C-H15-[0.2-20/0.1]

注文停止中

BHDJ-PT-D-9-[0.2-20/0.1]

BHDJ-PT-D-15-[0.2-20/0.1]

BHDJ-PT-D-25-[0.2-20/0.1]

BHDJ-PT-D-37-[0.2-20/0.1]

BHDJ-PT-D-H15-[0.2-20/0.1]

注文停止中

BHDJ-PT-E-9-[0.2-20/0.1]

BHDJ-PT-E-15-[0.2-20/0.1]

BHDJ-PT-E-25-[0.2-20/0.1]

BHDJ-PT-E-37-[0.2-20/0.1]

BHDJ-PT-E-H15-[0.2-20/0.1]

注文停止中

BHDJ-PY-A-9-[0.2-20/0.1]

BHDJ-PY-A-15-[0.2-20/0.1]

BHDJ-PY-A-25-[0.2-20/0.1]

BHDJ-PY-A-37-[0.2-20/0.1]

BHDJ-PY-A-H15-[0.2-20/0.1]

注文停止中

BHDJ-PY-B-9-[0.2-20/0.1]

注文停止中

BHDJ-PY-B-15-[0.2-20/0.1]

注文停止中

BHDJ-PY-B-25-[0.2-20/0.1]

注文停止中

BHDJ-PY-B-37-[0.2-20/0.1]

注文停止中

BHDJ-PY-B-H15-[0.2-20/0.1]

芯数

コネクタ1(CN1)

コネクタ2(CN2)

フードネジ

ケーブルタイプ

指定長

(m)

RoHS?

最小発注数量

9	オス	丸端子	M2.6ショートネジ	A: AWG24(黄)	0.2 ～ 20	10	1個
15	オス	丸端子	M2.6ショートネジ	A: AWG24(黄)	0.2 ～ 20	10	1個
25	オス	丸端子	M2.6ショートネジ	A: AWG24(黄)	0.2 ～ 20	10	1個
37	オス	丸端子	M2.6ショートネジ	A: AWG24(黄)	0.2 ～ 20	10	1個
H15(高密度)	オス	丸端子	M2.6ショートネジ	A: AWG24(黄)	0.2 ～ 20	10	1個
9	オス	丸端子	M2.6ショートネジ	B: AWG24(青)	0.2 ～ 20	10	1個
15	オス	丸端子	M2.6ショートネジ	B: AWG24(青)	0.2 ～ 20	10	1個
25	オス	丸端子	M2.6ショートネジ	B: AWG24(青)	0.2 ～ 20	10	1個
37	オス	丸端子	M2.6ショートネジ	B: AWG24(青)	0.2 ～ 20	10	1個
H15(高密度)	オス	丸端子	M2.6ショートネジ	B: AWG24(青)	0.2 ～ 20	10	1個
9	オス	丸端子	M2.6ショートネジ	C: AWG24(白)	0.2 ～ 20	10	1個
15	オス	丸端子	M2.6ショートネジ	C: AWG24(白)	0.2 ～ 20	10	1個
25	オス	丸端子	M2.6ショートネジ	C: AWG24(白)	0.2 ～ 20	10	1個
37	オス	丸端子	M2.6ショートネジ	C: AWG24(白)	0.2 ～ 20	10	1個
H15(高密度)	オス	丸端子	M2.6ショートネジ	C: AWG24(白)	0.2 ～ 20	10	1個
9	オス	丸端子	M2.6ショートネジ	D: AWG24(黒)	0.2 ～ 20	10	1個
15	オス	丸端子	M2.6ショートネジ	D: AWG24(黒)	0.2 ～ 20	10	1個
25	オス	丸端子	M2.6ショートネジ	D: AWG24(黒)	0.2 ～ 20	10	1個
37	オス	丸端子	M2.6ショートネジ	D: AWG24(黒)	0.2 ～ 20	10	1個
H15(高密度)	オス	丸端子	M2.6ショートネジ	D: AWG24(黒)	0.2 ～ 20	10	1個
9	オス	丸端子	M2.6ショートネジ	E: AWG24(赤)	0.2 ～ 20	10	1個
15	オス	丸端子	M2.6ショートネジ	E: AWG24(赤)	0.2 ～ 20	10	1個
25	オス	丸端子	M2.6ショートネジ	E: AWG24(赤)	0.2 ～ 20	10	1個
37	オス	丸端子	M2.6ショートネジ	E: AWG24(赤)	0.2 ～ 20	10	1個
H15(高密度)	オス	丸端子	M2.6ショートネジ	E: AWG24(赤)	0.2 ～ 20	10	1個
9	オス	バラ線	M2.6ショートネジ	A: AWG24(黄)	0.2 ～ 20	10	1個
15	オス	バラ線	M2.6ショートネジ	A: AWG24(黄)	0.2 ～ 20	10	1個
25	オス	バラ線	M2.6ショートネジ	A: AWG24(黄)	0.2 ～ 20	10	1個
37	オス	バラ線	M2.6ショートネジ	A: AWG24(黄)	0.2 ～ 20	10	1個
H15(高密度)	オス	バラ線	M2.6ショートネジ	A: AWG24(黄)	0.2 ～ 20	10	1個
9	オス	バラ線	M2.6ショートネジ	B: AWG24(青)	0.2 ～ 20	10	1個
15	オス	バラ線	M2.6ショートネジ	B: AWG24(青)	0.2 ～ 20	10	1個
25	オス	バラ線	M2.6ショートネジ	B: AWG24(青)	0.2 ～ 20	10	1個
37	オス	バラ線	M2.6ショートネジ	B: AWG24(青)	0.2 ～ 20	10	1個
H15(高密度)	オス	バラ線	M2.6ショートネジ	B: AWG24(青)	0.2 ～ 20	10	1個
9	オス	バラ線	M2.6ショートネジ	C: AWG24(白)	0.2 ～ 20	10	1個
15	オス	バラ線	M2.6ショートネジ	C: AWG24(白)	0.2 ～ 20	10	1個
25	オス	バラ線	M2.6ショートネジ	C: AWG24(白)	0.2 ～ 20	10	1個
37	オス	バラ線	M2.6ショートネジ	C: AWG24(白)	0.2 ～ 20	10	1個
H15(高密度)	オス	バラ線	M2.6ショートネジ	C: AWG24(白)	0.2 ～ 20	10	1個
9	オス	バラ線	M2.6ショートネジ	D: AWG24(黒)	0.2 ～ 20	10	1個
15	オス	バラ線	M2.6ショートネジ	D: AWG24(黒)	0.2 ～ 20	10	1個
25	オス	バラ線	M2.6ショートネジ	D: AWG24(黒)	0.2 ～ 20	10	1個
37	オス	バラ線	M2.6ショートネジ	D: AWG24(黒)	0.2 ～ 20	10	1個
H15(高密度)	オス	バラ線	M2.6ショートネジ	D: AWG24(黒)	0.2 ～ 20	10	1個
9	オス	バラ線	M2.6ショートネジ	E: AWG24(赤)	0.2 ～ 20	10	1個
15	オス	バラ線	M2.6ショートネジ	E: AWG24(赤)	0.2 ～ 20	10	1個
25	オス	バラ線	M2.6ショートネジ	E: AWG24(赤)	0.2 ～ 20	10	1個
37	オス	バラ線	M2.6ショートネジ	E: AWG24(赤)	0.2 ～ 20	10	1個
H15(高密度)	オス	バラ線	M2.6ショートネジ	E: AWG24(赤)	0.2 ～ 20	10	1個
9	オス	Y端子	M2.6ショートネジ	A: AWG24(黄)	0.2 ～ 20	10	1個
15	オス	Y端子	M2.6ショートネジ	A: AWG24(黄)	0.2 ～ 20	10	1個
25	オス	Y端子	M2.6ショートネジ	A: AWG24(黄)	0.2 ～ 20	10	1個
37	オス	Y端子	M2.6ショートネジ	A: AWG24(黄)	0.2 ～ 20	10	1個
H15(高密度)	オス	Y端子	M2.6ショートネジ	A: AWG24(黄)	0.2 ～ 20	10	1個
9	オス	Y端子	M2.6ショートネジ	B: AWG24(青)	0.2 ～ 20	10	1個
15	オス	Y端子	M2.6ショートネジ	B: AWG24(青)	0.2 ～ 20	10	1個
25	オス	Y端子	M2.6ショートネジ	B: AWG24(青)	0.2 ～ 20	10	1個
37	オス	Y端子	M2.6ショートネジ	B: AWG24(青)	0.2 ～ 20	10	1個
H15(高密度)	オス	Y端子	M2.6ショートネジ	B: AWG24(青)	0.2 ～ 20	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目

...

基本情報

基本情報

制御盤内でのPLCや各種I/O機器の配線に大変便利です。電線はAC用の黄色とDC用の青とさらに赤、白、黒の計5色を用意。15芯は高密度タイプもラインナップ！

ご注意

芯数H15は高密度タイプです。
マークチューブはカスタムNo.の印字指定が無い場合、コネクタピン番号印字になります。

カタログ

商品TOP

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
Ｍ12丸型防水コネクタハーネス
ミスミ
CAT5e STP（より線／単線）自由長 LANケーブル

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

Dsubコネクタ付ケーブルバラ線フード付きのレビュー

4.5平均満足度：4.54件のレビュー

星5
75%
星4
0%
星3
25%
星2
0%
星1
0%

変換ケーブルの作製

満足度：3.02020/11/18

1本1本マーキングがされていたので、分かり易く使用できました。

2人が参考にしています。

検査措置に使用

満足度：5.02018/11/09

他の商品とも比較はしましたが、ある程度配線がされていて、取り回しが楽なので選定しました。ラインナップも5色ありますし、柔...もっと読む

1人が参考にしています。

制御盤に使用しています

満足度：5.02022/11/24

顧客から設計を含めて製作を依頼された制御盤内の配線に使用しています。今までは業者にお願いしていましたが、ミスミで同じ商品...もっと読む

0人が参考にしています。

PLC（キーエンス）の接続ケーブルに使用

満足度：5.02021/10/13

知り合いの紹介で、PLC（キーエンス）の接続ケーブルに、このDsubコネクタ付ケーブル(BHDJ-PT-B-37)を使用...もっと読む

0人が参考にしています。

4件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品 Dsubコネクタ付ケーブルバラ線フード付き	Dsubコネクタ付ケーブルバラ線・薄型フードタイプ (オムロン製コネクタ使用)	Dsubコネクタ付ケーブルバラ線フード無・高密度選択可能タイプ (日本航空電子製コネクタ使用)	Dsubコネクタ付ケーブル EMI対策・薄型フードタイプ	Dsubコネクタ付ケーブル EMI対策・薄型フードタイプ (第一電子工業製コネクタ使用)	Dsubコネクタ付ケーブル EMI対策・薄型フードアングルタイプ (第一電子工業製コネクタ使用)
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-
通常出荷日	7日目	2日目	2日目〜	2日目〜	2日目〜	3日目
コネクタ種類	Dsub	Dsub	Dsub	Dsub	Dsub	Dsub
加工方法	半田	半田	半田	半田	半田	半田
ケーブル形状	バラ線	バラ線	バラ線	丸型	丸型	丸型
フード	汎用樹脂	EMI対策プラスチック	なし	EMI対策プラスチック	EMI対策プラスチック	EMI対策プラスチック
コネクタ形状	ストレート	ストレート	ストレート	ストレート	ストレート	アングル

よく一緒に購入される商品

フジクラ(旧:第一電子工業)
17JEシリーズフードキット4.7
通常価格(税別) : 525円-
通常出荷日 : 在庫品1日目～
当日出荷可能
ミスミ
RS232ケーブル汎用EMI対策スト…4
通常価格(税別) : -
通常出荷日 : 2日目～
ミスミ
Dsubコネクタジェンダーチェンジャ 4.5
通常価格(税別) : 427円-
通常出荷日 : 在庫品1日目～
当日出荷可能
ミスミ
PCNシリーズ(Dsub・端子間ピッチ7…0
通常価格(税別) : 4,485円-
通常出荷日 : 在庫品1日目～
当日出荷可能
ミスミ
SS300CMSB CM（UL LIST…4.5
通常価格(税別) : 811円-
通常出荷日 : 在庫品1日目～
当日出荷可能
ミスミ
Dsubコネクタ付ケーブルバラ線フード…4.6
通常価格(税別) : -
通常出荷日 : 2日目～
ミスミ
セントロニクスコネクタ付ケーブル汎用タ…4.2
通常価格(税別) : -
通常出荷日 : 2日目
ミスミ
MILコネクタ付ケーブルバラ線フード無…4.2
通常価格(税別) : -
通常出荷日 : 2日目
ミスミ
パネル取付けUSBケーブル(USB3.0…4.3
通常価格(税別) : 1,575円-
通常出荷日 : 在庫品1日目～
当日出荷可能

Dsubコネクタ付きケーブルカテゴリの売れ筋ランキング

通常価格、通常出荷日が表示と異なる場合がございます

角型コネクタ付ケーブルに関連する通販・販売特集

技術サポート窓口

エレクトロニクス部品技術窓口

商品の仕様・技術のお問い合わせ

Webお問い合わせフォーム

営業時間：9:00～18:00（土曜日・日曜日・祝日は除く）

※お問い合わせフォームは24時間受付しております。

見積もり・発注後最短当日出荷　新規会員登録で2D・3D CADデータを無料でダウンロード

無料で会員登録

閉じる

比較リスト

回答可能（特定物質なし）	関連する各国主要規制に対応しているため、輸出案件等でも安心してご利用いただけます REACH SVHCおよび中国RoHSで規定される物質は、含有が禁止されるものではないため、特定物質には該当せず、回答可能の選択肢に含まれます（報告義務が発生する可能性がございます）・以下の条件に、いずれも該当する商品です　 - chemSHERPA-AI形式での回答が可能　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用していない
回答不可（調査不可/特定物質あり）	各国主要規制に対応していない（または調査不可）のため、輸出案件等でのご利用は推奨いたしません・以下の条件のうち、いずれかに該当する商品です　 - chemSHERPA-AI形式での回答が不可　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用している
調査中	現在調査中です。調査完了まで今しばらくお待ちください・調査中のため、現時点ではchemSHERPA-AI形式での回答ができない商品です

カテゴリ・メーカーから探す

メカニカル部品系

筐体・調整締結・素材

空圧・油圧・配管・温調部品

回転伝達・コンベヤ・モータ・ロボット

直動・センサ・位置決め・ステージ

特注部品・図面加工部品

電気系

金型系

消耗品・補修用品・備品系

切削加工用品

生産加工用品

MRO・工場用副資材

メーカーから探す

特集から探す

絞り込み条件

chemSHERPA・RoHS

芯数

コネクタ1(CN1)

コネクタ2(CN2)

フードネジ

ケーブルタイプ

指定長(m)

CAD

Dsubコネクタ付ケーブルバラ線フード付き

外形図・規格表

規格表

■部材情報

型番リスト

詳細情報

基本情報

ご注意

カタログ

商品担当おすすめ

この商品を見た人は、こんな商品も見ています

最近見た商品

Dsubコネクタ付きケーブルカテゴリの売れ筋ランキング

角型コネクタ付ケーブルに関連する通販・販売特集

技術サポート窓口

chemSHERPA

絞り込み条件

chemSHERPA・RoHS

芯数

コネクタ1(CN1)

コネクタ2(CN2)

フードネジ

ケーブルタイプ

指定長(m)

CAD

Dsubコネクタ付ケーブル バラ線フード付き

外形図・規格表

規格表

■部材情報

型番リスト

詳細情報

基本情報

ご注意

カタログ

商品担当おすすめ

この商品を見た人は、こんな商品も見ています

最近見た商品

Dsubコネクタ付きケーブルカテゴリの売れ筋ランキング

角型コネクタ付ケーブルに関連する通販・販売特集

技術サポート窓口

chemSHERPA

Dsubコネクタ付ケーブルバラ線フード付き
