MASWG-CP3KK CCC/UL/PSE対応
- 通常単価(税別)
- 866円～101,147円
- 税込単価
- 953円～111,262円
通常出荷日：在庫品1日目当日出荷可能
＜MASTER-CABLE＞300V UL AWM2464/c-UL/CCC/PSE 可動電源ケーブル
- 【取扱い終了品】一部型式において、在庫無くなり次第、ミスミでは受注受付を終了します。仕様の違いをご確認ください。本件に対するお問い合わせは本ページ右上の『エレクトロニクス部品技術窓口』のチャット・お問合せフォームからお願いします。
［在庫限り販売終了品］ [推奨代替品]
・MASWG-CP3KK-1.0-4-(長さ) ・NA2517K-16-4-(長さ)
※代替品シリーズ??NA2517K 耐震 PSE/UL対応から仕様差異をご確認ください。
未確定：候補が1,400型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品仕様
特徴
世界各国の安全規格取得で手配工数削減に貢献(PSE、CCC、c-UL、UL、CE)
細線導体採用により、可動部に使用可能
屈曲性試験実施済み(ケーブルキャリア試験、左右屈曲試験、捻回試験実施)。
細線導体採用により、可動部に使用可能
屈曲性試験実施済み(ケーブルキャリア試験、左右屈曲試験、捻回試験実施)。
▼マルチ規格採用メリット
| 複数規格取得のケーブルをご使用いただくことで、 欧州向け製品、中国向け製品、日本国内向け製品等それぞれで 構成部品を分ける必要がございません。 したがって、管理部品点数が少なくなり工数削減に貢献！ |
基本仕様
規格：UL2464、PSE、CCC、c-UL、CE
シース：PVC
絶縁体：PVC
シース：PVC
絶縁体：PVC
屈曲試験結果
【試験】
| 試験結果 | 1000万回以上 | 1000万回以上 | 1000万回以上 |
| 試験種類 | ケーブルキャリア | 左右屈曲 | 捻回 |
 |  |  | |
| 試験条件 | 距離：350㎜ 速度：70回/分 R：D×6倍 | 屈曲角度：±90 速度：40回/分° 荷重：4.9N R：D×8倍 | 捻回角度：±180 速度：20回/分 間隔：500mm |
型式表示方法
| 型番 | − | 断面積 | − | 芯数 | − | 長さ |
| MASWG-CP3KK | − | 0.75 | − | 2 | − | 10 |
の記号が含まれる場合はご注文前に十分ご確認をお願いします。
概要仕様
特性レーダーチャート ※特性の目安としてご利用ください。 >>P1685 | 商品比較 ※比較内容について保証するものではございません。 商品選定の参考としてお使い下さい。 | 主な仕様
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
仕様
| 型番 | 断面積 （mm2） | 芯数 | AWG サイズ 目安※1 | 撚合 構造 | 線芯 本数 | 仕上 外径 （mm） | 概算 質量 kg/km | 電気的特性 | 導体 | 絶縁 | 線芯 外径 約（mm） | シース | 規格 | サンプル 提供 | |||||||
| 許容 電流 A（30℃） ※2 | 導体 抵抗 Ω/km （20℃） | 絶縁 特性 MΩkm （20℃） | 耐電圧 V/5分間 | 構成 本/mm | 外径 約（mm） | メッキ※3 | 厚さ （mm） | 材質※3 | 厚さ （mm） | 材質※3 | |||||||||||
| MASWG- CP3KK | 0.75 | 2 | 19 | 複合 より | 2 | 6.5 | 57 | 9.8 | 26以下 | 11以上 | 2000 | 150/0.08 | 1.13 | なし | 0.6 | PVC | 2.35 | 0.8 | PVC | CCC/ UL/ PSE/ c-UL （6芯 以上は CCC/ UL/ c-UL のみ 適合） | - |
| 3 | 3 | 7 | 59 | 8.5 | 0.8 | - | |||||||||||||||
| 4 | 4 | 7.6 | 73 | 7.6 | 0.8 | - | |||||||||||||||
| 6 | 6 | 7.8 | 85 | 5.9 | 0.4 | 1.95 | 0.8 | - | |||||||||||||
| 8 | 8 | 9.3 | 117 | 5.2 | 1 | ◎ | |||||||||||||||
| 12 | 12 | 10.9 | 170 | 4.1 | 1.2 | - | |||||||||||||||
| 1.0 | 2 | 18 | 2 | 6.9 | 67 | 11.8 | 19.5 以下 | 90/0.12 | 1.31 | 0.6 | 2.53 | 0.8 | - | ||||||||
| 3 | 3 | 7.3 | 69 | 10.3 | 0.8 | - | |||||||||||||||
| 4 | 4 | 8.2 | 90 | 9.2 | 0.9 | - | |||||||||||||||
| 1.5 | 2 | 16 | 2 | 7.9 | 91 | 15.9 | 13.3 以下 | 135/0.12 | 1.61 | 0.7 | 3.03 | 0.8 | - | ||||||||
| 3 | 3 | 8.6 | 97 | 13.8 | 0.9 | - | |||||||||||||||
| 4 | 4 | 9.6 | 127 | 12.3 | 1 | - | |||||||||||||||
| 2.5 | 2 | 14 | 2 | 9.6 | 138 | 22.3 | 7.98 以下 | 100/0.18 | 2.08 | 0.8 | 3.7 | 1 | - | ||||||||
| 3 | 3 | 10.6 | 152 | 19.3 | 1.1 | - | |||||||||||||||
| 【ご注意】 ※1 サイズ変換はあくまでも目安となります。また本製品は、海外の規格で設計されてい るため、実際の導体構成から算出される断面積目安サイズに置き換えて表示しております。 AWGサイズと断面積目安（mm2での表示）の対比表は、>>P1688をご参照ください。 ※2 許容電流の値はあくまでも参考値であって、保証値ではありません。 ※3 材質の見方 【メッキ】 すず…すずめっき軟銅線 【材質】 PVC…塩化ビニル PE…ポリエチレン系素材 P…ポリエステル系素材 フッ素…各種ふっ素樹脂 ※…その他 | 電流減少係数
周囲温度30℃以上の場合は、上の電流減少係数を許容電流に乗じます。 （例）0.75mm2の2芯で周囲温度が40℃の場合の許容電流値 9.8×0.86=8.43（A） |
構造 例示 3芯ケーブル | 線芯識別表
| |||||||||||||||||||||
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
915円 ( 1,007円 ) | 在庫品1日目当日出荷可能 |
1,831円 ( 2,014円 ) | 在庫品1日目当日出荷可能 |
2,745円 ( 3,020円 ) | 在庫品1日目当日出荷可能 |
3,661円 ( 4,027円 ) | 在庫品1日目当日出荷可能 |
4,575円 ( 5,033円 ) | 在庫品1日目当日出荷可能 |
3,433円 ( 3,776円 ) | 在庫品1日目当日出荷可能 |
4,005円 ( 4,406円 ) | 在庫品1日目当日出荷可能 |
4,575円 ( 5,033円 ) | 在庫品1日目当日出荷可能 |
5,147円 ( 5,662円 ) | 在庫品1日目当日出荷可能 |
3,661円 ( 4,027円 ) | 在庫品1日目当日出荷可能 |
4,028円 ( 4,431円 ) | 在庫品1日目当日出荷可能 |
4,392円 ( 4,831円 ) | 在庫品1日目当日出荷可能 |
4,759円 ( 5,235円 ) | 在庫品1日目当日出荷可能 |
5,124円 ( 5,636円 ) | 在庫品1日目当日出荷可能 |
5,491円 ( 6,040円 ) | 在庫品1日目当日出荷可能 |
5,858円 ( 6,444円 ) | 在庫品1日目当日出荷可能 |
6,222円 ( 6,844円 ) | 在庫品1日目当日出荷可能 |
6,589円 ( 7,248円 ) | 在庫品1日目当日出荷可能 |
6,954円 ( 7,649円 ) | 在庫品1日目当日出荷可能 |
5,229円 ( 5,752円 ) | 在庫品1日目当日出荷可能 |
5,491円 ( 6,040円 ) | 在庫品1日目当日出荷可能 |
5,752円 ( 6,327円 ) | 在庫品1日目当日出荷可能 |
6,014円 ( 6,615円 ) | 在庫品1日目当日出荷可能 |
6,275円 ( 6,903円 ) | 在庫品1日目当日出荷可能 |
6,535円 ( 7,189円 ) | 在庫品1日目当日出荷可能 |
6,798円 ( 7,478円 ) | 在庫品1日目当日出荷可能 |
7,060円 ( 7,766円 ) | 在庫品1日目当日出荷可能 |
7,320円 ( 8,052円 ) | 在庫品1日目当日出荷可能 |
7,583円 ( 8,341円 ) | 在庫品1日目当日出荷可能 |
7,843円 ( 8,627円 ) | 在庫品1日目当日出荷可能 |
8,104円 ( 8,914円 ) | 在庫品1日目当日出荷可能 |
8,367円 ( 9,204円 ) | 在庫品1日目当日出荷可能 |
8,628円 ( 9,491円 ) | 在庫品1日目当日出荷可能 |
8,889円 ( 9,778円 ) | 在庫品1日目当日出荷可能 |
9,151円 ( 10,066円 ) | 在庫品1日目当日出荷可能 |
9,412円 ( 10,353円 ) | 在庫品1日目当日出荷可能 |
9,674円 ( 10,641円 ) | 在庫品1日目当日出荷可能 |
9,935円 ( 10,929円 ) | 在庫品1日目当日出荷可能 |
10,197円 ( 11,217円 ) | 在庫品1日目当日出荷可能 |
10,457円 ( 11,503円 ) | 在庫品1日目当日出荷可能 |
10,720円 ( 11,792円 ) | 在庫品1日目当日出荷可能 |
10,981円 ( 12,079円 ) | 在庫品1日目当日出荷可能 |
11,241円 ( 12,365円 ) | 在庫品1日目当日出荷可能 |
11,504円 ( 12,654円 ) | 在庫品1日目当日出荷可能 |
11,764円 ( 12,940円 ) | 在庫品1日目当日出荷可能 |
12,026円 ( 13,229円 ) | 在庫品1日目当日出荷可能 |
12,289円 ( 13,518円 ) | 在庫品1日目当日出荷可能 |
12,549円 ( 13,804円 ) | 在庫品1日目当日出荷可能 |
12,811円 ( 14,092円 ) | 在庫品1日目当日出荷可能 |
9,532円 ( 10,485円 ) | 在庫品1日目当日出荷可能 |
9,722円 ( 10,694円 ) | 在庫品1日目当日出荷可能 |
9,913円 ( 10,904円 ) | 在庫品1日目当日出荷可能 |
10,104円 ( 11,114円 ) | 在庫品1日目当日出荷可能 |
10,294円 ( 11,323円 ) | 在庫品1日目当日出荷可能 |
10,484円 ( 11,532円 ) | 在庫品1日目当日出荷可能 |
10,676円 ( 11,744円 ) | 在庫品1日目当日出荷可能 |
10,867円 ( 11,954円 ) | 在庫品1日目当日出荷可能 |
11,057円 ( 12,163円 ) | 在庫品1日目当日出荷可能 |
11,247円 ( 12,372円 ) | 在庫品1日目当日出荷可能 |
11,438円 ( 12,582円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
＜MASTER-CABLE＞300V UL AWM2464/c-UL/CCC/PSE 可動電源ケーブル
ご注意
- 【取扱い終了品】一部型式において、在庫無くなり次第、ミスミでは受注受付を終了します。仕様の違いをご確認ください。本件に対するお問い合わせは本ページ右上の『エレクトロニクス部品技術窓口』のチャット・お問合せフォームからお願いします。
［在庫限り販売終了品］ [推奨代替品]
・MASWG-CP3KK-1.0-4-(長さ) ・NA2517K-16-4-(長さ)
※代替品シリーズ??NA2517K 耐震 PSE/UL対応から仕様差異をご確認ください。
【ココが特長】
●ミスミオリジナルMASTER-CABLEのひとつ、"SWING-MASTER Class-C"です。
●CCC、UL、PSEなど多様な規格に対応しております。
●複合撚り導体、極細の導体を使用しており、工業用ロボットなどの低速可動部に適しています。
●柔らかい素材を使用しており、耐摩耗性・耐捻性があります。
●ミスミオリジナルMASTER-CABLEのひとつ、"SWING-MASTER Class-C"です。
●CCC、UL、PSEなど多様な規格に対応しております。
●複合撚り導体、極細の導体を使用しており、工業用ロボットなどの低速可動部に適しています。
●柔らかい素材を使用しており、耐摩耗性・耐捻性があります。
【ご注意】
・本シリーズの6芯以上については、CCC、UL、c-ULのみ適合。
※採用メーカー変更によ り、色味や柔らかさが若干変わる場合があります。
・本シリーズの6芯以上については、CCC、UL、c-ULのみ適合。
※採用メーカー変更によ り、色味や柔らかさが若干変わる場合があります。

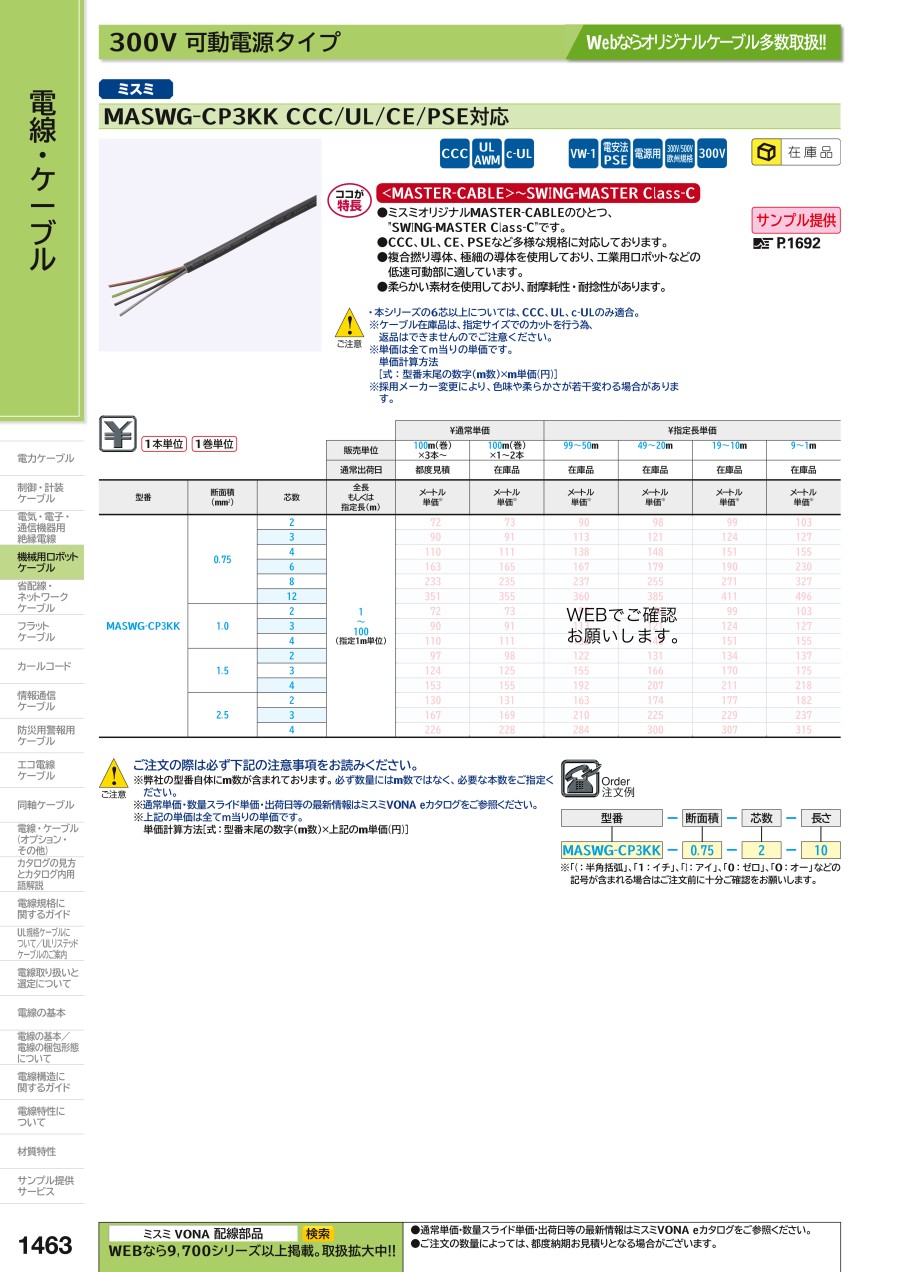

カタログ
