NA3HR 小径高屈曲 UL規格
- chemSHERPA対応品あり
- 通常単価(税別)
- 618円～277,976円
- 税込単価
- 680円～305,774円
通常出荷日：在庫品1日目～2日目一部当日出荷可能
300V UL AWM2517 小径・低価格 高屈曲可動信号ケーブル。
- 【取扱い終了品】一部型式において、在庫無くなり次第、ミスミでは受注受付を終了します。仕様の違いをご確認ください。本件に対するお問い合わせは本ページ右上の『エレクトロニクス部品技術窓口』のチャット・お問合せフォームからお願いします。
［在庫限り販売終了品］ は こちら
※代替品シリーズ NA3FVR 高屈曲 UL規格 から仕様差異をご確認ください。
未確定：候補が1,699型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品仕様
型式表示方法
| 型番 | − | 断面積 | − | 対数 | − | 長さ |
| NA3HR | − | 24 | − | 1P | − | 10 |
の記号が含まれる場合はご注文前に十分ご確認をお願いします。
概要仕様
特性レーダーチャート ※特性の目安としてご利用ください。 >>P1685 屈曲耐久性は当社試験比であり、実際の性能値ではございません。 | 商品比較 ※比較内容について保証するものではございません。 商品選定の参考としてお使い下さい。 | 主な仕様
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
仕様
| 型番 | AWG サイズ 目安※2 | 対数※1 1P= 2芯 （1PS= 2芯） | 断 面積 （mm2） | 撚合 構造 （図 参照） | 線芯 本数 | 仕上 ※6 外径 （mm） | 概算 質量 kg/km | 電気的特性 | 導体 | 絶縁 | 線芯 外径 約 （mm） | シース | 規格 | サン プル 提供 ※5 | |||||||
| 許容 電流 A （30 ℃） ※3 | 導体 抵抗 Ω/km （20℃） | 絶縁 特性 MΩkm （20℃） | 耐電 圧 V/分 | 構成 本/mm | 外径 約 （mm） | メッ キ※4 | 厚さ （mm） | 材 質※4 | 厚さ （mm） | 材質※4 | |||||||||||
| NA3HR | 24 | 1P | 0.2 | 対撚り | 2 | 3.65 | 17.0 | 4.5 | 93 | 1500 | 2000 | 45/0.08 | 0.62 | すず | 0.175 | フッ素 （ETFE） | 0.97 | 0.80 | PVC | ULAWM 2517 | ○ |
| 2P | 4 | 5.50 | 32.0 | 3.5 | 0.90 | ○ | |||||||||||||||
| 3P | 6 | 6.00 | 40.0 | 3.0 | 0.90 | ○ | |||||||||||||||
| 5P | 10 | 7.00 | 57.0 | 2.4 | 1500 | 0.90 | ○ | ||||||||||||||
| 8P | 16 | 8.50 | 84.0 | 1.8 | 1.00 | ○ | |||||||||||||||
| 10P | 20 | 10.20 | 108.0 | 1.8 | 1.10 | ○ | |||||||||||||||
| 22 | 1P | 0.3 | 2 | 4.30 | 25.0 | 6.6 | 61 | 1500 | 2000 | 3/23/0.08 | 0.95 | 0.175 | 1.30 | 0.85 | ○ | ||||||
| 2P | 4 | 6.50 | 44.0 | 5.1 | 0.90 | ○ | |||||||||||||||
| 3P | 6 | 7.00 | 56.0 | 4.3 | 0.90 | ○ | |||||||||||||||
| 5P | 10 | 8.40 | 82.0 | 3.5 | 1500 | 0.90 | ○ | ||||||||||||||
| 6P | 12 | 9.20 | 98.0 | 3.0 | 1.00 | ○ | |||||||||||||||
| 8P | 16 | 10.70 | 130.0 | 2.6 | 1.10 | ○ | |||||||||||||||
| 10P | 20 | 12.20 | 157.0 | 2.6 | 1.10 | ○ | |||||||||||||||
| 20 | 1P | 0.5 | 2 | 4.90 | 32.0 | 9.1 | 38 | 1500 | 2000 | 3/37/0.08 | 1.20 | 0.175 | 1.55 | 0.85 | ○ | ||||||
| 2P | 4 | 7.70 | 59.0 | 7.0 | 0.90 | ○ | |||||||||||||||
| 3P | 6 | 8.70 | 78.0 | 5.9 | 0.90 | ○ | |||||||||||||||
| 5P | 10 | 10.70 | 116.0 | 4.8 | 1500 | 0.90 | ○ | ||||||||||||||
| 6P | 12 | 11.20 | 137.0 | 4.1 | 1.00 | ○ | |||||||||||||||
【ご注意】
※1 芯/対表記が1P（1PS）のときの線芯本数は「×2芯」となりますのでご注意ください。
※2 サイズ変換はあくまでも目安となります。詳しくは>>P1688の対比表をご参照ください。
※3 許容電流の値はあくまでも参考値であって、保証値ではありません。
※4 材質の見方
【メッキ】 すず…すずめっき軟銅線
【材質】 PVC…塩化ビニル PE…ポリエチレン系素材
※5 サンプル提供についてはFAケーブルサンプル依頼フォームページを確認ください。
※6 ケーブル・電線のシース（外被部分）の外径サイズについては、上記表中の"仕上外径"の
項目をご参照ください。
※1 芯/対表記が1P（1PS）のときの線芯本数は「×2芯」となりますのでご注意ください。
※2 サイズ変換はあくまでも目安となります。詳しくは>>P1688の対比表をご参照ください。
※3 許容電流の値はあくまでも参考値であって、保証値ではありません。
※4 材質の見方
【メッキ】 すず…すずめっき軟銅線
【材質】 PVC…塩化ビニル PE…ポリエチレン系素材
※5 サンプル提供についてはFAケーブルサンプル依頼フォームページを確認ください。
※6 ケーブル・電線のシース（外被部分）の外径サイズについては、上記表中の"仕上外径"の
項目をご参照ください。
電流減少係数
| 周囲温度（℃） | 30 | 40 | 50 | 60 | 70 | 80 | 90 | 100 |
| 電流減少係数 | 1.00 | 0.93 | 0.86 | 0.77 | 0.68 | 0.58 | 0.45 | 0.26 |
周囲温度30℃以上の場合は、上の電流減少係数を許容電流に乗じます。
（例）0.2mm2の1Pで周囲温度が40℃の場合許容電流値
6×0.93=5.5（A）
構造
例示 3Pケーブル
線芯識別表
 |
|
サンプル手配はこちらから
無償サンプルを提供しております。
実際に手に取り、質感や作業性をご確認ください。
▼下記より必要情報を記入しサンプルをご依頼ください。
サンプル依頼フォーム
サンプル長は 1m未満です。
出荷にはご依頼日より一週間ほどかかる場合がございます。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
876円 ( 964円 ) | 在庫品1日目当日出荷可能 |
1,747円 ( 1,922円 ) | 在庫品1日目当日出荷可能 |
2,624円 ( 2,886円 ) | 在庫品1日目当日出荷可能 |
3,496円 ( 3,846円 ) | 在庫品1日目当日出荷可能 |
4,372円 ( 4,809円 ) | 在庫品1日目当日出荷可能 |
5,244円 ( 5,768円 ) | 在庫品1日目当日出荷可能 |
6,121円 ( 6,733円 ) | 在庫品1日目当日出荷可能 |
6,991円 ( 7,690円 ) | 在庫品1日目当日出荷可能 |
7,868円 ( 8,655円 ) | 在庫品1日目当日出荷可能 |
7,492円 ( 8,241円 ) | 在庫品1日目当日出荷可能 |
8,242円 ( 9,066円 ) | 在庫品1日目当日出荷可能 |
8,990円 ( 9,889円 ) | 在庫品1日目当日出荷可能 |
9,740円 ( 10,714円 ) | 在庫品1日目当日出荷可能 |
10,488円 ( 11,537円 ) | 在庫品1日目当日出荷可能 |
11,239円 ( 12,363円 ) | 在庫品1日目当日出荷可能 |
11,990円 ( 13,189円 ) | 在庫品1日目当日出荷可能 |
12,737円 ( 14,011円 ) | 在庫品1日目当日出荷可能 |
13,487円 ( 14,836円 ) | 在庫品1日目当日出荷可能 |
14,235円 ( 15,659円 ) | 在庫品1日目当日出荷可能 |
11,092円 ( 12,201円 ) | 在庫品1日目当日出荷可能 |
11,646円 ( 12,811円 ) | 在庫品1日目当日出荷可能 |
12,202円 ( 13,422円 ) | 在庫品1日目当日出荷可能 |
12,756円 ( 14,032円 ) | 在庫品1日目当日出荷可能 |
13,310円 ( 14,641円 ) | 在庫品1日目当日出荷可能 |
13,866円 ( 15,253円 ) | 在庫品1日目当日出荷可能 |
14,420円 ( 15,862円 ) | 在庫品1日目当日出荷可能 |
14,974円 ( 16,471円 ) | 在庫品1日目当日出荷可能 |
15,529円 ( 17,082円 ) | 在庫品1日目当日出荷可能 |
16,084円 ( 17,692円 ) | 在庫品1日目当日出荷可能 |
16,642円 ( 18,306円 ) | 在庫品1日目当日出荷可能 |
17,192円 ( 18,911円 ) | 在庫品1日目当日出荷可能 |
17,748円 ( 19,523円 ) | 在庫品1日目当日出荷可能 |
18,302円 ( 20,132円 ) | 在庫品1日目当日出荷可能 |
18,856円 ( 20,742円 ) | 在庫品1日目当日出荷可能 |
19,411円 ( 21,352円 ) | 在庫品1日目当日出荷可能 |
19,966円 ( 21,963円 ) | 在庫品1日目当日出荷可能 |
20,525円 ( 22,578円 ) | 在庫品1日目当日出荷可能 |
21,075円 ( 23,183円 ) | 在庫品1日目当日出荷可能 |
21,630円 ( 23,793円 ) | 在庫品1日目当日出荷可能 |
22,189円 ( 24,408円 ) | 在庫品1日目当日出荷可能 |
22,743円 ( 25,017円 ) | 在庫品1日目当日出荷可能 |
23,293円 ( 25,622円 ) | 在庫品1日目当日出荷可能 |
23,848円 ( 26,233円 ) | 在庫品1日目当日出荷可能 |
24,407円 ( 26,848円 ) | 在庫品1日目当日出荷可能 |
24,957円 ( 27,453円 ) | 在庫品1日目当日出荷可能 |
25,512円 ( 28,063円 ) | 在庫品1日目当日出荷可能 |
26,071円 ( 28,678円 ) | 在庫品1日目当日出荷可能 |
26,626円 ( 29,289円 ) | 在庫品1日目当日出荷可能 |
27,175円 ( 29,893円 ) | 在庫品1日目当日出荷可能 |
21,853円 ( 24,038円 ) | 在庫品1日目当日出荷可能 |
22,290円 ( 24,519円 ) | 在庫品1日目当日出荷可能 |
22,727円 ( 25,000円 ) | 在庫品1日目当日出荷可能 |
23,166円 ( 25,483円 ) | 在庫品1日目当日出荷可能 |
23,601円 ( 25,961円 ) | 在庫品1日目当日出荷可能 |
24,037円 ( 26,441円 ) | 在庫品1日目当日出荷可能 |
24,477円 ( 26,925円 ) | 在庫品1日目当日出荷可能 |
24,912円 ( 27,403円 ) | 在庫品1日目当日出荷可能 |
25,350円 ( 27,885円 ) | 在庫品1日目当日出荷可能 |
25,786円 ( 28,365円 ) | 在庫品1日目当日出荷可能 |
26,224円 ( 28,846円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
300V UL AWM2517 小径・低価格 高屈曲可動信号ケーブル。
ご注意
- 【取扱い終了品】一部型式において、在庫無くなり次第、ミスミでは受注受付を終了します。仕様の違いをご確認ください。本件に対するお問い合わせは本ページ右上の『エレクトロニクス部品技術窓口』のチャット・お問合せフォームからお願いします。
［在庫限り販売終了品］ は こちら
※代替品シリーズ NA3FVR 高屈曲 UL規格 から仕様差異をご確認ください。
【ココが特長】
300V 小径・低価格
高屈曲可動信号用ケーブル
●従来の高屈曲ケーブルより細い為曲げ半径が小さくなります。
●高屈曲ケーブルの中で一番安価です（当社掲載品比較）
300V 小径・低価格
高屈曲可動信号用ケーブル
●従来の高屈曲ケーブルより細い為曲げ半径が小さくなります。
●高屈曲ケーブルの中で一番安価です（当社掲載品比較）
【ご注意】
・この商品は「ULトレーサビリティプログラム/プロセスト・ワイヤ」に対応しております。（c-UL未対応）
・ケーブルに外力が加わるような配線にはご注意下さい。ケーブルが柔らかいためつぶれる恐れがあります。
※採用メーカー変更により、色味や柔らかさが若干変わる場合があります。
・この商品は「ULトレーサビリティプログラム/プロセスト・ワイヤ」に対応しております。（c-UL未対応）
・ケーブルに外力が加わるような配線にはご注意下さい。ケーブルが柔らかいためつぶれる恐れがあります。
※採用メーカー変更により、色味や柔らかさが若干変わる場合があります。

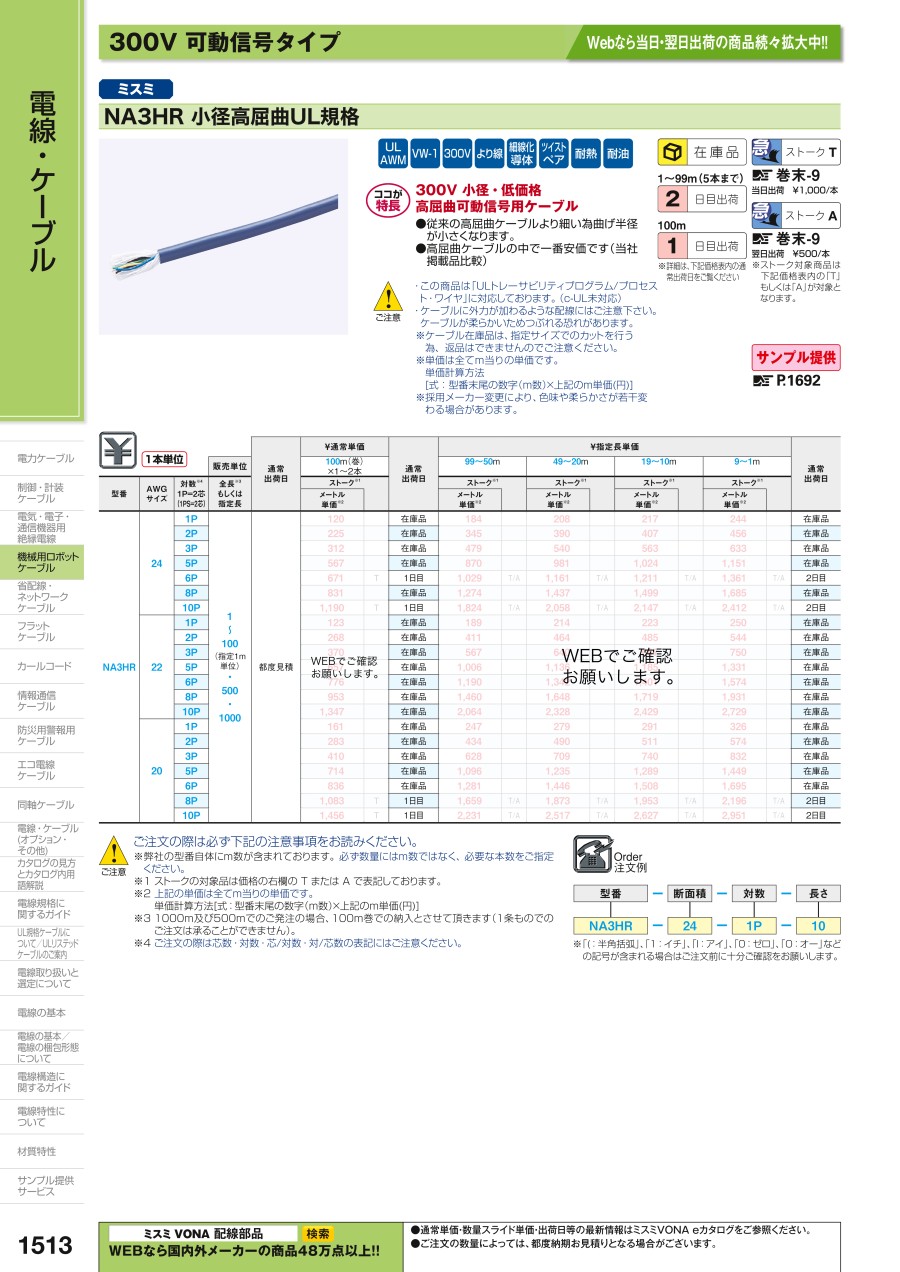

カタログ
