ミスミ

NA3FVR 高屈曲 UL規格

4.5

平均満足度4.5

この商品のレビューをみる（2件）

通常単価(税別): 770円～703,185円

税込単価: 847円～773,504円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

SS300R　UL規格　小径

4.7

通常価格(税別)： 560円 (税込価格：616円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

NA3HR 小径高屈曲 UL規格

4.6

通常価格(税別)： 562円 (税込価格：618円)

通常出荷日：在庫品1日目

300V UL AWM2517/AWM2103 高屈曲可動信号ケーブル（高屈...

詳細情報を確認する

規格・仕様：

VW-1
ULAWM
耐熱
耐油
より線
細線化導体
ツイストペア
300V

シールド
無
定格電圧
300V
特性
耐油性 / 耐熱性
シース(外被)色
黒
安全規格
UL RECOGNIZED
アース線
なし
シース(外被)材料
PVC(塩ビ)
絶縁体材料
フッ素系
その他特性
耐屈曲性

ご注意

本ページの一部商品にて材料や部材入手難などの影響により一時的に受注停止をしております。
受注停止の型番については、ご注文の型番確定時に注文停止の案内がされます。推奨代替品はST300R 【大電×ミスミ】極細高耐久ロボットケーブル（シールド無・有）、NA3HR 小径高屈曲 UL規格、耐屈曲ケーブル（信号用） 2464（FA）になります。現在、代替品へのご注文が集中し、一部製品で代替品でも受注停止が発生しておりますこと、予めご了承ください。

未確定：候補が2,600型番あります。

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

本シリーズにおける代替推奨品ご案内

ー　受注停止でお困りの方へ　－ 23年11月より下記特徴を持った新商品の発売を開始しました。本商品の代替品として推奨可能な商品です。ぜひ、こちらからご参照ください。
	< 製品特徴 > ・細さ　　　：　独自の耐摩耗シースの開発により業界トップクラスの細径化に成功・屈曲性能　：　絶縁体にTPE（特殊エラストマー）を採用することで摺動や屈曲の動きに対応可能・短納期　　：　ミスミにて在庫するためご注文当日に出荷可能

型式表示方法

型番	−	断面積	−	対数	−	長さ
NA3FVR	−	0.2	−	1P	−	10

※「（：半角括弧」、「1：イチ」、「I：アイ」、「0：ゼロ」、「O：オー」などの記号が含まれる場合はご注文前に十分ご確認をお願いします。

概要仕様

特性レーダーチャート

商品比較

主な仕様

※特性の目安としてご利用ください。 >>P1685
屈曲耐久性は当社試験比であり、実際の性能値ではございません。

※比較サイズはAWG24（0.2mm²）、4芯（2対）を参考にしております。
※比較内容について保証するものではございません。
商品選定の参考としてお使い下さい。

シース色	ブラック
取得規格	ULAWM2517/ULAWM2103
定格電圧	300			V
使用温度範囲	0～105			℃
難燃性	VW-1
曲げ半径（mm）	仕上外径×	4	（固定部）
		7.5	（可動部）
※推奨値であり保証値ではございません

仕様

型番	断面積（mm²）	対数^※1 1P= 2芯	AWG サイズ目安^※2	撚合構造（図参照）	線芯本数	仕上外径^※6 （mm）	概算質量 kg/ km	電気的特性				導体			絶縁		線芯外径約（mm）	シース		規格	サンプル提供 ※5
								許容電流 A（30℃）^※3	導体抵抗 Ω/km （20℃）	絶縁特性 MΩkm （20℃）	耐電圧 V/分	構成本/mm	外径約（mm）	メッキ^※4	厚さ（mm）	材質^※4		厚さ（mm）	材質^※4
								許容電流 A（30℃）^※3	導体抵抗 Ω/km （20℃）	絶縁特性 MΩkm （20℃）	耐電圧 V/分	構成本/mm	外径約（mm）	メッキ^※4	厚さ（mm）	材質^※4		厚さ（mm）	材質^※4
NA3FVR	0.2	1P	25	対撚り	2	3.5	17	6.0	105以下	1500以上	2000	40/0.08 すずめっき軟銅より線	0.6	すず	0.2	フッ素（ETFE）	1.0	0.7	PVC	ULAWM2103	◎
		2P			4	5.7	37	5.0										1		ULAWM2517	◎
		3P			6	6.2	46	4.0										1			◎
		5P			10	7.2	60	4.0										1			◎
		6P			12	7.7	70	4.0										1			◎
		8P			16	8.8	90	3.0										1			◎
		10P			20	10.5	115	3.0										1			◎
		20P			40	12.0	190	2.0										1.2			◎
	0.3	1P	23		2	4.1	24	8.0	71.5以下	1500以上	2000	3/20/ 0.08 すずめっき軟銅複合より線	0.8		0.25		1.3	0.7		ULAWM2103	◎
		2P			4	6.8	50	7.0										1		ULAWM2517	◎
		3P			6	7.3	60	6.0										1			◎
		5P			10	8.7	90	5.0										1			◎
		6P			12	9.5	100	5.0										1			◎
		8P			16	11.0	130	4.0										1			◎
		10P			20	12.5	170	4.0										1.2			◎
		15P			30	14.0	230	4.0										1.3			◎
		20P			40	15.5	290	3.0										1.4			◎
	0.5	1P	21		2	4.7	30	11.0	43.4以下	1500以上	2000	3/33/ 0.08 すずめっき軟銅複合より線	1.1		0.25		1.6	0.7		ULAWM2103	◎
		2P			4	7.9	70	9.0										1		ULAWM2517	◎
		3P			6	8.9	90	8.0										1			◎
		5P			10	11.0	135	7.0										1.1			◎
		6P			12	11.5	160	7.0										1.1			◎
		8P			16	13.5	205	6.0										1.2			◎
		10P			20	16.0	280	6.0										1.4			◎
		15P			30	17.0	350	5.0										1.4			◎
		20P			40	19.5	460	5.0										1.6			◎

【ご注意】
※1 芯/対表記が1P（1PS）のときの線芯本数は「×2芯」となりますのでご注意ください。
※2 サイズ変換はあくまでも目安となります。詳しくは>>P1688の対比表をご参照ください。
※3 許容電流の値はあくまでも参考値であって、保証値ではありません。
※4 材質の見方
【メッキ】すず…すずめっき軟銅線
【材質】PVC…塩化ビニル PE…ポリエチレン系素材
P…ポリエステル系素材フッ素…各種ふっ素樹脂 ※…その他
※5 サンプル提供についてはFAケーブルサンプル依頼フォームページを確認ください。
※6 ケーブル・電線のシース（外被部分）の外径サイズについては、上記表中の"仕上外径"の項目をご参照ください。

1688ページへ

電流減少係数

周囲温度（℃）	30	40	50	60	70	80	90	100
電流減少係数	1.00	0.93	0.86	0.77	0.68	0.58	0.45	0.26

許容電流値は周囲温度30℃空中1条布設時の計算値を示し保証値ではありません。
周囲温度30℃以上の場合は、上の電流減少係数を許容電流に乗じます。
（例）0.2mm²の1Pで周囲温度が40℃の場合許容電流値
6×0.93=5.5（A）

構造

例示 3Pケーブル

線芯識別表

対No.	1	2	3	4	5	6	7	8	9	10
第1種線芯	青	黄	緑	赤	紫	青	黄	緑	赤	紫
第2種線芯	白	茶	黒	灰	橙	茶	黒	灰	橙	白
対No.	11	12	13	14	15	16	17	18	19	20
第1種線芯	青	黄	緑	赤	紫	青	黄	緑	赤	紫
第2種線芯	黒	灰	橙	白	茶	灰	橙	白	茶	黒

サンプル手配はこちらから

無償サンプルを提供しております。
実際に手に取り、質感や作業性をご確認ください。
▼下記より必要情報を記入しサンプルをご依頼ください。
サンプル依頼フォーム
サンプル長は 1m未満です。
出荷にはご依頼日より一週間ほどかかる場合がございます。

型番リスト

表示件数

...

型番

芯数

(芯)

対数

AWGサイズ

(AWG)

導体断面積

(mm²)

仕上り外径

(mm)

全長

(m)

RoHS?

最小発注数量

2	1P	[25～24] 25	[0.2] 0.2	3.5	1	10	1個
2	1P	[25～24] 25	[0.2] 0.2	3.5	2	10	1個
2	1P	[25～24] 25	[0.2] 0.2	3.5	3	10	1個
2	1P	[25～24] 25	[0.2] 0.2	3.5	4	10	1個
2	1P	[25～24] 25	[0.2] 0.2	3.5	5	10	1個
2	1P	[25～24] 25	[0.2] 0.2	3.5	6	10	1個
2	1P	[25～24] 25	[0.2] 0.2	3.5	7	10	1個
2	1P	[25～24] 25	[0.2] 0.2	3.5	8	10	1個
2	1P	[25～24] 25	[0.2] 0.2	3.5	9	10	1個
2	1P	[25～24] 25	[0.2] 0.2	3.5	10	10	1個
2	1P	[25～24] 25	[0.2] 0.2	3.5	11	10	1個
2	1P	[25～24] 25	[0.2] 0.2	3.5	12	10	1個
2	1P	[25～24] 25	[0.2] 0.2	3.5	13	10	1個
2	1P	[25～24] 25	[0.2] 0.2	3.5	14	10	1個
2	1P	[25～24] 25	[0.2] 0.2	3.5	15	10	1個
2	1P	[25～24] 25	[0.2] 0.2	3.5	16	10	1個
2	1P	[25～24] 25	[0.2] 0.2	3.5	17	10	1個
2	1P	[25～24] 25	[0.2] 0.2	3.5	18	10	1個
2	1P	[25～24] 25	[0.2] 0.2	3.5	19	10	1個
2	1P	[25～24] 25	[0.2] 0.2	3.5	20	10	1個
2	1P	[25～24] 25	[0.2] 0.2	3.5	21	10	1個
2	1P	[25～24] 25	[0.2] 0.2	3.5	22	10	1個
2	1P	[25～24] 25	[0.2] 0.2	3.5	23	10	1個
2	1P	[25～24] 25	[0.2] 0.2	3.5	24	10	1個
2	1P	[25～24] 25	[0.2] 0.2	3.5	25	10	1個
2	1P	[25～24] 25	[0.2] 0.2	3.5	26	10	1個
2	1P	[25～24] 25	[0.2] 0.2	3.5	27	10	1個
2	1P	[25～24] 25	[0.2] 0.2	3.5	28	10	1個
2	1P	[25～24] 25	[0.2] 0.2	3.5	29	10	1個
2	1P	[25～24] 25	[0.2] 0.2	3.5	30	10	1個
2	1P	[25～24] 25	[0.2] 0.2	3.5	31	10	1個
2	1P	[25～24] 25	[0.2] 0.2	3.5	32	10	1個
2	1P	[25～24] 25	[0.2] 0.2	3.5	33	10	1個
2	1P	[25～24] 25	[0.2] 0.2	3.5	34	10	1個
2	1P	[25～24] 25	[0.2] 0.2	3.5	35	10	1個
2	1P	[25～24] 25	[0.2] 0.2	3.5	36	10	1個
2	1P	[25～24] 25	[0.2] 0.2	3.5	37	10	1個
2	1P	[25～24] 25	[0.2] 0.2	3.5	38	10	1個
2	1P	[25～24] 25	[0.2] 0.2	3.5	39	10	1個
2	1P	[25～24] 25	[0.2] 0.2	3.5	40	10	1個
2	1P	[25～24] 25	[0.2] 0.2	3.5	41	10	1個
2	1P	[25～24] 25	[0.2] 0.2	3.5	42	10	1個
2	1P	[25～24] 25	[0.2] 0.2	3.5	43	10	1個
2	1P	[25～24] 25	[0.2] 0.2	3.5	44	10	1個
2	1P	[25～24] 25	[0.2] 0.2	3.5	45	10	1個
2	1P	[25～24] 25	[0.2] 0.2	3.5	46	10	1個
2	1P	[25～24] 25	[0.2] 0.2	3.5	47	10	1個
2	1P	[25～24] 25	[0.2] 0.2	3.5	48	10	1個
2	1P	[25～24] 25	[0.2] 0.2	3.5	49	10	1個
2	1P	[25～24] 25	[0.2] 0.2	3.5	50	10	1個
2	1P	[25～24] 25	[0.2] 0.2	3.5	51	10	1個
2	1P	[25～24] 25	[0.2] 0.2	3.5	52	10	1個
2	1P	[25～24] 25	[0.2] 0.2	3.5	53	10	1個
2	1P	[25～24] 25	[0.2] 0.2	3.5	54	10	1個
2	1P	[25～24] 25	[0.2] 0.2	3.5	55	10	1個
2	1P	[25～24] 25	[0.2] 0.2	3.5	56	10	1個
2	1P	[25～24] 25	[0.2] 0.2	3.5	57	10	1個
2	1P	[25～24] 25	[0.2] 0.2	3.5	58	10	1個
2	1P	[25～24] 25	[0.2] 0.2	3.5	59	10	1個
2	1P	[25～24] 25	[0.2] 0.2	3.5	60	10	1個

通常単価(税別) (税込単価)	通常出荷日

770円 ( 847円 )	在庫品1日目当日出荷可能
1,541円 ( 1,695円 )	在庫品1日目当日出荷可能
2,311円 ( 2,542円 )	在庫品1日目当日出荷可能
3,082円 ( 3,390円 )	在庫品1日目当日出荷可能
3,852円 ( 4,237円 )	在庫品1日目当日出荷可能
3,698円 ( 4,068円 )	在庫品1日目当日出荷可能
4,314円 ( 4,745円 )	在庫品1日目当日出荷可能
4,931円 ( 5,424円 )	在庫品1日目当日出荷可能
5,547円 ( 6,102円 )	在庫品1日目当日出荷可能
5,137円 ( 5,651円 )	在庫品1日目当日出荷可能
5,650円 ( 6,215円 )	在庫品1日目当日出荷可能
6,164円 ( 6,780円 )	在庫品1日目当日出荷可能
6,678円 ( 7,346円 )	在庫品1日目当日出荷可能
7,191円 ( 7,910円 )	在庫品1日目当日出荷可能
7,704円 ( 8,474円 )	在庫品1日目当日出荷可能
8,219円 ( 9,041円 )	在庫品1日目当日出荷可能
8,732円 ( 9,605円 )	在庫品1日目当日出荷可能
9,245円 ( 10,170円 )	在庫品1日目当日出荷可能
9,760円 ( 10,736円 )	在庫品1日目当日出荷可能
8,806円 ( 9,687円 )	在庫品1日目当日出荷可能
9,245円 ( 10,170円 )	在庫品1日目当日出荷可能
9,686円 ( 10,655円 )	在庫品1日目当日出荷可能
10,127円 ( 11,140円 )	在庫品1日目当日出荷可能
10,566円 ( 11,623円 )	在庫品1日目当日出荷可能
11,007円 ( 12,108円 )	在庫品1日目当日出荷可能
11,447円 ( 12,592円 )	在庫品1日目当日出荷可能
11,887円 ( 13,076円 )	在庫品1日目当日出荷可能
12,327円 ( 13,560円 )	在庫品1日目当日出荷可能
12,768円 ( 14,045円 )	在庫品1日目当日出荷可能
13,209円 ( 14,530円 )	在庫品1日目当日出荷可能
13,648円 ( 15,013円 )	在庫品1日目当日出荷可能
14,089円 ( 15,498円 )	在庫品1日目当日出荷可能
14,528円 ( 15,981円 )	在庫品1日目当日出荷可能
14,969円 ( 16,466円 )	在庫品1日目当日出荷可能
15,409円 ( 16,950円 )	在庫品1日目当日出荷可能
15,850円 ( 17,435円 )	在庫品1日目当日出荷可能
16,290円 ( 17,919円 )	在庫品1日目当日出荷可能
16,730円 ( 18,403円 )	在庫品1日目当日出荷可能
17,171円 ( 18,888円 )	在庫品1日目当日出荷可能
17,610円 ( 19,371円 )	在庫品1日目当日出荷可能
18,051円 ( 19,856円 )	在庫品1日目当日出荷可能
18,491円 ( 20,340円 )	在庫品1日目当日出荷可能
18,931円 ( 20,824円 )	在庫品1日目当日出荷可能
19,372円 ( 21,309円 )	在庫品1日目当日出荷可能
19,812円 ( 21,793円 )	在庫品1日目当日出荷可能
20,252円 ( 22,277円 )	在庫品1日目当日出荷可能
20,692円 ( 22,761円 )	在庫品1日目当日出荷可能
21,133円 ( 23,246円 )	在庫品1日目当日出荷可能
21,572円 ( 23,729円 )	在庫品1日目当日出荷可能
17,122円 ( 18,834円 )	在庫品1日目当日出荷可能
17,464円 ( 19,210円 )	在庫品1日目当日出荷可能
17,806円 ( 19,587円 )	在庫品1日目当日出荷可能
18,148円 ( 19,963円 )	在庫品1日目当日出荷可能
18,491円 ( 20,340円 )	在庫品1日目当日出荷可能
18,834円 ( 20,717円 )	在庫品1日目当日出荷可能
19,176円 ( 21,094円 )	在庫品1日目当日出荷可能
19,518円 ( 21,470円 )	在庫品1日目当日出荷可能
19,860円 ( 21,846円 )	在庫品1日目当日出荷可能
20,204円 ( 22,224円 )	在庫品1日目当日出荷可能
20,546円 ( 22,601円 )	在庫品1日目当日出荷可能

...

基本情報

基本情報

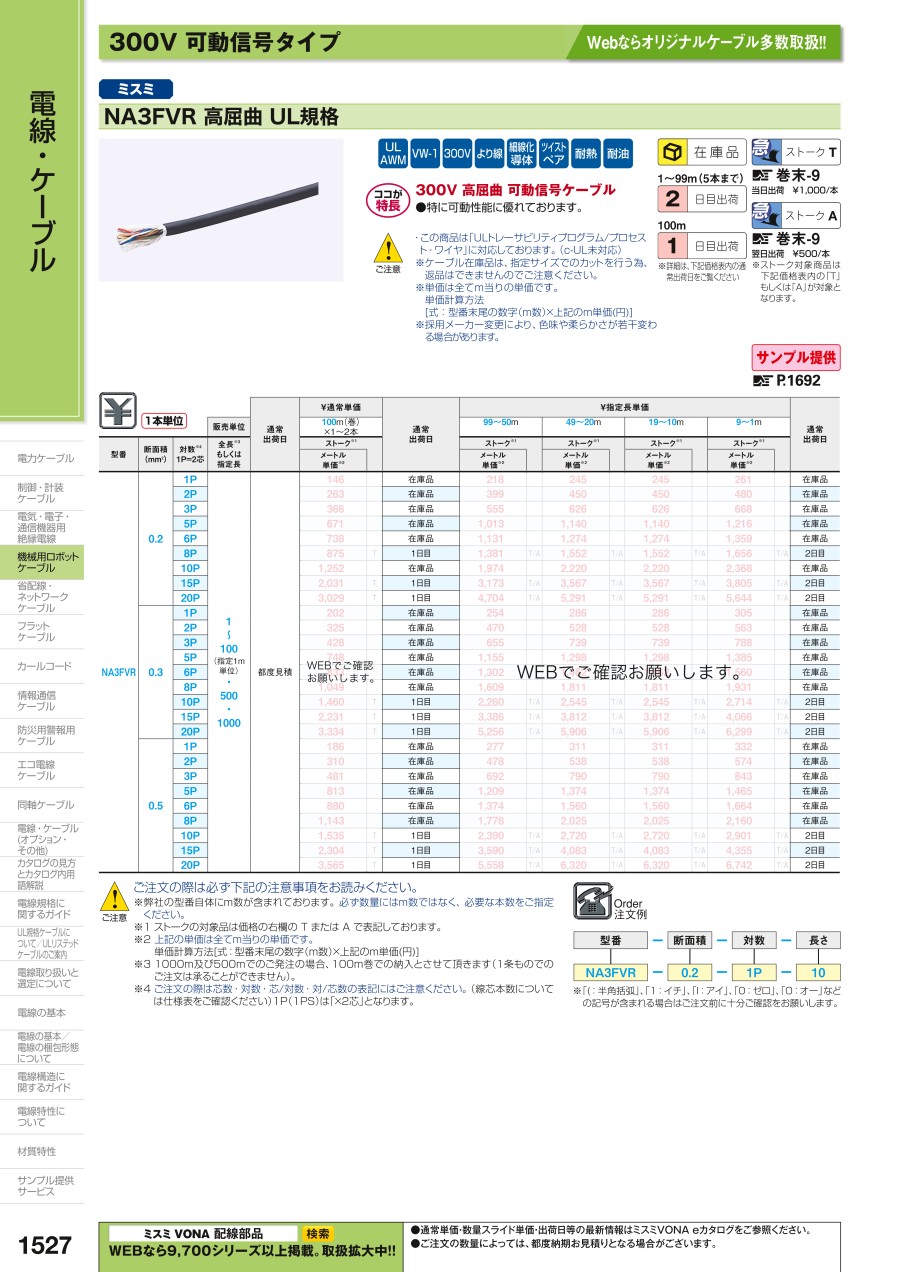

300V UL AWM2517/AWM2103 高屈曲可動信号ケーブル（高屈曲ケーブルキャリア試験2000万回以上）。

ご注意

本ページの一部商品にて材料や部材入手難などの影響により一時的に受注停止をしております。
受注停止の型番については、ご注文の型番確定時に注文停止の案内がされます。推奨代替品はST300R 【大電×ミスミ】極細高耐久ロボットケーブル（シールド無・有）、NA3HR 小径高屈曲 UL規格、耐屈曲ケーブル（信号用） 2464（FA）になります。現在、代替品へのご注文が集中し、一部製品で代替品でも受注停止が発生しておりますこと、予めご了承ください。

【ココが特長】
300V 高屈曲可動信号ケーブル（UL2517/UL2103）
●ケーブルキャリア配線に使用可能。　ケーブルキャリア試験2,000万回以上
●捻りの加わる多関節部等の配線使用可能。　捻回試験1,000万回以上
　※試験結果のため保証値ではありません。

【ご注意】
・この商品は「ULトレーサビリティプログラム/プロセスト・ワイヤ」に対応しております。（c-UL未対応）
※採用メーカー変更により、色味や柔らかさが若干変わる場合があります。

カタログ

商品TOP

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
ST30R 【大電×ミスミ】極細高耐久ロボットケーブル（シールド無・有）
"30V"細径耐屈曲ロボットケーブル。「大電」との協業で、細さと屈曲性に優れる商品をミスミ在庫販売！
ミスミ
ST300R 【大電×ミスミ】極細高耐久ロボットケーブル（シールド無・有）
"300V"細径耐屈曲ロボットケーブル。「大電」との協業で、細さと屈曲性に優れる商品をミスミ在庫販売！
ミスミ
SS30UCR UL／CE対応
30V　ロボットケーブル（UL・CE対応）。業界トップクラスの細さと屈曲性に優れたおすすめの商品。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

NA3FVR 高屈曲 UL規格のレビュー

4.5平均満足度：4.52件のレビュー

星5
50%
星4
50%
星3
0%
星2
0%
星1
0%

実験設備に使用しています

満足度：5.02023/02/24

実験設備に使用しています。ものが動く箇所に使用する場合ノーマルタイプだと被覆が弱くて破れてしまうので耐屈曲性のあるこの商...もっと読む

0人が参考にしています。

配線

満足度：4.02016/12/17

屈曲対応なので狭いとろこを配線するのに最適！よく使ってます　

0人が参考にしています。

2件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品 NA3FVR 高屈曲 UL規格	NA3FVRSB 高屈曲 UL規格シールド付	NA3HR 小径高屈曲 UL規格	NA3HRSB 小径高屈曲 UL規格シールド付	NA3MFSB　UL規格シールド付	NA20276R 30V UL規格
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	770円-	1,161円 -	562円 -	683円 -	982円 -	657円 -
通常出荷日	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	在庫品1日目	1日目
シールド	無	有	無	有	有	無
定格電圧	300V	300V	300V	300V	300V	30V
特性	耐油性 / 耐熱性	耐油性 / 耐熱性	耐油性 / 耐熱性	耐油性 / 耐熱性	耐油性 / 耐熱性 / 耐捻れ	耐油性
シース(外被)色	黒	黒	ネイビー色	ネイビー色	ネイビー色	ネイビー色
安全規格	UL RECOGNIZED	UL RECOGNIZED	UL RECOGNIZED	UL RECOGNIZED	UL RECOGNIZED	UL RECOGNIZED
