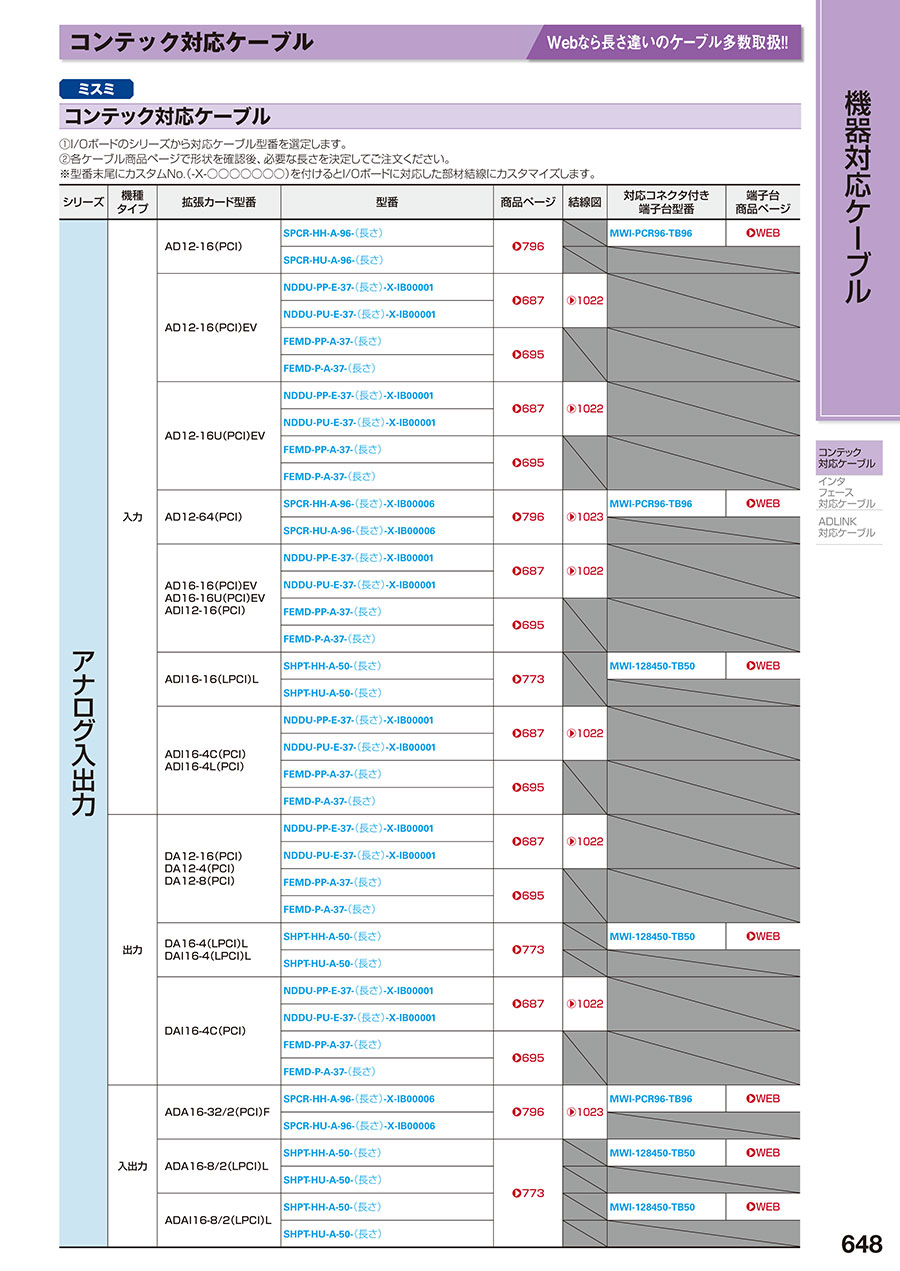

シリーズ	機種タイプ	拡張カード型番	型番	対応コネクタ付き端子台型番
アナログ入出力	入力	AD12-16（PCI）	SPCR-HH-SB-96-（長さ）	MWI-PCR96-TB96
			SPCR-HU-SB-96-（長さ）
		AD12-16（PCI）EV	NDDU-PP-E-37-CT-001-（長さ）
			NDDU-PU-E-37-CT-001-（長さ）
			FEMD-PP-B-37-（長さ）
			FEMD-P-B-37-（長さ）
		AD12-16U（PCI）EV	NDDU-PP-E-37-CT-001-（長さ）
			NDDU-PU-E-37-CT-001-（長さ）
			FEMD-PP-B-37-（長さ）
			FEMD-P-B-37-（長さ）
		AD12-64（PCI）	SPCR-HH-SB-96-CT-006-（長さ）	MWI-PCR96-TB96
			SPCR-HU-SB-96-CT-006-（長さ）
		AD16-16（PCI）EV AD16-16U（PCI）EV ADI12-16（PCI）	NDDU-PP-E-37-CT-001-（長さ）
			NDDU-PU-E-37-CT-001-（長さ）
			FEMD-PP-B-37-（長さ）
			FEMD-P-B-37-（長さ）
		ADI16-16（LPCI）L	SHPT-HH-SB-50-（長さ）	MWI-128450-TB50
			SHPT-HU-SB-50-（長さ）
		ADI16-4C（PCI） ADI16-4L（PCI）	NDDU-PP-E-37-CT-001-（長さ）
			NDDU-PU-E-37-CT-001-（長さ）
			FEMD-PP-B-37-（長さ）
			FEMD-P-B-37-（長さ）
	出力	DA12-16（PCI） DA12-4（PCI） DA12-8（PCI）	NDDU-PP-E-37-CT-001-（長さ）
			NDDU-PU-E-37-CT-001-（長さ）
			FEMD-PP-B-37-（長さ）
			FEMD-P-B-37-（長さ）
		DA16-4（LPCI）L DAI16-4（LPCI）L	SHPT-HH-SB-50-（長さ）	MWI-128450-TB50
			SHPT-HU-SB-50-（長さ）
		DAI16-4C（PCI）	NDDU-PP-E-37-CT-001-（長さ）
			NDDU-PU-E-37-CT-001-（長さ）
			FEMD-PP-B-37-（長さ）
			FEMD-P-B-37-（長さ）
	入出力	ADA16-32/2（PCI）F	SPCR-HH-SB-96-CT-006-（長さ）	MWI-PCR96-TB96
			SPCR-HU-SB-96-CT-006-（長さ）
		ADA16-8/2（LPCI）L	SHPT-HH-SB-50-（長さ）	MWI-128450-TB50
			SHPT-HU-SB-50-（長さ）
		ADAI16-8/2（LPCI）L	SHPT-HH-SB-50-（長さ）	MWI-128450-TB50
			SHPT-HU-SB-50-（長さ）

規格表-2

シリーズ	機種タイプ	拡張カード型番	型番	対応コネクタ付き端子台型番
デジタル入出力	入力	PI-128L（PCI） PI-128L（PCI）H	NHDRA-PD37PB-SB-100-（長さ）
			NHDRA-PP96S-SB-100-（長さ）	MWI-PCR96-TB96
		PI-32B（PCI） PI-32B（PCI）H PI-32L PI-32L（PCI）H	NDDU-PP-E-37-CT-001-（長さ）
			NDDU-PU-E-37-CT-001-（長さ）
			FEMD-PP-B-37-（長さ）
			FEMD-P-B-37-（長さ）
		PI-64L（PCI）H	SPCR-HH-SB-96-CT-006-（長さ）	MWI-PCR96-TB96
			SPCR-HU-SB-96-CT-006-（長さ）
	出力	PO-128L（PCI） PO-128L（PCI）H	NHDRA-PD37PB-SB-100-（長さ）
			NHDRA-PP96S-SB-100-（長さ）	MWI-PCR96-TB96
		PO-32B（PCI） PO-32B（PCI）H PO-32L（PCI） PO-32L（PCI）H	NDDU-PP-E-37-CT-001-（長さ）
			NDDU-PU-E-37-CT-001-（長さ）
			FEMD-PP-B-37-（長さ）
			FEMD-P-B-37-（長さ）
		PO-64L（PCI）H	SPCR-HH-SB-96-CT-006-（長さ）	MWI-PCR96-TB96
			SPCR-HU-SB-96-CT-006-（長さ）
		RRY-16C（PCI） RRY-16C（PCI）H RRY-32（PCI） RRY-32（PCI）H	NDDU-PP-E-37-CT-001-（長さ）
			NDDU-PU-E-37-CT-001-（長さ）
			FEMD-PP-B-37-（長さ）
			FEMD-P-B-37-（長さ）

規格表-3

シリーズ	機種タイプ	拡張カード型番	型番	対応コネクタ付き端子台型番
デジタル入出力	入出力	PIO-16/16B（LPCI）H	SHPT-HH-SB-50-（長さ）	MWI-128450-TB50
			SHPT-HU-SB-50-（長さ）
		PIO-16/16B（PCI） PIO-16/16B（PCI）H PIO-16/16H（PCI）H	NDDU-PP-E-37-CT-001-（長さ）
			NDDU-PU-E-37-CT-001-（長さ）
			FEMD-PP-B-37-（長さ）
			FEMD-P-B-37-（長さ）
		PIO-16/16L（LPCI）H	SHPT-HH-SB-50-（長さ）	MWI-128450-TB50
			SHPT-HU-SB-50-（長さ）
		PIO-16/16L（PCI） PIO-16/16L（PCI）H PIO-16/16RL（PCI）H PIO-16/16RY（PCI）	NDDU-PP-E-37-CT-001-（長さ）
			NDDU-PU-E-37-CT-001-（長さ）
			FEMD-PP-B-37-（長さ）
			FEMD-P-B-37-（長さ）
		PIO16/16T（LPCI）H	SHPT-HH-SB-50-（長さ）	MWI-128450-TB50
			SHPT-HU-SB-50-（長さ）
		PIO-16/16T（PCI） PIO-16/16T（PCI）H PIO-16/16TB（PCI） PIO-16/16TB（PCI）H	NDDU-PP-E-37-CT-001-（長さ）
			NDDU-PU-E-37-CT-001-（長さ）
			FEMD-PP-B-37-（長さ）
			FEMD-P-B-37-（長さ）
		PIO-32/32B（PCI）H PIO-32/32B（PCI）V PIO-32/32F（PCI） PIO-32/32F（PCI）H PIO-32/32H（PCI）H PIO-32/32L（PCI）H PIO-32/32RL（PCI）H PIO-32/32T（PCI） PIO-32/32T（PCI）H PIO-32DM（PCI）	SPCR-HH-SB-96-CT-006-（長さ）	MWI-PCR96-TB96
			SPCR-HU-SB-96-CT-006-（長さ）
		PIO-64/64L（PCI） PIO-64/64L（PCI）H	NHDRA-PD37PB-SB-100-（長さ）
			NHDRA-PP96S-SB-100-（長さ）	MWI-PCR96-TB96

■部材情報

多芯ケーブル

各種ケーブルのメーカーはすべてミスミです。

SBケーブル	型番	SS30WS
	定格(V)	30V
	取得規格	AWM20276
	使用温度	0~80℃
	難燃性	VW-1SC
	曲げ半径mm（固定部）	仕上外径×8倍
	曲げ半径mm（可動部）	-
	更に詳しく	>>詳細情報はこちら

Eケーブル	型番	NA2464
	定格(V)	300V
	取得規格	ULAWM2464
	使用温度	0~80℃
	難燃性	VW-1
	曲げ半径mm（固定部）	仕上外径×8倍
	曲げ半径mm（可動部）	-
	更に詳しく	>>詳細情報はこちら

コネクタ・フード

コネクタ	型番（オス）	17JE-23□0-02-(D1)
	型番（メス）	17JE-13□0-02-(D1)-A
	メーカー	第一電子工業（DDK）
	使用温度	-25℃～＋85℃
	許容電圧(V)	AC 1,000V(r.m.s.)
	許容電流(A)	5A / コンタクト
	更に詳しく	>>詳細情報はこちら
※□には芯数が入ります。

フード	型番（M2.6ショートねじ）	17JE-□H-1A-CF
	型番（＃4-40ショートねじ）	17JE-□H-1C-CF
	メーカー	第一電子工業（DDK）
	使用温度	-25℃～＋60℃
	更に詳しく	>>詳細情報はこちら
※□には芯数が入ります。

コネクタ（PCR）	型番（メス）	PCR-E96FA+
	メーカー	本多通信工業
	定格電圧	AC250V(r.m.s)
	定格電流	1A
	更に詳しく	>>詳細情報はこちら

フード（PCR）	型番（メス）	PCS-E96LKPB+
	メーカー	本多通信工業
	EMI対策	あり
	ガイド	誤挿入防止ガイド付
	更に詳しく	取扱いなし

型番リスト

表示件数

型番

NDDU-PP-E-37-CT-001-[0.2-50/0.1]

NDDU-PU-E-37-CT-001-[0.2-50/0.1]

注文停止中

SPCR-HH-SB-96-CT-006-[0.2-50/0.1]

注文停止中

SPCR-HU-SB-96-CT-006-[1-50/0.1]

コネクタ番号

形状仕様

CN1コネクタ仕様

芯数

コネクタメーカー

ケーブル定格電圧

(V)

シールド

ケーブルタイプ

指定長

(m)

RoHS?

最小発注数量

PI-32B（PCI） / PI-32B（PCI）H / PI-32L / PI-32L（PCI）H / PO-32B（PCI） / PO-32B（PCI）H / PO-32L（PCI） / PO-32L（PCI）H / RRY-32（PCI） / RRY-32（PCI）H / RRY-16C（PCI） / RRY-16C（PCI）H / PIO-16/16B（PCI） / PIO-16/16B（PCI）H / PIO-16/16H（PCI）H / PIO-16/16L（PCI） / PIO-16/16L（PCI）H / PIO-16/16RL（PCI）H / PIO-16/16RY（PCI） / PIO-16/16TB（PCI） / PIO-16/16TB（PCI）H / PIO-16/16T（PCI） / PIO-16/16T（PCI）H / AD12-16U（PCI）EV / AD12-16（PCI）EV / ADI12-16（PCI） / DA12-16（PCI） / DA12-8（PCI） / DA12-4（PCI） / AD16-16U（PCI）EV / AD16-16（PCI）EV / ADI16-4C（PCI） / ADI16-4L（PCI） / DAI16-4C（PCI）	両端コネクタ付き	Dsub	37	DDK	300V	一重シールド	E: AWG28(紺）、耐環境なし・耐屈曲なし	0.2 ～ 50	10	1個
PI-32B（PCI） / PI-32B（PCI）H / PI-32L / PI-32L（PCI）H / PO-32B（PCI） / PO-32B（PCI）H / PO-32L（PCI） / PO-32L（PCI）H / RRY-32（PCI） / RRY-32（PCI）H / RRY-16C（PCI） / RRY-16C（PCI）H / PIO-16/16B（PCI） / PIO-16/16B（PCI）H / PIO-16/16H（PCI）H / PIO-16/16L（PCI） / PIO-16/16L（PCI）H / PIO-16/16RL（PCI）H / PIO-16/16RY（PCI） / PIO-16/16TB（PCI） / PIO-16/16TB（PCI）H / PIO-16/16T（PCI） / PIO-16/16T（PCI）H / AD12-16U（PCI）EV / AD12-16（PCI）EV / ADI12-16（PCI） / DA12-16（PCI） / DA12-8（PCI） / DA12-4（PCI） / AD16-16U（PCI）EV / AD16-16（PCI）EV / ADI16-4C（PCI） / ADI16-4L（PCI） / DAI16-4C（PCI）	片側コネクタ付-片側融着	Dsub	37	DDK	300V	一重シールド	E: AWG28(紺）、耐環境なし・耐屈曲なし	0.2 ～ 50	10	1個
PI-64L（PCI）H / PO-64L（PCI）H / PIO-32DM（PCI） / PIO-32/32B（PCI）H / PIO-32/32B（PCI）V / PIO-32/32F（PCI） / PIO-32/32F（PCI）H / PIO-32/32H（PCI）H / PIO-32/32L（PCI）H / PIO-32/32RL（PCI）H / PIO-32/32T（PCI） / PIO-32/32T（PCI）H / AD12-64（PCI） / ADA16-32/2（PCI）F	両端コネクタ付き	PCR	96	本多通信工業	30V	二重シールド	SB: AWG28(黒)、耐環境なし・耐屈曲なし	0.2 ～ 50	10	1個
PI-64L（PCI）H / PO-64L（PCI）H / PIO-32DM（PCI） / PIO-32/32B（PCI）H / PIO-32/32B（PCI）V / PIO-32/32F（PCI） / PIO-32/32F（PCI）H / PIO-32/32H（PCI）H / PIO-32/32L（PCI）H / PIO-32/32RL（PCI）H / PIO-32/32T（PCI） / PIO-32/32T（PCI）H / AD12-64（PCI） / ADA16-32/2（PCI）F	片側コネクタ付-片側融着	PCR	96	本多通信工業	30V	二重シールド	SB: AWG28(黒)、耐環境なし・耐屈曲なし	1 ～ 50	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目

詳細情報

基本情報

基本情報

コンテック I/Oボード対応ケーブルです。対応機器の信号名に準じたマークチューブを印字しています（片側バラ線・Y端子加工時のみ）。
・長さを自由に設定可
・両端コネクタ付、片端切り落とし、Y端子付、マークチューブ付きのバラ線タイプ等、仕様多数
・マークチューブにはPLC専用の信号名を印字
・コネクタフードの引出向きはストレートの他、アングル引出方向を選べる
・対応端子台や一緒に使える即出荷在庫ハーネスあり

ご注意

【掲載型番の変更について】
掲載型番の一部が変更になりました。今後は掲載型番でご注文ください。
※旧型番でもご注文は可能です。
※新旧型番の比較表はこちら。

カタログ

商品TOP

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
