組立工数削減クリーン蝶番
- 通常単価(税別)
- 2,180円
- 税込単価
- 2,398円
通常出荷日：在庫品1日目当日出荷可能
【組立工数削減シリーズ】蝶番本体・ボルト・ナットが一体化された商品です。ナットの位置合わせが不要で、仮...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
閲覧中の商品と併せてご検討ください
－閉じる
HHPCK6の仕様・寸法情報
特性・用途
低発塵
詳細材質
ADC12
種類
クリーン蝶番
洗浄方法
洗浄無し
幅
50
長さ
67
表面処理
焼付塗装（シルバー）
ピッチ(幅)
32
ピッチ(長さ)
44
材質証明書
対象
材質証明書：材質
本体：ADC12 ｜ ブッシュ：POM ｜ 軸：SUS303
材質証明書：表面処理
本体：焼付塗装（シルバー）
chemSHERPA
調査中

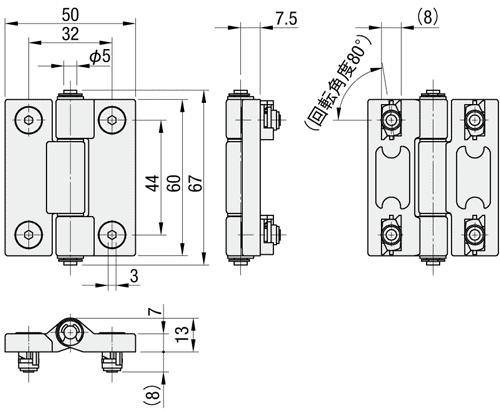

外形図・規格表
HHPCK6
| 部品名 | [ M ]材質 | [ S ]表面処理 |
| 本体 | ADC12 | 焼付塗装（シルバー） |
| ブッシュ | ポリアセタール | − |
| 軸 | SUS303 | − |
規格表
| 型式 |
| HHPCK6 |
| 型式 | 質量 （g） | ￥基準単価 | |
| Type | No. | ||
| HHPCK | 6 | 75 | 2,180 |
詳細情報
基本情報
【組立工数削減シリーズ】
蝶番本体・ボルト・ナットが一体化された商品です。
ナットの位置合わせが不要で、仮止めをスムーズに行える点が特長です。
生産性向上とコスト最適化の両立を実現します。
軸部に樹脂ブッシュを使用しているため、金属粉の発生が抑えられます。
納期・価格
| 数量区分 | 標準対応 | 個別対応 |
| 小口 | 大口 | |
| 数 量 | 1～50 | 51～ |
| 出荷日 | 通常 | お見積り |
概要・仕様
取付例

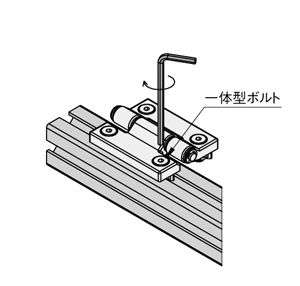

蝶番本体にボルトとナットがあらかじめ組み込まれています。
別で用意する必要はありません。
フレームの溝に合わせたら、六角レンチで90度回して仮止めを行い、位置が決まったら締め込みます。
突起がフレームの溝にフィットし、位置ずれによる扉の垂れ下がりを防ぎます。
＊推奨締付けトルク：4N・m
別で用意する必要はありません。
フレームの溝に合わせたら、六角レンチで90度回して仮止めを行い、位置が決まったら締め込みます。
突起がフレームの溝にフィットし、位置ずれによる扉の垂れ下がりを防ぎます。
＊推奨締付けトルク：4N・m
■STEP1
ナットの位置合わせは必要ありません。
一体型のナットをそのままフレームの溝に合わせます。
ナットの位置合わせは必要ありません。
一体型のナットをそのままフレームの溝に合わせます。
■STEP2
レンチで90度回して仮止めを行います。
蝶番を自由に移動・位置調整できます。
レンチで90度回して仮止めを行います。
蝶番を自由に移動・位置調整できます。
■STEP3
位置が決まったらレンチで締め込み、固定します。
【組立工数削減シリーズ】
本製品は、組立工数削減を目的としたシリーズ製品です。
ナットの位置合わせ不要・仮止め作業の効率化により、組立時間短縮と作業性向上を実現します。
■シリーズラインナップ
■シリーズ特長
■締結方法例（ブラケットの場合）
位置が決まったらレンチで締め込み、固定します。
【組立工数削減シリーズ】
本製品は、組立工数削減を目的としたシリーズ製品です。
ナットの位置合わせ不要・仮止め作業の効率化により、組立時間短縮と作業性向上を実現します。
■シリーズラインナップ
| ６シリーズ(溝幅8mm) 組立工数削減ブラケット | 組立工数削減 パネルファスナー | 組立工数削減 クリーン蝶番 |
 |  |  |
6シリーズ（溝幅8mm）フレームに対応。 アルミフレームの直角接続をスムーズに行 えるブラケットです。 | ねじ止め不要でワンタッチ取付を実現。パ ネル固定作業の効率化に貢献する便利なパ ネルファスナーです。 | ナット・ボルト探し不要。樹脂ブッシュ採 用により発塵を抑制し、クリーン環境にも 最適な蝶番です。 |
| 商品はこちら | 商品はこちら | 本商品 |
■シリーズ特長
- メリット① 本体とボルト・ナットが一体化しているため、必要数を計算したり探す手間が省けます
- メリット② ナットの位置合わせが不要。簡単に仮止めが行えます
- メリット③ フレーム組立後も分解不要で追加部品を簡単に後付けできます
- メリット④ 部品点数削減により、組み立て時間を大幅短縮できます
■締結方法例（ブラケットの場合）
|
|
| |||||||||||||||||
 |
| | |||||||||||||||||
類似品類似品をすべて見る
商品担当おすすめ
組立工数削減クリーン蝶番の型番HHPCK6のページです。
型番HHPCK6に関する仕様情報を記載しております。
