ICFフランジ 固定ブランク/穴あき・回転穴あき
未確定：候補が30型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
外形図・規格表
外形図

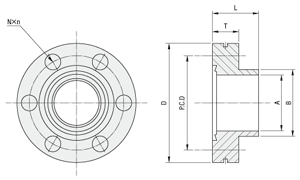

ICFFB(固定ブランクタイプ)
No.70,114,152
No.70,114,152

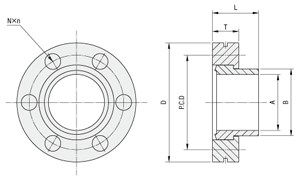

ICFFA(固定穴あきタイプ)

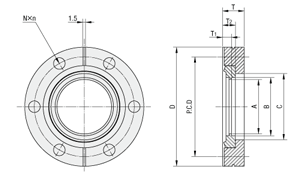

ICFRA(回転穴あきタイプ)
ICFFB(固定ブランクタイプ)
No.34
No.34
ICFFA(固定穴あきタイプ)
ICFRA(回転穴あきタイプ)
■拡大図（溶接部）
ICFFA(固定穴あきタイプ)
70-42.7(No.-呼び径)以外
70-42.7(No.-呼び径)以外
70-42.7(No.-呼び径)
ICFRA(回転穴あきタイプ)
70-42.7(No.-呼び径)以外
70-42.7(No.-呼び径)以外
70-42.7(No.-呼び径)
規格表
| 型式 | ー | 呼び径 | ||
| TYPE | No. | |||
| ICFFBT | 114 | |||
| ICFFAH | 70 | ー | 34 | |
| ICFRAH | 70 | ー | 34 | |
固定ブランクタイプ
・下表の価格表は26年5月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
[ ! ]表示数量超えはWOSにてご確認ください。
・下表の価格表は26年5月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | D | P.C.D | 取付穴 | T | ICFFBH | ICFFBT | ||||||
| 穴数N | 穴径n | ￥基準単価 | ￥スライド単価 | ￥基準単価 | ￥スライド単価 | |||||||
| Type | 取付穴形状 選択 | No. | 通し穴 | タップ | 1コ | 2コ～ | 1コ | 2コ～ | ||||
| ICFFB | H(通し穴) T(タップ) | 34 | 34 | 27 | 6 | 4.5 | M4 | 7.5 | 2,230 | 2,010 | 3,160 | 2,850 |
| 70 | 70 | 58.7 | 6.8 | M6 | 12.7 | 3,070 | 2,770 | 3,510 | 3,160 | |||
| 114 | 114 | 92.1 | 8 | 8.5 | M8 | 17.5 | 8,190 | 7,380 | 9,990 | 9,000 | ||
| 152 | 152 | 130.2 | 16 | 20 | 10,710 | 9,640 | 13,590 | 12,240 | ||||
固定穴あきタイプ
・下表の価格表は26年5月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
[ ! ]表示数量超えはWOSにてご確認ください。
[ ! ]＊呼び径34はH(通し穴)のみとなります。
・下表の価格表は26年5月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | 呼び径 | D | A | B | P.C.D | 取付穴 | T | T1 | L | 適合 パイプ | ICFFAH | ICFFAT | ||||||
| 穴数N | 穴径n | ￥基準単価 | ￥スライド単価 | ￥基準単価 | ￥スライド単価 | |||||||||||||
| Type | 取付穴形状 選択 | No. | 通し穴 | タップ | 1コ | 2コ～ | 1コ | 2コ～ | ||||||||||
| ICFFA | H(通し穴) T(タップ) | 34 | 19.1 | 34 | 16 | 19.1 | 27 | 6 | 4.5 | M4 | 7.5 | - | 13.2 | 19.1 | 3,400 | 3,060 | 3,050 | 2,740 |
| 70 | 27.2 | 70 | 25.2 | 27.5 | 58.7 | 6.8 | M6 | 12.7 | 5.3 | - | 27.2 | 3,690 | 3,330 | 3,960 | 3,570 | |||
| ＊34 | 32 | 34.3 | 34 | 3,690 | 3,330 | - | - | |||||||||||
| 38 | 35.5 | 38.5 | 38 | 3,690 | 3,330 | 3,960 | 3,570 | |||||||||||
| 41 | 38.5 | 41.5 | 41 | 3,690 | 3,330 | 3,960 | 3,570 | |||||||||||
| 42.7 | 41 | 43.1 | 42.7 | 3,690 | 3,330 | 4,230 | 3,810 | |||||||||||
| 114 | 63.5 | 114 | 61 | 64 | 92.1 | 8 | 8.5 | M8 | 17.5 | 9.5 | 63.5 | 9,990 | 9,000 | 12,690 | 11,430 | |||
| 152 | 101.6 | 152 | 97 | 102 | 130.2 | 16 | 20 | 11 | 101.6 | 13,590 | 12,240 | 17,730 | 15,960 | |||||
[ ! ]＊呼び径34はH(通し穴)のみとなります。
回転穴あきタイプ
・下表の価格表は26年5月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
[ ! ]表示数量超えはWOSにてご確認ください。
・下表の価格表は26年5月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | 呼び径 | D | A | B | C | P.C.D | 取付穴 | T | T1 | L | T2 | 適合 パイプ | ICFFAH | |||||
| 穴数N | 穴径n | ￥基準単価 | ￥スライド単価 | |||||||||||||||
| Type | 取付穴形状 選択 | No. | 通し穴 | タップ | 1コ | 2コ～ | ||||||||||||
| ICFRA | H(通し穴) | 34 | 19.1 | 34 | 16 | 19.1 | - | 27 | 6 | 4.5 | M4 | 7.5 | - | 13.2 | - | 19.1 | 4,230 | 4,230 |
| 70 | 27.2 | 70 | 25.2 | 27.5 | 39 | 58.7 | 6.8 | M6 | 12.7 | 5.3 | - | 7.6 | 27.2 | 5,760 | 5,190 | |||
| 34 | 32 | 34.3 | 34 | 5,760 | 5,190 | |||||||||||||
| 38 | 35.5 | 38.5 | 38 | 5,760 | 5,190 | |||||||||||||
| 42.7 | 41 | 43.1 | 43.5 | 42.7 | 5,760 | 5,190 | ||||||||||||
| 114 | 60.5 | 114 | 58.5 | 60.8 | 67 | 92.1 | 8 | 8.5 | M8 | 17.5 | 9.5 | 12.7 | 60.5 | 15,390 | 13,860 | |||
| 63.5 | 61 | 64 | 63.5 | 15,390 | 13,860 | |||||||||||||
| 152 | 101.6 | 152 | 97 | 102 | 105 | 130.2 | 16 | 20 | 11 | 14.3 | 101.6 | 30,690 | 27,630 | |||||
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
3,400円 ( 3,740円 ) | 在庫品1日目当日出荷可能 |
3,690円 ( 4,059円 ) | 在庫品1日目当日出荷可能 |
3,690円 ( 4,059円 ) | 在庫品1日目当日出荷可能 |
3,690円 ( 4,059円 ) | 在庫品1日目当日出荷可能 |
3,690円 ( 4,059円 ) | 在庫品1日目当日出荷可能 |
3,690円 ( 4,059円 ) | 在庫品1日目当日出荷可能 |
9,990円 ( 10,989円 ) | 在庫品1日目当日出荷可能 |
13,590円 ( 14,949円 ) | 在庫品1日目当日出荷可能 |
3,050円 ( 3,355円 ) | 在庫品1日目当日出荷可能 |
3,960円 ( 4,356円 ) | 在庫品1日目当日出荷可能 |
3,960円 ( 4,356円 ) | 在庫品1日目当日出荷可能 |
3,960円 ( 4,356円 ) | 在庫品1日目当日出荷可能 |
4,230円 ( 4,653円 ) | 在庫品1日目当日出荷可能 |
12,690円 ( 13,959円 ) | 在庫品1日目当日出荷可能 |
17,730円 ( 19,503円 ) | 在庫品1日目当日出荷可能 |
2,230円 ( 2,453円 ) | 在庫品1日目当日出荷可能 |
3,070円 ( 3,377円 ) | 在庫品1日目当日出荷可能 |
8,190円 ( 9,009円 ) | 在庫品1日目当日出荷可能 |
10,710円 ( 11,781円 ) | 在庫品1日目当日出荷可能 |
3,160円 ( 3,476円 ) | 在庫品1日目当日出荷可能 |
3,510円 ( 3,861円 ) | 在庫品1日目当日出荷可能 |
9,990円 ( 10,989円 ) | 在庫品1日目当日出荷可能 |
13,590円 ( 14,949円 ) | 在庫品1日目当日出荷可能 |
4,230円 ( 4,653円 ) | 在庫品1日目当日出荷可能 |
5,760円 ( 6,336円 ) | 在庫品1日目当日出荷可能 |
5,760円 ( 6,336円 ) | 在庫品1日目当日出荷可能 |
5,760円 ( 6,336円 ) | 在庫品1日目当日出荷可能 |
15,390円 ( 16,929円 ) | 在庫品1日目当日出荷可能 |
15,390円 ( 16,929円 ) | 在庫品1日目当日出荷可能 |
30,690円 ( 33,759円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
【特長】
・超高真空・高温対応のメタルシール採用。固定ブランク/穴あき・回転穴あきの3タイプ×ICF34/70/114/152の4サイズから選択可能で、シール面保護キャップが標準付属しています。在庫品のため即日出荷に対応
【材質】
・SUS304
ご注意
- 【新商品】2026年5月に販売開始しました。
- ICFフランジ用ガスケットはこちらからご選定いただけます。
- 当ページの価格表は26年5月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
