アルミアクチュエータサーボモータ付き 5シリーズ

通常単価(税別): -

税込単価: -

通常出荷日：10日目～99日目

サーボモータ付きのボールねじアクチュエータ。ミスミのリニアモータアクチュエータと同系統ドライバでリニア...

詳細を確認

REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。
商品にはモータ、ドライバ、ケーブルが付属しております。モータレスタイプはこちらとなります。
EtherNet/IPに対応しました。詳細はこちら。

未確定：候補が12型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

外形図・規格表
型番リスト
詳細情報

外形図・規格表

外形図

[ ! ]図の表記意味は以下の通りです。
ME:メカエンド、LS:リミットスイッチ、ST:ストローク

■本体
構成品	本体	ガイドレール組み込み	ねじ	ナット	ステージ	カバー
[ M ]材質	アルミ合金	軸受鋼	炭素鋼	合金鋼	アルミ合金	ステンレス
[ S ]表面処理	アルマイト処理	-	-	-	アルマイト処理	-

TOPに戻る

規格表

注文例

	型式

	ブレーキ有無	Type	リード	-	電源	-	ストローク	-	ドライバ	-	ケーブル長さ
ブレーキなし	E-A	AL5	05	-	S	-	50	-	MA10	-	C1
ブレーキあり	E-B	AL5	05	-	S	-	50	-	MA10	-	C1

型式			電源	ストローク (指定50㎜単位)	ドライバ※1	ケーブル長さ（m）	最大可搬質量		連続推力（N）	ピーク推力（N）	最高速度（m/s）	繰り返し位置決め精度（㎜）	ケーブル引出し方向	モータコネクタ向き
ブレーキ	Type	リード（mm）					水平設置(Kg)	壁掛設置(kg)
E-A （ブレーキなし） E-B （ブレーキあり）	AL5 （インクリメンタル）	05	S (100W)	50~800	ME10 (EtherCAT / EtherNet/IP) MA10 (ポジショナ・パルス)	C1 （1.5m） C3 （3m） C5 （5m）	30	10	341	1185	250	±0.01	N	上
		10					15	5	170	592	500
		20					10	2.5	85	296	1000

※1【EtherNet/IP通信をご使用の場合】
①リニアモータアクチュエータのドライバはME10（EtherCATタイプ）を選定してください。
②別売りの変換機を購入してください。変換機は>>こちら
③①と②を接続いただくことによってEtherNet/IP通信でリニアモータアクチュエータをご使用いただけます。
接続方法、構成図を>>こちらでご案内しております。

[ ! ]可搬質量は設置姿勢（水平、壁掛）、速度、加減速度により変化します。

[ ! ]ドライバタイプとケーブル長さを選択いただくことで本体とセットでご購入いただけます。
・本体とセットされるケーブルは動力用とエンコーダ用の2種類です。
・ドライバ、動力ケーブル、エンコーダケーブルは単品でもご購入いただけます。それぞれの単品型式については本ページ内の商品詳細をご参照ください。

Type	項目	有効ストローク
Type	項目	50	100	150	200	250	300	350	400	450	500	550	600	650	700	750	800
E-AAL5 E-BAL5	L 全長(mm)	270.5	320.5	370.5	420.5	470.5	520.5	570.5	620.5	670.5	720.5	770.5	820.5	870.5	920.5	970.5	1020.5
	A 取付穴間隔(mm)	25	75	25	75	25	75	25	75	25	75	25	75	25	75	25	75
	m ピッチ数(個)	1	1	2	2	3	3	4	4	5	5	6	6	7	7	8	8
	N 取付穴数(個)	6	6	8	8	10	10	12	12	14	14	16	16	18	18	20	20
	P ピン穴間隔（mm）	25	75	125	175	225	275	325	375	425	475	525	575	625	675	725	775
	質量(kg)	1.85	2	2.15	2.3	2.45	2.6	2.75	2.9	3.05	3.2	3.35	3.5	3.65	3.8	3.95	4.1
[ ! ]上記重量は、モータを含めておりません。 [ ! ]モータ重量は、ブレーキなしは、約0.5kg、ブレーキあり、約0.7kgとなります。

■モータの差異
コード	E-A	E-B
型番	E-MASH2-0401	E-MASH2-0401B
ブレーキ機能	非対応	対応
定格電力	100W
定格電圧	AC220V
定格回転速度	3000rpm
最高回転速度	6500rpm
慣性モーメント	0.062kgm²×10⁻⁴	0.072kgm²×10‐⁴

TOPに戻る

付属品

■付属品センサ

名称	型式	数量	出力モード	ケーブル長
光電センサ	C-MSX674N-2M	3	NPN	2m

[ ! ]使用しない出力線は必ず絶縁処理をしてください。

記号…　Z_D1、Z_D2：サージ吸収ツェナーダイオード
　　　　T_r1、T_r2：NPN出力トランジスタ

出力動作	リード線色	出力動作
出力1	黒	遮光時ON
出力2	白	入光時ON

■付属品ドライバ

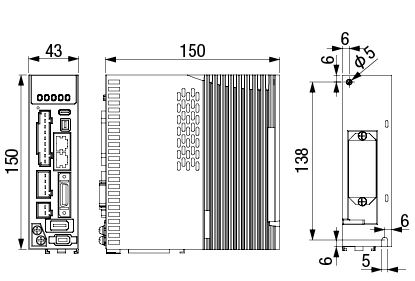

EtherCATタイプ

ME10

コード	ME10
型番	E-DHAS01E-F
制御モード	位置制御／速度制御／トルク制御
位置決めユニット	要
入力電圧	単相/三相 AC220V ±10% 50/60Hz
出力電圧	定格電流1.2A; 最大電流4.8A
質量(kg）	0.8
位置同期出力	42点の位置同期出力をサポート
デジタル入力	8点(プラスコモン、マイナスコモン対応)
デジタル出力	3点(ダブルエンド出力)
分周出力	A相/B相/Z相の差動分割出力
オートチューニング	対応
ガントリ両側同期駆動※1	対応
STO	対応

※1 ガントリ両側同期駆動を行うためには、アクチュエータが２台、ドライバが２個必要です

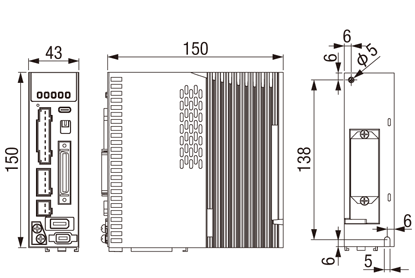

ポジショナ・パルスタイプ

MA10

コード	MA10
型番	E-DHAS01P-F
制御モード	PRモード※2	パルス列※3
位置決めユニット	不要	要※4
入力電圧	単相/三相 AC220V ±10% 50/60Hz
出力電圧	定格電流1.2A; 最大電流4.8A
質量(kg）	0.8
位置同期出力	42点の位置同期出力をサポート
デジタル入力	10点(プラスコモン、マイナスコモン対応)
デジタル出力	6点(ダブルエンド出力4点、シングルエンド出力2点)
分周出力	A相/B相/Z相の差動分割出力
オートチューニング	対応
ガントリ両側同期駆動※１	対応
STO	対応

※1 ガントリ両側同期駆動を行うためにはアクチュエータが2台、ドライバが2個必要です。
※2 位置制御/速度制御が使えます。
※3 位置制御/速度制御/トルク制御が使えます。
※4 位置制御の場合です。速度制御/トルク制御の場合はアナログ電圧指令です。

■延長ケーブル

＜ミスミドライバ用動力ケーブル＞

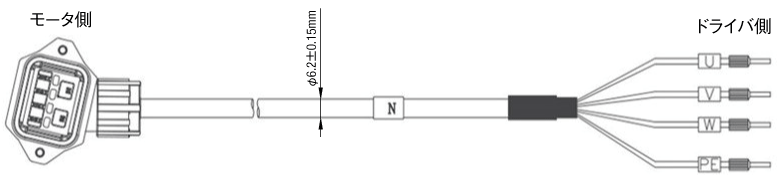

・E-A（ブレーキなし）用ケーブル

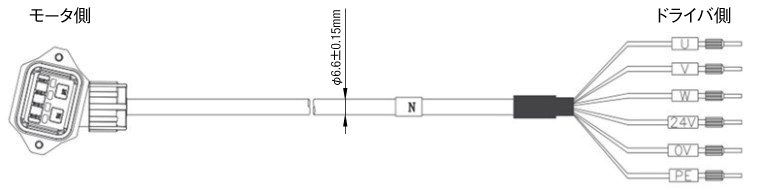

・E-B（ブレーキ付き）用ケーブル


通常ケーブル出方向	R:ケーブル反対出し方向

タイプ	ケーブル長（ｍ）	通常ケーブル出方向		ケーブル反対出し方向
タイプ	ケーブル長（ｍ）	ブレーキなし	ブレーキ付き	ブレーキなし	ブレーキ付き
ドライバ用動力ケーブル	1.5	E-CASP1M5-N-H	E-CASPB1M5-N-H	E-CASP1M5-R-H	E-CASPB1M5-R-H
	3	E-CASP3M-N-H	E-CASPB3M-N-H	E-CASP3M-R-H	E-CASPB3M-R-H
	5	E-CASP5M-N-H	E-CASPB5M-N-H	E-CASP5M-R-H	E-CASPB5M-R-H

[ ! ]適応ドライバはME10/MA10となります。
[ ! ]ミスミ製サーボモータ付きアクチュエータ専用ケーブルとなります。他社製品との接続はできません。
[ ! ]可動部の配線に対応するため耐屈曲ケーブルを標準で採用しています。繰り返し曲げても断線・被膜破れが起きにくいよう
導体構造や被膜材を強化したケーブルです。耐屈曲回数500万回以上。屈曲Rは7.5DMINです。

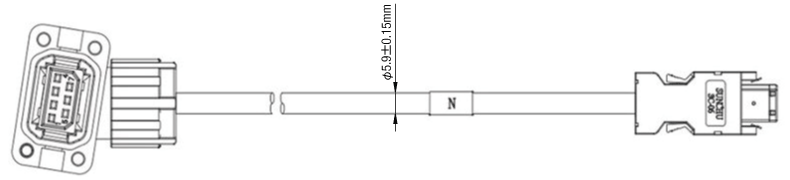

＜ミスミドライバ用エンコーダケーブル＞

モータ側		ドライバ側

タイプ	ケーブル長（ｍ）	通常ケーブル出方向	ケーブル反対出し方向
タイプ	ケーブル長（ｍ）	インクリメンタル
ドライバ用動力ケーブル	1.5	E-CAS1E1M5-N-H	E-CAS1E1M5-R-H
	3	E-CAS1E3M-N-H	E-CAS1E3M-R-H
	5	E-CAS1E5M-N-H	E-CAS1E5M-R-H

[ ! ]適応ドライバはME10/MA10となります。
[ ! ]ミスミ製サーボモータ付きアクチュエータ専用ケーブルとなります。他社製品との接続はできません。
[ ! ]可動部の配線に対応するため耐屈曲ケーブルを標準で採用しています。繰り返し曲げても断線・被膜破れが起きにくいよう
導体構造や被膜材を強化したケーブルです。耐屈曲回数500万回以上。屈曲Rは7.5DMINです。

サーボモータ側			ドライバ側
インクリメンタル式	ピン数		インクリメンタル式	ピン数
SD+	4	-	SD+	5
SD-	5	-	SD-	6
５V	2	-	５V	1
GND	3	-	GND	2
シールド	ケース	-	シールド	ケース

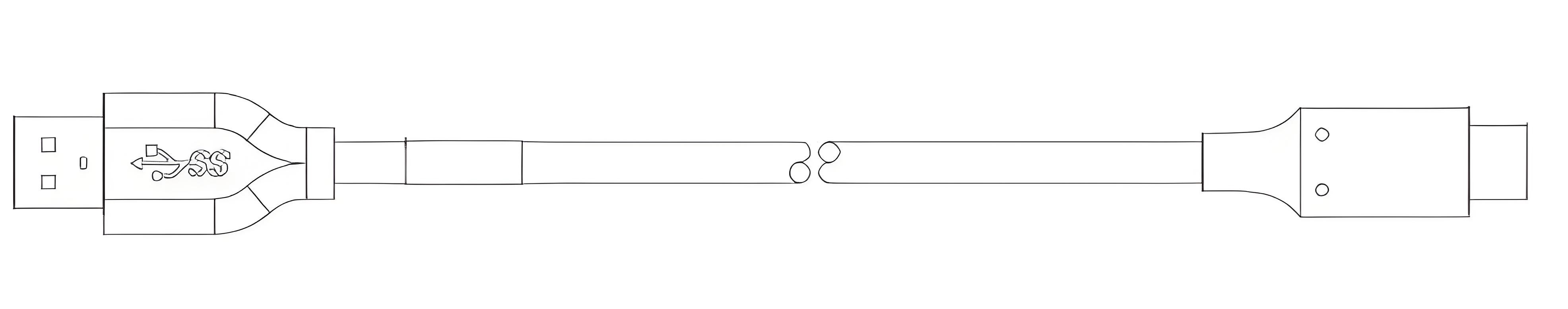

＜ミスミドライバ用デバッグケーブル＞


USB		TYPE-C

[ ! ]ケーブル長さは1.8ｍとなります。
[ ! ]適応ドライバはME10/MA10となります。
[ ! ]ミスミ製サーボモータ付きアクチュエータ専用ケーブルとなります。他社製品との接続はできません。

TOPに戻る

使用方法

■関連データ

<ミスミドライバEDrive調整ソフトウェア>

ここをクリックして、EDrive調整ソフトウェアを今すぐダウンロード

<ミスミドライバXMLファイル>

こちらをクリックしてXMLファイルを今すぐダウンロード

<ミスミドライバ使用商品マニュアル>
EtherCAT

こちらをクリックして使用商品マニュアルを今すぐダウンロード
ポジショナ・パルス

こちらをクリックして使用商品マニュアルを今すぐダウンロード

[ ! ]セットにはデバッグケーブルが付属しています。

TOPに戻る

追加工

注文例

	型式

	ブレーキ有無	Type	リード	-	電圧	-	ストローク	-	ドライバ	-	ケーブル長さ	-	モータ取付位置	-	コネクタ向き	-	ケーブル向き
ブレーキなし	E-A	AL5	05	-	S	-	50	-	MA10	-	C1	-	BL	-	DL	-	R
ブレーキあり	E-B	AL5	05	-	S	-	50	-	MA10	-	C1	-	BR	-	DR	-	R

追加工コード

追加工

追加工内容

仕様

BL/BR/BM

BL（モータ左折）	BR（モータ右折）

BM（モータ下折）

モータ
取付位置変更

BL:モータ取付位置を左側（メカエンド側を正面の場合)の取付
BR:モータ取付位置を右側（メカエンド側を正面の場合)の取付
BM:モータ取付位置を下側（テーブル面を上と想定）の取付

DL/DR/DM

モータ
コネクタ位置変更

DL：モータコネクタ位置が左向き
DR：モータコネクタ位置が右向き
DM：モータコネクタ位置が左向き


通常ケーブル出方向	R:ケーブル反対出し方向

ケーブル向き変更

ケーブル反対出し方向に指定

[ ! ]モータのコネクタやモジュール間のスペースが狭いため、モータケーブルを接続できない場合がございます。

[ ! ]モータ付属品の方向を左折に選択した場合、モータコネクタは右向きを選択できません

[ ! ]モータ付属品の方向を右折に選択した場合、モータコネクタは左向きを選択できません

[ ! ]モータ付属品の方向を下折に選択した場合、モータコネクタは上向きを選択できません

Type	項目	モータ取付位置	有効ストローク
Type	項目	モータ取付位置	50	100	150	200	250	300	350	400	450	500	550	600	650	700	750	800
E-AAL5 E-BAL5	L 全長(mm)	BL BR BM	250	300	350	400	450	500	550	600	650	700	750	800	850	900	950	1000
	A 取付穴間隔(mm)		25	75	25	75	25	75	25	75	25	75	25	75	25	75	25	75
	m ピッチ数(個)		1	1	2	2	3	3	4	4	5	5	6	6	7	7	8	8
	N 取付穴数(個)		6	6	8	8	10	10	12	12	14	14	16	16	18	18	20	20
	P ピン穴間隔（mm）		25	75	125	175	225	275	325	375	425	475	525	575	625	675	725	775
	質量(kg)		1.85	2	2.15	2.3	2.45	2.6	2.75	2.9	3.05	3.2	3.35	3.5	3.65	3.8	3.95	4.1
[ ! ]上記重量は、モータを含めておりません。 [ ! ]モータ重量は、ブレーキなしは、約0.5kg、ブレーキあり、約0.7kgとなります。

TOPに戻る

型番リスト

表示件数

型番

E-AAL505-S-[50-800/50]-MA10-C[1,3,5]

E-AAL505-S-[50-800/50]-ME10-C[1,3,5]

E-AAL510-S-[50-800/50]-MA10-C[1,3,5]

E-AAL510-S-[50-800/50]-ME10-C[1,3,5]

E-AAL520-S-[50-800/50]-MA10-C[1,3,5]

E-AAL520-S-[50-800/50]-ME10-C[1,3,5]

E-BAL505-S-[50-800/50]-MA10-C[1,3,5]

E-BAL505-S-[50-800/50]-ME10-C[1,3,5]

E-BAL510-S-[50-800/50]-MA10-C[1,3,5]

E-BAL510-S-[50-800/50]-ME10-C[1,3,5]

E-BAL520-S-[50-800/50]-MA10-C[1,3,5]

E-BAL520-S-[50-800/50]-ME10-C[1,3,5]

ストローク

(mm)

最大可搬質量範囲（水平）

(kg)

最大可搬質量（水平）

(kg)

最大可搬質量範囲（垂直）

(kg)

最大可搬質量（垂直）

(kg)

リード

(mm)

ブレーキ

最大推力（範囲）

(N)

最大推力

(N)

ケーブル

最高速度

(mm/sec)

ドライバ

最小発注数量

50 ～ 800

20.1～50.0

5.1～10.0

なし

1001～

1185

耐屈曲3m / 耐屈曲5m / 耐屈曲1.5m

250

MA10(ポジショナ・パルス)

1個

50 ～ 800

20.1～50.0

5.1～10.0

なし

1001～

1185

耐屈曲3m / 耐屈曲5m / 耐屈曲1.5m

250

ME10(EtherCAT / EtherNet/IP)

1個

50 ～ 800

10.1～20.0

2.1～5.0

なし

501～1000

592

耐屈曲3m / 耐屈曲5m / 耐屈曲1.5m

500

MA10(ポジショナ・パルス)

1個

50 ～ 800

10.1～20.0

2.1～5.0

なし

501～1000

592

耐屈曲3m / 耐屈曲5m / 耐屈曲1.5m

500

ME10(EtherCAT / EtherNet/IP)

1個

50 ～ 800

5.1～10.0

2.1～5.0

2.5

なし

201～300

296

耐屈曲3m / 耐屈曲5m / 耐屈曲1.5m

1000

MA10(ポジショナ・パルス)

1個

50 ～ 800

5.1～10.0

2.1～5.0

2.5

なし

201～300

296

耐屈曲3m / 耐屈曲5m / 耐屈曲1.5m

1000

ME10(EtherCAT / EtherNet/IP)

1個

50 ～ 800

20.1～50.0

5.1～10.0

あり

1001～

1185

耐屈曲3m / 耐屈曲5m / 耐屈曲1.5m

250

MA10(ポジショナ・パルス)

1個

50 ～ 800

20.1～50.0

5.1～10.0

あり

1001～

1185

耐屈曲3m / 耐屈曲5m / 耐屈曲1.5m

250

ME10(EtherCAT / EtherNet/IP)

1個

50 ～ 800

10.1～20.0

2.1～5.0

あり

501～1000

592

耐屈曲3m / 耐屈曲5m / 耐屈曲1.5m

500

MA10(ポジショナ・パルス)

1個

50 ～ 800

10.1～20.0

2.1～5.0

あり

501～1000

592

耐屈曲3m / 耐屈曲5m / 耐屈曲1.5m

500

ME10(EtherCAT / EtherNet/IP)

1個

50 ～ 800

5.1～10.0

2.1～5.0

2.5

あり

201～300

296

耐屈曲3m / 耐屈曲5m / 耐屈曲1.5m

1000

MA10(ポジショナ・パルス)

1個

50 ～ 800

5.1～10.0

2.1～5.0

2.5

あり

201～300

296

耐屈曲3m / 耐屈曲5m / 耐屈曲1.5m

1000

ME10(EtherCAT / EtherNet/IP)

1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	10日目〜
- ( - )	10日目〜
- ( - )	10日目〜
- ( - )	10日目〜
- ( - )	10日目〜
- ( - )	10日目〜
- ( - )	10日目〜
- ( - )	10日目〜
- ( - )	10日目〜
- ( - )	10日目〜
- ( - )	10日目〜
- ( - )	10日目〜

詳細情報

基本情報

基本情報

サーボモータ付きのボールねじアクチュエータ。
ミスミのリニアモータアクチュエータと同系統ドライバでリニアモータアクチュエータと組み合わせてZ軸用途に最適です。

ご注意

REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。
商品にはモータ、ドライバ、ケーブルが付属しております。モータレスタイプはこちらとなります。
EtherNet/IPに対応しました。詳細はこちら。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はマニュアルカタログをご覧ください。
