【LMAC専用】EtherCATゲートウェイユニット

【LMAC専用】EtherCATゲートウェイユニット MEP1
  • 【LMAC専用】EtherCATゲートウェイユニット
  • 【LMAC専用】EtherCATゲートウェイユニット
通常単価(税別)
39,800円
税込単価
43,780円
通常出荷日：4日目

ミスミ製リニアモータアクチュエータ（LMAC）を EtherNet/IP で使いたい・・・という方にE...

詳細を確認
  • ミスミ製リニアモータアクチュエータ（LMAC）専用品となります。他社製品との接続はできません。
  • 【新型アクチュエータ専用 技術チーム問合せ先】
    TEL 03-4226-3819 （営業時間 平日9:00 18:00）
    ※受発注に関わる内容、その他商品の技術的問い合わせは「0120-343-066」にお願いします。
    ※お客様との通話は、サービス品質向上のため一部録音させていただきます。
    ※土日曜日、年末年始を除く
  • ミスミ製リニアモータアクチュエータ（LMAC）の詳細はこちらをご確認ください。
詳細を確認

型番:

MEP1
解除
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

MEP1の仕様・寸法情報

本体/周辺部品
周辺部品
種類
関連部品
材質証明書
対象
材質証明書：材質
変性PPE
RoHS?
6
-
-
chemSHERPA
調査中

外形図・規格表

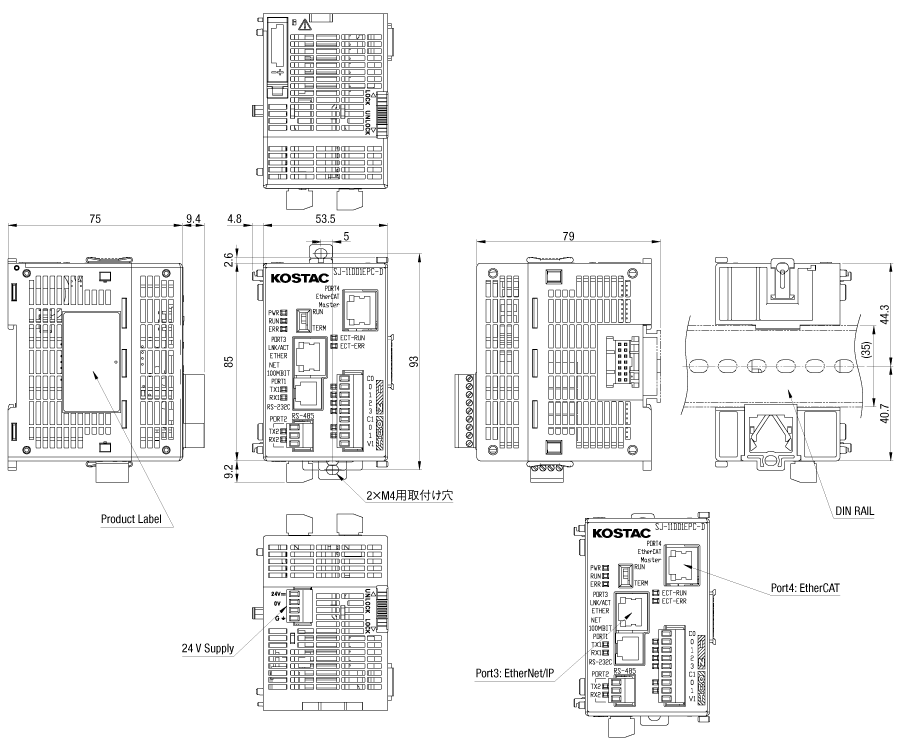

外形図

■ご注意：ミスミ製リニアモータアクチュエータ(LMAC)専用品となります。他社製品との接続はできません。
LMACの詳細はこちらをご確認ください。
■リンク一覧
・取扱説明書>>こちら
・専用ソフト>>こちら
RoHS10対応
CEマーク取得
UL規格対応 DINレール取付図 配線方法は
「接続・配線図」を
確認ください LANケーブルで
(カテゴリ5e以上)
上位PLCと

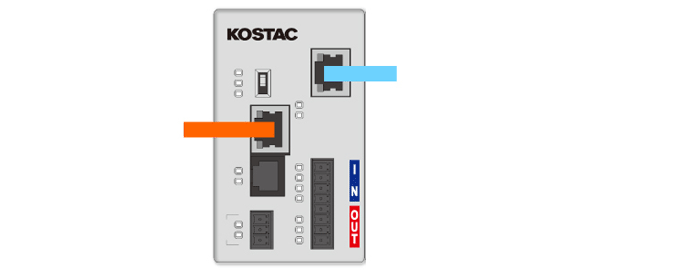

接続してください 接続ポート位置 LANケーブル（カテゴリ6以上）で
ミスミドライバ（ME30/60）の
CN3ポートと接続ください

規格表

型式
MEP1
型式品名上位制御通信規格電源電圧外形寸法（mm）質量ケース材質\基準単価
MEP1EtherCAT ゲートウェイユニット for EtherNet/IPEtherNet/IPDC24V±10%85(H)x53.5(W)x75(D)0.2kg変性PPE39,800

型番リスト

表示件数
  • 1
    • 型番
    MEP1
    RoHS?最小発注数量
    6
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    39,800円
    ( 43,780円 )
    4日目
  • 1

    • 詳細情報

    基本情報

    ミスミ製リニアモータアクチュエータ（LMAC）を EtherNet/IP で使いたい・・・という方に

    EtherCATゲートウェイユニットとは
    LMACの特長はそのままに 『EtherNet/IP』 で使用できる"変換機"です
    ・目標位置、速度、加減速度を上位のPLCから直接指定して運転
    ・位置制御モード、速度制御モード、トルク制御モード の3つのモードの運転に対応
    ・加速度と減速度が異なる設定や、押付け動作も可能
    ・オートチューニング、ガントリ両側同期駆動、フライングトリガ、STO機能も使えます
    ・エンコーダはアブソリュート（E-RBM）/インクリメンタル（E-RAM）どちらも選択可

    ご注意

    • ミスミ製リニアモータアクチュエータ（LMAC）専用品となります。他社製品との接続はできません。
    • 【新型アクチュエータ専用 技術チーム問合せ先】
      TEL 03-4226-3819 （営業時間 平日9:00 18:00）
      ※受発注に関わる内容、その他商品の技術的問い合わせは「0120-343-066」にお願いします。
      ※お客様との通話は、サービス品質向上のため一部録音させていただきます。
      ※土日曜日、年末年始を除く
    • ミスミ製リニアモータアクチュエータ（LMAC）の詳細はこちらをご確認ください。

    納期・価格

    納期

    在庫品
    		翌日出荷 >>こちら
    [ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

    概要・仕様

    ■機能一覧構成：MEP1+ME30 or 60（注1）
    機 能
    通信規格EtherNet/IP
    位置データ直接指定〇
    速度直接指定〇
    加減速度直接指定〇
    加速度と減速度が異なる指定〇
    S字曲線加速〇
    ポジションNo.指定運転（I/O指定）×
    位置決め幅指定〇
    サーボゲイン切替〇
    移動中の速度変更〇
    JOG運転〇
    インチング運転〇
    押付け一連動作〇
    現在位置読取り〇
    現在速度読取り〇
    ポジションNo.取り込み（I/O）×
    指令トルク値読取り〇
    現在トルク値読取り (現在荷重)〇
    過負荷エラー出力〇
    ガントリ両側同期駆動〇
    フライングトリガ機能〇
    STO機能〇
    速度制御〇
    力制御〇
    オートチューニング〇
    制振制御(共振周波数抑制)　（注2）〇
    衝突検出機能（注3）〇
    オシロスコープ機能（波形モニタ）〇
    補間動作×
    注1：ドライバはEtherCATタイプ（ME30/60）を使用します
    注2：オートチューニング機能により実現します
    注3：スライダに付いているフォトマイクロセンサとドグにより検出します
    ■仕様
    項目仕様
    入力電圧DC24V±10%
    消費電力5W
    電源突入電流30A以下（1ms以下）
    許容瞬停時間最大10ms
    EtherNet/IP ポートターゲット局 ／ 10BASE/100BASE（RJ45）
    EtherCAT ポートClass B with DC supported ／ 100BASE-TX（RJ45）
    モーション制御軸数最大４軸
    モーション制御通信周期1ms
    動作周囲温度0℃～55℃
    IEC 60068-2-14（温度変化試験）
    保存周囲温度-20°C～70°C
    IEC 60068-2-1（Test Ab 低温)
    IEC 60068-2-2（Test Bb 高温低湿度）
    IEC 60068-2-14（Test Na 温度変化）
    使用周囲湿度／保存周囲湿度30%～95% (結露なきこと)
    周囲雰囲気腐食性ガスなきこと
    環境汚染レベル2（UL 840）
    耐振動MIL STD 810C, Method 514.2、 IEC60068-2-6
    JIS C60068-2-6 正弦波振動試験方法に準拠
    耐衝撃MIL STD 810C, Method 516.2、 IEC60068-2-27
    JIS C60068-2-27 準拠
    耐ノイズ（イミュニティ）インパルス 1000V 1msパルス
    EN61000-4-2（ESD）
    EN61000-4-3（RFI）
    EN61000-4-4（FTB）
    EN61000-4-5（サージ）
    EN61000-4-6（伝導妨害）
    EN61000-4-8（磁界)
    不要輻射（エミッション）EN55016：Class A，Group 1
    絶縁耐圧AC500V－1分間(内部回路-外部端子)(JIS-C1010-1準拠)
    絶縁抵抗DC500V－1MΩ以上(内部回路-外部端子) (JIS-C1010-1準拠)
    適合規格UL61010-2-201 Zone 2
    CE（EN61131-2）
    EMC指令：2014/30/EU
    低電圧指令：2014/30/EU
    RoHS指令：2011/65/EU+(EU)2015/863
    使用場所屋内
    寸法85(H)x53.5(W)x75(D)　 ※コネクタ除く
    質量0.2kg
    取付方法M4用取付け穴（２箇所） もしくは　DINレール取付
    ■電源コネクタ仕様
    項目仕様
    端子表記24VDC24V入力
    0V0V（GND）
    G接地（FG）
    適合電線サイズAWG26～AWG16（単線、または、より線 0.14～1.5mm2）
    推奨フェルールフェニックスコンタクト社製
    AIO.25-8YE
    AIO.34-8TQ
    AIO.5-8WH
    許容締め付けトルク許0.22 N・m

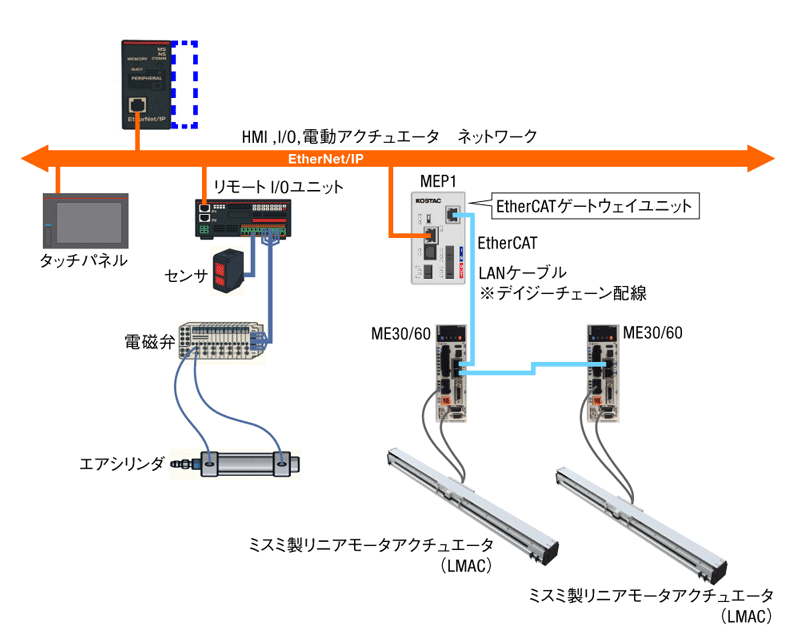

    ■構成図例
    PLC ※位置決めユニット不要

    ■接続・配線図

    上位PLCへ
    EtherNet/IP     ※LANケーブル(カテゴリ5e以上)で
     上位PLCと接続してください     ミスミドライバ (ME30/60) へ
    EtherCAT     ※LANケーブル（カテゴリ6以上）で
     ミスミドライバ（ME30/60）のCN3ポートと接続ください
    外部電源からDC24Vを入力
    項目仕様
    適合電線サイズAWG26～AWG16（単線、またはより線 0.14～1.5mm2）
    推奨フェルールフェニックスコンタクト社製
    AI0,25-8YE
    AI0,34-8TQ
    AI0,5-8WH
    許容締め付けトルク0.22 N･m
    ■設定ツール
    EtherCATゲートウェイユニット設定は2ステップで簡単におこなえます
    ※設定ツールは専用ソフトの中にあります、ダウンロードはこちらからおこなえます>>リンク
    ※設定方法の詳細は取扱説明書をご確認ください>>リンク
    設定ツールKPP(Kostac PLC Programming Software)の使い方
    STEP１：MEP1で制御する軸数の設定
    ①KPPのメニューから、[デバッグ／モニタ]→[データビュー]→[新規作成]と進める
    ②使用する軸数を設定します
    STEP２：MEP1のIPアドレスの設定
    ①KPPのメニューから、[PLC]→[PLC設定]→[汎用通信ポート設定]と進める
    ②設備で使用するIPアドレス、サブネットマスクを入力

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は マニュアルカタログをご覧ください。
