【エコノミーシリーズ】 近接センサ -シールド省スペースタイプ-
未確定：候補が8型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)

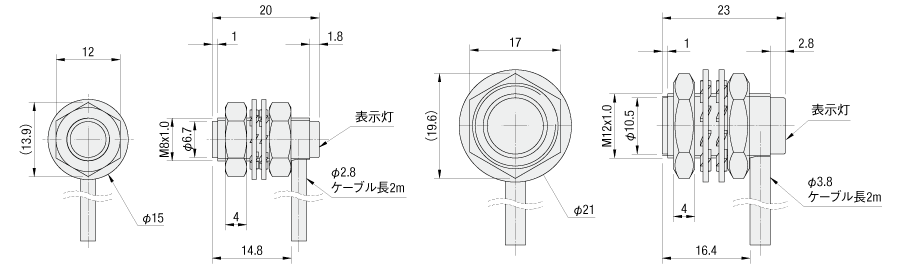

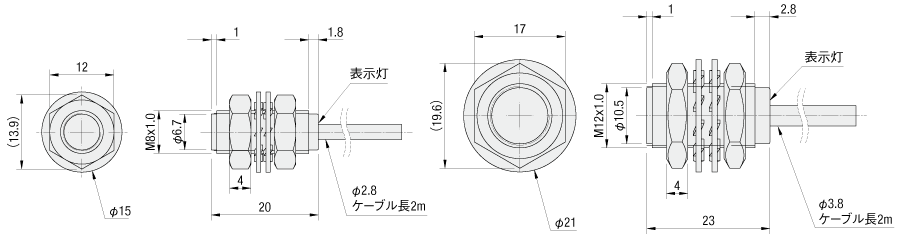

外形図・規格表
外形図・規格表
■ケーブル出方向ストレート
M8
E-MSMX2C18-S（NPN.N.O.）
E-MSMX2B1D8-S（PNP.N.O.）
E-MSMX2C18-S（NPN.N.O.）
E-MSMX2B1D8-S（PNP.N.O.）
M12
E-MSMX4C11-S（NPN N.O.）
E-MSMX4B1D12-S（PNP N.O.）
E-MSMX4C11-S（NPN N.O.）
E-MSMX4B1D12-S（PNP N.O.）
■ケーブル出方向直角出し
M8
E-MSMX2C18-LR（NPN.N.O）
E-MSMX2B1D8-LR（PNP.N.O.）
E-MSMX2C18-LR（NPN.N.O）
E-MSMX2B1D8-LR（PNP.N.O.）
M12
E-MSMX4C11-LR（NPN N.O.）
E-MSMX4B1D12-LR（PNP N.O.)
E-MSMX4C11-LR（NPN N.O.）
E-MSMX4B1D12-LR（PNP N.O.)
規格表
| 注文例 | 型番 |
| E-MSMX4B1D12-S |
・下表の価格表は26年5月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
[ ! ]本商品はRoHS保証外です。ご注意ください。
[ ! ]検出距離は取付方法により±10％の誤差が生じる場合があります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型番 | 形状 | M×P | 検出距離 | 出力形態 | 応答周波数 | ケーブル長さ | ケーブル出方向 | シールド/ 非シールド | ￥基準単価 |
| E-MSMX2C18-S | ねじ型 | M8×1.0 | 2mm | NPN N.O. | 1kHz | 2m | ストレート出し | シールド | 1,990 |
| E-MSMX2B1D8-S | PNP N.O. | ||||||||
| E-MSMX4C11-S | M12×1.0 | 4mm | NPN N.O. | 1,680 | |||||
| E-MSMX4B1D12-S | PNP N.O. | ||||||||
| E-MSMX2C18-LR | M8×1.0 | 2mm | NPN N.O. | 直角出し （下向き） | 1,990 | ||||
| E-MSMX2B1D8-LR | PNP N.O. | ||||||||
| E-MSMX4C11-LR | M12×1.0 | 4mm | NPN N.O. | 1,680 | |||||
| E-MSMX4B1D12-LR | PNP N.O. |
[ ! ]検出距離は取付方法により±10％の誤差が生じる場合があります。
| サイズ | M8 | M12 | ||||||
| ケーブル出方向 | ストレート出し | 直角出し | ストレート出し | 直角出し | ||||
| 出力形式 | NPN.NO | PNP.NO | NPN.NO | PNP.NO | NPN.NO | PNP.NO | NPN.NO | PNP.NO |
| 型式 | E-MSMX2C18-S | E-MSMX2B1D8-S | E-MSMX2C18-LR | E-MSMX2B1D8-LR | E-MSMX4C11-S | E-MSMX4B1D12-S | E-MSMX4C11-LR | E-MSMX4B1D12-LR |
| 検出物体 | 磁性金属（非磁性金属については[検出特性図]を参照してください） | |||||||
| 標準検出物体 | 鉄 | 鉄 | ||||||
| 8×8×1mm | 12×12×1mm | |||||||
| 検出距離 | 2mm±10% | 4mm±10% | ||||||
| 設定距離 | 0～1.6mm | 0～3.2mm | ||||||
| 応差 | 検出距離の15%以下 | |||||||
| 応答周波数 | 1,000Hz | |||||||
| 表示灯 | 動作表示灯（緑点灯） | |||||||
| 電源電圧 | DC10～30V、リップル（p-p）10%を含む | |||||||
| 消費電流 | 16mA以下 | |||||||
| スイッチ容量 | DC 10～30V、200mA以下（-40～+70℃） | DC10～30V 、200mA以下 | ||||||
| 残留電圧 | 2V以下（負荷電流200mA、配線長2m） | 2V以下（負荷電流200mA、配線長2m） | ||||||
| 電圧影響 | 定格電源電圧の±15%以内、かつ定格電源電圧において検出距離の±1%以内 | |||||||
| 絶縁抵抗 | 50MΩ以上（DC 500Vメガオームメーター）充電部および筐体 | |||||||
| 耐電圧 | AC1,000V 50/60Hz 1分間充電部および筐体 | |||||||
| 保護構造 | IP67（リード線付き） | |||||||
| 保護回路 | 電源逆接続保護、サージ吸収、負荷短絡保護、出力逆接続保護 | |||||||
| 周囲温度範囲 | 動作時・保管時：-40～+85℃（氷結・結露なきこと） | |||||||
| 周囲湿度範囲 | 動作時・保管時：35～95%RH（氷結・結露なきこと） | |||||||
| 使用温度 | -40℃～+85℃ | |||||||
| 温度影響 | ±15%以内（+23℃時の動作に対して） | |||||||
| 振動（耐久性） | 50/60Hz 1分間10～55Hz 両振幅1.5mm X、Y、Z方向 2時間 | |||||||
| 衝撃（耐久性） | 500m/s²、X、Y、Z方向それぞれ10回 | 1,000 m/s²、X、Y、Z方向それぞれ10回 | ||||||
概要・仕様
■ 材質による検出距離の違い（動画）：
・ミスミ近接センサ|材質による検出距離の違い（鉄・ステンレス・アルミ・銅）
・ミスミ近接センサ|材質による検出距離の違い（鉄・ステンレス・アルミ・銅）
検出領域図（参考値）
形状特性（参考値）

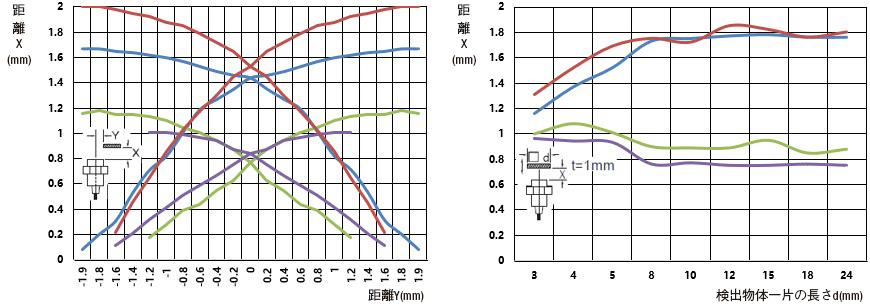

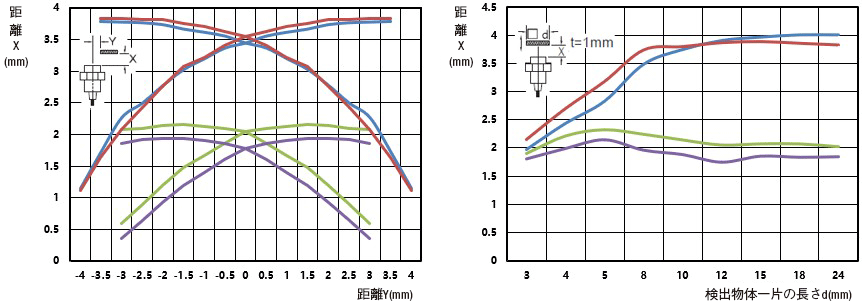

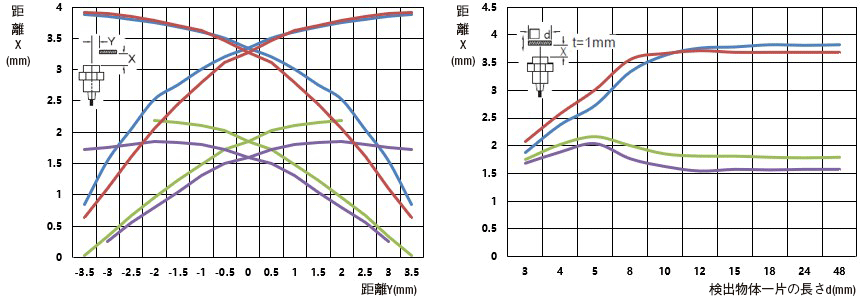

■検出特性図
| 鉄(SS400) | |
| ステンレス(SUS304) | |
| 真鍮(C3601) | |
| アルミニウム(A5052) |
E-MSMX2□-□
E-MSMX2□-□
| 鉄(SS400) | |
| ステンレス(SUS304) | |
| 真鍮(C3601) | |
| アルミニウム(A5052) |
E-MSMX4□-S
E-MSMX4□-S
| 鉄(SS400) | |
| ステンレス(SUS304) | |
| 真鍮(C3601) | |
| アルミニウム(A5052) |
E-MSMX4□-LR
E-MSMX4□-LR
■構造図
■入出力回路図
ZD：サージ吸収ツェナーダイオード
Tr：NPN出力トランジスタ
D：電源逆接保護用ダイオード
ZD：サージ吸収ツェナーダイオード
Tr：PNP出力トランジスタ
D：電源逆接保護用ダイオード
■入出力回路図
直流3線式NPN出力
ZD：サージ吸収ツェナーダイオード
Tr：NPN出力トランジスタ
D：電源逆接保護用ダイオード
直流3線式PNP出力
ZD：サージ吸収ツェナーダイオード
Tr：PNP出力トランジスタ
D：電源逆接保護用ダイオード
■引き出しケーブル（片端切り落とし）
| 構成 | ケーブル仕様 | |
| M寸 | M8 | M12 |
| 導体 | 導体構成20/導線導体0.08ｍｍ±0.005㎜) | 導体構成30/導線導体0.08ｍｍ±0.005㎜) |
| PVC絶縁体 | 芯線外径（絶縁体外径）：0.9mm（茶色、青色、黒色） | 芯線外径（絶縁体外径）：1.2mm（茶色、青色、黒色） |
| PVCシース | 仕上外径：2.8mm、黒 | 仕上外径：3.8mm、黒 |

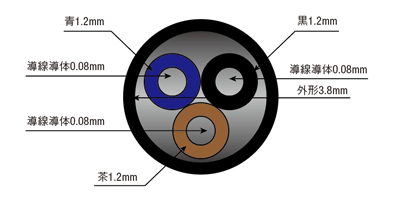

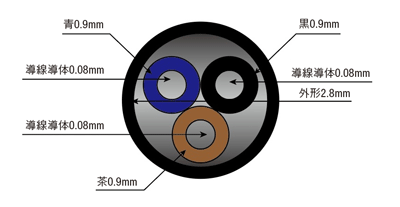

| 断面図 |  |  |
使用方法
センサ修正係数
| 被検出材 | 修正係数 |
| 鉄 | 1 |
| クロムニッケル合金 | 0.9 |
| ステンレス | 0.85 |
| ニッケル | 0.7 |
| 黄銅 | 0.5 |
| 銅 | 0.4 |
| 鉛 | 0.4 |

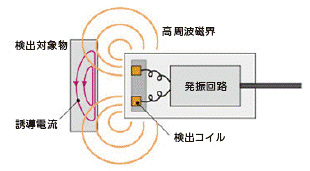

■シールド/非シールドについて
| 種類 | 商品形状 | 特長 |
| シールド | 検出物体近接センサ  | ・検出コイルの側面を金属ケースでシールドしているため、磁束が前方に集中します。 ・センサを金属に埋め込んで取り付けることが可能です。 |
| 非シールド | 検出物体近接センサ  | ・検出コイルの側面を金属ケースでシールドしていないため、磁束が前方に広く発生します。 ・周囲金属(磁性体)の影響を受けやすいため、検出物体以外の金属が先端部分に付かないよう、 |
■取付方式（アンプ内蔵型除く）
| •検出距離1.5・2mmタイプ | |||||||||
| シールドタイプ | 非シールドタイプ | ||||||||
 | D：センサ径 Sn：センサ検出距離 Y： M5～M8は6mm M12は9mm |  | |||||||
| 信号が干渉されないように、センサ表面から検出金属物体までの距離は 3Sn以下とし、隣接する2つの近接センサの距離は≧Dとする。 | 検出コイルの周りは保護がありません。検出面は取り付け面からYの距離を 確保する必要があります。 検出金属物からの検出面距離は≧3Snとし、隣接する2つの近接センサの距離 は≧2Dとする。 | ||||||||
| •検出距離2・4mmタイプ、4・8mmタイプ | |||||||||
| シールドタイプ | 非シールドタイプ | ||||||||
 |  | ||||||||
| 鉄鋼 X=0.2D その他金属 X=0.1D *被検測物体の厚さ：1mm |
| ||||||||
| •対面取付方法 | |||||||||
 | |||||||||
