タイミングベルトコンベヤ【JVシリーズ】 中間駆動
- 通常単価(税別)
- -
- 税込単価
- -
通常出荷日：18日目
周辺部品・機器の取付自由度の高い中間駆動、機幅方向の長さを抑えられる平行実軸ギヤヘッドタイプです。小型...
詳細を確認- 【納品に関する注意事項】
・本商品は2m以上の場合、全て車上渡しとなります。車上渡しの際、フォークリフトが必要な為、フォークリフトをご準備ください。
・地域・サイズによって出荷後4日程度納品に時間を要する可能性がございます。
・10t車からの荷降ろしが可能な納品先をご指定ください。数量やサイズにより10tウイング車での輸送の可能性もあります。
・本商品はL寸が2m以上の場合チャーター便利用につき、ご注文後の納品先の変更はお受けできません。
・L寸が2m未満の場合、通常便での輸送となります。
・一部離島への納品については、別途送料のご相談をさせていただく場合がございます。 - 【販売終了情報】 INVM規格はメーカー生産終了に伴い、2027年4月迄に販売終了予定（在庫がなくなり次第）となります。 後継品（INVT：三菱電機製 型番：FR-D820-0.1K-008）は、当初2027年1月発売予定としておりましたが、2026年11月に前倒しで発売開始予定となります。
- 本商品は、機能・性能に影響のない範囲で傷・打痕・汚れがある場合がございます。
予めご了承ください。 - 当ページの価格表は25年6月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が1,908型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
外形図・規格表
商品情報

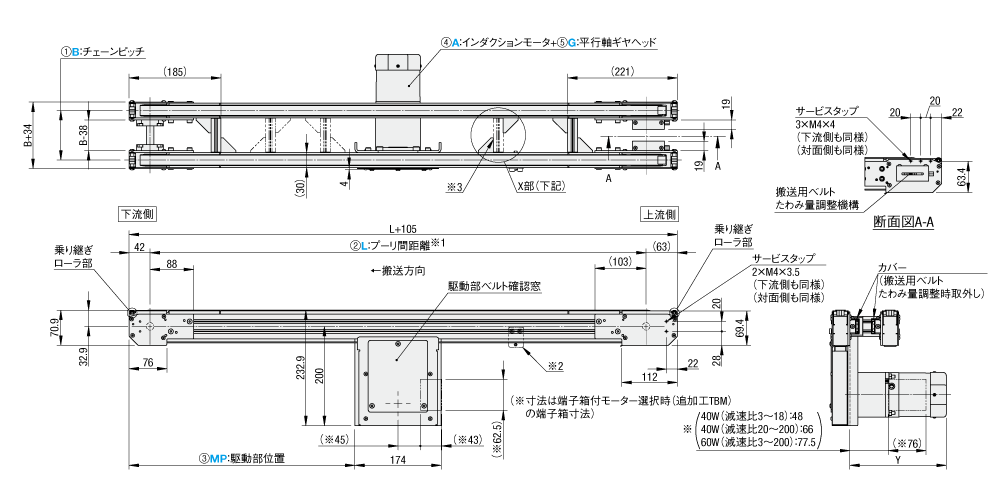

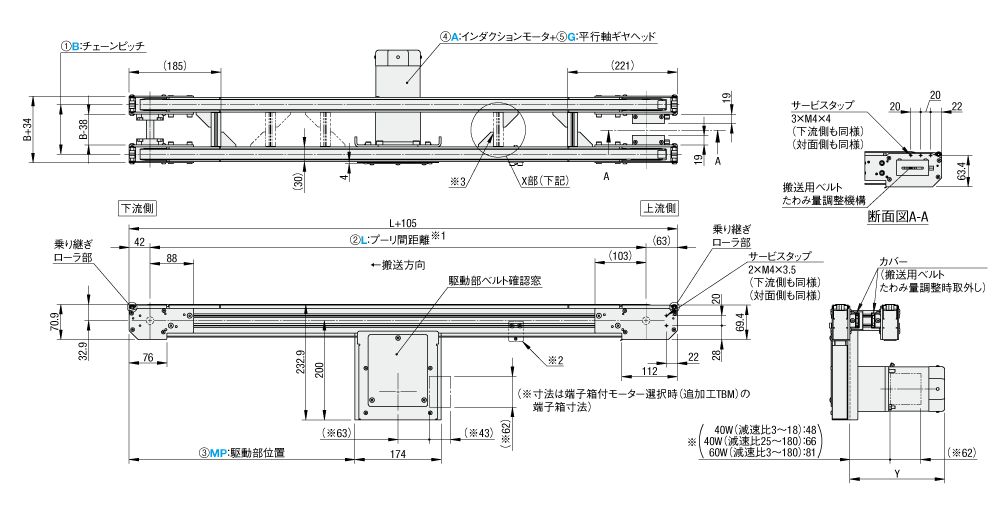

TOPに戻る外形図
■ニッセイ
※1：上流側のプーリ位置はL寸法により0～15mm短くなる場合があります。（全長L+105は変化しません。）
※2：2005≦L≦3000時、本体中央部にベルト受けローラを1対取付。（1箇所）
3005≦L≦5000時、本体中央部にベルト受けローラを2対取付。（2箇所）
※3：L＝1505～3000時、3か所
L＝3005～4500時、4か所
L＝4505～5000時、5か所
※2：2005≦L≦3000時、本体中央部にベルト受けローラを1対取付。（1箇所）
3005≦L≦5000時、本体中央部にベルト受けローラを2対取付。（2箇所）
※3：L＝1505～3000時、3か所
L＝3005～4500時、4か所
L＝4505～5000時、5か所
■オリエンタルモーター
※1：上流側のプーリ位置はL寸法により0～15mm短くなる場合があります。（全長L+105は変化しません。）
※2：2005≦L≦3000時、本体中央部にベルト受けローラを1対取付。（1箇所）
3005≦L≦5000時、本体中央部にベルト受けローラを2対取付。（2箇所）
※3：L＝1505～3000時、3か所
L＝3005～4500時、4か所
L＝4505～5000時、5か所
※2：2005≦L≦3000時、本体中央部にベルト受けローラを1対取付。（1箇所）
3005≦L≦5000時、本体中央部にベルト受けローラを2対取付。（2箇所）
※3：L＝1505～3000時、3か所
L＝3005～4500時、4か所
L＝4505～5000時、5か所
■住友重機械工業
※1：上流側のプーリ位置はL寸法により0～15mm短くなる場合があります。（全長L+105は変化しません。）
※2：2005≦L≦3000時、本体中央部にベルト受けローラを1対取付。（1箇所）
3005≦L≦5000時、本体中央部にベルト受けローラを2対取付。（2箇所）
※3：L＝1505～3000時、3か所
L＝3005～4500時、4か所
L＝4505～5000時、5か所
※2：2005≦L≦3000時、本体中央部にベルト受けローラを1対取付。（1箇所）
3005≦L≦5000時、本体中央部にベルト受けローラを2対取付。（2箇所）
※3：L＝1505～3000時、3か所
L＝3005～4500時、4か所
L＝4505～5000時、5か所

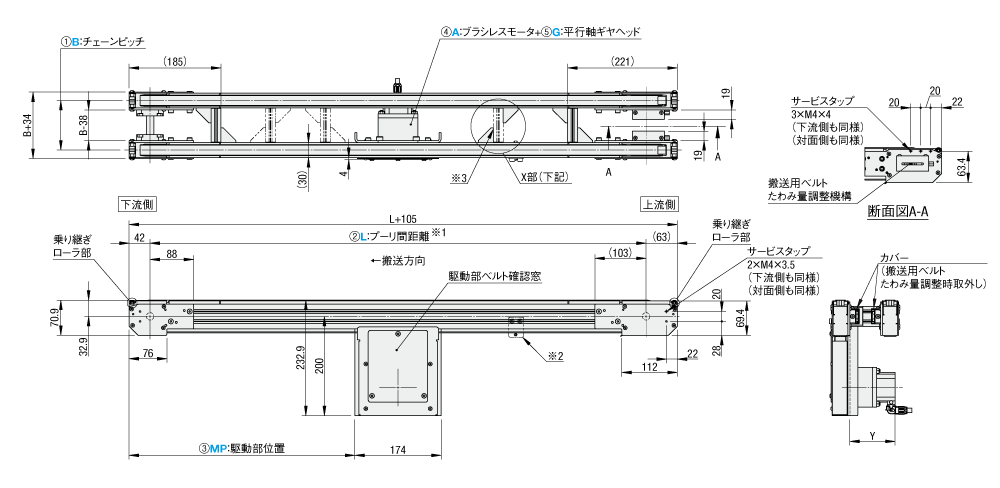

■オリエンタルモーター（ブラシレスモータ）
※1：上流側のプーリ位置はL寸法により0～15mm短くなる場合があります。（全長L+105は変化しません。）
※2：2005≦L≦3000時、本体中央部にベルト受けローラを1対取付。（1箇所）
3005≦L≦5000時、本体中央部にベルト受けローラを2対取付。（2箇所）
※3：L＝1505～3000時、3か所
L＝3005～4500時、4か所
L＝4505～5000時、5か所
※2：2005≦L≦3000時、本体中央部にベルト受けローラを1対取付。（1箇所）
3005≦L≦5000時、本体中央部にベルト受けローラを2対取付。（2箇所）
※3：L＝1505～3000時、3か所
L＝3005～4500時、4か所
L＝4505～5000時、5か所
■モーター仕様
| 出力(W) | モータ | 減速比 | Y(mm) | ||
| 仕様 | メーカー | ||||
| 40W | インダクションモータ | 三相200V | 住友重機械工業 | 3~18 | 147 |
| 20~200 | 165 | ||||
| ニッセイ | 5~60 | 134.5 | |||
| オリエンタルモーター | 3~18 | 147 | |||
| 25~180 | 165 | ||||
| 単相100V/200V | 住友重機械工業 | 3~18 | 147 | ||
| 20~200 | 165 | ||||
| ニッセイ | 5~60 | 172.5 | |||
| オリエンタルモーター | 3~18 | 147 | |||
| 25~180 | 165 | ||||
| スピードコントロールモータ | 単相100V/200V | 住友重機械工業 | 3~18 | 157.8 | |
| 20~200 | 115.8 | ||||
| ニッセイ | 5~60 | 150.5 | |||
| オリエンタルモーター | 3~18 | 157 | |||
| 25~180 | 175 | ||||
| 60W | インダクションモータ | 三相200V | 住友重機械工業 | 3~200 | 194.3 |
| ニッセイ | 5~30 | 172.5 | |||
| 40~60 | 139.5 | ||||
| オリエンタルモーター | 3~180 | 191 | |||
| 単相100V/200V | 住友重機械工業 | 3~200 | 194.3 | ||
| ニッセイ | 5~60 | 176 | |||
| オリエンタルモーター | 3~180 | 191 | |||
| スピードコントロールモータ | 単相100V/200V | 住友重機械工業 | 3~200 | 225.3 | |
| ニッセイ | 5~60 | 184 | |||
| オリエンタルモーター | 3~180 | 221 | |||
| ブラシレスモータ | 三相200V | オリエンタルモーター(BL) | 5~20 | 86 | |
| 単相100V/200V | 30~100 | 91 | |||

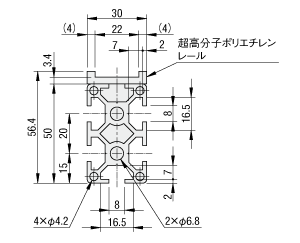

フレーム・レール断面
溝はミスミアルミフレーム
6シリーズ準拠
6シリーズ準拠
X部 フレーム連結部詳細
乗り継ぎローラ部詳細
[ ! ]フレーム繋ぎはご指定のスプロケット間距離（L）によって数量・位置が変化します。
[ ! ]六角穴付きボルトを緩めることでフレーム繋ぎ部を移動することができます。

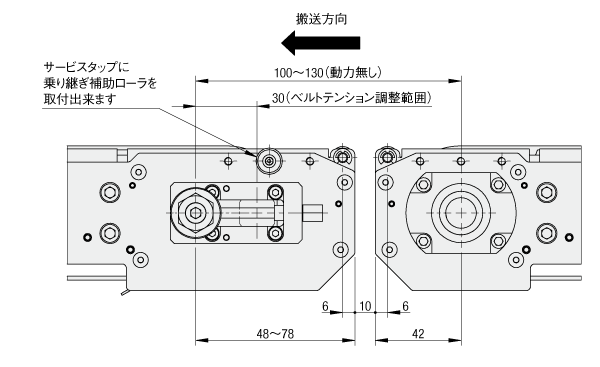

■乗り継ぎ部詳細
■乗り継ぎ補助ローラ詳細
直列乗継時のパレット姿勢が不安定な場合、
サービスタップ(M4)に上図のような補助ローラを適宜検討いただくことを推奨します。
[ ! ]パレットサイズや重心などの要因により、直列乗継時のパレット姿勢が不安定が
想定されそうな場合、サービスタップ(M4)に上図のような補助ローラを適宜検討
いただくことを推奨します。
規格表
| 型式 | ー | ベルトピッチ | ー | プーリ間距離 | ー | 駆動部位置 | ー | モータ | ||||||||
| 電圧 | ー | 仕様 | ー | 出力 | ー | ギヤヘッド減速比 | ー | モータメーカー | ||||||||
| JVLTBA4 | ー | B100 | ー | L1500 | ー | MP800 | ー | S200 | ー | IM | ー | A40 | ー | G50 | ー | GT |
| JVLTBA4 | ー | B100 | ー | L1500 | ー | MP800 | ー | NV | ー | NM | ー | AN | ー | NH | ー | R |
型式(ベルト種類)一覧
[ ! ]帯電防止用のベルトはご用意がございません。
| 型式 | ベルト種類 | メーカー | メーカー型式 |
| JVNTBA4 | 両面布張り | ミスミ | LTBRAB-T10200 |
| JVNTBB4 | 歯面のみ布張り | LTBHA-T10200 | |
| JVNTBN4 | ベルトなし | ー | ー |
| 型式 ※型式毎の相違点は ベルト種類のみ | B (チェーンピッチ 指定10mm単位 | L (スプロケット間距離) 指定5mm単位 | MP (駆動部位置) 指定10mm単位 | モータ選択 | ||||
| 電圧（V） | 仕様 | 出力(W) | ギヤヘッド減速比 | モータメーカー | ||||
| JVNTBA4 (両面布張り) JVNTBB4 (歯面のみ布張り) JVNTBN4 （ベルトなし） | B80～B600 | L550～L5000 | 220 ≦ MP≦ L－325 | S200 (三相200V) | IM (インダクションモータ) INVM (インダクションモータ＋ 三菱製インバータ) INVC (インダクションモータ＋ CC-Link対応三菱製インバータ) | A40 A60 | G15、※G18、※G2 G25、G30、※G36 ※G40、G50、G60 | GT (ニッセイ) IK (オリエンタルモーター) AS (住友重機械工業) |
| ABM(ACブラシレスモータ) | A60 | A60 | A60 | |||||
| T100 T200 (単相100/200V) | IM (インダクションモータ) SCM (スピードコントロールモータ) | A40 A60 | A40 A60 | A40 A60 | ||||
| NV (モータなし) | NM (モータなし) | AN (モータなし) | AN (モータなし) | AN (モータなし) | ||||
[ ! ]ベルト交換方法、モータ結線方法については同梱の取扱説明書をご確認ください。
[ ! ]モータなし(NV)について、納入時の軸構造は断面図をご確認ください。
搬送能力算出
■搬送速度[m/min]
※搬送能力はこちらからご確認ください。
※搬送能力はこちらからご確認ください。
〈住友重機械工業・ニッセイ・オリエンタルモーター製モータ〉
※減速比18・36：ニッセイ製は選択不可
※減速比20・40：オリエンタルモーター製は選択不可
| 減速比 | 50Hz | 60Hz |
| 15 | 20.0 | 24.0 |
| 18 | 16.6 | 20.0 |
| 20 | 15.0 | 18.0 |
| 25 | 12.0 | 14.4 |
| 30 | 10.0 | 12.0 |
| 36 | 8.2 | 10.0 |
| 40 | 7.4 | 9.0 |
| 50 | 6.0 | 7.2 |
| 60 | 5.0 | 6.0 |
※減速比20・40：オリエンタルモーター製は選択不可
〈オリエンタルモーター製ブラシレスモータ〉
※50Hz、60Hz共通。
| 減速比 | Min | Max |
| 15 | 1.0 | 53.4 |
| 20 | 0.8 | 40.0 |
| 30 | 0.5 | 26.6 |
| 50 | 0.3 | 16.0 |
※ベルト速度（m/min）Maxはモータ出力軸回転速度4000r/min、
Minは80r/minでの参考値です。
※50Hz、60Hz共通。
■インバータ仕様
| 仕様 | INVM | INVC |
| メーカ | 三菱電機株式会社 | 三菱電機株式会社 |
| 型式 | FR-D720-0.1K | R-E820-0.1K-1 ※CC-Linkカード: FR-A8NC E-KIT 同梱 |
| 電源 | 三相200V | 三相200V |
| 備考 | CC-Link通信対応 |
[ ! ]（株）ニッセイ製インダクションギアモータの詳細は、GFM-12-□□-T40、GFM-12-□□-T60、GFM-15-□□-T60をご参照ください。
[ ! ]オリエンタルモータ（株）製インダクションギアモータの詳細は、5IK40GN-SW2、5GN□□K、5IK60GE-SW2、5GE□□Sをご参照ください。
[ ! ]（株）住友重機械工業製インダクションギアモータの型番は「取扱説明書」にてご確認ください。
■ブラシレスモータドライバ

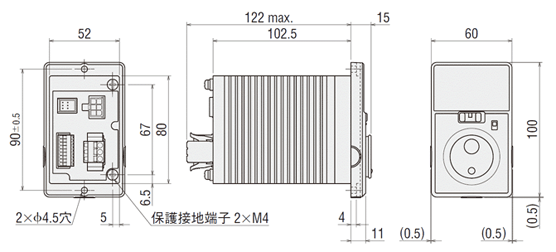

・ドライバパネル加工図

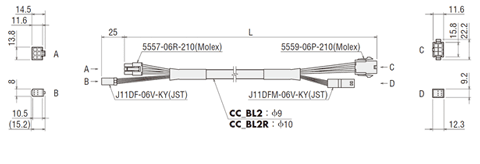

■ACブラシレスモータ型番 接続ケーブル型番
[！]ACブラシレスモータ仕様は上記表部材に加え、ドライバ用取り付けねじ、取扱い説明書が付属いたします。
[ ! ]ブラシレスモータはコネクタ接続タイプとなります。引き出し方向は外形図、またはCADデータをご確認ください。
[ ! ]電源ケーブルの長さは追加工：CLで長さ変更(3m,5m,10m)できます。
[ ! ]標準品で指定できない仕様・寸法をご希望の場合は、カタログ規格外品サービス にて製作可否を含めたお見積もりをお願いします。
| オリエンタルモータ | |||||||
| モータ | コントローラ型式 | モータ+ギヤヘッド型式 | 接続ケーブル(1m) | 電源ケーブル(2m) | |||
| 出力 | 仕様 | 電圧 | メーカー型式 | メーカー型式 | メーカー型式 | メーカー型式 | |
| 60W | ブラシレスモータ | 三相200～240V | BMUD30-C2 | BLM460SHPK-4H□S | CC01BL2 |  ドライバ側 モーター側 | CC02AC04N |
[ ! ]ブラシレスモータはコネクタ接続タイプとなります。引き出し方向は外形図、またはCADデータをご確認ください。
[ ! ]電源ケーブルの長さは追加工：CLで長さ変更(3m,5m,10m)できます。
[ ! ]ACブラシレスモータには、ドライバ用取り付けブラケットは付属しておりません。
注意事項
- 本商品は全て車上渡しとなります。車上渡しの際、フォークリフトが必要な為、フォークリフトをご準備ください。
- 地域・サイズによって出荷後4日程度納品に時間を要する可能性がございます。
- 4t車からの荷降ろしが可能な納品先をご指定ください。
- 本商品は特別輸送便利用につき、ご注文後の納品先の変更はお受けできません。
- 一部離島への納品については、別途送料のご相談をさせていただく場合がございます。
- 逆転、傾きなどの基準搬送方向以外での使用は保証対象外となります。
追加工
| 型式 | ー | チェーンピッチ | ー | スプロケット間距離 | ー | モータ | ー | 追加工 | ||||||||
| 電圧 | ー | 仕様 | ー | 出力 | ー | ギヤヘッド減速比 | ー | モータメーカー | ||||||||
| JVLPBA4 | ー | B100 | ー | L1500 | ー | S200 | ー | IM | ー | A40 | ー | G50 | ー | GT | ー | MB |
| 追加工 | 追加工内容 | 適用条件 | \/1Code | |||
| コード | ||||||
| MK | モータ位置勝手違い | モータ位置が変更できます。 〈指定方法〉：MK | 1,000 | |||
| TBM | 端子箱付モータ | インダクションモータを端子箱付きのタイプに変更します。 モータ型式：A9M□JHL（□はW数） 〈指定方法〉：TBM | [ ! ]端子箱の方向は組替え可能です。 同梱の取扱説明書をご確認ください。 [ NG ]MMCとの併用は不可。 | 5,000 | ||
| CL3 | 接続ケーブルの長さ変更 （3m） | ブラシレスモータの接続ケーブル長さを 通常の2mから3mに変更します。 | [ ! ]モータ仕様：ABM(ブラシレスモータ)選択時のみ | 1,000 | ||
| CL5 | 接続ケーブルの長さ変更 （5m） | ブラシレスモータの接続ケーブル長さを 通常の2mから5mに変更します。 | [ ! ]モータ仕様：ABM(ブラシレスモータ)選択時のみ | 5,000 | ||
| CL10 | 接続ケーブルの長さ変更 （10m） | ブラシレスモータの接続ケーブル長さを 通常の2mから10mに変更します。 | [ ! ]モータ仕様：ABM(ブラシレスモータ)選択時のみ | 12,000 | ||
関連リンク
カタログ規格外品サービスへのご案内
特注お見積もりおよびご注文を承っております。
製作可否を含めたお見積もりとなるため、製作が不可能な場合もございます。予めご了承ください。
ご利用サービスを選択ください。特注お見積もりおよびご注文を承っております。
製作可否を含めたお見積もりとなるため、製作が不可能な場合もございます。予めご了承ください。
・寸法が記載されているポンチ絵、2DCAD図などを所持している場合は 「2D図面加工品(meviy 2D)」へお見積もりをご依頼ください。
・標準品で取り扱いのないサイズ変更や追加工をご希望の場合は図面の有無を問わず「カタログ規格外品」へお見積もりをご依頼ください。
※お見積もりご回答までに3～5営業日（土日・祝日含まず）をいただいております。
※どちらのサービスもご利用には会員登録・ログインが必要です。
・標準品で取り扱いのないサイズ変更や追加工をご希望の場合は図面の有無を問わず「カタログ規格外品」へお見積もりをご依頼ください。
※お見積もりご回答までに3～5営業日（土日・祝日含まず）をいただいております。
※どちらのサービスもご利用には会員登録・ログインが必要です。
価格表
型式 | B | ￥本体価格1～4台 | ||||||||||
L400～1000 | L1005～1200 | L1205～1400 | L1405～1600 | L1605～1800 | L1805～2000 | L2005～2200 | L2205～2400 | L2405～2600 | L2605～2800 | L2805～3000 | ||
NTBA4 （両面布張り） | B80～100 | 263,000 | 263,000 | 270,000 | 276,000 | 282,000 | 288,000 | 316,000 | 328,000 | 339,000 | 352,000 | 359,000 |
B110～400 | 265,000 | 265,000 | 272,000 | 278,000 | 284,000 | 290,000 | 318,000 | 330,000 | 341,000 | 354,000 | 361,000 | |
B410～600 | 267,000 | 267,000 | 273,000 | 279,000 | 285,000 | 291,000 | 319,000 | 331,000 | 343,000 | 355,000 | 362,000 | |
JVNTBB4 （歯面のみ布張り） | B80～100 | 262,000 | 262,000 | 269,000 | 275,000 | 280,000 | 286,000 | 314,000 | 326,000 | 337,000 | 350,000 | 357,000 |
B110～400 | 264,000 | 264,000 | 271,000 | 277,000 | 282,000 | 288,000 | 316,000 | 328,000 | 339,000 | 352,000 | 359,000 | |
B410～600 | 266,000 | 266,000 | 272,000 | 278,000 | 283,000 | 289,000 | 317,000 | 329,000 | 341,000 | 353,000 | 360,000 | |
JVNTBN4 （ベルトなし） | B80～100 | 258,000 | 257,000 | 263,000 | 268,000 | 273,000 | 279,000 | 294,000 | 306,000 | 317,000 | 330,000 | 337,000 |
B110～400 | 260,000 | 259,000 | 265,000 | 270,000 | 275,000 | 281,000 | 296,000 | 308,000 | 319,000 | 332,000 | 339,000 | |
B410～600 | 262,000 | 261,000 | 266,000 | 271,000 | 276,000 | 282,000 | 297,000 | 309,000 | 321,000 | 333,000 | 340,000 | |
型式 | B | ￥本体価格1～4台 | |||||||||
L3005～3200 | L3205～3400 | L3405～3600 | L3605～3800 | L3805～4000 | L4005～4200 | L4205～4400 | L4405～4600 | L4605～4800 | L4805～5000 | ||
NTBA4 （両面布張り） | B80～100 | 400,000 | 407,000 | 420,000 | 433,000 | 446,000 | 465,000 | 479,000 | 493,000 | 507,000 | 522,000 |
B110～400 | 402,000 | 409,000 | 422,000 | 435,000 | 448,000 | 467,000 | 481,000 | 495,000 | 509,000 | 524,000 | |
B410～600 | 403,000 | 410,000 | 423,000 | 436,000 | 450,000 | 469,000 | 482,000 | 496,000 | 511,000 | 525,000 | |
JVNTBB4 （歯面のみ布張り） | B80～100 | 397,000 | 404,000 | 417,000 | 430,000 | 443,000 | 462,000 | 475,000 | 489,000 | 503,000 | 518,000 |
B110～400 | 399,000 | 406,000 | 419,000 | 432,000 | 445,000 | 464,000 | 477,000 | 491,000 | 505,000 | 520,000 | |
B410～600 | 400,000 | 407,000 | 420,000 | 433,000 | 447,000 | 466,000 | 478,000 | 492,000 | 507,000 | 521,000 | |
JVNTBN4 （ベルトなし） | B80～100 | 378,000 | 385,000 | 398,000 | 411,000 | 424,000 | 443,000 | 457,000 | 471,000 | 485,000 | 500,000 |
B110～400 | 380,000 | 387,000 | 400,000 | 413,000 | 426,000 | 445,000 | 459,000 | 473,000 | 487,000 | 502,000 | |
B410～600 | 381,000 | 388,000 | 401,000 | 414,000 | 428,000 | 447,000 | 460,000 | 474,000 | 489,000 | 503,000 | |
| モータ・ベルト | モータ出力 | 仕様 | AS(住友重機械工業) | GT(ニッセイモータ) | IK(オリエンタルモーター) | R(モータ・ギヤヘッドなし) |
| 仕様価格 | 25W | IM | ー | 本体価格－￥6,000 | ||
| 40W | ー | |||||
| 60W | 本体価格＋￥11,000 | |||||
| 25W | INVM | ー | ||||
| 40W | 本体価格＋￥14,400 | |||||
| 60W | 本体価格＋￥25,400 | |||||
| 25W | INVC | ー | ||||
| 40W | 本体価格＋￥26,000 | |||||
| 60W | 本体価格＋￥37,000 | |||||
| 25W | SCM | ー | ||||
| 40W | 本体価格＋￥13,800 | |||||
| 60W | 本体価格＋￥29,000 | |||||
| 60W | ABM | ー | 本体価格＋￥60,000 | |||
■数量スライド価格
| 数量区分 | 標準対応 | 個別対応 |
| 小口 | 大口 | |
| 数量 | 1～4 | 5～ |
| 値引率 | 基準単価 | お見積り |
| 出荷日 | 通常 |
納期
| 16 | 日目出荷 |
[ ! ]本商品の稼働日は、土曜、祝日を含みません。
出荷日については、こちらをご覧ください。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 18日目 |
- ( - ) | 18日目 |
- ( - ) | 18日目 |
- ( - ) | 18日目 |
- ( - ) | 18日目 |
- ( - ) | 18日目 |
- ( - ) | 18日目 |
- ( - ) | 18日目 |
- ( - ) | 18日目 |
- ( - ) | 18日目 |
- ( - ) | 18日目 |
- ( - ) | 18日目 |
- ( - ) | 18日目 |
- ( - ) | 18日目 |
- ( - ) | 18日目 |
- ( - ) | 18日目 |
- ( - ) | 18日目 |
- ( - ) | 18日目 |
- ( - ) | 18日目 |
- ( - ) | 18日目 |
- ( - ) | 18日目 |
- ( - ) | 18日目 |
- ( - ) | 18日目 |
- ( - ) | 18日目 |
- ( - ) | 18日目 |
- ( - ) | 18日目 |
- ( - ) | 18日目 |
- ( - ) | 18日目 |
- ( - ) | 18日目 |
- ( - ) | 18日目 |
- ( - ) | 18日目 |
- ( - ) | 18日目 |
- ( - ) | 18日目 |
- ( - ) | 18日目 |
- ( - ) | 18日目 |
- ( - ) | 18日目 |
- ( - ) | 18日目 |
- ( - ) | 18日目 |
- ( - ) | 18日目 |
- ( - ) | 18日目 |
- ( - ) | 18日目 |
- ( - ) | 18日目 |
- ( - ) | 18日目 |
- ( - ) | 18日目 |
- ( - ) | 18日目 |
- ( - ) | 18日目 |
- ( - ) | 18日目 |
- ( - ) | 18日目 |
- ( - ) | 18日目 |
- ( - ) | 18日目 |
- ( - ) | 18日目 |
- ( - ) | 18日目 |
- ( - ) | 18日目 |
- ( - ) | 18日目 |
- ( - ) | 18日目 |
- ( - ) | 18日目 |
- ( - ) | 18日目 |
- ( - ) | 18日目 |
- ( - ) | 18日目 |
- ( - ) | 18日目 |
詳細情報
基本情報
周辺部品・機器の取付自由度の高い中間駆動、機幅方向の長さを抑えられる平行実軸ギヤヘッドタイプです。小型のパレット搬送に適した仕様です。
◆◆関連商品◆◆コンベヤスタンド（コンベヤ向けの脚、安価な2種類の商品です。）
・アングルタイプ（直角度保証、鉄）はこちら
・板金タイプ（厚み6mm、鉄とステンレス）はこちら
ご注意
- 【納品に関する注意事項】
・本商品は2m以上の場合、全て車上渡しとなります。車上渡しの際、フォークリフトが必要な為、フォークリフトをご準備ください。
・地域・サイズによって出荷後4日程度納品に時間を要する可能性がございます。
・10t車からの荷降ろしが可能な納品先をご指定ください。数量やサイズにより10tウイング車での輸送の可能性もあります。
・本商品はL寸が2m以上の場合チャーター便利用につき、ご注文後の納品先の変更はお受けできません。
・L寸が2m未満の場合、通常便での輸送となります。
・一部離島への納品については、別途送料のご相談をさせていただく場合がございます。 - 【販売終了情報】 INVM規格はメーカー生産終了に伴い、2027年4月迄に販売終了予定（在庫がなくなり次第）となります。 後継品（INVT：三菱電機製 型番：FR-D820-0.1K-008）は、当初2027年1月発売予定としておりましたが、2026年11月に前倒しで発売開始予定となります。
- 本商品は、機能・性能に影響のない範囲で傷・打痕・汚れがある場合がございます。
予めご了承ください。 - 当ページの価格表は25年6月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
概要・仕様
仕様・概要
[ ! ]納品に関する注意事項- 本商品は全て車上渡しとなります。車上渡しの際、フォークリフトが必要な為、フォークリフトをご準備ください。
- 地域・サイズによって出荷後4日程度納品に時間を要する可能性がございます。
- 4t車からの荷降ろしが可能な納品先をご指定ください。
- 本商品は特別輸送便利用につき、ご注文後の納品先の変更はお受けできません。
カタログ
タイミングベルトコンベヤ【JVシリーズ】 中間駆動のレビュー
この商品のレビューはありません
この商品を見た人は、こんな商品も見ています
最近見た商品
通常価格、通常出荷日が表示と異なる場合がございます
ベルトコンベヤ・プラチェーンコンベヤカテゴリの売れ筋ランキング
通常価格、通常出荷日が表示と異なる場合がございます
ミスミ
平ベルトコンベヤ 【SVシリーズ】 ヘッド駆動2溝フレーム（プーリ径30mm）
4.7通常出荷日:在庫品1日目
ミスミ
平ベルトコンベヤ 【SVシリーズ】 中間駆動2溝フレーム Φ30
3.3通常出荷日:8日目～
ミスミ
タイミングベルトコンベヤ【GVシリーズ】 ２列中間駆動２溝フレーム（プーリ径３０ｍｍ）
4.3通常出荷日:8日目～
ミスミ
平ベルトコンベヤ【SVシリーズ】蛇行抑制桟付中間駆動2溝フレーム Φ30
2.8通常出荷日:8日目～
ミスミ
タイミングベルトコンベヤ 【GVシリーズ】 単列ヘッド駆動２溝フレーム（プーリ径３０ｍｍ）
0通常出荷日:8日目～
ミスミ
プラブロックチェーンコンベヤ【JVシリーズ】 ヘッド駆動（直交軸）
0通常出荷日:18日目
オークラ輸送機
エコノミータイプ 軽搬送ベルトコンベヤ（EMH/EMG型）
0通常出荷日:7日目～
ミスミ
タイミングベルトコンベヤ 【CVシリーズ】2列ヘッド駆動2溝フレーム Φ30
5通常出荷日:8日目～
ミスミ
タイミングベルトコンベヤ 【GVシリーズ】 ２列ヘッド駆動２溝フレーム（プーリ径３０ｍｍ）
4.3通常出荷日:8日目～
