ミスミ

MISUMI economy

【エコノミーシリーズ】 RoHS対応引張りばね重荷重ダブルフックタイプ

数量スライド割引
当日出荷可能

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 210円～270円

税込単価: 231円～297円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

【エコノミーシリーズ】 RoHS対応引張りばね重荷重ダブルフックタイプ

通常価格(税別)： 70円 (税込価格：77円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

【エコノミーシリーズ】 RoHS対応引張りばね軽中荷重・中荷重・中重荷重タイプ

通常価格(税別)： 90円 (税込価格：99円)

通常出荷日：在庫品1日目

＼RoHS10対応品が新登場／まとめ買いで更にお得！ミスミの低価格新ブランド【...

詳細情報を確認する

環境対応
RoHS対応（10物質）
材質
SWP-B
材質証明書
対象
材質証明書：材質
SWP-B

ご注意

本製品は10個単位の数量にてご購入可能です。10の倍数で、ご注文数量をご入力ください。※最小注文数量（20個～）
ご注文数量が200個以上の場合、数量過多で納品されることがございます。予めご了承ください。
当ページにてご提供中のCADデータはシングルフックとなっております。ご迷惑をおかけし申し訳ございませんが、ダブルフックのCADデータは近日公開予定です。
当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が39型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

商品概要

■製品比較情報
♢エコノミーシリーズ引張ばねは同一径に対して最大荷重が一定となるように規格が標準化されています。初張力・ばね定数は参考値です。

■本商品の割引率

ご注文数量	エコノミーシリーズ E-GWAWT
20個	ー
50個	67%
200個	73%

外形図

自由長L　±1.0

Type	[ M ]材質
E-GWAWT	SWP-B

規格表

■重荷重ダブルフックタイプ
・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番			線径 d mm	動荷重の場合		初張力 N (参考値)	ばね定数 N/mm (参考値)	￥基準単価
Type	D	L	線径 d mm	最大タワミ Fmax. mm	最大荷重 N	初張力 N (参考値)	ばね定数 N/mm (参考値)	￥基準単価
EーGWAWT (SWPーB)	5	15	0.8	2.9	20.79	5.10	5.39	210
		20		4.6			3.43
		25		6.4			2.45
		30		8.4			1.86
		35		10.0			1.57
		40		11.4			1.38
		45		13.3			1.18
		50		15.2			1.03
	6	20	1.0	3.7	33.15	8.60	6.57	240
		25		5.3			4.61
		30		6.9			3.53
		35		8.3			2.94
		40		10.0			2.45
		45		10.8			2.27
		50		12.5			1.96
		60		15.6			1.57
	8	25	1.2	5.3	41.19	9.81	5.88
		30		7.3			4.31
		35		9.1			3.43
		40		11.0			2.56
		45		13.6			2.35
		50		15.5			2.06
		60		18.8			1.67
	10	30	1.6	5.2	77.47	20.59	10.89
		35		6.8			8.34
		40		8.4			6.77
		45		10.0			5.69
		50		11.6			4.90
		60		15.2			3.73
		65		17.0			3.35
	12	40	2.0	6.6	120.62	34.30	13.04	270
		45		7.7			11.18
		50		9.4			9.22
		60		12.1			7.16
		65		13.1			6.57
	14	40	2.3	5.8	154.95	45.11	19.02
		45		7.0			15.59
		50		8.4			13.14
		60		10.9			10.10

[ ! ]荷重{kgf}=荷重N×0.101972
[ ! ]初張力・ばね定数・巻き数は参考値です。ロットによって多少のばらつきがあります。
[ ! ]総巻き数の求め方（参考値）：総巻き数＝{L-2(D-d)}÷d
[ ! ]有効巻き数の求め方（参考値）：有効巻き数＝総巻き数－2

■最大荷重N

外径	E-GAWA	E-GAWY	E-GAWU	E-GAWS	E-GAWF	E-GAWT	E-GWAWT
D	E-GAUA	E-GAUY	E-GAUU	E-GAUS		E-GAUT
2	0.69	1.86	2.45
3	1.27	2.25	3.33	4.41	6.47	8.80
4	2.26	3.24	4.81	6.37	8.43	11.10
5	3.24	4.22	6.37	8.53	14.71	20.79	20.79
6	6.08	8.14	12.94	17.26	23.54	33.15	33.15
8	8.53	12.75	18.63	24.52	31.38	41.19	41.19
10		15.00	23.24	30.99	49.03	77.47	77.47
12		31.37	47.7	62.76		120.62	120.62
14		38.24		74.53		154.95	154.95
16		43.15
20		78.45		150.04
商品ページはこちら→	極軽荷重・軽荷重タイプ		軽中荷重・中荷重・中重荷重タイプ			重荷重タイプ	重荷重ダブルフックタイプ

注意事項

【使用上の注意】
▶使用温度
SWP-B製……常温（0～40℃）
※上記温度範囲を超えて使用された場合、条件により荷重値は減衰します。

▶使用回数目安：約70万回
※上記回数はあくまで参考値です。使用回数は引張方向、使用温度／環境、変形量により変わることがあります。
使用回数を多くしたい場合は、許容たわみ量Fmax.の70％以下でご使用されることをお勧めいたします。

▶その他
· 許容たわみ量F max.（mm）以下でご使用ください。許容たわみ量を超えて使用しますと、ばねが変形したり、少ない使用回数で破損したりする可能性があります。
取付時にも、引張りばねを許容たわみ量以上伸ばしすぎないようご注意ください。

型番リスト

表示件数

型番

許容荷重（範囲指定）

(N)

最大荷重

(N)

許容荷重時長さ L+F

(mm)

自由長 L

(mm)

コイル外径 D

(φ)

初張力

(N)

基準ばね定数

(N/mm)

線径

(φ)

最大タワミ

(mm)

RoHS?

最小発注数量

15.01～30.00	20.79	17.9	15	5	5.1	5.39	0.8	2.9	10	20個
15.01～30.00	20.79	24.6	20	5	5.1	3.43	0.8	4.6	10	20個
15.01～30.00	20.79	31.4	25	5	5.1	2.45	0.8	6.4	10	20個
15.01～30.00	20.79	38.4	30	5	5.1	1.86	0.8	8.4	10	20個
15.01～30.00	20.79	45	35	5	5.1	1.57	0.8	10	10	20個
15.01～30.00	20.79	51.4	40	5	5.1	1.38	0.8	11.4	10	20個
15.01～30.00	20.79	58.3	45	5	5.1	1.18	0.8	13.3	10	20個
15.01～30.00	20.79	65.2	50	5	5.1	1.03	0.8	15.2	10	20個
30.01～60.00	33.15	23.7	20	6	8.6	6.57	1	3.7	10	20個
30.01～60.00	33.15	30.3	25	6	8.6	4.61	1	5.3	10	20個
30.01～60.00	33.15	36.9	30	6	8.6	3.53	1	6.9	10	20個
30.01～60.00	33.15	43.3	35	6	8.6	2.94	1	8.3	10	20個
30.01～60.00	33.15	50	40	6	8.6	2.45	1	10	10	20個
30.01～60.00	33.15	55.8	45	6	8.6	2.27	1	10.8	10	20個
30.01～60.00	33.15	62.5	50	6	8.6	1.96	1	12.5	10	20個
30.01～60.00	33.15	75.6	60	6	8.6	1.57	1	15.6	10	20個
30.01～60.00	41.19	30.3	25	8	9.81	5.88	1.2	5.3	10	20個
30.01～60.00	41.19	37.3	30	8	9.81	4.31	1.2	7.3	10	20個
30.01～60.00	41.19	44.1	35	8	9.81	3.43	1.2	9.1	10	20個
30.01～60.00	41.19	51	40	8	9.81	2.56	1.2	11	10	20個
30.01～60.00	41.19	58.6	45	8	9.81	2.35	1.2	13.6	10	20個
30.01～60.00	41.19	65.5	50	8	9.81	2.06	1.2	15.5	10	20個
30.01～60.00	41.19	78.8	60	8	9.81	1.67	1.2	18.8	10	20個
60.01～110.00	77.47	35.2	30	10	20.59	10.89	1.6	5.2	10	20個
60.01～110.00	77.47	41.8	35	10	20.59	8.34	1.6	6.8	10	20個
60.01～110.00	77.47	48.4	40	10	20.59	6.77	1.6	8.4	10	20個
60.01～110.00	77.47	55	34	10	20.59	5.69	1.6	10	10	20個
60.01～110.00	77.47	61.6	50	10	20.59	4.9	1.6	11.6	10	20個
60.01～110.00	77.47	75.2	60	10	20.59	3.73	1.6	15.2	10	20個
60.01～110.00	77.47	82	65	10	20.59	3.35	1.6	17	10	20個
110.01～	120.62	46.6	40	12	34.3	13.04	2	6.6	10	20個
110.01～	120.62	52.7	45	12	34.3	11.18	2	7.7	10	20個
110.01～	120.62	59.4	50	12	34.3	9.22	2	9.4	10	20個
110.01～	120.62	72.1	60	12	34.3	7.16	2	12.1	10	20個
110.01～	120.62	78.1	65	12	34.3	6.57	2	13.1	10	20個
110.01～	154.95	45.8	40	14	45.11	19.02	2.3	5.8	10	20個
110.01～	154.95	52	45	14	45.11	15.59	2.3	7	10	20個
110.01～	154.95	58.4	50	14	45.11	13.14	2.3	8.4	10	20個
110.01～	154.95	70.9	60	14	45.11	10.1	2.3	10.9	10	20個

通常単価(税別) (税込単価)	通常出荷日

210円 ( 231円 )	在庫品1日目当日出荷可能
210円 ( 231円 )	在庫品1日目当日出荷可能
210円 ( 231円 )	在庫品1日目当日出荷可能
210円 ( 231円 )	在庫品1日目当日出荷可能
210円 ( 231円 )	在庫品1日目当日出荷可能
210円 ( 231円 )	在庫品1日目当日出荷可能
210円 ( 231円 )	在庫品1日目当日出荷可能
210円 ( 231円 )	在庫品1日目当日出荷可能
240円 ( 264円 )	在庫品1日目当日出荷可能
240円 ( 264円 )	在庫品1日目当日出荷可能
240円 ( 264円 )	在庫品1日目当日出荷可能
240円 ( 264円 )	在庫品1日目当日出荷可能
240円 ( 264円 )	在庫品1日目当日出荷可能
240円 ( 264円 )	在庫品1日目当日出荷可能
240円 ( 264円 )	在庫品1日目当日出荷可能
240円 ( 264円 )	在庫品1日目当日出荷可能
240円 ( 264円 )	在庫品1日目当日出荷可能
240円 ( 264円 )	在庫品1日目当日出荷可能
240円 ( 264円 )	在庫品1日目当日出荷可能
240円 ( 264円 )	在庫品1日目当日出荷可能
240円 ( 264円 )	在庫品1日目当日出荷可能
240円 ( 264円 )	在庫品1日目当日出荷可能
240円 ( 264円 )	在庫品1日目当日出荷可能
240円 ( 264円 )	在庫品1日目当日出荷可能
240円 ( 264円 )	在庫品1日目当日出荷可能
240円 ( 264円 )	在庫品1日目当日出荷可能
240円 ( 264円 )	在庫品1日目当日出荷可能
240円 ( 264円 )	在庫品1日目当日出荷可能
240円 ( 264円 )	在庫品1日目当日出荷可能
240円 ( 264円 )	在庫品1日目当日出荷可能
270円 ( 297円 )	在庫品1日目当日出荷可能
270円 ( 297円 )	在庫品1日目当日出荷可能
270円 ( 297円 )	在庫品1日目当日出荷可能
270円 ( 297円 )	在庫品1日目当日出荷可能
270円 ( 297円 )	在庫品1日目当日出荷可能
270円 ( 297円 )	在庫品1日目当日出荷可能
270円 ( 297円 )	在庫品1日目当日出荷可能
270円 ( 297円 )	在庫品1日目当日出荷可能
270円 ( 297円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

＼RoHS10対応品が新登場／まとめ買いで更にお得！
ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページは「商品ラインナップ」をクリック商品ラインナップ

ご注意

本製品は10個単位の数量にてご購入可能です。10の倍数で、ご注文数量をご入力ください。※最小注文数量（20個～）
ご注文数量が200個以上の場合、数量過多で納品されることがございます。予めご了承ください。
当ページにてご提供中のCADデータはシングルフックとなっております。ご迷惑をおかけし申し訳ございませんが、ダブルフックのCADデータは近日公開予定です。

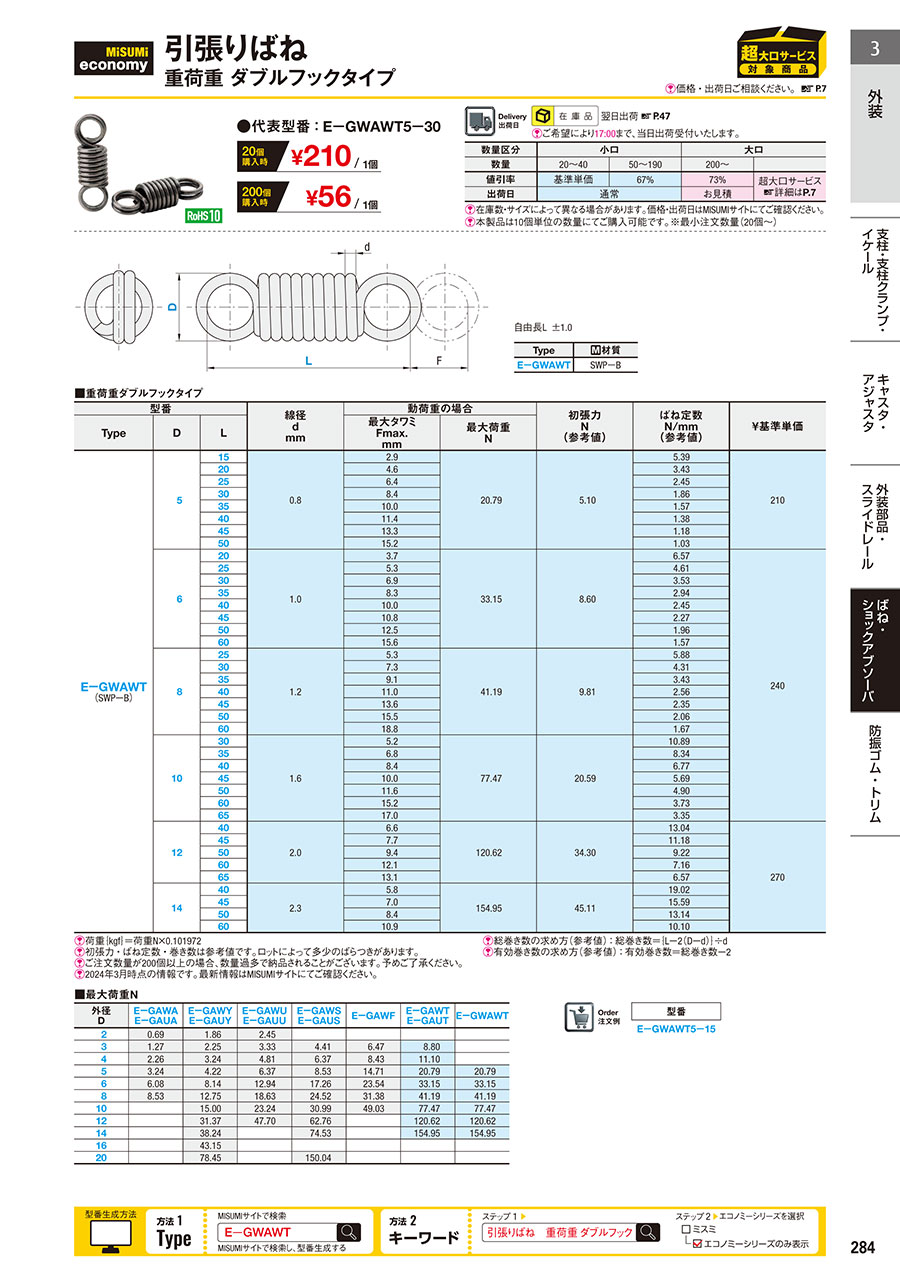

当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
