【エコノミーシリーズ】 RoHS対応引張りばね極軽荷重・軽荷重タイプ

数量スライド割引
当日出荷可能

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 110円～900円

税込単価: 121円～990円

今見ている商品の標準品

クオリティー品

ミスミ

引張りばね　－極軽荷重・軽荷重・軽中荷重・中荷重タイプ－

4.6

通常価格(税別)： 182円 (税込価格：200円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

【エコノミーシリーズ】 RoHS対応引張りばね軽中荷重・中荷重・中重荷重タイプ

通常価格(税別)： 30円 (税込価格：33円)

通常出荷日：在庫品1日目

＼RoHS10対応品が新登場／まとめ買いで当社類似品より最大80%割引き！ミス...

詳細情報を確認する

環境対応
RoHS対応（10物質）
材質証明書
対象

ご注意

本製品は10個単位の数量にてご購入可能です。10の倍数で、ご注文数量をご入力ください。※最小注文数量（20個～）
ステンレス鋼ばねですが磁性がございます。ご注意ください。
ご注文数量が200個以上の場合、数量過多で納品されることがございます。予めご了承ください。
当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が129型番あります。

外形図・規格表
型番リスト
詳細情報

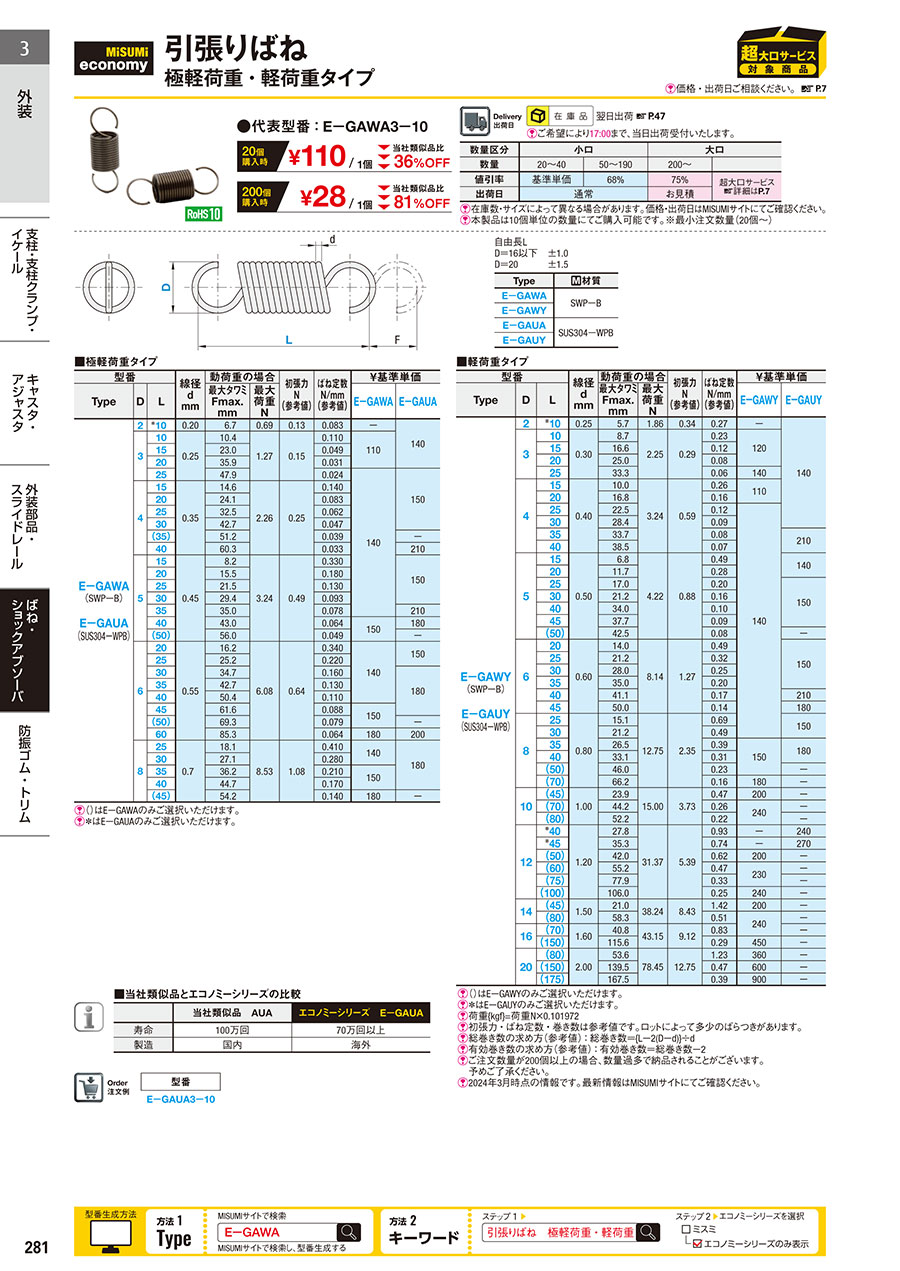

カタログ

外形図・規格表

商品概要

■特徴
♢まとめ買いにより、当社類似品から最大80％割引き！！

■製品比較情報
♢エコノミーシリーズ引張ばねは海外生産により大幅なコストダウンを実現。
♢エコノミーシリーズ引張ばねは同一径に対して最大荷重が一定となるように規格が標準化されています。初張力・ばね定数は参考値です。
♢E-GAU□はステンレス鋼ばねですが磁性がございます。ご注意ください。

■当社類似品とスペックの比較

項目	当社類似品 AUA	エコノミーシリーズ E-GAUA
寿命	100万回	70万回以上
製造	国内	海外
RoHS10	対応	対応

■当社類似品との価格比較

ご注文数量	当社類似品 AWA3-10	エコノミーシリーズ E-GAWA3-10	プライスダウン率
20個	171円	110円	36%
50個	149円	35円	77%
200個	149円	28円	81%

■本商品の割引率

ご注文数量	エコノミーシリーズ E-GAWA3-10
20個	ー
50個	68%
200個	75%

[ ! ]各型番の数量別価格・納期は、型番確定後に「価格を確認」をクリックしてご確認ください。
[ ! ]2024年3月時点の情報です。最新情報はMISUMIサイトにてご確認ください。

外形図

自由長L
D=18未満　±1.0
D=18以上　±1.5

Type	[ M ]材質
E-GAWA	SWP-B
E-GAWY	SWP-B
E-GAUA	SUS304-WPB
E-GAUY	SUS304-WPB

規格表

■極軽荷重タイプ
・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番			線径 d mm	動荷重の場合		初張力 N (参考値)	ばね定数 N/mm (参考値)	￥基準単価
Type	D	L	線径 d mm	最大タワミ Fmax. ｍm	最大荷重 N	初張力 N (参考値)	ばね定数 N/mm (参考値)	E－GAWA	E－GAUA
E－GAWA (SWPーB) E－GAUA (SUS304ーWPB)	2	^＊10	0.20	6.7	0.69	0.13	0.083	ー	140
	3	10	0.25	10.4	1.27	0.15	0.110	110
		15		23.0			0.049
		20		35.9			0.031
		25		47.9			0.024	140	150
	4	15	0.35	14.6	2.26	0.25	0.140
		20		24.1			0.083
		25		32.5			0.062
		30		42.7			0.047
		(35)		51.2			0.039		ー
		40		60.3			0.033		210
	5	15	0.45	8.2	3.24	0.49	0.330		150
		20		15.5			0.180
		25		21.5			0.130
		30		29.4			0.093
		35		35.0			0.078		210
		40		43.0			0.064	150	180
		(50)		56.0			0.049	150	ー
	6	20	0.55	16.2	6.08	0.64	0.340	140	150
		25		25.2			0.220		150
		30		34.7			0.160		180
		35		42.7			0.130
		40		50.4			0.110
		45		61.6			0.088	150
		(50)		69.3			0.079	150	ー
		60		85.3			0.064	180	200
	8	25	0.7	18.1	8.53	1.08	0.410	140	180
		30		27.1			0.280	140
		35		36.2			0.210	150
		40		44.7			0.170	150
		(45)		54.2			0.140	180	ー

[ ! ]( )はE-GAWAのみご選択いただけます。
[ ! ]＊はE-GAUAのみご選択いただけます。
[ ! ]荷重{kgf}=荷重N×0.101972
[ ! ]初張力・ばね定数・巻き数は参考値です。ロットによって多少のばらつきがあります。
[ ! ]総巻き数の求め方（参考値）：総巻き数＝{L-2(D-d)}÷d
[ ! ]有効巻き数の求め方（参考値）：有効巻き数＝総巻き数－2

■軽荷重タイプ
・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番			線径 d mm	動荷重の場合		初張力 N (参考値)	ばね定数 N/mm (参考値)	￥基準単価
Type	D	L	線径 d mm	最大タワミ Fmax. ｍm	最大荷重 N	初張力 N (参考値)	ばね定数 N/mm (参考値)	EーGAWY	EーGAUY
E－GAWY (SWPーB) E－GAUY (SUS304ーWPB)	2	^＊10	0.25	5.7	1.86	0.34	0.27	ー	140
	3	10	0.30	8.7	2.25	0.29	0.23	120
		15		16.6			0.12
		20		25.0			0.08
		25		33.3			0.06	140
	4	15	0.40	10.0	3.24	0.59	0.26	110
		20		16.8			0.16	110
		25		22.5			0.12	140
		30		28.4			0.09
		35		33.7			0.08		210
		40		38.5			0.07		210
	5	15	0.50	6.8	4.22	0.88	0.49		140
		20		11.7			0.28		140
		25		17.0			0.20		150
		30		21.2			0.16
		40		34.0			0.10
		45		37.7			0.09
		(50)		42.5			0.08		ー
	6	20	0.60	14.0	8.14	1.27	0.49		150
		25		21.2			0.32
		30		28.0			0.25
		35		35.0			0.20
		40		41.1			0.17		210
		45		50.0			0.14		180
	8	25	0.80	15.1	12.75	2.35	0.69		150
		30		21.2			0.49		150
		35		26.5			0.39	150	180
		40		33.1			0.31		180
		(50)		46.0			0.23		ー
		(70)		66.2			0.16	180	ー
	10	(45)	1.00	23.9	15.00	3.73	0.47	200	ー
		(70)		44.2			0.26	240	ー
		(80)		52.2			0.22	240	ー
	12	^＊40	1.20	27.8	31.37	5.39	0.93	ー	240
		^＊45		35.3			0.74	ー	270
		(50)		42.0			0.62	200	ー
		(60)		55.2			0.47	230	ー
		(75)		77.9			0.33	230	ー
		(100)		106.0			0.25	240	ー
	14	(45)	1.50	21.0	38.24	8.43	1.42	200	ー
	14	(80)	1.50	58.3	38.24	8.43	0.51	240	ー
	16	(70)	1.60	40.8	43.15	9.12	0.83	240	ー
	16	(150)	1.60	115.6	43.15	9.12	0.29	450	ー
	20	(80)	2.00	53.6	78.45	12.75	1.23	360	ー
		(150)		139.5			0.47	600	ー
		(175)		167.5			0.39	900	ー

[ ! ]( )はE-GAWYのみご選択いただけます。
[ ! ]＊はE-GAUYのみご選択いただけます。
[ ! ]荷重{kgf}=荷重N×0.101972
[ ! ]初張力・ばね定数・巻き数は参考値です。ロットによって多少のばらつきがあります。
[ ! ]総巻き数の求め方（参考値）：総巻き数＝{L-2(D-d)}÷d
[ ! ]有効巻き数の求め方（参考値）：有効巻き数＝総巻き数－2

■最大荷重N

外径	E-GAWA	E-GAWY	E-GAWU	E-GAWS	E-GAWF	E-GAWT	E-GWAWT
D	E-GAUA	E-GAUY	E-GAUU	E-GAUS		E-GAUT
2	0.69	1.86	2.45
3	1.27	2.25	3.33	4.41	6.47	8.80
4	2.26	3.24	4.81	6.37	8.43	11.10
5	3.24	4.22	6.37	8.53	14.71	20.79	20.79
6	6.08	8.14	12.94	17.26	23.54	33.15	33.15
8	8.53	12.75	18.63	24.52	31.38	41.19	41.19
10		15.00	23.24	30.99	49.03	77.47	77.47
12		31.37	47.7	62.76		120.62	120.62
14		38.24		74.53		154.95	154.95
16		43.15
20		78.45		150.04
商品ページはこちら→	極軽荷重・軽荷重タイプ		軽中荷重・中荷重・中重荷重タイプ			重荷重タイプ	重荷重ダブルフックタイプ

注意事項

【使用上の注意】
▶使用温度
SWP-B製……常温（0～40℃）
ステンレス鋼製…… ₋10〜100℃
※上記温度範囲を超えて使用された場合、条件により荷重値は減衰します。
※屋外など寒暖の差や湿気の多いの環境で使用される場合、ステンレス鋼製をお勧めいたします。

▶使用回数目安：約70万回
※上記回数はあくまで参考値です。使用回数は引張方向、使用温度／環境、変形量により変わることがあります。
使用回数を多くしたい場合は、許容たわみ量Fmax.の70％以下でご使用されることをお勧めいたします。

▶その他
· 許容たわみ量F max.（mm）以下でご使用ください。許容たわみ量を超えて使用しますと、ばねが変形したり、少ない使用回数で破損したりする可能性があります。
取付時にも、引張りばねを許容たわみ量以上伸ばしすぎないようご注意ください。
· ステンレス鋼ばねですが磁性がございます。ご注意ください。

引張りばね・引張りばね用ポストの組み合わせ表

引張りばねと引張りばね用ポストの組み合わせの参考にしてください。
下記は組み合わせの参考です。お客さまのご使用状況に応じて引張りばね用ポストの強度をご確認ください。
　◎＝推奨
　○＝組み合わせ可能だが通しにくい
　×＝組み合わせ不可

【エコノミーシリーズ】引張りばね極軽荷重タイプ

単位（mm）
Type	引張りばね D寸	引張りばね用ポスト D寸	エコノミーシリーズ　引張りばね用ポスト
			穴タイプ	溝タイプ
			C-AIPO	C-BSPO
E-GAWA E-GAUA	3	3	◎	◎
	4	4	◎	◎
	5	4	◎	◎
	5	5	◎	○
	6	5	◎	◎
	6	6	◎	○
	8	6	◎	◎

【エコノミーシリーズ】引張りばね軽荷重タイプ

単位（mm）
Type	引張りばね D寸	引張りばね用ポスト D寸	エコノミーシリーズ　引張りばね用ポスト
			穴タイプ	溝タイプ
			C-AIPO	C-BSPO
E-GAWY E-GAUY	3	3	◎	○
	4	3	◎	◎
	4	4	◎	○
	5	4	◎	◎
	5	5	◎	○
	6	5	◎	◎
	6	6	◎	◎
	8	6	◎	◎
	10	8	◎	◎
	12	8	○	◎
	14	8	○	◎
	14	12	－
	16	14
	18	14
	20	14

型番リスト

表示件数

型番

材質

許容荷重（範囲指定）

(N)

最大荷重

(N)

許容荷重時長さ L+F

(mm)

自由長 L

(mm)

コイル外径 D

(φ)

初張力

(N)

基準ばね定数

(N/mm)

線径

(φ)

最大タワミ

(mm)

材質証明書：材質

RoHS?

最小発注数量

SUS304-WPB	～1.25	0.69	16.7	10	2	0.13	0.083	0.2	6.7	SUS304-WPB	10	20個
SUS304-WPB	1.26～3.50	1.27	20.4	10	3	0.15	0.11	0.25	10.4	SUS304-WPB	10	20個
SUS304-WPB	1.26～3.50	1.27	38	15	3	0.15	0.049	0.25	23	SUS304-WPB	10	20個
SUS304-WPB	1.26～3.50	1.27	55.9	20	3	0.15	0.031	0.25	35.9	SUS304-WPB	10	20個
SUS304-WPB	1.26～3.50	1.27	72.9	25	3	0.15	0.024	0.25	47.9	SUS304-WPB	10	20個
SUS304-WPB	1.26～3.50	2.26	29.6	15	4	0.25	0.14	0.35	14.6	SUS304-WPB	10	20個
SUS304-WPB	1.26～3.50	2.26	44.1	20	4	0.25	0.083	0.35	24.1	SUS304-WPB	10	20個
SUS304-WPB	1.26～3.50	2.26	57.5	25	4	0.25	0.062	0.35	32.5	SUS304-WPB	10	20個
SUS304-WPB	1.26～3.50	2.26	72.7	30	4	0.25	0.047	0.35	42.7	SUS304-WPB	10	20個
SUS304-WPB	1.26～3.50	2.26	100.3	40	4	0.25	0.033	0.35	60.3	SUS304-WPB	10	20個
SUS304-WPB	1.26～3.50	3.24	23.2	15	5	0.49	0.33	0.45	8.2	SUS304-WPB	10	20個
SUS304-WPB	1.26～3.50	3.24	35.5	20	5	0.49	0.18	0.45	15.5	SUS304-WPB	10	20個
SUS304-WPB	1.26～3.50	3.24	46.5	25	5	0.49	0.13	0.45	21.5	SUS304-WPB	10	20個
SUS304-WPB	1.26～3.50	3.24	59.4	30	5	0.49	0.093	0.45	29.4	SUS304-WPB	10	20個
SUS304-WPB	1.26～3.50	3.24	70	35	5	0.49	0.078	0.45	35	SUS304-WPB	10	20個
SUS304-WPB	1.26～3.50	3.24	83	40	5	0.49	0.064	0.45	43	SUS304-WPB	10	20個
SUS304-WPB	3.51～8.00	6.08	36.2	20	6	0.64	0.34	0.55	16.2	SUS304-WPB	10	20個
SUS304-WPB	3.51～8.00	6.08	50.2	25	6	0.64	0.22	0.55	25.2	SUS304-WPB	10	20個
SUS304-WPB	3.51～8.00	6.08	64.7	30	6	0.64	0.16	0.55	34.7	SUS304-WPB	10	20個
SUS304-WPB	3.51～8.00	6.08	77.7	35	6	0.64	0.13	0.55	42.7	SUS304-WPB	10	20個
SUS304-WPB	3.51～8.00	6.08	90.4	40	6	0.64	0.11	0.55	50.4	SUS304-WPB	10	20個
SUS304-WPB	3.51～8.00	6.08	106.6	45	6	0.64	0.088	0.55	61.6	SUS304-WPB	10	20個
SUS304-WPB	3.51～8.00	6.08	145.3	60	6	0.64	0.064	0.55	85.3	SUS304-WPB	10	20個
SUS304-WPB	8.01～15.00	8.53	43.1	25	8	1.08	0.41	0.7	18.1	SUS304-WPB	10	20個
SUS304-WPB	8.01～15.00	8.53	57.1	30	8	1.08	0.28	0.7	27.1	SUS304-WPB	10	20個
SUS304-WPB	8.01～15.00	8.53	71.2	35	8	1.08	0.21	0.7	36.2	SUS304-WPB	10	20個
SUS304-WPB	8.01～15.00	8.53	84.7	40	8	1.08	0.17	0.7	44.7	SUS304-WPB	10	20個
SUS304-WPB	1.26～3.50	1.86	15.7	10	2	0.34	0.27	0.25	5.7	SUS304-WPB	10	20個
SUS304-WPB	1.26～3.50	2.25	18.7	10	3	0.29	0.23	0.3	8.7	SUS304-WPB	10	20個
SUS304-WPB	1.26～3.50	2.25	31.6	15	3	0.29	0.12	0.3	16.6	SUS304-WPB	10	20個
SUS304-WPB	1.26～3.50	2.25	45	20	3	0.29	0.08	0.3	25	SUS304-WPB	10	20個
SUS304-WPB	1.26～3.50	2.25	58.3	25	3	0.29	0.06	0.3	33.3	SUS304-WPB	10	20個
SUS304-WPB	1.26～3.50	3.24	25	15	4	0.59	0.26	0.4	10	SUS304-WPB	10	20個
SUS304-WPB	1.26～3.50	3.24	36.8	20	4	0.59	0.16	0.4	16.8	SUS304-WPB	10	20個
SUS304-WPB	1.26～3.50	3.24	47.5	25	4	0.59	0.12	0.4	22.5	SUS304-WPB	10	20個
SUS304-WPB	1.26～3.50	3.24	58.4	30	4	0.59	0.09	0.4	28.4	SUS304-WPB	10	20個
SUS304-WPB	1.26～3.50	3.24	68.7	35	4	0.59	0.08	0.4	33.7	SUS304-WPB	10	20個
SUS304-WPB	1.26～3.50	3.24	78.5	40	4	0.59	0.07	0.4	38.5	SUS304-WPB	10	20個
SUS304-WPB	3.51～8.00	4.22	21.8	15	5	0.88	0.49	0.5	6.8	SUS304-WPB	10	20個
SUS304-WPB	3.51～8.00	4.22	31.7	20	5	0.88	0.28	0.5	11.7	SUS304-WPB	10	20個
SUS304-WPB	3.51～8.00	4.22	42	25	5	0.88	0.2	0.5	17	SUS304-WPB	10	20個
SUS304-WPB	3.51～8.00	4.22	51.2	30	5	0.88	0.16	0.5	21.2	SUS304-WPB	10	20個
SUS304-WPB	3.51～8.00	4.22	74	40	5	0.88	0.1	0.5	34	SUS304-WPB	10	20個
SUS304-WPB	3.51～8.00	4.22	82.7	45	5	0.88	0.09	0.5	37.7	SUS304-WPB	10	20個
SUS304-WPB	8.01～15.00	8.14	34	20	6	1.27	0.49	0.6	14	SUS304-WPB	10	20個
SUS304-WPB	8.01～15.00	8.14	46.2	25	6	1.27	0.32	0.6	21.2	SUS304-WPB	10	20個
SUS304-WPB	8.01～15.00	8.14	58	30	6	1.27	0.25	0.6	28	SUS304-WPB	10	20個
SUS304-WPB	8.01～15.00	8.14	70	35	6	1.27	0.2	0.6	35	SUS304-WPB	10	20個
SUS304-WPB	8.01～15.00	8.14	81.1	40	6	1.27	0.17	0.6	41.1	SUS304-WPB	10	20個
SUS304-WPB	8.01～15.00	8.14	95	45	6	1.27	0.14	0.6	50	SUS304-WPB	10	20個
SUS304-WPB	8.01～15.00	12.75	40.1	25	8	2.35	0.69	0.8	15.1	SUS304-WPB	10	20個
SUS304-WPB	8.01～15.00	12.75	51.2	30	8	2.35	0.49	0.8	21.2	SUS304-WPB	10	20個
SUS304-WPB	8.01～15.00	12.75	61.5	35	8	2.35	0.39	0.8	26.5	SUS304-WPB	10	20個
SUS304-WPB	8.01～15.00	12.75	73.1	40	8	2.35	0.31	0.8	33.1	SUS304-WPB	10	20個
SUS304-WPB	30.01～60.00	31.37	67.8	40	12	5.39	0.93	1.2	27.8	SUS304-WPB	10	20個
SUS304-WPB	30.01～60.00	31.37	80.3	45	12	5.39	0.74	1.2	35.3	SUS304-WPB	10	20個
SWP-B	1.26～3.50	1.27	20.4	10	3	0.15	0.11	0.25	10.4	SWP-B	10	20個
SWP-B	1.26～3.50	1.27	38	15	3	0.15	0.049	0.25	23	SWP-B	10	20個
SWP-B	1.26～3.50	1.27	55.9	20	3	0.15	0.031	0.25	35.9	SWP-B	10	20個
SWP-B	1.26～3.50	1.27	72.9	25	3	0.15	0.024	0.25	47.9	SWP-B	10	20個

通常単価(税別) (税込単価)	通常出荷日	高品質の代替品

140円 ( 154円 )	在庫品1日目当日出荷可能	AUA2-10
140円 ( 154円 )	在庫品1日目当日出荷可能	AUA3-10
140円 ( 154円 )	在庫品1日目当日出荷可能	AUA3-15
140円 ( 154円 )	在庫品1日目当日出荷可能	AUA3-20
150円 ( 165円 )	在庫品1日目当日出荷可能	AUA3-25
150円 ( 165円 )	在庫品1日目当日出荷可能	AUA4-15
150円 ( 165円 )	在庫品1日目当日出荷可能	AUA4-20
150円 ( 165円 )	在庫品1日目当日出荷可能	AUA4-25
150円 ( 165円 )	在庫品1日目当日出荷可能	AUA4-30
210円 ( 231円 )	在庫品1日目当日出荷可能	AUA4-40
150円 ( 165円 )	在庫品1日目当日出荷可能	AUA5-15
150円 ( 165円 )	在庫品1日目当日出荷可能	AUA5-20
150円 ( 165円 )	在庫品1日目当日出荷可能	AUA5-25
150円 ( 165円 )	在庫品1日目当日出荷可能	AUA5-30
210円 ( 231円 )	在庫品1日目当日出荷可能	AUA5-35
180円 ( 198円 )	在庫品1日目当日出荷可能	AUA5-40
150円 ( 165円 )	在庫品1日目当日出荷可能	AUA6-20
150円 ( 165円 )	在庫品1日目当日出荷可能	AUA6-25
180円 ( 198円 )	在庫品1日目当日出荷可能	AUA6-30
180円 ( 198円 )	在庫品1日目当日出荷可能	AUA6-35
180円 ( 198円 )	在庫品1日目当日出荷可能	AUA6-40
180円 ( 198円 )	在庫品1日目当日出荷可能	AUA6-45
200円 ( 220円 )	在庫品1日目当日出荷可能	AUA6-60
180円 ( 198円 )	在庫品1日目当日出荷可能	AUA8-25
180円 ( 198円 )	在庫品1日目当日出荷可能	AUA8-30
180円 ( 198円 )	在庫品1日目当日出荷可能	AUA8-35
180円 ( 198円 )	在庫品1日目当日出荷可能	AUA8-40
140円 ( 154円 )	在庫品1日目当日出荷可能	AUY2-10
140円 ( 154円 )	在庫品1日目当日出荷可能	AUY3-10
140円 ( 154円 )	在庫品1日目当日出荷可能	AUY3-15
140円 ( 154円 )	在庫品1日目当日出荷可能	AUY3-20
140円 ( 154円 )	在庫品1日目当日出荷可能	AUY3-25
140円 ( 154円 )	在庫品1日目当日出荷可能	AUY4-15
140円 ( 154円 )	在庫品1日目当日出荷可能	AUY4-20
140円 ( 154円 )	在庫品1日目当日出荷可能	AUY4-25
140円 ( 154円 )	在庫品1日目当日出荷可能	AUY4-30
210円 ( 231円 )	在庫品1日目当日出荷可能	AUY4-35
210円 ( 231円 )	在庫品1日目当日出荷可能	AUY4-40
140円 ( 154円 )	在庫品1日目当日出荷可能	AUY5-15
140円 ( 154円 )	在庫品1日目当日出荷可能	AUY5-20
150円 ( 165円 )	在庫品1日目当日出荷可能	AUY5-25
150円 ( 165円 )	在庫品1日目当日出荷可能	AUY5-30
150円 ( 165円 )	在庫品1日目当日出荷可能	AUY5-40
150円 ( 165円 )	在庫品1日目当日出荷可能	AUY5-45
150円 ( 165円 )	在庫品1日目当日出荷可能	AUY6-20
150円 ( 165円 )	在庫品1日目当日出荷可能	AUY6-25
150円 ( 165円 )	在庫品1日目当日出荷可能	AUY6-30
150円 ( 165円 )	在庫品1日目当日出荷可能	AUY6-35
210円 ( 231円 )	在庫品1日目当日出荷可能	AUY6-40
180円 ( 198円 )	在庫品1日目当日出荷可能	AUY6-45
150円 ( 165円 )	在庫品1日目当日出荷可能	AUY8-25
150円 ( 165円 )	在庫品1日目当日出荷可能	AUY8-30
180円 ( 198円 )	在庫品1日目当日出荷可能	AUY8-35
180円 ( 198円 )	在庫品1日目当日出荷可能	AUY8-40
240円 ( 264円 )	在庫品1日目当日出荷可能	AUY12-40
270円 ( 297円 )	在庫品1日目当日出荷可能	AUY12-45
110円 ( 121円 )	在庫品1日目当日出荷可能	AWA3-10
110円 ( 121円 )	在庫品1日目当日出荷可能	AWA3-15
110円 ( 121円 )	在庫品1日目当日出荷可能	AWA3-20
140円 ( 154円 )	在庫品1日目当日出荷可能	AWA3-25

基本情報

基本情報

＼RoHS10対応品が新登場／まとめ買いで当社類似品より最大80%割引き！
ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページは「商品ラインナップ」をクリック商品ラインナップ

ご注意

本製品は10個単位の数量にてご購入可能です。10の倍数で、ご注文数量をご入力ください。※最小注文数量（20個～）
ステンレス鋼ばねですが磁性がございます。ご注意ください。
ご注文数量が200個以上の場合、数量過多で納品されることがございます。予めご了承ください。
当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

【エコノミーシリーズ】 RoHS対応引張りばね極軽荷重・軽荷重タイプのレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品【エコノミーシリーズ】 RoHS対応引張りばね極軽荷重・軽荷重タイプ	【エコノミーシリーズ】 RoHS対応引張りばね軽中荷重・中荷重・中重荷重タイプ	【エコノミーシリーズ】 RoHS対応引張りばね重荷重タイプ	【エコノミーシリーズ】 RoHS対応引張りばね重荷重ダブルフックタイプ	引張ばねフック自在タイプ	【クリーン洗浄品】【エコノミーシリーズ】引張りばね極軽荷重・軽荷重タイプ
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	110円-	90円 -	90円 -	210円 -	912円 -	-
通常出荷日	在庫品1日目	在庫品1日目	在庫品1日目	在庫品1日目	在庫品1日目	3日目〜
環境対応	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS非対応
材質証明書	対象	対象	対象	対象	対象	対象
