フランジ付リニアブッシュ ショートタイプ
- 通常単価(税別)
- 840円～4,160円
- 税込単価
- 924円～4,576円
通常出荷日：在庫品1日目～14日目一部当日出荷可能
【23年12月新発売】シングルタイプより全長（L寸）が短いため、L寸方向に省スペースな設計が可能です。
詳細を確認- ミスミ製リニアブッシュは、潤滑ユニットMXを除き、グリース等の潤滑剤に影響のない防錆油を使用してありますが、洗浄・乾燥をした後、 グリースを塗布して使用することを推奨いたします。
- 推奨洗浄方法：超音波洗浄機、もしくは白灯油
- 全長（L寸）が短いため、モーメントが掛かる仕様には適しません。
- 当ページの価格表は23年12月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が252型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
外形図・規格表

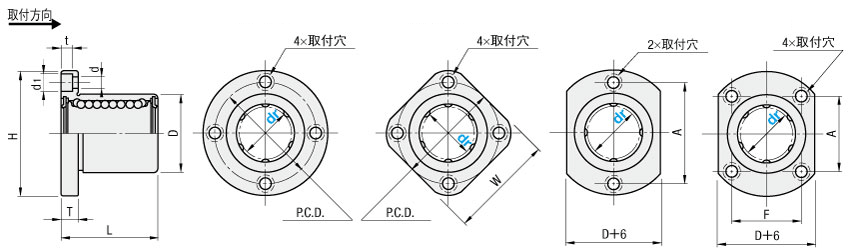

外形図
丸フランジ
角フランジ
二面フランジ
dr＝6～13
dr＝16・20
製品仕様
| Type | 外筒 | ボール | 保持器 | 使用雰囲気温度 | [ A ]付属品 | ||||
| 丸フランジ | 角フランジ | 二面フランジ | [ M ]材質 | [ H ]硬度 | [ S ]表面処理 | [ M ] 材質 | [ M ]材質 | ||
| LHFRT | LHFST | LHFCT | SUJ2相当 | 58HRC〜 | − | SUJ2相当 | 樹脂(ジュラコンM90相当) | −20〜 80℃ | シール[ M ]材質 ニトリルゴム |
| LHFRTM | LHFSTM | LHFCTM | 無電解ニッケルメッキ | SUS440C相当 | |||||
＊D部とフランジ取付面d側の直角度
[ ! ]使用上の注意は>>こちらを参照してください。[ ! ]フランジ型高さ調整スペーサは>>こちらからお選びいただけます。
[ ! ]納入時に防錆油が塗布されています。
[ ! ]ガイド部が短いため、モーメントが掛かる仕様には適しません。
規格表
LHFCT12L (Lタイプグリース入り)dr | D許容差 | L | H | T | d | d1 | t | P.C.D. | W | F | A | 偏芯 (mm) | ボール | ＊ | 基本定格荷重 | 質量(g) | |||||||
許容差 | 表面処理 | 表面処理 | 許容差 | 条列 | 直角度 | C(動)N | Co(静)N | 丸フランジ | 角フランジ | 二面フランジ | |||||||||||||
なし | あり | ||||||||||||||||||||||
6 | 0 −0.009 | 12 | 0 | 0 | 16 | ±0.3 | 28 | 5 | 3.5 | 6 | 3.1 | 20 | 22 | − | 20 | 0.012 | 4 | 0.012 | 113 | 155 | 22 | 16 | 19 |
8 | 15 | −0.013 | −0.018 | 20 | 32 | 24 | 25 | − | 24 | 155 | 226 | 35 | 27 | 31 | |||||||||
10 | 19 | 0 −0.016 | 0 −0.021 | 25 | 40 | 6 | 4.5 | 7.5 | 4.1 | 29 | 30 | − | 29 | 254 | 359 | 67 | 47 | 59 | |||||
12 | 21 | 42 | 32 | 32 | − | 32 | 317 | 407 | 64 | 45 | 56 | ||||||||||||
13 | 23 | 43 | 33 | 34 | − | 33 | 320 | 413 | 78 | 62 | 71 | ||||||||||||
16 | 28 | 30 | 48 | 38 | 37 | 22 | 31 | 582 | 724 | 107 | 91 | 99 | |||||||||||
20 | 0 −0.010 | 32 | 0 −0.019 | 0 −0.025 | 35 | 54 | 8 | 5.5 | 9 | 5.1 | 43 | 42 | 24 | 36 | 0.015 | 5 | 0.015 | 777 | 1034 | 164 | 129 | 151 | |
[ ! ]使用上の注意は>>こちらを参照してください。[ ! ]フランジ型高さ調整スペーサは>>こちらからお選びいただけます。
[ ! ]納入時に防錆油が塗布されています。
[ ! ]ガイド部が短いため、モーメントが掛かる仕様には適しません。
グリース塗布
以下グリースを選択していただくことで、グリース塗布付きに変更することができます。
[ ! ]出荷日・価格については こちら
[ ! ]シールなしTypeにはグリース塗布選択はできません。
以下グリースを選択していただくことで、グリース塗布付きに変更することができます。
| 種類 | 製品名 | 主な特長 |
| Aタイプ | アルバニアグリースS2(昭和シェル石油製） | さまざまなグリース潤滑箇所に適する工業用万能グリースです。 |
| Yタイプ | AFF（THK製） | 発塵量が少なく、また安定した転がり抵抗値、耐フレッチング性に優れたグリースです。 |
| Gタイプ | LG2（日本精工製） | 発塵量が少なく、また耐摩耗性、防錆性に優れたグリースです。 |
| Lタイプ | ET-100K（協同油脂製） | 耐熱・酸化安定性に優れています。また付着・粘着力に優れており、飛散・漏洩が少ないです。 |
| Hタイプ | FGL（Lubriplate®） | 食品・飲料・医薬品の加工・詰込装置等の潤滑に適しています。（NSF H-1登録No.043534） |
[ ! ]シールなしTypeにはグリース塗布選択はできません。
グリース性能表(参考値）
| 項目 | 条件 | 単位 | 測定方法 | Aタイプ | Yタイプ | Gタイプ | Lタイプ | Hタイプ |
| 増ちょう剤 | − | − | − | リチウム系 | リチウム系 | リチウム系 | 芳香族ジウレア | アルミニウム複合石鹸 |
| 基油 | − | − | − | 鉱油 | 高級合成油 | 鉱油＋合成炭化水素油 | エーテル系合成油 | USPホワイト油 |
| 基油 動粘度 | 40℃ | mm2/s | JIS K2220 23 | 131 | 100 | 32 | − | 105（ASTMD-445） |
| 100℃ | 12.2 | − | 5.4 | − | 11.5（ASTMD-445） | |||
| 混和ちょう度 | − | − | JIS K2220 7 | 283 | 315 | 199 | 280 | 310（ASTMD-217） |
| 滴点 | − | ℃ | JIS K2220 8 | 181 | 220 | 201 | 260＜ | 238（ASTMD-217） |
| 蒸発量 | 99℃×22hr | wt% | JIS K2220 10 | 0.2 | 0.7 | 1.4 | − | 0.27（ASTMD−972） |
| 離油度 | 100℃×24hr | wt% | JIS K2220 11 | 2.4 | 2.6 | 0.8 | 1.2 | 2.1（ASTMD−1742） |
| 使用温度 | 大気中 | ℃ | − | ‐25～120 | ‐40～120 | −20～70 | −40～200 | −12～177 |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
950円 ( 1,045円 ) | 在庫品1日目当日出荷可能 |
1,450円 ( 1,595円 ) | 14日目 |
2,450円 ( 2,695円 ) | 14日目 |
2,450円 ( 2,695円 ) | 14日目 |
2,450円 ( 2,695円 ) | 14日目 |
2,450円 ( 2,695円 ) | 14日目 |
950円 ( 1,045円 ) | 在庫品1日目当日出荷可能 |
1,450円 ( 1,595円 ) | 14日目 |
2,450円 ( 2,695円 ) | 14日目 |
2,450円 ( 2,695円 ) | 14日目 |
2,450円 ( 2,695円 ) | 14日目 |
2,450円 ( 2,695円 ) | 14日目 |
980円 ( 1,078円 ) | 在庫品1日目当日出荷可能 |
1,480円 ( 1,628円 ) | 14日目 |
2,480円 ( 2,728円 ) | 14日目 |
2,480円 ( 2,728円 ) | 14日目 |
2,480円 ( 2,728円 ) | 14日目 |
2,480円 ( 2,728円 ) | 14日目 |
1,040円 ( 1,144円 ) | 在庫品1日目当日出荷可能 |
1,940円 ( 2,134円 ) | 14日目 |
3,140円 ( 3,454円 ) | 14日目 |
3,140円 ( 3,454円 ) | 14日目 |
3,140円 ( 3,454円 ) | 14日目 |
3,140円 ( 3,454円 ) | 14日目 |
1,120円 ( 1,232円 ) | 在庫品1日目当日出荷可能 |
2,020円 ( 2,222円 ) | 14日目 |
3,220円 ( 3,542円 ) | 14日目 |
3,220円 ( 3,542円 ) | 14日目 |
3,220円 ( 3,542円 ) | 14日目 |
3,220円 ( 3,542円 ) | 14日目 |
1,290円 ( 1,419円 ) | 在庫品1日目当日出荷可能 |
2,190円 ( 2,409円 ) | 14日目 |
3,390円 ( 3,729円 ) | 14日目 |
3,390円 ( 3,729円 ) | 14日目 |
3,390円 ( 3,729円 ) | 14日目 |
3,390円 ( 3,729円 ) | 14日目 |
1,530円 ( 1,683円 ) | 在庫品1日目当日出荷可能 |
2,430円 ( 2,673円 ) | 14日目 |
3,630円 ( 3,993円 ) | 14日目 |
3,630円 ( 3,993円 ) | 14日目 |
3,630円 ( 3,993円 ) | 14日目 |
3,630円 ( 3,993円 ) | 14日目 |
1,290円 ( 1,419円 ) | 在庫品1日目当日出荷可能 |
1,790円 ( 1,969円 ) | 14日目 |
2,790円 ( 3,069円 ) | 14日目 |
2,790円 ( 3,069円 ) | 14日目 |
2,790円 ( 3,069円 ) | 14日目 |
2,790円 ( 3,069円 ) | 14日目 |
1,290円 ( 1,419円 ) | 在庫品1日目当日出荷可能 |
1,790円 ( 1,969円 ) | 14日目 |
2,790円 ( 3,069円 ) | 14日目 |
2,790円 ( 3,069円 ) | 14日目 |
2,790円 ( 3,069円 ) | 14日目 |
2,790円 ( 3,069円 ) | 14日目 |
1,320円 ( 1,452円 ) | 在庫品1日目当日出荷可能 |
1,820円 ( 2,002円 ) | 14日目 |
2,820円 ( 3,102円 ) | 14日目 |
2,820円 ( 3,102円 ) | 14日目 |
2,820円 ( 3,102円 ) | 14日目 |
2,820円 ( 3,102円 ) | 14日目 |
詳細情報
基本情報
【23年12月新発売】
シングルタイプより全長（L寸）が短いため、L寸方向に省スペースな設計が可能です。
ご注意
- ミスミ製リニアブッシュは、潤滑ユニットMXを除き、グリース等の潤滑剤に影響のない防錆油を使用してありますが、洗浄・乾燥をした後、 グリースを塗布して使用することを推奨いたします。
- 推奨洗浄方法：超音波洗浄機、もしくは白灯油
- 全長（L寸）が短いため、モーメントが掛かる仕様には適しません。
- 当ページの価格表は23年12月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
価格表
・下表の価格表は23年12月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
dr | ￥基準単価 | |||||
丸フランジ | 角フランジ | 二面フランジ | ||||
LHFRT | LHFRTM | LHFST | LHFSTM | LHFCT | LHFCTM | |
6 | 840 | 1,120 | 910 | 1,220 | 950 | 1,290 |
8 | 840 | 1,120 | 910 | 1,220 | 950 | 1,290 |
10 | 870 | 1,160 | 950 | 1,260 | 980 | 1,320 |
12 | 930 | 1,240 | 1,010 | 1,350 | 1,040 | 1,400 |
13 | 1,020 | 1,360 | 1,090 | 1,490 | 1,120 | 1,530 |
16 | 1,160 | 1,580 | 1,270 | 1,710 | 1,290 | 1,740 |
20 | 1,400 | 1,910 | 1,530 | 2,060 | 1,530 | 2,060 |
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
[ ! ]表示数量超えはWOSにてご確認ください。
| 数量区分 | 標準対応 | 個別対応 | |
| 小口 | 大口 | ||
| 数 量 | 1〜34 | 35〜100 | 101～ |
| 値引率 | 基準単価 | 10% | 14% |
| 出荷日 | 通常 | お見積り | |
概要・仕様
■全長・許容荷重比較
＊比較のためシングルタイプの数値を1としています。
| 形式 | 全長（L寸） | 基本動定格荷重 | 基本静定格荷重 | 静的許容モーメント |
| ショート | 0.8 | 0.7 | 0.6 | 約0.6 |
| シングル | 1 | 1 | 1 | 1 |
| ミドル | 1.5 | 1.4 | 1.3 | 約4.3 |
| ダブル | 1.9 | 1.6 | 2 | 約6 |
| ロング | 2.8 | 1.6 | 2 | 約21 |
フランジ付リニアブッシュ ショートタイプのレビュー
治具のスライド機構
2
2.02025/02/14
某有名他社製よりもL寸が短い為購入しました。
2個購入しましたが、どちらも初期から動きがゴロゴロして滑らかではありません...もっと読む
ミスミからのコメント
貴重なご意見ありがとうございます。ショートタイプにより官能的に摺動影響が出やすくなっております。追加での品質改善に努めてまいります。
0人が参考にしています。
