【クリーン洗浄品】位置決めピン高耐食ステンレス大頭フラットおねじ

chemSHERPA対応品あり

通常単価(税別): -

税込単価: -

通常出荷日：6日目

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いずれも標準型番で1個からご...

詳細を確認

【新材質】2026年2月より高強度ステンレス（55HRC～）、SUS316Lを追加しました！
洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。
おねじタイプ：ねじ部に逃げ溝をご希望の場合、追加工「NNC」をご指定下さい。
当ページの価格表は26年1月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

詳細を確認

よく一緒に見られています

ミスミ

【クリーン洗浄品】マーカーピン　六角穴付タイプ

通常出荷日：5 日目

よく一緒に見られています

ミスミ

【クリーン洗浄品】位置決めピン高耐食ステンレス大頭フラット圧入

通常出荷日：6 日目

未確定：候補が276型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

外形図・規格表
型番リスト
詳細情報

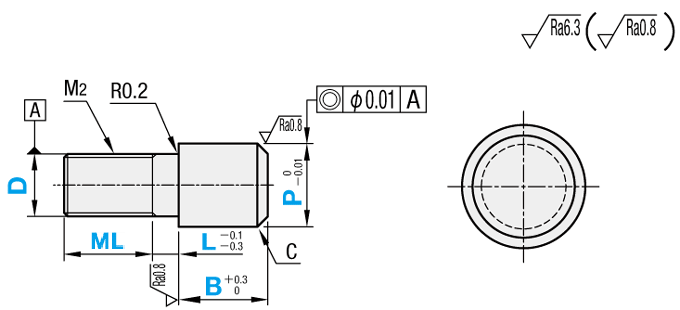

外形図・規格表

●おねじ

[ ! ]B＞20mmの場合、P寸公差0－0.02となります。
[ ! ]SUS316LはD部の任意の箇所に識別用の溝がつきます。

[ M ]材質	[ H ]硬度	おねじ				洗浄方法
		D公差
		g6	h7	g6	h7	洗浄方法	洗浄環境	梱包形態	梱包環境
		P寸・L寸・B寸指定タイプ		P寸・L寸・B寸・ML寸指定タイプ
高硬度ステンレス*	35HRC〜	SL-AFPFNA	SL-AFPFHNA	SL-AFPFNAL	SL-AFPFHNAL	脱脂洗浄	一般環境	防錆梱包	一般環境
		SH-AFPFNA	SH-AFPFHNA	SH-AFPFNAL	SH-AFPFHNAL	精密洗浄	クラス1000	脱気2重梱包	クラス１0
		SHD-AFPFNA	SHD-AFPFHNA	SHD-AFPFNAL	SHD-AFPFHNAL	電解研磨＋精密洗浄
高強度ステンレス	55HRC〜	SL-ZFPFNA	SL-ZFPFHNA	SL-ZFPFNAL	SL-ZFPFHNAL	脱脂洗浄	一般環境	防錆梱包	一般環境
		SH-ZFPFNA	SH-ZFPFHNA	SH-ZFPFNAL	SH-ZFPFHNAL	精密洗浄	クラス1000	脱気2重梱包	クラス１0
		SHD-ZFPFNA	SHD-ZFPFHNA	SHD-ZFPFNAL	SHD-ZFPFHNAL	電解研磨＋精密洗浄
SUS316L	－	SL-XFPFNA	SL-XFPFHNA	SL-XFPFNAL	SL-XFPFHNAL	脱脂洗浄	一般環境	防錆梱包	一般環境
		SH-XFPFNA	SH-XFPFHNA	SH-XFPFNAL	SH-XFPFHNAL	精密洗浄	クラス1000	脱気2重梱包	クラス１0
		SHD-XFPFNA	SHD-XFPFHNA	SHD-XFPFNAL	SHD-XFPFHNAL	電解研磨＋精密洗浄

[ ! ]*径がØ10を超える場合、中心硬度が30HRC～となる場合があります。
[ ! ]梱包はご注文数量単位で行います。（例）20個ご注文の場合、1梱包（20個入り）となります。
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に

詳細図を記載しておりますので、ご確認ください。

■塩水噴霧試験結果(オーステナイト系)

	高硬度ステンレス (35HRC～)	SUS316L	SUS304
試験前
24hr
48hr
168hr

試験方法：JISZ2371:2015 塩水噴霧試験方法に準ずる

■塩水噴霧試験結果(マルテンサイト系)

	高強度ステンレス (55HRC～)	SUS440C相当	SKS3相当(参考)
試験前
24hr
48hr
168hr	－	－	－

■せん断試験結果

材質	せん断荷重	硬度
高強度ステンレス	33kN	55HRC～
高硬度ステンレス	26kN	35HRC～
SUS304	20kN	10～20HRC
SKS3相当	33kN	60～63HRC
SUS440C	31kN	50～55HRC

※治具に位置決めピン(JPBB6-8と同サイズ)をセットして、
万能試験機で負荷をかけせん断時の荷重を測定

・イメージ図

規格表

型式			P		L		B		ML8
		−		−		−		−
type	D
SL-AFPFNA	5	-	P7.80	-	L8	-	B4.0
SH-AFPFHNA	8	-	P10.00	-	L6	-	B6.0
SHD-AFPFNAL	6	-	P8.00	-	L5	-	B9.5	-	ML8

■公差

D又はP	g6	h7
1.00～3.00	－0.002 －0.008	0 －0.010
3.01～6.00	－0.004 －0.012	0 －0.012
6.01～10.00	－0.005 －0.014	0 －0.015
10.01～18.00	－0.006 －0.017	0 －0.018
18.01～25.50	－0.007 －0.020	0 －0.021

■P寸・L寸・B寸指定タイプ

型式				P 指定0.01mm単位	L 指定1mm単位	B 指定0.1mm単位	ML (M₂x1.5)	C	M₂ (並目)	＊締付トルク N・cm
Type			D	P 指定0.01mm単位	L 指定1mm単位	B 指定0.1mm単位	ML (M₂x1.5)	C	M₂ (並目)	＊締付トルク N・cm
高硬度ステンレス（35HRC～）	高強度ステンレス（55HRC～）	SUS316L	3	3.50～8.00	0～12	2.0～20.0	4.5	0.5	M3	147
SL-AFPFNA(g6)	SL-ZFPFNA(g6)	SL-XFPFNA(g6)	4	4.50～9.00	0～12	2.0～30.0	6	1.0	M4	333
SH-AFPFNA(g6)	SH-ZFPFNA(g6)	SH-XFPFNA(g6)	5	5.50～10.00	0～15		7.5		M5	676
SHD-AFPFNA(g6)	SHD-ZFPFNA(g6)	SHD-XFPFNA(g6)	6	6.50～12.00			9		M6	1156
			8	8.50～15.00			12		M8	2803
SL-AFPFHNA(h7)	SL-ZFPFHNA(h7)	SL-XFPFHNA(h7)	10	10.50～16.00	0～20		15		M10	5557
SH-AFPFHNA(h7)	SH-ZFPFHNA(h7)	SH-XFPFHNA(h7)	12	12.50～17.50			18		M12	9702
SHD-AFPFHNA(h7)	SHD-ZFPFHNA(h7)	SHD-XFPFHNA(h7)	16	17.00～25.00		5.0～30.0	24		M16	24108
			20	22.00～25.50		5.0～30.0	30		M20	46942

[ ! ]L＜Pitch×2の場合、不完全ねじ部（Pitch×2）はMLに含まれます。並目ねじPitch寸法>>P.2500　[ ! ]全ねじ形状をご希望の場合、L＝0かつ追加工NNCをご指定ください。
[ ! ]高強度ステンレスはD寸12mm以下に適用となります。
*締付トルク（参考値）は、技術データ>>こちらの締付トルクの強度区分（10.9）になります。ゆるみ止め剤もしくはスプリングワッシャ使用時は該当しません。

■P寸・L寸・B寸・ML寸指定タイプ

型式				P 指定0.01mm単位	L 指定1mm単位	B 指定0.1mm単位	ML 指定1mm単位	C	M₂ (並目)	＊締付トルク N・cm
Type			D	P 指定0.01mm単位	L 指定1mm単位	B 指定0.1mm単位	ML 指定1mm単位	C	M₂ (並目)	＊締付トルク N・cm
高硬度ステンレス（35HRC～）	高強度ステンレス（55HRC～）	SUS316L	3	3.50～8.00	0～12	2.0～20.0	3～9	0.5	M3	147
SL-AFPFNAL(g6)	SL-ZFPFNAL(g6)	SL-XFPFNAL(g6)	4	4.50～9.00	0～12	2.0～30.0	4～12	1.0	M4	333
SH-AFPFNAL(g6)	SH-ZFPFNAL(g6)	SH-XFPFNAL(g6)	5	5.50～10.00	0～15		5～15		M5	676
SHD-AFPFNAL(g6)	SHD-ZFPFNAL(g6)	SHD-XFPFNAL(g6)	6	6.50～12.00			6～18		M6	1156
			8	8.50～15.00			8～24		M8	2803
SL-AFPFHNAL(h7)	SL-ZFPFHNAL(h7)	SL-XFPFHNAL(h7)	10	10.50～16.00	0～20		10～30		M10	5557
SH-AFPFHNAL(h7)	SH-ZFPFHNAL(h7)	SH-XFPFHNAL(h7)	12	12.50～17.50			12～30		M12	9702
SHD-AFPFHNAL(h7)	SHD-ZFPFHNAL(h7)	SHD-XFPFHNAL(h7)	16	17.00～25.00		5.0～30.0	16～40		M16	24108
			20	22.00～25.50		5.0～30.0	20～40		M20	46942

追加工

型式	-	P	-	L	-	B	-	ML	-	(CN・RAC・LAC・・・ctc）
SL-AFPFHNA8	-	P9.98	-	L9	-	B6.0	-			CN
SH-AFPFNAL6	-	P5.78	-	L3	-	B9.1	-	ML6	-	LAC

日目出荷

[ NG ]ストーク適用不可

追加工
コード

追加工内容

適用条件

指定例

\/1Code

C面取りサイズを変更

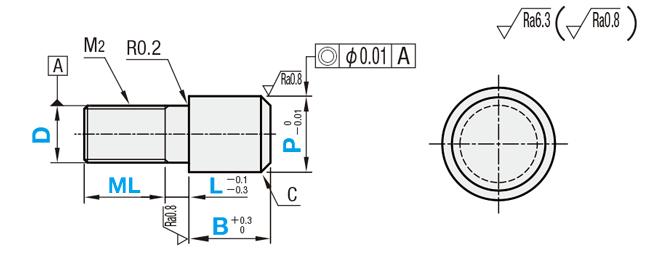

位置決めピン　高硬度ステンレス　大頭フラット　－おねじ－:関連画像

P寸部C面取りをC0.5以下に変更します。
[ NG ]D寸部には適用しません。

SL-AFPFHNA8-P9.98-L9-B6.0-CN

無料

RAC

六角穴を追加

[ ! ]S+3≦P-2　[ ! ]D≧6に適用
[ ! ]LAC併用不可

D	適用寸法	六角穴寸法
D	B	S	e
6～7	6.5～	3	2
8～9	7.0～	4	2.5
10～11	8.0～	5	3
12～15	9.0～	6	4
16～19	20.0～	6	4
20	20.0～	6	4

SL-AFPFHNA8-P9.98-L9-B6.0-RAC

600

LAC

レンチ穴を追加

[ ! ]ダイヤ形状のレンチ穴は、ダイヤ面に対し
垂直にあきますが、方向は任意となります。

[ ! ]D≧6に適用
[ ! ]RACとの併用不可

適用寸法		レンチ穴寸法
P	B	Q
～9.99	5.0～ 9.9	2
～9.99	10.0～30.0	2.5
10.00～	5.0～ 7.9	2
	8.0～11.9	2.5
	12.0～30.0	3.5

SL-AFPFHNA8-P9.98-L9-B6.0-LAC

300

NNC

ねじ元にニゲを追加

[ ! ]L=0の場合に適用

SL-AFPFHNA8-P9.98-L0-B6.0-NNC

100

PM/PP
PG/PH

P寸の公差を変更

[ NG ]B＞20適用不可
[ ! ]数量スライド適用します

指定	公差
PM	m6
PP	p6
PG	g6
PH	h7

SL-AFPFHNA8-P9.98-L9-B6.0-PH

100

洗浄工程

	※材質がステンレスの場合、アルカリ系温水洗浄となることがあります。
・脱脂洗浄（型式：SL-□□）	※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。

作業環境：一般環境

脱脂洗浄

炭化水素系洗浄※
Ro水洗浄
中性洗剤洗浄

ジェット水洗

高圧ジェット水洗(Ro水)
後に純水(10MΩ・cm)で
洗浄

乾燥

エアブロー(オイルフリー)
使用

防錆梱包

防錆袋使用

・精密洗浄（型式：SH-□□）※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。

作業環境：クラス1000

作業環境：クラス10

脱脂洗浄

炭化水素系洗浄※
Ro水洗浄
中性洗剤洗浄

ジェット水洗

高圧ジェット水洗(Ro水)
後に純水(10MΩ・cm)で
洗浄

温純水洗い

温純水(13MΩ・cm)使用

乾燥

窒素ブロー使用

脱気2重梱包

クリーンベンチ(クラス10)
で実施

・電解研磨+精密洗浄（型式：SHD-□□）

作業環境：クラス1000

作業環境：クラス10

脱脂洗浄

炭化水素系洗浄
Ro水洗浄
中性洗剤洗浄

電解研磨

材質に応じた電解研磨槽
で電解研磨

ジェット水洗

高圧ジェット水洗(Ro水)
後に純水(10MΩ・cm)で
洗浄

温純水洗い

温純水(13MΩ・cm)使用

乾燥

窒素ブロー使用

脱気2重梱包

クリーンベンチ(クラス10)
で実施

商品の形状や材質等によって溶剤や工程が変わることがあります。

梱包例

脱脂洗浄の場合 (TYPE型番：SL-□□）	精密洗浄または電解研磨＋精密洗浄の場合
脱脂洗浄の場合 (TYPE型番：SL-□□）	(TYPE型番：SH-□□・SHD-□□）
	オーステナイト系ステンレス・アルミ材質の場合	鉄・マルテンサイト系ステンレス材質の場合
防錆梱包（1重梱包）	1重目梱包2重目梱包	1重目梱包2重目梱包乾燥剤
一部商品・サイズによっては、梱包形態が異なる場合がございます。	[ ! ]1重目・2重目の梱包とも、脱気されております。	[ ! ]防錆対策として乾燥剤を同封しております。 1梱包につき1つになります。
一部商品・サイズによっては、梱包形態が異なる場合がございます。		[ ! ]防錆対策として乾燥剤を同封しております。 1梱包につき1つになります。

洗浄効果・利用推奨環境

洗浄方法	商品型番	梱包形態	未洗浄品と比べた効果	ご利用環境（目安）	利用シーン・工程
脱脂洗浄	SL-□□	防錆梱包	油分除去	一般環境	通常組立工程
脱脂洗浄	SL-□□	防錆梱包	油分除去	一般環境	バッテリー組立後工程
精密洗浄	SH-□□	脱気２重梱包	油分除去粉塵除去	クリーン環境（クラス10～1,000）	バッテリー組立工程
					液晶関連組立後工程
					車載カメラ組立工程
電解研磨＋精密洗浄	SHD-□□	脱気２重梱包	油分除去粉塵除去アウトガス低減	真空環境クリーン環境（クラス10～1,000）	半導体前工程
					液晶成膜工程
					有機EL前工程

型番リスト

表示件数

型番

SH-AFPFHNA3-P[3.5-8/0.01]-L[0-10/1]-B[2-20/0.1]

SH-AFPFHNA4-P[4.5-8/0.01]-L[0-10/1]-B[2-30/0.1]

SH-AFPFHNA5-P[5.5-10/0.01]-L[0-10/1]-B[2-30/0.1]

SH-AFPFHNA6-P[6.5-12/0.01]-L[0-10/1]-B[2-30/0.1]

SH-AFPFHNA8-P[8.5-15/0.01]-L[0-10/1]-B[2-30/0.1]

SH-AFPFHNA10-P[10.5-16/0.01]-L[0-20/1]-B[2-30/0.1]

SH-AFPFHNA12-P[12.5-17.5/0.01]-L[0-20/1]-B[2-30/0.1]

SH-AFPFHNA16-P[17-25/0.01]-L[0-20/1]-B[5-30/0.1]

SH-AFPFHNA20-P[22-25.5/0.01]-L[0-20/1]-B[5-30/0.1]

SH-AFPFHNAL3-P[3.5-8/0.01]-L[0-12/1]-B[2-20/0.1]-ML[3-9/1]

SH-AFPFHNAL4-P[4.5-9/0.01]-L[0-12/1]-B[2-30/0.1]-ML[4-12/1]

SH-AFPFHNAL5-P[5.5-10/0.01]-L[0-15/1]-B[2-30/0.1]-ML[5-15/1]

SH-AFPFHNAL6-P[6.5-12/0.01]-L[0-15/1]-B[2-30/0.1]-ML[6-18/1]

SH-AFPFHNAL8-P[8.5-15/0.01]-L[0-15/1]-B[2-30/0.1]-ML[8-24/1]

SH-AFPFHNAL10-P[10.5-16/0.01]-L[0-20/1]-B[2-30/0.1]-ML[10-30/1]

SH-AFPFHNAL12-P[12.5-17.5/0.01]-L[0-20/1]-B[2-30/0.1]-ML[12-30/1]

SH-AFPFHNAL16-P[17-25/0.01]-L[0-20/1]-B[5-30/0.1]-ML[16-40/1]

SH-AFPFHNAL20-P[22-25.5/0.01]-L[0-20/1]-B[5-30/0.1]-ML[20-40/1]

SH-AFPFNA3-P[3.5-8/0.01]-L[0-10/1]-B[2-20/0.1]

SH-AFPFNA4-P[4.5-9/0.01]-L[0-10/1]-B[2-30/0.1]

SH-AFPFNA5-P[5.5-8/0.01]-L[0-10/1]-B[2-30/0.1]

SH-AFPFNA6-P[6.5-12/0.01]-L[0-10/1]-B[2-30/0.1]

SH-AFPFNA8-P[8.5-15/0.01]-L[0-10/1]-B[2-30/0.1]

SH-AFPFNA10-P[10.5-16/0.01]-L[0-20/1]-B[2-30/0.1]

SH-AFPFNA12-P[12.5-17.5/0.01]-L[0-20/1]-B[2-30/0.1]

SH-AFPFNA16-P[17-25/0.01]-L[0-20/1]-B[5-30/0.1]

SH-AFPFNA20-P[22-25.5/0.01]-L[0-20/1]-B[5-30/0.1]

SH-AFPFNAL3-P[3.5-8/0.01]-L[0-12/1]-B[2-20/0.1]-ML[3-9/1]

SH-AFPFNAL4-P[4.5-9/0.01]-L[0-12/1]-B[2-30/0.1]-ML[4-12/1]

SH-AFPFNAL5-P[5.5-10/0.01]-L[0-15/1]-B[2-30/0.1]-ML[5-15/1]

SH-AFPFNAL6-P[6.5-12/0.01]-L[0-15/1]-B[2-30/0.1]-ML[6-18/1]

SH-AFPFNAL8-P[8.5-15/0.01]-L[0-15/1]-B[2-30/0.1]-ML[8-24/1]

SH-AFPFNAL10-P[10.5-16/0.01]-L[0-20/1]-B[2-30/0.1]-ML[10-30/1]

SH-AFPFNAL12-P[12.5-17.5/0.01]-L[0-20/1]-B[2-30/0.1]-ML[12-30/1]

SH-AFPFNAL16-P[17-25/0.01]-L[0-20/1]-B[5-30/0.1]-ML[16-40/1]

SH-AFPFNAL20-P[22-25.5/0.01]-L[0-20/1]-B[5-30/0.1]-ML[20-40/1]

SH-XFPFHNA3-P[3.5-8/0.01]-L[0-10/1]-B[2-20/0.1]

SH-XFPFHNA4-P[4.5-8/0.01]-L[0-10/1]-B[2-30/0.1]

SH-XFPFHNA5-P[5.5-10/0.01]-L[0-10/1]-B[2-30/0.1]

SH-XFPFHNA6-P[6.5-12/0.01]-L[0-10/1]-B[2-30/0.1]

SH-XFPFHNA8-P[8.5-15/0.01]-L[0-10/1]-B[2-30/0.1]

SH-XFPFHNA10-P[10.5-16/0.01]-L[0-20/1]-B[2-30/0.1]

SH-XFPFHNA12-P[12.5-17.5/0.01]-L[0-20/1]-B[2-30/0.1]

SH-XFPFHNAL3-P[3.5-8/0.01]-L[0-12/1]-B[2-20/0.1]-ML[3-9/1]

SH-XFPFHNAL4-P[4.5-9/0.01]-L[0-12/1]-B[2-30/0.1]-ML[4-12/1]

SH-XFPFHNAL5-P[5.5-10/0.01]-L[0-15/1]-B[2-30/0.1]-ML[5-15/1]

SH-XFPFHNAL6-P[6.5-12/0.01]-L[0-15/1]-B[2-30/0.1]-ML[6-18/1]

SH-XFPFHNAL8-P[8.5-15/0.01]-L[0-15/1]-B[2-30/0.1]-ML[8-24/1]

SH-XFPFHNAL10-P[10.5-16/0.01]-L[0-20/1]-B[2-30/0.1]-ML[10-30/1]

SH-XFPFHNAL12-P[12.5-17.5/0.01]-L[0-20/1]-B[2-30/0.1]-ML[12-30/1]

SH-XFPFNA3-P[3.5-8/0.01]-L[0-10/1]-B[2-20/0.1]

SH-XFPFNA4-P[4.5-9/0.01]-L[0-10/1]-B[2-30/0.1]

SH-XFPFNA5-P[5.5-10/0.01]-L[0-10/1]-B[2-30/0.1]

SH-XFPFNA6-P[6.5-12/0.01]-L[0-10/1]-B[2-30/0.1]

SH-XFPFNA8-P[8.5-15/0.01]-L[0-10/1]-B[2-30/0.1]

SH-XFPFNA10-P[10.5-16/0.01]-L[0-20/1]-B[2-30/0.1]

SH-XFPFNA12-P[12.5-17.5/0.01]-L[0-20/1]-B[2-30/0.1]

SH-XFPFNAL3-P[3.5-8/0.01]-L[0-12/1]-B[2-20/0.1]-ML[3-9/1]

SH-XFPFNAL4-P[4.5-9/0.01]-L[0-12/1]-B[2-30/0.1]-ML[4-12/1]

SH-XFPFNAL5-P[5.5-10/0.01]-L[0-15/1]-B[2-30/0.1]-ML[5-15/1]

詳細材質

導入側外径 P

(mm)

取付側外径 D

(mm)

取付側公差

洗浄方法

ねじ径M

(mm)

ねじ長さ ML

(mm)

寸法指定タイプ

(mm)

材質証明書：材質

材質証明書：表面処理

RoHS?

最小発注数量

高硬度ステンレス(35HRC～)

3.5 ～ 8

精密洗浄

P寸・L寸・B寸指定

2 ～ 20

0 ～ 10

高硬度ステンレス

1個

高硬度ステンレス(35HRC～)

4.5 ～ 8

精密洗浄

P寸・L寸・B寸指定

2 ～ 30

0 ～ 10

高硬度ステンレス

1個

高硬度ステンレス(35HRC～)

5.5 ～ 10

精密洗浄

P寸・L寸・B寸指定

2 ～ 30

0 ～ 10

高硬度ステンレス

1個

高硬度ステンレス(35HRC～)

6.5 ～ 12

精密洗浄

P寸・L寸・B寸指定

2 ～ 30

0 ～ 10

高硬度ステンレス

1個

高硬度ステンレス(35HRC～)

8.5 ～ 15

精密洗浄

P寸・L寸・B寸指定

2 ～ 30

0 ～ 10

高硬度ステンレス

1個

高硬度ステンレス(35HRC～)

10.5 ～ 16

精密洗浄

P寸・L寸・B寸指定

2 ～ 30

0 ～ 20

高硬度ステンレス

1個

高硬度ステンレス(35HRC～)

12.5 ～ 17.5

精密洗浄

P寸・L寸・B寸指定

2 ～ 30

0 ～ 20

高硬度ステンレス

1個

高硬度ステンレス(35HRC～)

17 ～ 25

精密洗浄

P寸・L寸・B寸指定

5 ～ 30

0 ～ 20

高硬度ステンレス

1個

高硬度ステンレス(35HRC～)

22 ～ 25.5

精密洗浄

P寸・L寸・B寸指定

5 ～ 30

0 ～ 20

高硬度ステンレス

1個

高硬度ステンレス(35HRC～)

3.5 ～ 8

精密洗浄

3 ～ 9

P寸・L寸・B寸・ML寸指定

2 ～ 20

0 ～ 12

高硬度ステンレス

1個

高硬度ステンレス(35HRC～)

4.5 ～ 9

精密洗浄

4 ～ 12

P寸・L寸・B寸・ML寸指定

2 ～ 30

0 ～ 12

高硬度ステンレス

1個

高硬度ステンレス(35HRC～)

5.5 ～ 10

精密洗浄

5 ～ 15

P寸・L寸・B寸・ML寸指定

2 ～ 30

0 ～ 15

高硬度ステンレス

1個

高硬度ステンレス(35HRC～)

6.5 ～ 12

精密洗浄

6 ～ 18

P寸・L寸・B寸・ML寸指定

2 ～ 30

0 ～ 15

高硬度ステンレス

1個

高硬度ステンレス(35HRC～)

8.5 ～ 15

精密洗浄

8 ～ 24

P寸・L寸・B寸・ML寸指定

2 ～ 30

0 ～ 15

高硬度ステンレス

1個

高硬度ステンレス(35HRC～)

10.5 ～ 16

精密洗浄

10 ～ 30

P寸・L寸・B寸・ML寸指定

2 ～ 30

0 ～ 20

高硬度ステンレス

1個

高硬度ステンレス(35HRC～)

12.5 ～ 17.5

精密洗浄

12 ～ 30

P寸・L寸・B寸・ML寸指定

2 ～ 30

0 ～ 20

高硬度ステンレス

1個

高硬度ステンレス(35HRC～)

17 ～ 25

精密洗浄

16 ～ 40

P寸・L寸・B寸・ML寸指定

5 ～ 30

0 ～ 20

高硬度ステンレス

1個

高硬度ステンレス(35HRC～)

22 ～ 25.5

精密洗浄

20 ～ 40

P寸・L寸・B寸・ML寸指定

5 ～ 30

0 ～ 20

高硬度ステンレス

1個

高硬度ステンレス(35HRC～)

3.5 ～ 8

精密洗浄

P寸・L寸・B寸指定

2 ～ 20

0 ～ 10

高硬度ステンレス

1個

高硬度ステンレス(35HRC～)

4.5 ～ 9

精密洗浄

P寸・L寸・B寸指定

2 ～ 30

0 ～ 10

高硬度ステンレス

1個

高硬度ステンレス(35HRC～)

5.5 ～ 8

精密洗浄

P寸・L寸・B寸指定

2 ～ 30

0 ～ 10

高硬度ステンレス

1個

高硬度ステンレス(35HRC～)

6.5 ～ 12

精密洗浄

P寸・L寸・B寸指定

2 ～ 30

0 ～ 10

高硬度ステンレス

1個

高硬度ステンレス(35HRC～)

8.5 ～ 15

精密洗浄

P寸・L寸・B寸指定

2 ～ 30

0 ～ 10

高硬度ステンレス

1個

高硬度ステンレス(35HRC～)

10.5 ～ 16

精密洗浄

P寸・L寸・B寸指定

2 ～ 30

0 ～ 20

高硬度ステンレス

1個

高硬度ステンレス(35HRC～)

12.5 ～ 17.5

精密洗浄

P寸・L寸・B寸指定

2 ～ 30

0 ～ 20

高硬度ステンレス

1個

高硬度ステンレス(35HRC～)

17 ～ 25

精密洗浄

P寸・L寸・B寸指定

5 ～ 30

0 ～ 20

高硬度ステンレス

1個

高硬度ステンレス(35HRC～)

22 ～ 25.5

精密洗浄

P寸・L寸・B寸指定

5 ～ 30

0 ～ 20

高硬度ステンレス

1個

高硬度ステンレス(35HRC～)

3.5 ～ 8

精密洗浄

3 ～ 9

P寸・L寸・B寸・ML寸指定

2 ～ 20

0 ～ 12

高硬度ステンレス

1個

高硬度ステンレス(35HRC～)

4.5 ～ 9

精密洗浄

4 ～ 12

P寸・L寸・B寸・ML寸指定

2 ～ 30

0 ～ 12

高硬度ステンレス

1個

高硬度ステンレス(35HRC～)

5.5 ～ 10

精密洗浄

5 ～ 15

P寸・L寸・B寸・ML寸指定

2 ～ 30

0 ～ 15

高硬度ステンレス

1個

高硬度ステンレス(35HRC～)

6.5 ～ 12

精密洗浄

6 ～ 18

P寸・L寸・B寸・ML寸指定

2 ～ 30

0 ～ 15

高硬度ステンレス

1個

高硬度ステンレス(35HRC～)

8.5 ～ 15

精密洗浄

8 ～ 24

P寸・L寸・B寸・ML寸指定

2 ～ 30

0 ～ 15

高硬度ステンレス

1個

高硬度ステンレス(35HRC～)

10.5 ～ 16

精密洗浄

10 ～ 30

P寸・L寸・B寸・ML寸指定

2 ～ 30

0 ～ 20

高硬度ステンレス

1個

高硬度ステンレス(35HRC～)

12.5 ～ 17.5

精密洗浄

12 ～ 30

P寸・L寸・B寸・ML寸指定

2 ～ 30

0 ～ 20

高硬度ステンレス

1個

高硬度ステンレス(35HRC～)

17 ～ 25

精密洗浄

16 ～ 40

P寸・L寸・B寸・ML寸指定

5 ～ 30

0 ～ 20

高硬度ステンレス

1個

高硬度ステンレス(35HRC～)

22 ～ 25.5

精密洗浄

20 ～ 40

P寸・L寸・B寸・ML寸指定

5 ～ 30

0 ～ 20

高硬度ステンレス

1個

SUS316L

3.5 ～ 8

精密洗浄

P寸・L寸・B寸指定

2 ～ 20

0 ～ 10

SUS316L

なし

1個

SUS316L

4.5 ～ 8

精密洗浄

P寸・L寸・B寸指定

2 ～ 30

0 ～ 10

SUS316L

なし

1個

SUS316L

5.5 ～ 10

精密洗浄

P寸・L寸・B寸指定

2 ～ 30

0 ～ 10

SUS316L

なし

1個

SUS316L

6.5 ～ 12

精密洗浄

P寸・L寸・B寸指定

2 ～ 30

0 ～ 10

SUS316L

なし

1個

SUS316L

8.5 ～ 15

精密洗浄

P寸・L寸・B寸指定

2 ～ 30

0 ～ 10

SUS316L

なし

1個

SUS316L

10.5 ～ 16

精密洗浄

P寸・L寸・B寸指定

2 ～ 30

0 ～ 20

SUS316L

なし

1個

SUS316L

12.5 ～ 17.5

精密洗浄

P寸・L寸・B寸指定

2 ～ 30

0 ～ 20

SUS316L

なし

1個

SUS316L

3.5 ～ 8

精密洗浄

3 ～ 9

P寸・L寸・B寸・ML寸指定

2 ～ 20

0 ～ 12

SUS316L

なし

1個

SUS316L

4.5 ～ 9

精密洗浄

4 ～ 12

P寸・L寸・B寸・ML寸指定

2 ～ 30

0 ～ 12

SUS316L

なし

1個

SUS316L

5.5 ～ 10

精密洗浄

5 ～ 15

P寸・L寸・B寸・ML寸指定

2 ～ 30

0 ～ 15

SUS316L

なし

1個

SUS316L

6.5 ～ 12

精密洗浄

6 ～ 18

P寸・L寸・B寸・ML寸指定

2 ～ 30

0 ～ 15

SUS316L

なし

1個

SUS316L

8.5 ～ 15

精密洗浄

8 ～ 24

P寸・L寸・B寸・ML寸指定

2 ～ 30

0 ～ 15

SUS316L

なし

1個

SUS316L

10.5 ～ 16

精密洗浄

10 ～ 30

P寸・L寸・B寸・ML寸指定

2 ～ 30

0 ～ 20

SUS316L

なし

1個

SUS316L

12.5 ～ 17.5

精密洗浄

12 ～ 30

P寸・L寸・B寸・ML寸指定

2 ～ 30

0 ～ 20

SUS316L

なし

1個

SUS316L

3.5 ～ 8

精密洗浄

P寸・L寸・B寸指定

2 ～ 20

0 ～ 10

SUS316L

なし

1個

SUS316L

4.5 ～ 9

精密洗浄

P寸・L寸・B寸指定

2 ～ 30

0 ～ 10

SUS316L

なし

1個

SUS316L

5.5 ～ 10

精密洗浄

P寸・L寸・B寸指定

2 ～ 30

0 ～ 10

SUS316L

なし

1個

SUS316L

6.5 ～ 12

精密洗浄

P寸・L寸・B寸指定

2 ～ 30

0 ～ 10

SUS316L

なし

1個

SUS316L

8.5 ～ 15

精密洗浄

P寸・L寸・B寸指定

2 ～ 30

0 ～ 10

SUS316L

なし

1個

SUS316L

10.5 ～ 16

精密洗浄

P寸・L寸・B寸指定

2 ～ 30

0 ～ 20

SUS316L

なし

1個

SUS316L

12.5 ～ 17.5

精密洗浄

P寸・L寸・B寸指定

2 ～ 30

0 ～ 20

SUS316L

なし

1個

SUS316L

3.5 ～ 8

精密洗浄

3 ～ 9

P寸・L寸・B寸・ML寸指定

2 ～ 20

0 ～ 12

SUS316L

なし

1個

SUS316L

4.5 ～ 9

精密洗浄

4 ～ 12

P寸・L寸・B寸・ML寸指定

2 ～ 30

0 ～ 12

SUS316L

なし

1個

SUS316L

5.5 ～ 10

精密洗浄

5 ～ 15

P寸・L寸・B寸・ML寸指定

2 ～ 30

0 ～ 15

SUS316L

なし

1個

通常単価(税別) (税込単価)	通常出荷日	洗浄不要の場合の代替品

- ( - )	6日目	AFPFHNA3
- ( - )	6日目	AFPFHNA4
- ( - )	6日目	AFPFHNA5
- ( - )	6日目	AFPFHNA6
- ( - )	6日目	AFPFHNA8
- ( - )	6日目	AFPFHNA10
- ( - )	6日目	AFPFHNA12
- ( - )	6日目	AFPFHNA16
- ( - )	6日目	AFPFHNA20
- ( - )	6日目	AFPFHNAL3
- ( - )	6日目	AFPFHNAL4
- ( - )	6日目	AFPFHNAL5
- ( - )	6日目	AFPFHNAL6
- ( - )	6日目	AFPFHNAL8
- ( - )	6日目	AFPFHNAL10
- ( - )	6日目	AFPFHNAL12
- ( - )	6日目	AFPFHNAL16
- ( - )	6日目	AFPFHNAL20
- ( - )	6日目	AFPFNA3
- ( - )	6日目	AFPFNA4
- ( - )	6日目	AFPFNA5
- ( - )	6日目	AFPFNA6
- ( - )	6日目	AFPFNA8
- ( - )	6日目	AFPFNA10
- ( - )	6日目	AFPFNA12
- ( - )	6日目	AFPFNA16
- ( - )	6日目	AFPFNA20
- ( - )	6日目	AFPFNAL3
- ( - )	6日目	AFPFNAL4
- ( - )	6日目	AFPFNAL5
- ( - )	6日目	AFPFNAL6
- ( - )	6日目	AFPFNAL8
- ( - )	6日目	AFPFNAL10
- ( - )	6日目	AFPFNAL12
- ( - )	6日目	AFPFNAL16
- ( - )	6日目	AFPFNAL20
- ( - )	6日目	-
- ( - )	6日目	-
- ( - )	6日目	-
- ( - )	6日目	-
- ( - )	6日目	-
- ( - )	6日目	-
- ( - )	6日目	-
- ( - )	6日目	-
- ( - )	6日目	-
- ( - )	6日目	-
- ( - )	6日目	-
- ( - )	6日目	-
- ( - )	6日目	-
- ( - )	6日目	-
- ( - )	6日目	-
- ( - )	6日目	-
- ( - )	6日目	-
- ( - )	6日目	-
- ( - )	6日目	-
- ( - )	6日目	-
- ( - )	6日目	-
- ( - )	6日目	-
- ( - )	6日目	-
- ( - )	6日目	-

基本情報
納期・価格

基本情報

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いずれも標準型番で1個からご注文頂けます。
お客様での洗浄や外注依頼の洗浄が不要となり、手間が削減出来ます。

■洗浄型式

・脱脂洗浄（防錆1重梱包）	：型番SL-□□
・精密洗浄（脱気2重梱包）	：型番SH-□□
・電解研磨＋精密洗浄（脱気2重梱包）	：型番SHD-□□

商品型番	洗浄方法	梱包形態	未洗浄品と比べた効果	ご利用環境（目安）	工程別
SL-□□	脱脂洗浄	防錆梱包	油分除去	一般環境	通常組立工程
					バッテリー組立後工程
SH-□□	精密洗浄	脱気２重梱包	油分除去粉塵除去	クリーン環境（クラス10～1,000）	バッテリー組立工程
					液晶関連組立後工程
					車載カメラ組立工程
SHD-□□	電解研磨＋精密洗浄	脱気２重梱包	油分除去粉塵除去アウトガス低減	真空環境クリーン環境（クラス10～1,000）	半導体前工程
					液晶成膜工程
					有機EL前工程

■ご留意事項
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。

ご注意

【新材質】2026年2月より高強度ステンレス（55HRC～）、SUS316Lを追加しました！
洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。
おねじタイプ：ねじ部に逃げ溝をご希望の場合、追加工「NNC」をご指定下さい。
当ページの価格表は26年1月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

納期・価格

価格表

■P寸・L寸・B寸指定タイプ
・下表の価格表は26年1月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

D	￥基準単価
	高硬度ステンレス(35HRC～)			高強度ステンレス(55HRC～)			SUS316L
	SL-AFPFNA	SH-AFPFNA	SHD-AFPFNA	SL-ZFPFNA	SH-ZFPFNA	SHD-ZFPFNA	SL-XFPFNA	SH-XFPFNA	SHD-XFPFNA
	SL-AFPFHNA	SH-AFPFHNA	SHD-AFPFHNA	SL-ZFPFHNA	SH-ZFPFHNA	SHD-ZFPFHNA	SL-XFPFHNA	SH-XFPFHNA	SHD-XFPFHNA
3	1,640	2,040	2,280	1,490	1,770	2,170	1,160	1,440	1,560
4	1,650	2,050	2,290	1,510	1,790	2,190	1,170	1,450	1,570
5	1,690	2,090	2,330	1,560	1,840	2,240	1,210	1,490	1,610
6	1,760	2,160	2,400	1,660	1,940	2,340	1,280	1,560	1,680
8	1,810	2,210	2,450	1,730	2,010	2,410	1,330	1,610	1,730
10	1,860	2,260	2,500	1,800	2,080	2,480	1,380	1,660	1,780
12	1,890	2,290	2,530	1,840	2,120	2,520	1,410	1,690	1,810
16	2,230	2,630	2,870	－	－	－	－	－	－
20	2,540	2,940	3,180	－	－	－	－	－	－

■P寸・L寸・B寸・ML寸指定タイプ
（表中基準単価はM×1≦ML＜M×1.5の場合。価格算出方法は右表参照）
・下表の価格表は26年1月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

D	￥基準単価
	高硬度ステンレス(35HRC～)			高強度ステンレス(55HRC～)			SUS316L
	SL-AFPFNAL	SH-AFPFNAL	SHD-AFPFNAL	SL-ZFPFNAL	SH-ZFPFNAL	SHD-ZFPFNAL	SL-XFPFNAL	SH-XFPFNAL	SHD-XFPFNAL
	SL-AFPFHNAL	SH-AFPFHNAL	SHD-AFPFHNAL	SL-ZFPFHNAL	SH-ZFPFHNAL	SHD-ZFPFHNAL	SL-XFPFHNAL	SH-XFPFHNAL	SHD-XFPFHNAL
3	1,640	2,040	2,280	1,460	1,620	1,710	1,140	1,300	1,390
4	1,650	2,050	2,290	1,480	1,640	1,730	1,150	1,310	1,400
5	1,690	2,090	2,330	1,520	1,680	1,770	1,180	1,340	1,430
6	1,760	2,160	2,400	1,600	1,760	1,850	1,240	1,400	1,490
8	1,810	2,210	2,450	1,690	1,850	1,940	1,300	1,460	1,550
10	1,860	2,260	2,500	1,760	1,920	2,010	1,350	1,510	1,600
12	1,890	2,290	2,530	1,800	1,960	2,050	1,380	1,540	1,630
16	2,230	2,630	2,870	－	－	－	－	－	－
20	2,540	2,940	3,180	－	－	－	－	－	－

P寸・L寸・B寸・ML寸指定タイプの価格
価格はML長さによって決定します。

ML	￥価格(1円単位切り捨て)
M₂ ×1 ≦ML＜M₂ ×1.5	表中基準単価
M₂ ×1.5≦ML＜M₂ ×2	表中基準単価×1.05
M₂ ×2 ≦ML＜M₂ ×2.5	表中基準単価×1.1
M₂ ×2.5≦ML＜M₂ ×3	表中基準単価×1.15

価格計算例：SL-AFPFNAL10-P12.00-L5-B5-ML20
（ML＝M₂×2） 1,860（SL-AFPFNAL10）×1.1＝2,040円

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応						個別対応
数量区分	小口				大口		大口
数　量	1～4	5～19	20～49	50～100	101～500	501～1000	1001以上
値引率	基準単価	5%	15%	20%	30%	50%	お見積り
出荷日	通常				＋2日	＋4日	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

日目出荷

[ NG ]ストーク適用不可

出荷日については、こちらをご覧ください。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はマニュアルカタログをご覧ください。

【クリーン洗浄品】位置決めピン高耐食ステンレス大頭フラットおねじのレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品【クリーン洗浄品】位置決めピン高耐食ステンレス大頭フラットおねじ	位置決めピン高耐食ステンレス（55・35HRC～/SUS316L）大頭フラットおねじ	【クリーン洗浄品】位置決めピン高耐食ステンレス大頭フラットめねじ	【クリーン洗浄品】位置決めピン高耐食ステンレス大頭フラット圧入	位置決めピン高耐食ステンレス（55・35HRC～/SUS316L）大頭フラットめねじ	【クリーン洗浄品】位置決めピン　大頭フラットタイプ　－おねじ－
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-
通常出荷日	6日目	3日目	6日目	6日目	3日目	3日目〜
特性・用途	クリーン洗浄	該当なし	クリーン洗浄	クリーン洗浄	該当なし	クリーン洗浄
材質	ステンレス	ステンレス	ステンレス	ステンレス	ステンレス	-
基本形状	大頭	大頭	大頭	大頭	大頭	大頭
導入側先端形状	丸	丸	丸	丸	丸	丸
導入側先端タイプ	フラット	フラット	フラット	フラット	フラット	フラット

位置決めピンカテゴリの売れ筋ランキング

通常価格、通常出荷日が表示と異なる場合がございます

技術サポート窓口

メカニカル部品技術窓口

商品の仕様・技術のお問い合わせ

Webお問い合わせフォーム

営業時間：9:00～18:00（土曜日・日曜日・祝日は除く）

※お問い合わせフォームは24時間受付しております。

見積もり・発注後最短当日出荷　新規会員登録で2D・3D CADデータを無料でダウンロード

無料で会員登録

閉じる

比較リスト

回答可能（特定物質なし）	関連する各国主要規制に対応しているため、輸出案件等でも安心してご利用いただけます REACH SVHCおよび中国RoHSで規定される物質は、含有が禁止されるものではないため、特定物質には該当せず、回答可能の選択肢に含まれます（報告義務が発生する可能性がございます）・以下の条件に、いずれも該当する商品です　 - chemSHERPA-AI形式での回答が可能　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用していない
回答不可（調査不可/特定物質あり）	各国主要規制に対応していない（または調査不可）のため、輸出案件等でのご利用は推奨いたしません・以下の条件のうち、いずれかに該当する商品です　 - chemSHERPA-AI形式での回答が不可　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用している
調査中	現在調査中です。調査完了まで今しばらくお待ちください・調査中のため、現時点ではchemSHERPA-AI形式での回答ができない商品です

絞り込み条件

chemSHERPA・RoHS

詳細材質

導入側外径 P(mm)

取付側外径 D(mm)

取付側公差

洗浄方法

ねじ径M(mm)

ねじ長さ ML(mm)

寸法指定タイプ

B(mm)

L(mm)

タイプ

CAD

出荷日

【クリーン洗浄品】位置決めピン 高耐食ステンレス 大頭フラット おねじ

外形図・規格表

規格表

追加工

型番リスト

詳細情報

基本情報

ご注意

納期・価格

価格表

納期

この商品を見た人は、こんな商品も見ています

最近見た商品

位置決めピンカテゴリの売れ筋ランキング

技術サポート窓口

chemSHERPA

【クリーン洗浄品】位置決めピン高耐食ステンレス大頭フラットおねじ
