【エコノミーシリーズ】 RoHS2（10物質）対応 ケーブルキャリア 中荷重タイプ
- 通常単価(税別)
- 3,220円～29,945円
- 税込単価
- 3,542円～32,940円
通常出荷日：在庫品1日目～99日目一部当日出荷可能
ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ
- 本商品はRoHS2（10物質）対応品です。
- ケーブルキャリア本体（10リンク品・1リンク品）と取付ブラケットが部品状態で納入されますので、使用時にリンク連結及び取付ブラケットの組立が必要となります。
※一部組立品もございますが、お客様組立前提の商品となります。
未確定：候補が26,161型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
外形図
外形図
ケーブルキャリア長さ=S/2+K1S = ストローク長さ
R = 曲げ半径
H = 取付け高さ
D = 限界位置時に戻る最小距離
K = π*R+安全余裕値断面図外周開く内周開くクロスバークロスバー
内側高さ22 | 内側高さ25 |
内側高さ35 |
仕切板
内側高さ22
内側高さ25
内側高さ35
| 本体材質 | PA+ガラス繊維 | ||
| 取付ブラケット材質 | |||
| 本体使用温度 | -40~120℃ |
規格表
| 型式 （Type・内側高さA） | - | 内側幅 C | - | 曲げ半径 R | - | リンク数 | - | 仕切板 | - | 仕切板数 |
| E-MPU25 | - | 55 | - | 55 | - | 10 | - | S35 | - | 5 |
| 型式 | ジョイント くし歯板数 | 仕切版 | 仕切版数 | 取付寸法（対応する曲げ半径） | ||||||||||||
| 外側高さ | 内側幅 | 外側幅 | 穴ピッチ | ピッチ | 曲げ半径 | リンク数 | 必要空間 | 質量 | ||||||||
| Type | 内側高さ | B | C | W | E | P | R | （対応長さ） | H | D | K | 高さ HF | Kg/m | |||
| A | ||||||||||||||||
| E－MPU (外周開く) E－MPD (内周開く) | 22 | 28 | 40 | 53 | 26 | 4 | 33 | 35 38 48 75 100 | 10～68 (330mm～2244mm) | S22 | 4～68 | 98 104 124 178 228 | 82 85 95 122 147 | 180 190 220 305 380 | H+25 | 0.54 |
| 50 | 63 | 36 | 5 | 0.56 | ||||||||||||
| 70 | 83 | 56 | 7 | 0.63 | ||||||||||||
| 100 | 113 | 86 | 10 | 0.74 | ||||||||||||
| 25 | 35 | 25 | 41 | 14 | 3 | 45 | 55 75 100 125 150 | 10～68 (450mm～3060mm) | S25 | 4～65 | 145 185 235 285 335 | 118 138 163 188 213 | 265 330 405 485 565 | H+25 | 0.75 | |
| 40 | 56 | 25 | 4 | 0.82 | ||||||||||||
| 55 | 71 | 44 | 6 | 0.87 | ||||||||||||
| 75 | 91 | 64 | 8 | 0.96 | ||||||||||||
| 90 | 106 | 77 | 9 | 1.05 | ||||||||||||
| 100 | 116 | 90 | 10 | 1.11 | ||||||||||||
| 125 | 141 | 112 | 12 | 1.2 | ||||||||||||
| 35 | 49 | 50 | 67 | 30 | 5 | 55 | 65 75 100 125 150 200 | 10～68 (550mm～3740mm) | S35 | 4～65 | 179 199 249 299 349 449 | 145 155 180 205 230 280 | 315 350 425 505 585 740 | H+35 | 0.87 | |
| 75 | 92 | 55 | 7 | 0.97 | ||||||||||||
| 100 | 117 | 80 | 10 | 1.12 | ||||||||||||
| 125 | 142 | 105 | 12 | 1.21 | ||||||||||||
[ ! ] 取付ブラケットの形状はサイズにより異なります
[ ! ] ケーブルキャリア本体（10リンク品・1リンク品）と取付ブラケットが部品状態で納入されますので、使用時にリンク連結及び取付ブラケットの組立が必要となります。
※一部組立品もございますが、お客様組立前提の商品となります。
[ ! ] 本体（リンク）のみ、又は取付ブラケットのみの販売はしておりません。
[ ! ] 仕切板数はリンク数によって選択肢が変わります。
[ ! ] 最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 当社類似品 MPSCS35100-75-20-S | エコノミーシリーズ E-MPU22-50-75-20 | ||
| ケーブル挿入面 | 外周・内周取付共通 | 外側・内側（型式違い） | |
| 曲げ半径(mm) | 75 | 75 | |
| A（内寸縦） | 19 | 22 | |
| Ｂ（外寸高さ） | 25 | 28 | |
| 本体寸法 | Ｃ（内寸横） | 38 | 50 |
| (mm) | Ｗ（外寸幅） | 50 | 63 |
| Ｐ（リンクピッチ） | 30.5 | 33 | |
| 取付高さ(mm) | 175 | 124 | |
| 必要空間高さ(mm) | 185 | 149 | |
| 取付ブラケット | 形状が異なりますのでご確認ください | ||
| 本体使用温度 | -30~100℃ | -40~120℃ | |
| 材質 | 特殊プラスチック | PA+ガラス繊維 | |
概要・仕様
電線・ホースなどの配線内容に応じて、適切なケーブルキャリアを選定してください。
＜選定例＞
外径20mmのケーブルを1本収納する場合：
ケーブルの外径が内部高さの80%未満である必要があるため、
必要な内部高さ H≧20÷0.8＝25mm以上となります。
外径20mmのケーブルを1本収納する場合：
ケーブルの外径が内部高さの80%未満である必要があるため、
必要な内部高さ H≧20÷0.8＝25mm以上となります。

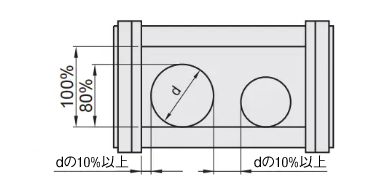

＜仕様選定における5つのポイント＞
① 内部高さの確保：収納するケーブル・ホースの外径が、ケーブルキャリアの内部高さの80%以内に収まるようにしてください。
② 占有率の目安：ケーブルキャリア内に収納する総断面積は、内部高さ × 内部幅の60%以内としてください。
③ 曲げ半径の選定：複数種のケーブルやホースを一緒に収納する場合は、最も大きな最小曲げ半径に合わせてキャリアの曲げ半径を選定してください。
④ 内壁との間隔：ケーブルやホースの外径に対して、キャリアの内壁との間隔は10%以上を確保してください。
⑤ 相互間の間隔：隣り合うケーブル・ホース同士の間隔も、より外径の大きい方の10%以上を空けて配置してください。
ケーブルキャリア長さの計算方法
ケーブルキャリアの固定点は、ストロークの中央に設置することを推奨します。
ケーブルキャリア本体・ケーブル・チューブの必要長が最小限となり、材料コストおよび設置コストを抑えることができます。

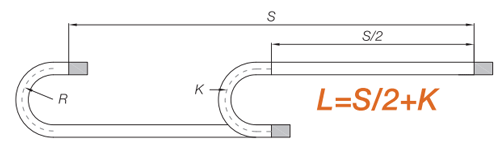

ケーブルキャリアの固定点をストローク中央に設置

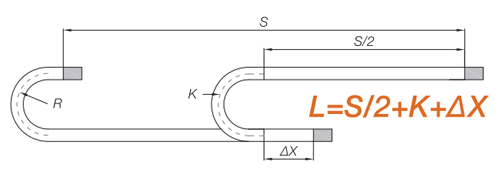

固定点がストローク中央からずれている場合
L = キャリアの必要長さ
S = ストローク長
K = π*R+安全余裕値
R = 曲げ半径
ΔX = 固定点が中央からずれた距離
S = ストローク長
K = π*R+安全余裕値
R = 曲げ半径
ΔX = 固定点が中央からずれた距離

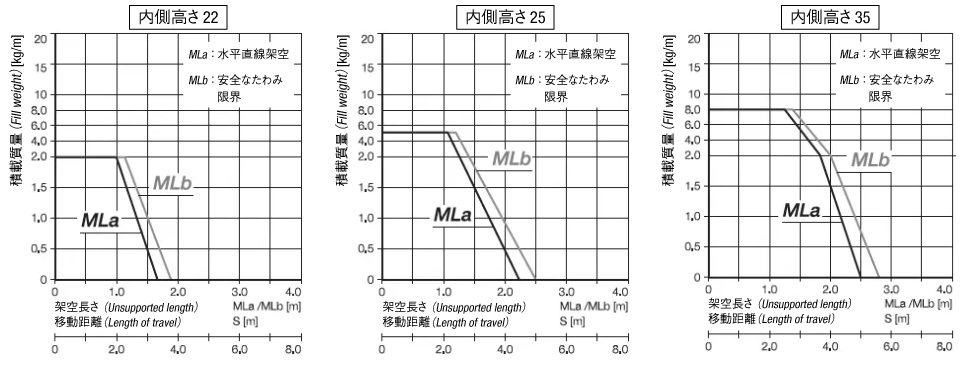

技術データ
| 速度/加速度 MLa | 最大10[m/s]/最大50[m/s2] |
| 速度/加速度 MLb | 最大3[m/s]/最大6[m/s2] |
| 滑走速度/加速度 | 最大5[m/s]/最大30[m/s2] |
| 許容温度 | -40℃～120℃ |
| 可燃性クラス | UL94 HB |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
3,220円 ( 3,542円 ) | 11日目〜 |
3,353円 ( 3,688円 ) | 9日目〜 |
3,451円 ( 3,796円 ) | 9日目〜 |
3,550円 ( 3,905円 ) | 9日目〜 |
3,359円 ( 3,695円 ) | 11日目〜 |
3,491円 ( 3,840円 ) | 9日目〜 |
3,624円 ( 3,986円 ) | 9日目〜 |
3,722円 ( 4,094円 ) | 9日目〜 |
3,500円 ( 3,850円 ) | 11日目〜 |
3,630円 ( 3,993円 ) | 9日目〜 |
3,762円 ( 4,138円 ) | 9日目〜 |
3,893円 ( 4,282円 ) | 9日目〜 |
3,637円 ( 4,001円 ) | 11日目〜 |
3,801円 ( 4,181円 ) | 9日目〜 |
3,933円 ( 4,326円 ) | 9日目〜 |
4,066円 ( 4,473円 ) | 9日目〜 |
3,777円 ( 4,155円 ) | 11日目〜 |
3,941円 ( 4,335円 ) | 9日目〜 |
4,106円 ( 4,517円 ) | 9日目〜 |
4,237円 ( 4,661円 ) | 9日目〜 |
3,916円 ( 4,308円 ) | 11日目〜 |
4,080円 ( 4,488円 ) | 9日目〜 |
4,245円 ( 4,670円 ) | 9日目〜 |
4,409円 ( 4,850円 ) | 9日目〜 |
4,054円 ( 4,459円 ) | 11日目〜 |
4,251円 ( 4,676円 ) | 9日目〜 |
4,416円 ( 4,858円 ) | 9日目〜 |
4,580円 ( 5,038円 ) | 9日目〜 |
4,193円 ( 4,612円 ) | 11日目〜 |
4,390円 ( 4,829円 ) | 9日目〜 |
4,588円 ( 5,047円 ) | 9日目〜 |
4,753円 ( 5,228円 ) | 9日目〜 |
4,332円 ( 4,765円 ) | 11日目〜 |
4,529円 ( 4,982円 ) | 9日目〜 |
4,727円 ( 5,200円 ) | 9日目〜 |
4,924円 ( 5,416円 ) | 9日目〜 |
4,470円 ( 4,917円 ) | 11日目〜 |
4,701円 ( 5,171円 ) | 9日目〜 |
4,898円 ( 5,388円 ) | 9日目〜 |
5,096円 ( 5,606円 ) | 9日目〜 |
4,609円 ( 5,070円 ) | 11日目〜 |
4,840円 ( 5,324円 ) | 9日目〜 |
5,070円 ( 5,577円 ) | 9日目〜 |
5,267円 ( 5,794円 ) | 9日目〜 |
4,748円 ( 5,223円 ) | 11日目〜 |
4,979円 ( 5,477円 ) | 9日目〜 |
5,209円 ( 5,730円 ) | 9日目〜 |
5,440円 ( 5,984円 ) | 9日目〜 |
4,888円 ( 5,377円 ) | 11日目〜 |
5,151円 ( 5,666円 ) | 9日目〜 |
5,382円 ( 5,920円 ) | 9日目〜 |
5,611円 ( 6,172円 ) | 9日目〜 |
5,025円 ( 5,528円 ) | 11日目〜 |
5,290円 ( 5,819円 ) | 9日目〜 |
5,553円 ( 6,108円 ) | 9日目〜 |
5,783円 ( 6,361円 ) | 9日目〜 |
5,166円 ( 5,683円 ) | 11日目〜 |
5,429円 ( 5,972円 ) | 9日目〜 |
5,691円 ( 6,260円 ) | 9日目〜 |
5,956円 ( 6,552円 ) | 9日目〜 |
詳細情報
基本情報
ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ
ご注意
- 本商品はRoHS2（10物質）対応品です。
- ケーブルキャリア本体（10リンク品・1リンク品）と取付ブラケットが部品状態で納入されますので、使用時にリンク連結及び取付ブラケットの組立が必要となります。
※一部組立品もございますが、お客様組立前提の商品となります。
概要・仕様
注意事項
新規設計の場合、ケーブルキャリアのリンクが不足する可能性があります。1、2リンク程度長めに選定し、装置取付時に調整（取り外し）されることをおすすめします。
全ストローク範囲で、ケーブルがケーブルキャリア内周側・外周側に過度な接触をしていないか確認してください。
組立の説明
1.クロスバーの組立2.クロスバーの取り外し3.リンクの組立4.リンクの取り外しクロスバーの片側をリンクに噛み込み、反対側を手
で押し込むか、ゴムハンマーで打ち込んでくださいどちらかのリンクとクロスバーの隙間にドライバー
を差し込み、クロスバーをこじ開けるリンクを次のリンクに向けて押し込み、ピンが完全
にはめ込まれるまで押し込んでくださいドライバーをリンク間の隙間に差し込み、回転させ
て外れれば取り外し完了です
全ストローク範囲で、ケーブルがケーブルキャリア内周側・外周側に過度な接触をしていないか確認してください。
組立の説明
1.クロスバーの組立2.クロスバーの取り外し3.リンクの組立4.リンクの取り外しクロスバーの片側をリンクに噛み込み、反対側を手で押し込むか、ゴムハンマーで打ち込んでくださいどちらかのリンクとクロスバーの隙間にドライバー
を差し込み、クロスバーをこじ開けるリンクを次のリンクに向けて押し込み、ピンが完全
にはめ込まれるまで押し込んでくださいドライバーをリンク間の隙間に差し込み、回転させ
て外れれば取り外し完了です
商品担当おすすめ
ミスミ
リニアモータアクチュエータ 6シリーズ 標準タイプ インクリメンタル・アブソリュート仕様
リニアモータ駆動を採用し、長ストロークでの高速搬送や繰り返し位置決め精度±5μmを実現。最大ストローク1360mm、最大可搬質量15kg、独立制御可能な4個のスライダを設置可能です。ドライバセットで99,200円～発売中。
ミスミ
リニアモータアクチュエータ 8シリーズ 標準タイプ インクリメンタル・アブソリュート仕様
ガイド・駆動部が一体型で部品点数が少なく、メンテナンスの手間を削減。最大ストローク1800mm、最大可搬質量20kg、最高2m/sの高速駆動で繰り返し位置決め精度±5μmを実現しました。ドライバセットで105,400円～発売中。
ミスミ
リニアモータアクチュエータ 10シリーズ 標準タイプ 重荷重 インクリメンタル・アブソリュート仕様
標準タイプと同等サイズで1.5倍耐荷重が高く、重量物の搬送に最適。最大ストローク3720mm、最大可搬質量38kg、繰り返し位置決め精度±5μmの高性能で最短7日目出荷。ドライバセットで130,200円～発売中。
【エコノミーシリーズ】 RoHS2（10物質）対応 ケーブルキャリア 中荷重タイプのレビュー
この商品のレビューはありません
この商品を見た人は、こんな商品も見ています
最近見た商品
通常価格、通常出荷日が表示と異なる場合がございます
ケーブルキャリアカテゴリの売れ筋ランキング
通常価格、通常出荷日が表示と異なる場合がございます
ミスミ
ケーブルキャリア フラップ開閉タイプ 本体＋取付金具
4.2通常価格(税別)：1,440円～
通常出荷日:当日出荷可能在庫品1日目
ミスミ
ケーブルキャリア スリットタイプ
4.1通常価格(税別)：1,070円～
通常出荷日:当日出荷可能在庫品1日目
ミスミ
ケーブルキャリア 低発塵／低騒音タイプ
4.7通常価格(税別)：4,310円～
通常出荷日:当日出荷可能在庫品1日目
日本ピスコ
プラレールチェーンHPU/HPO/HPK/HPCシリーズ用取付金具
3.8通常価格(税別)：589円～
通常出荷日:当日出荷可能在庫品1日目～
日本ピスコ
プラレールチェーン HPUシリーズ 標準タイプ フラップ開閉
4.4通常価格(税別)：101円～
通常出荷日:当日出荷可能在庫品1日目
ミスミ
ケーブルキャリア コンパクトタイプ
3.7通常価格(税別)：1,140円～
通常出荷日:当日出荷可能在庫品1日目
椿本チエイン
TKP形 プラケーブルベヤ（TKP35H22形）
4.3通常価格(税別)：75円～
通常出荷日:当日出荷可能在庫品1日目～
ミスミ
ケーブルキャリアサポーター
3.3通常出荷日:5日目
ミスミ
【エコノミーシリーズ】 RoHS2（10物質）対応 ケーブルキャリア 内外周フラップ開閉タイプ
5通常価格(税別)：1,872円～
通常出荷日:当日出荷可能在庫品1日目～
