【エコノミーシリーズ】 XY軸リニアボール

カタログ| P.381

通常単価(税別): 19,180円～45,530円

税込単価: 21,098円～50,083円

通常出荷日：在庫品1日目～99日目一部当日出荷可能

ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ

本商品はRoHS保証外です。ご注意ください。
RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。
当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

今見ている商品の標準品

ミスミ

【高精度】XY軸リニアボールマイクロメータヘッド/送りねじ

通常価格(税別)： 26,620円 (税込価格：29,282円)

通常出荷日：在庫品1日目

よく一緒に見られています

ミスミ

【エコノミーシリーズ】 XY軸クロスローラ

通常価格(税別)： 16,600円 (税込価格：18,260円)

通常出荷日：在庫品1日目

未確定：候補が45型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

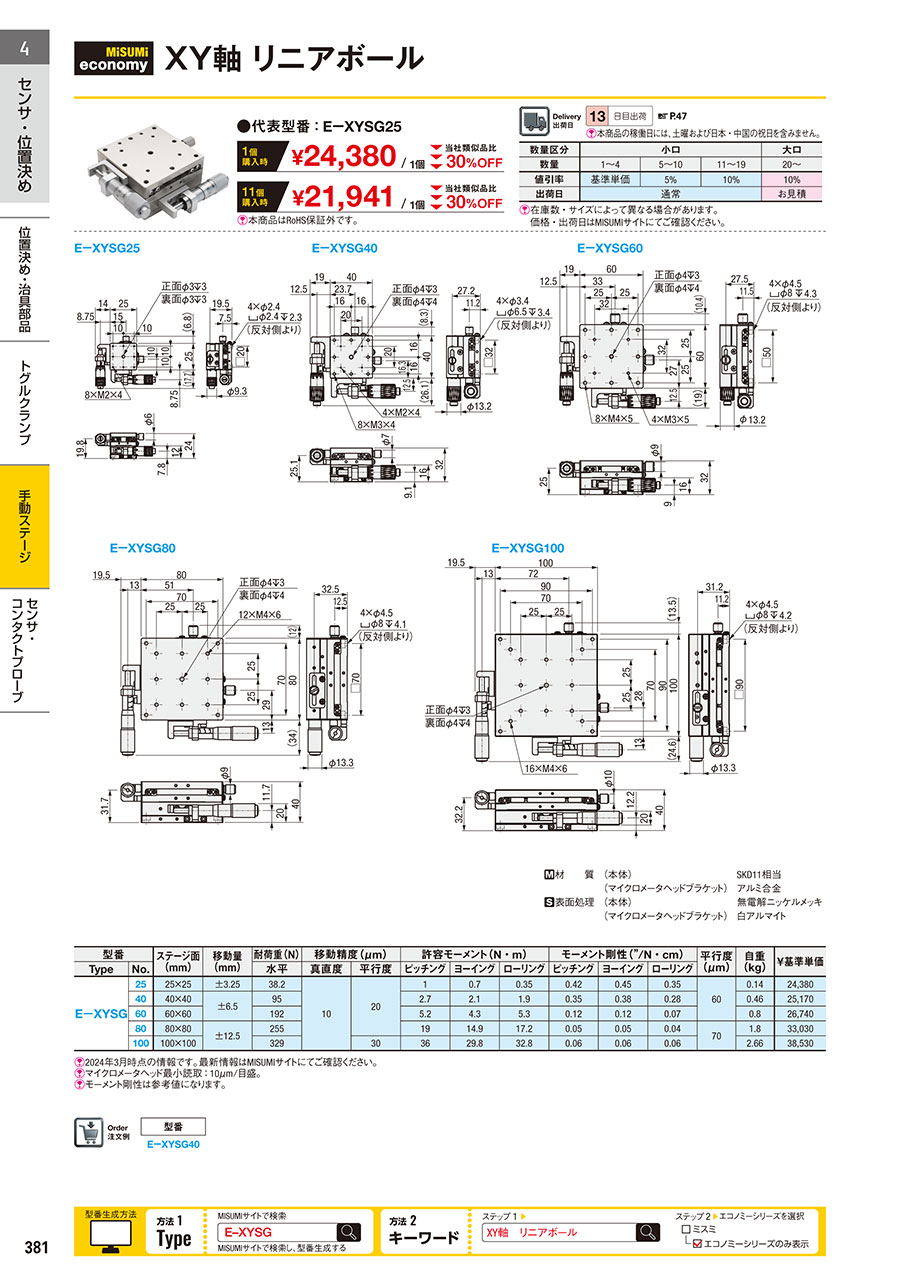

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

外形図

EーXYSG25

EーXYSG40

EーXYSG60

EーXYSG80

EーXYSG100

[ ! ]本商品はRoHS保証外です。ご注意ください。

[ M ]材　　質	(本体)	SUS440C
	(マイクロメータヘッドブラケット)	アルミ合金
[ S ]表面処理	(本体)	無電解ニッケルメッキ
	(マイクロメータヘッドブラケット)	白アルマイト

規格表

型式（Type・No.）	-	追加工
E-XYSG40
E-XYSG40	-	A

・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番		ステージ面 (mm)	移動量 (mm)	耐荷重(N)	移動精度(μm)		許容モーメント(N・m)			モーメント剛性(”/N・cm)			平行度 (μm)	自重 (kg)	￥基準単価
Type	No.	ステージ面 (mm)	移動量 (mm)	水平	真直度	平行度	ピッチング	ヨーイング	ローリング	ピッチング	ヨーイング	ローリング	平行度 (μm)	自重 (kg)	￥基準単価
E−XYSG	25	25×25	±3.25	38.2	10	20	1	0.7	0.35	0.42	0.45	0.35	60	0.14	24,380
	40	40×40	±6.5	95			2.7	2.1	1.9	0.35	0.38	0.28		0.46	25,170
	60	60×60	±6.5	192			5.2	4.3	5.3	0.12	0.12	0.07		0.8	26,740
	80	80×80	±12.5	255			19	14.9	17.2	0.05	0.05	0.04	70	1.8	33,030
	100	100×100	±12.5	329		30	36	29.8	32.8	0.06	0.06	0.06	70	2.66	38,530

[ ! ]本商品はRoHS保証外です。ご注意ください。
[ ! ]2024年3月時点の情報です。最新情報はMISUMIサイトにてご確認ください。
[ ! ]マイクロメータヘッド最小読取：10μm/目盛。
[ ! ]モーメント剛性は参考値になります。

■追加工

Alterations	マイク口メータヘッド位置変更
Spec.	センター	センター左右勝手違い	サイド左右勝手違い	サイド上下勝手違い
Code	A	AR	CR	CZ
￥/1Code	無料	無料	無料	無料

[ ! ]本商品はRoHS保証外です。ご注意ください。

Alterations	マイク口メータヘッド位置変更
Spec.	左右/上下勝手違い	ディスククランプ	対向クランプ	マイクロメータヘッドなし
Code	CZR	H	P	MN
￥/1Code	無料	7,000	4,000	-5,200

[ ! ]X軸を縦使いするときの注意点
・正勝手もしくはA・AR・CRを選択し、X軸を縦使いする場合、マイクロメータヘッド先端を下向きにして取り付けるとステージ面が下がることがあります。
（ばねの引張荷重以上の力がかかると、荷重を受けられずステージ面がずり落ちます。）
・CZ・CZRを選択し、マイクロメータヘッド先端を下向きにしてX軸を縦使いする場合、マイクロメータヘッドで荷重を受けるため、ステージ面は下がりません。
ただし、X軸で規定されている垂直方向の耐荷重以上の荷重をかけるのは精度が正しく出ない恐れがありますので、お控えください。

製品比較情報

■当社類似品とエコノミーシリーズの比較

		当社類似品 XYSG40	エコノミーシリーズ E－XYSG40
材質		SUS440C	SUS440C
表面処理		無電解ニッケルメッキ
耐荷重(N)	水平	95.1	95
移動精度	真直度(μm)	1	10
	平行度(μm)	12	20
	ピッチング	25”	保証外
	ヨーイング	15”	保証外
平行度(μm)		30	60
許容モーメント (N・m)	ピッチング	5.0	2.7
	ヨーイング	5.0	2.1
	ローリング	5.0	1.9
モーメント剛性 (”/N・cm)	ピッチング	0.63	0.35
	ヨーイング	0.7	0.38
	ローリング	0.63	0.28
RoHS10		対応	保証外

■XY軸リニアボール標準と薄型の比較

		XY軸リニアボール標準 E－XYSG	XY軸リニアボール薄型 E－XYSSG
全体厚さ	No.40、60	32	22
全体厚さ	No.80、100	40	26
耐荷重(水平) (N)	No.40	95	88
	No.60	192	186
	No.80	255	196
	No.100	329	245
許容モーメント (N・m)	ピッチング	薄型と同等	標準と同等
	ヨーイング
	ローリング
対応追加工		A・AR・CR・CZ CZR・H・P・MN	A・CR・MN

■移動量
  カタログ上の図面寸法は、ストロークを0mmとし、この状態を基準に左右方向に移動した距離が移動量となります。

■耐荷重
  ワークの重心がステージ中央部にある際のステージが耐えうる力です。単位はNとなります。耐荷重を超えてご使用になりますと、ステージがスムーズに動作しなくなったり咬み込んだりする恐れがあります。水平に設置した場合の耐荷重は“水平”、垂直に設置した場合の耐荷重は“垂直”の値をご参照ください。直動ステージを垂直、または天地逆転にして設置する場合には、カタログ表記の精度は満たさない場合がありますのでご注意ください。

■真直度
  ステージがフルストロークで移動するときの、理想的な移動軸(下図の赤線で示す始点と終点を結ぶ直線。黒線は実際の軌跡をしめします。）に対する最大オフセット量。測定方法：マイク口メータをステージに置き、指針を基準ブロックに当て、ステージをフルストロークで移動させた時に測定した最大変位量が真直度になります。

ミスミ手動ステージの真直度とは
