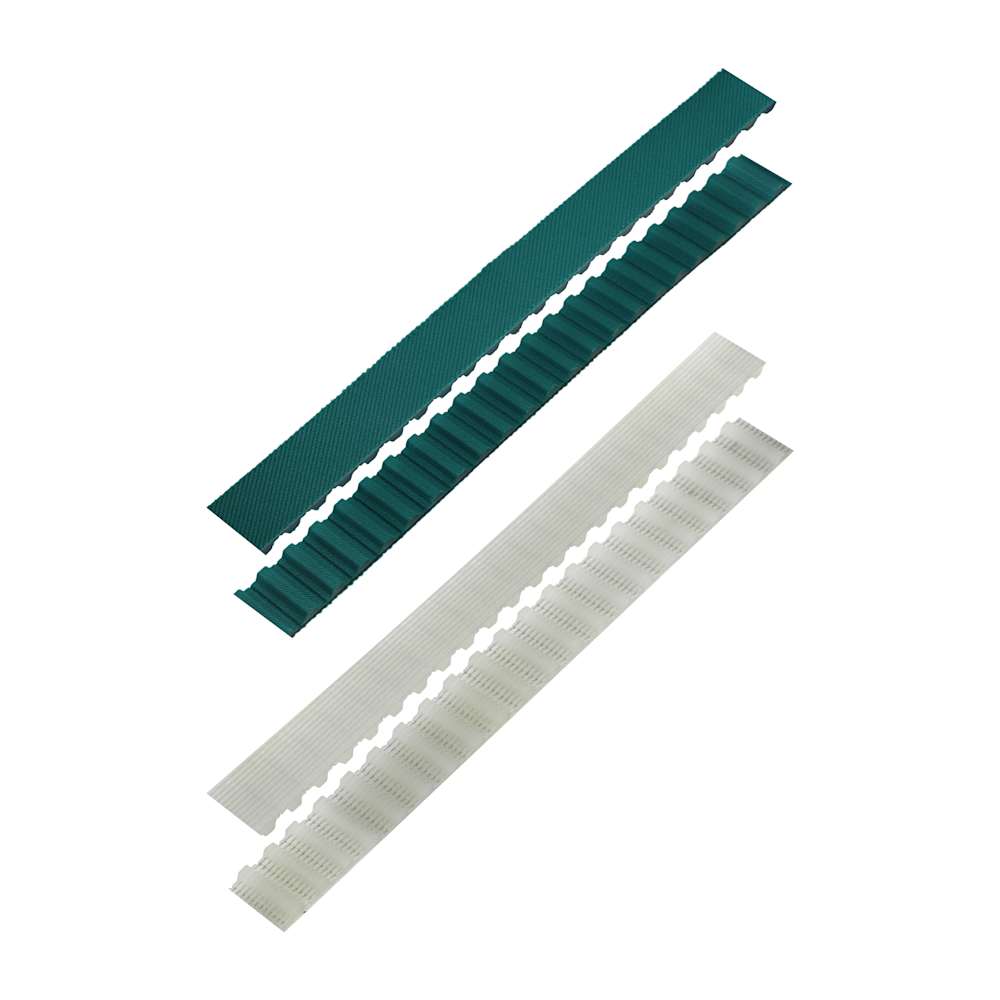

ロングタイミングベルト スタンダードタイプ 歯数指定エンドレス加工
- 通常単価(税別)
- -
- 税込単価
- -
通常出荷日：5日目
ベルトの長さが自由に選定でき、長いスパンの同期搬送に適しています。ベルト表面がポリウレタンと帆布から選...
詳細を確認- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が23型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
外形図・規格表
外形図
|
|  ■エンドレス加工
| ||||||||||||
 |  |

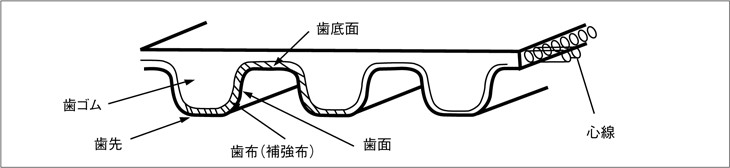

■布張りベルトの特長 | ■ベルト部位の名称 | |||||||||||||||||||||||||||||
外形図・規格表 に戻る規格表
| 型式 | − | 歯数 | ||||
| TYPE | ベルト種類 | ベルト呼び幅 | ||||
| LTBJAB LTBRAB | − − | T5 T10 | 100 200 | − − | 1000 2000 | |
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | 歯数 下限〜上限 | ベルト幅 (mm) | Pitch | 許容張力 (N) | ￥本体価格 1〜10本 | エンドレス加工費 (本体価格＋) | ||||
| Type | ベルト種類 | ベルト呼び幅 | LTBJAB | LTBRAB | LTBRB | |||||
| LTBJAB (布張りなし スチールコード) LTBRAB (両面布張り スチールコード) LTBRB (両面布張り アラミド心線) | T5 | 100 | 120〜9900 | 10 | 5 | 110 | 歯数×6 | 歯数×7 | - | 450 |
| 150 | 15 | 165 | 歯数×8 | 歯数×12 | - | 620 | ||||
| 200 | 20 | 220 | 歯数×11 | 歯数×14 | - | 1,120 | ||||
| 250 | 25 | 275 | 歯数×13 | 歯数×16 | - | 1,210 | ||||
| T10 | 150 | 70〜5000 | 15 | 10 | 300 | 歯数×17 | 歯数×25 | 歯数×39 | 1,010 | |
| 200 | 20 | 400 | 歯数×21 | 歯数×27 | 歯数×48 | 1,260 | ||||
| 250 | 25 | 500 | 歯数×25 | 歯数×34 | 歯数×54 | 1,680 | ||||
| 400 | 40 | 800 | 歯数×38 | 歯数×49 | 歯数×78 | 2,210 | ||||
| 500 | 50 | 900 | 歯数×47 | 歯数×64 | 歯数×90 | 2,630 | ||||
[ ! ]許容張力は引張荷重のみに関しての許容値です。
■摩擦係数比較表（参考値）
＊表中の数値は実測値の一例であり、規格値ではありません。
| 相手材 \ ベルトタイプ | 歯面・背面 | |
| 布張りタイプ | 標準タイプ | |
| ステンレス | 0.2 | 0.5 |
| ポリアミド | 0.2 | 0.3 |
| 超高分子量ポリエチレン | 0.2 | 0.3 |
| ベルト種類 | Pitch | 2θ(°) | H | h | i | Lr | ベルト単位質量 g/m(幅:10mm) |
| 布張りなし・両面布張り | |||||||
| T5 | 5 | 40° | 2.2 | 1.2 | 1 | 2.67 | 22.1 |
| T10 | 10 | 4.5 | 2.5 | 2 | 5.32 | 47.6 |
商品特徴詳細を参照ください。■比較
※1 歯形：T10 ベルト：幅20mm 選定時
※2 アラミド心線は屈曲性に優れております。
| 商品名 | 許容張力(N)※1 | 標準納期数量(本) | 心線※2 |
| スタンダードタイプ | 400 | 1～10 | スチール/アラミド |
| アイアンラバー® | 400 | 1～5 | スチール |
| ポリウレタン | 240 | 1～5 | スチール/アラミド |
※2 アラミド心線は屈曲性に優れております。
商品特徴詳細
■耐薬品特性
○：抵抗性あり、△：限定された抵抗性あり、×：抵抗性なし
| 薬品名 | 抵抗性 |
|---|---|
| 酢酸 | △ |
| アセトン | △ |
| 塩化アルミニウム（水分5%） | ○ |
| アンモニア水（10%） | ○ |
| アニリン | × |
| ASTM1号オイル | ○ |
| ASTM2号オイル | ○ |
| ASTM3号オイル | △ |
| ベンゼン | △ |
| ブタノール | △ |
| ブチルアセテート | × |
| 四塩化炭素 | × |
| シクロヘクサノール | △ |
| ディーゼル油 | ○ |
| ジメチルホルムアミド | × |
| エタノール | △ |
| 酢酸エチル | × |
| エチルエーテル | ○ |
| n-ヘプタン | ○ |
| 20%塩酸 | △ |
| 薬品名 | 抵抗性 |
|---|---|
| 塩化鉄（水分5%） | △ |
| イソプロパノール | △ |
| 灯油 | ○ |
| 潤滑グリース | ○ |
| メタノール | △ |
| メタノール/ガソリン（15/85） | △ |
| メチルエチルケトン | △ |
| 塩化メチル | △ |
| ミネラル油 | ○ |
| 硝酸20% | × |
| ノーマルガソリン | △ |
| スーパーガソリン | △ |
| 食塩水 | ○ |
| 海水 | ○ |
| 塩化ナトリウム水溶液 | ○ |
| 水酸化ナトリウム | △ |
| テトラヒドラフラン | × |
| トルエン | × |
| トリクロロエチレン | × |
| 水 | ○ |
- [ ! ]影響度は目安であり、実際の使用に関しては試験が必要です。ベルトとしての使用にあたっては適合性を確認した後にご使用ください。
- [ ! ]温度が40℃以上の場合や、液に浸漬して使用する場合には、適用できません。
メンテナンス
■早期破損要因とその対策
| 異常の現象 | 要因 | 処置 |
|---|---|---|
| ベルト側面異常摩耗 | プーリアライメント不良 | アライメントを再調整する |
| プーリシャフトの平行度不足 | プーリシャフトの平行度を修正する | |
| プーリフランジの曲がり | フランジの曲がりを修正する | |
| 歯の圧力作用面の異常摩耗 | オーバーロード | 設計変更し､ベルトの幅を広げるかベルトのピッチの大きいベルトを使用する |
| ベルトの張りすぎ､ゆるみすぎ | ベルトの初張力を調整する | |
| プーリ外周面に接する部分の異常摩耗 | プーリ歯形不良 | ベルトの初張力を調整する |
| ベルトの張りすぎ | 特にプーリ歯先のRに注意し作り直す | |
| 歯の欠損 | プーリ径過小 | 設計変更する |
| 小プーリかみ合いが6歯以下 | 小プーリかみ合い歯数を増加または設計変更する | |
| ショックロードがかかる | ベルトにショックががかからないようにする | |
| ベルト幅を広げる | ||
| 心線の切断 | オーバーロード | 設計変更する |
| 心線の弾性低下又は腐食 | ベルトの保存・輸送状況をチェックする | |
| 異物のかみ込み | ショックがかからないようにする | |
| 使用温度以上での使用 | ベルト周りにカバーの設置 | |
| 環境温度を下げる | ||
| 背面（背ゴム）の亀裂 | 低温環境下での使用 | 環境温度を上げる |
| プーリ径過小 | プーリ径を大きくする | |
| ゴムの熱劣化 | 環境温度が高温であることによるゴムの熱老化 | 環境温度を下げる |
| ゴムの膨潤 | 油が付着する | 油の付着をさける |
| 水が付着する | 水の付着をさける | |
| プーリ歯の異常摩耗 | オーバーロード | 設計変更する |
| ベルトの張りすぎ | ベルトの初張力を調整する | |
| プーリ材質不適（柔らかすぎる） | 表面処理をするか材質を変更する | |
| プーリ外周摩耗 | プーリの寿命 | 新しいプーリに取替える |
| ベルトの張りすぎ （ベルトの裏側に心線が見える） | 新しいプーリ、ベルトに替え､同時にベルトの張りをゆるめる | |
| 異常運転音 | アライメント不良 | アライメントを再調整する |
| ベルトの張りすぎ | ベルトの初張力を調整する | |
| オーバーロード | 設計変更する | |
| プーリ径過小 | プーリ歯形を正規の寸法にする | |
| プーリ歯形不良 | ||
| みかけ上のベルトの伸び | 軸間距離が短い | 正確な軸間距離に調整する |
| 基礎がゆるんでいる | 基礎の固定を強化する |
■ベルト交換時期の目安となる事例
| 事例 | 状態 |
|---|---|
| 1. ベルトの歯部補強布が摩耗により無くなり、ゴム層や心線が露出しているとき 歯面や歯底面が摩耗して無くなり、ゴムや心線が露出しているとき |  |
| 2. ベルトの背中のゴムが硬度上昇等により亀裂が発生しているとき |  |
| 3. ベルトの歯元クラックが発生し、ゴム層まで達しているとき |  |
| 4. ベルト側面が摩耗により損傷しているとき |  |
| 5. ベルトに歯かけ等が発生しているとき |  |
| 6. ベルト背部の摩耗が著しいとき |  |
| 7. ベルトの心線や、ベルトそのものが切断してしまったとき |  |
製品比較情報
| シリーズ名 | アタッチメント付タイミングベルト | アタッチメント付タイミングベルト アイアンラバー（R） | ロングタイミングベルト アイアンラバーR 歯数指定ジョイント加工 | ロングタイミングベルト ポリウレタン歯数指定ジョイント加工 | ロングタイミングベルト スタンダードタイプ歯数指定エンドレス加工 |
|---|---|---|---|---|---|
| 画像 |  |  |  |  |  |
| ベルト形状 | クローズエンド | クローズエンド | クローズエンド | クローズエンド | クローズエンド |
| 特性 | 標準 | 標準 | 標準 / 歯面布張り / 背面布張り / 両面布張り | 標準 / 背面布張り / 両面布張り | 布張りなし/両面布張り |
| ベルト形種類 | T5 ～ T10 | T5 ～ T10 | AT5 ～ XL | AT5 ～ L | T5 ～ T10 |
| ベルト呼び幅（mm） | 10 ～ 50 | 10 ～ 50 | 6.4 ～ 50.8 | 10 ～ 50.8 | 10 ～ 50 |
関連商品
タイミングプーリT5タイプ | タイミングプーリ T10タイプ | フランジ付歯付アイドラー センターベアリングタイプ Ｔ５・Ｔ１０ | フランジ付歯付アイドラー 両サイドベアリングタイプ Ｔ５・Ｔ１０ | タイミングベルトガイド |
 |  |  |  |  |
関連リンク
>> 搬送 タイミングベルトの選定方法
搬送用タイミングベルトの選定手順、張力計算、ベルト周長・幅および軸間距離の計算等。
- タイミングベルト・プーリ総合情報は こちらからご覧ください。
カタログ規格外品サービスへのご案内
特注お見積もりおよびご注文を承っております。
製作可否を含めたお見積もりとなるため、製作が不可能な場合もございます。予めご了承ください。
ご利用サービスを選択ください。特注お見積もりおよびご注文を承っております。
製作可否を含めたお見積もりとなるため、製作が不可能な場合もございます。予めご了承ください。
・寸法が記載されているポンチ絵、2DCAD図などを所持している場合は 「2D図面加工品(meviy 2D)」へお見積もりをご依頼ください。
・標準品で取り扱いのないサイズ変更や追加工をご希望の場合は図面の有無を問わず「カタログ規格外品」へお見積もりをご依頼ください。
※お見積もりご回答までに3～5営業日（土日・祝日含まず）をいただいております。
※どちらのサービスもご利用には会員登録・ログインが必要です。
・標準品で取り扱いのないサイズ変更や追加工をご希望の場合は図面の有無を問わず「カタログ規格外品」へお見積もりをご依頼ください。
※お見積もりご回答までに3～5営業日（土日・祝日含まず）をいただいております。
※どちらのサービスもご利用には会員登録・ログインが必要です。
規格外品サービスによくある質問
※上記FAQにて問題・疑問点が解決しない場合は規格外品ページ右上にある 「お問合せフォーム」 より問い合わせください。
※上記FAQにて問題・疑問点が解決しない場合は規格外品ページ右上にある 「お問合せフォーム」 より問い合わせください。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
詳細情報
基本情報
ベルトの長さが自由に選定でき、長いスパンの同期搬送に適しています。
ベルト表面がポリウレタンと帆布から選択可能
表面帆布仕様：ワーク、プーリ、ガイドレールとの摩擦係数を下げ騒音を小さく、アキュームレート搬送が可能な仕様です。
【関連商品】
＜タイミングプーリ＞
タイミングプーリ Ｔ５タイプ、タイミングプーリ Ｔ１０タイプ
＜ベルトガイド：T5、T10＞
タイミングベルトガイド
◆タイミングベルト・プーリ総合情報のご案内◆
タイミングベルト・プーリ総合情報はこちらからご覧ください。
ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
価格表
（例）LTBRAB−T5100−1000
| ￥本体価格 | ＋ | エンドレス加工費 | ＝ | 基準単価 | ||
| 歯数 | × | 歯数単価 | ||||
| 1000 | × | 7円 | ＋ | 430円 | ＝ | 7,430円 |
| 数量区分 | 標準対応 | 個別対応 | |
| 小口 | 大口 | 大口 | |
| 数 量 | 1～10 | 11～20 | 21～ |
| 出荷日 | 通常 | +3日 | お見積り |
[ ! ]本商品の稼働日は、土曜、祝日を含みません。
納期
| 5 | 日目出荷 |
